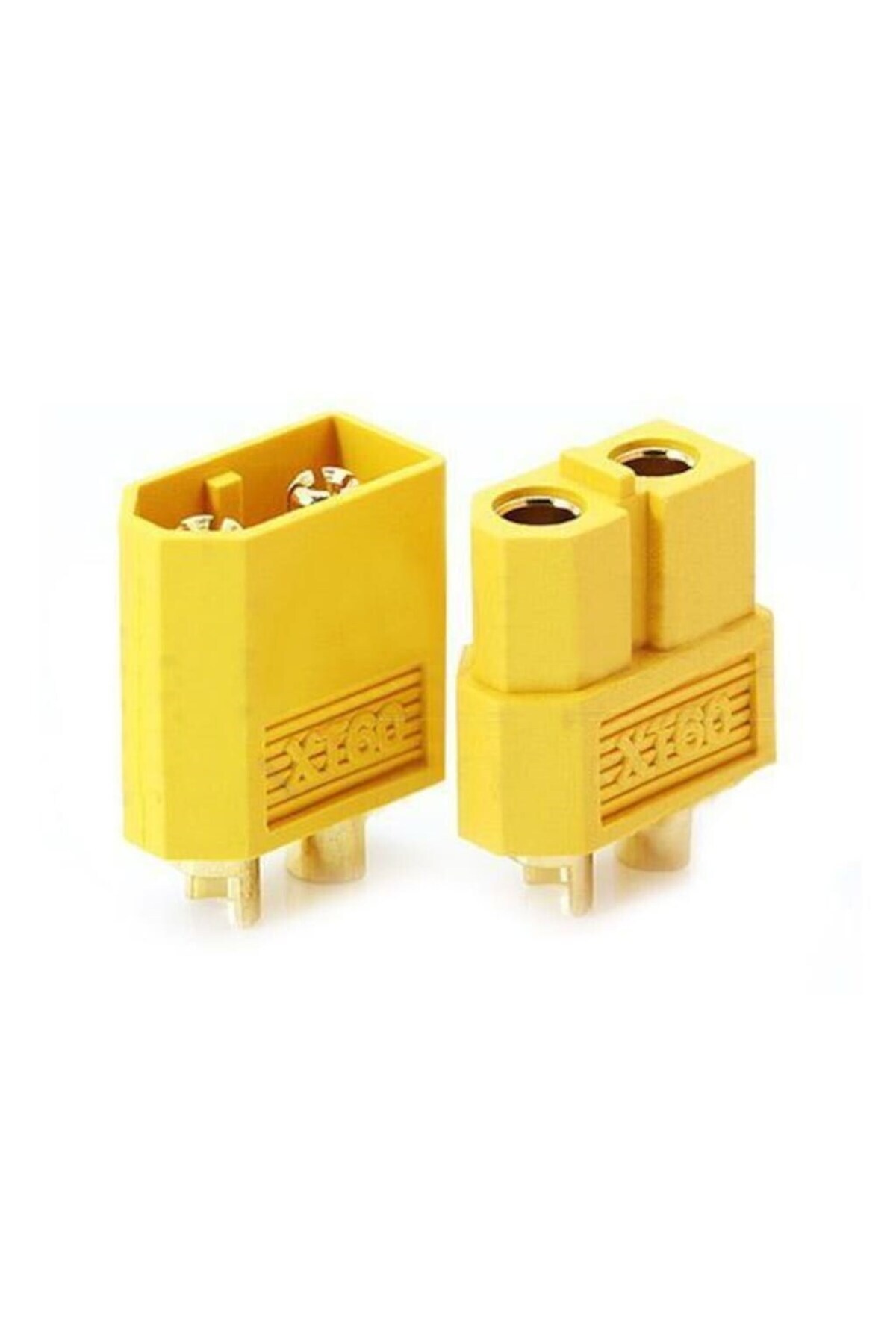

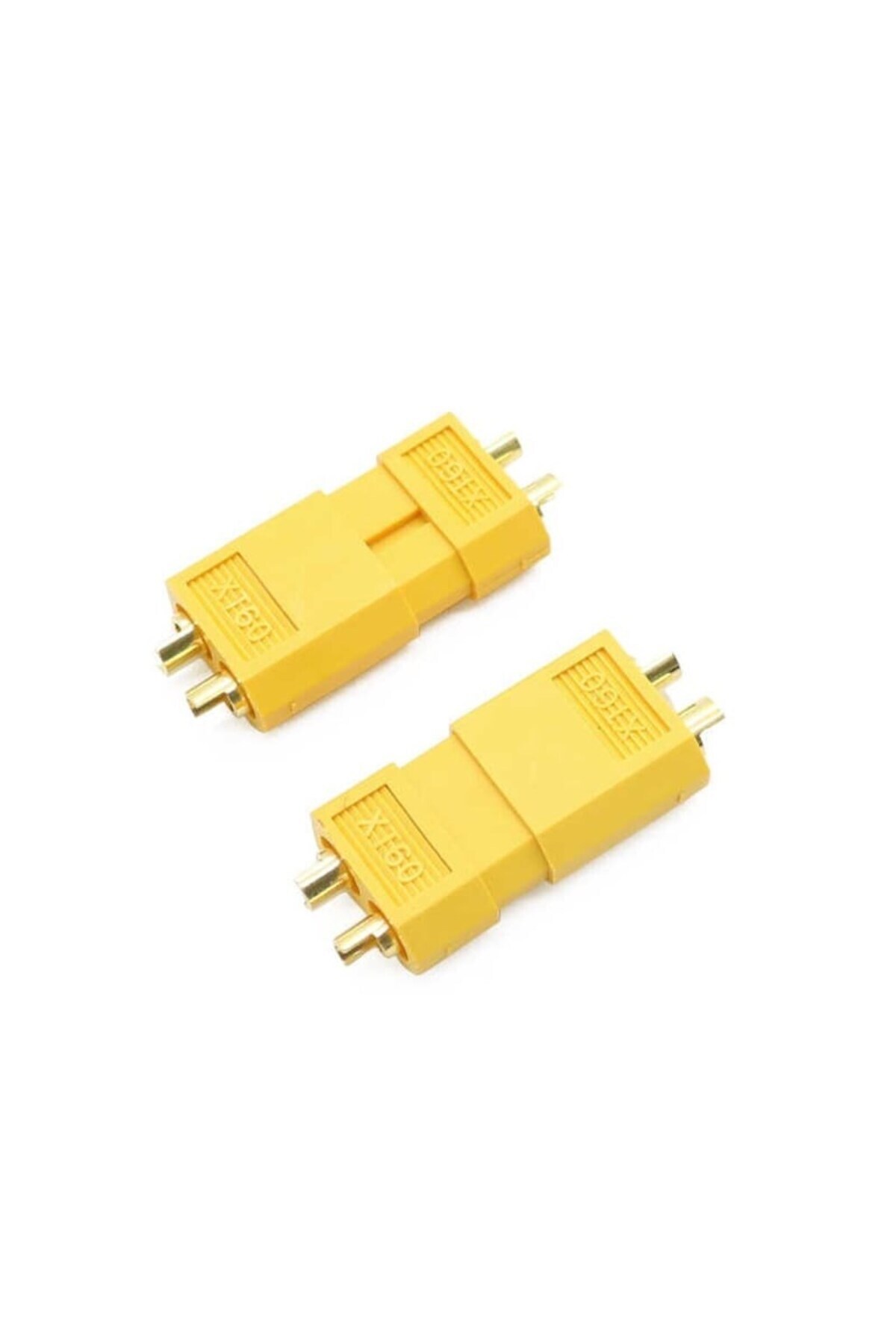

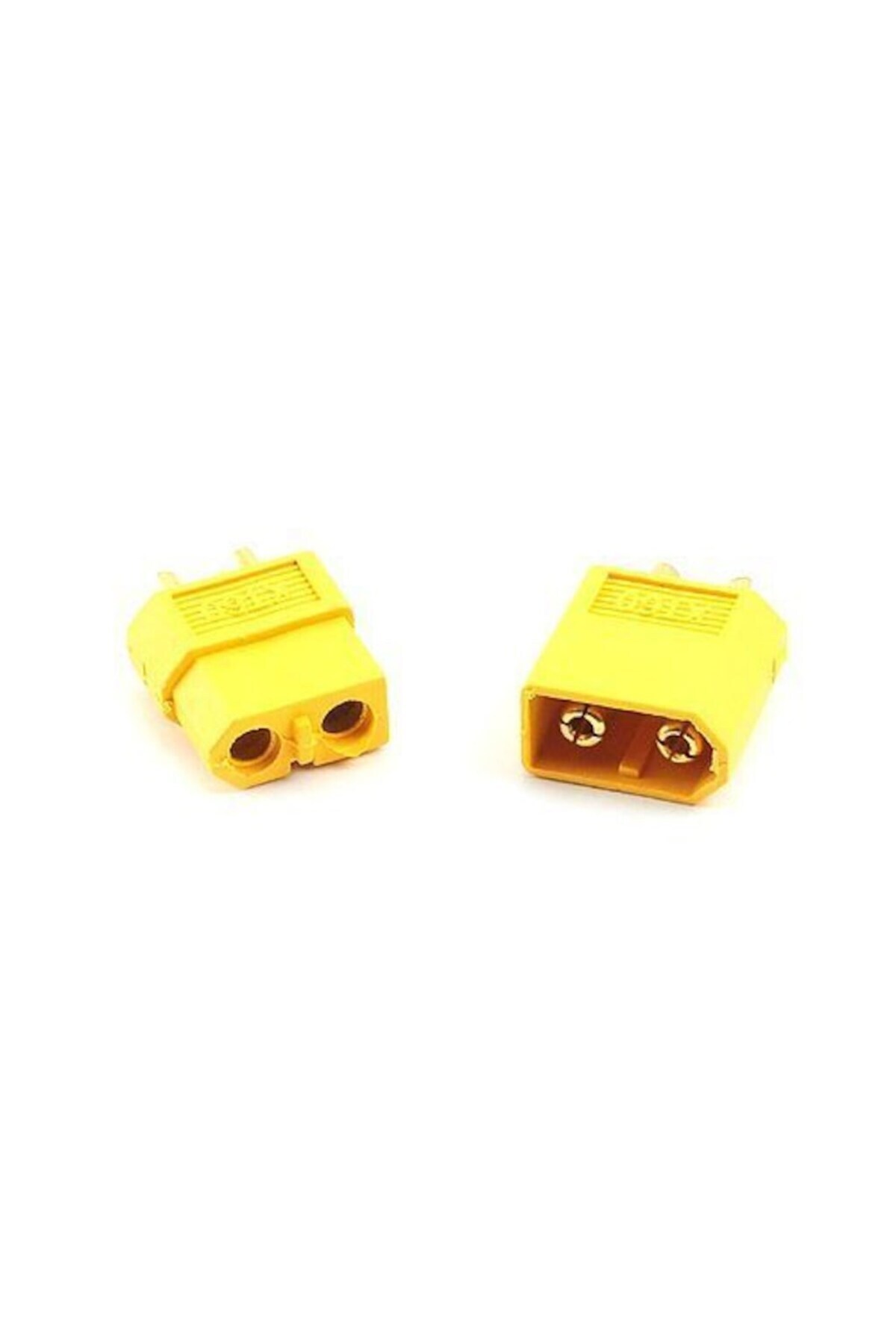

XT60 erkek dişi güç konnektörü çifti, batarya ile elektronik yük arasında iki kutuplu bağlantı kurmak için kullanılır. RC araçlar, modelcilik ve uygun güç sistemlerinde kablonun sökülüp yeniden takılmasını kolaylaştırır. Gövde şekli doğru eşleşmede ters mekanik bağlantıyı önlemeye yardımcı olur.
XT60 adı tek başına stok parçanın sürekli 60 A taşıdığını kanıtlamaz. Üretici, metal temas yapısı, lehimleme, kablo kesiti ve ortam sıcaklığı bağlantının gerçek çalışma kapasitesini belirler.
Teknik özellikler
Konnektör ailesi: XT60.
İçerik türü: birbirine eş iki bağlantı ucu.
Kontak sayısı: 2; pozitif ve negatif güç hattı.
Kablo montajı: lehimli.
Gövde: kutuplu eşleşmeye uygun şekil ve +/− işaretleri.
Akım sınırı: stok üreticisi ve uygulama koşulları doğrulanmalıdır.
Bağlantı ve kullanım
Bataryayı ve yükü ayırın. + ve − işaretlerini kontrol edip kabloyu uygun kesitte seçin.
Lehim bölgelerine kabloyu tam oturtun; komşu kutba lehim taşırmayın. Gövdeyi aşırı ısıtmadan sağlam lehim bağlantısı oluşturun.
Her iki kutbu ayrı ısı makaronuyla yalıtın. Süreklilik, kısa devre ve kutuplama testinden sonra düşük yükle başlayıp sıcaklık artışını kontrol edin.
Dikkat edilmesi gerekenler
Birbirine takılı uçları gerilim altında açıkta bırakmayın. Batarya tarafında temas riski daha düşük, korumalı metal kontak yapısını seçin; yalnızca satıcının erkek/dişi adına güvenmeyin.
AMASS üretici belgelerindeki kablo ve sıcaklık koşullarına bağlı akım değerleri, markası doğrulanmamış bu çifte doğrudan uygulanamaz.
