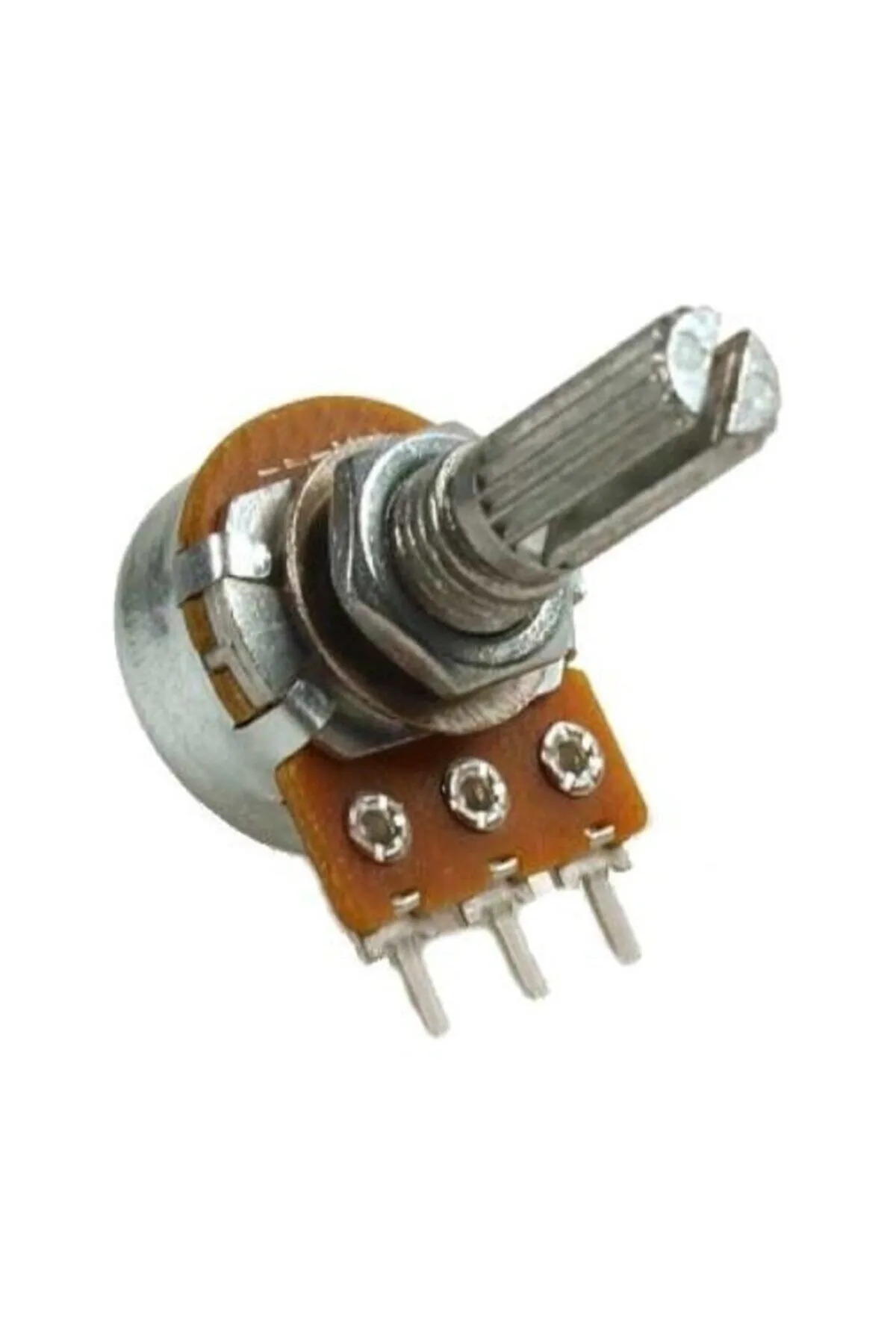

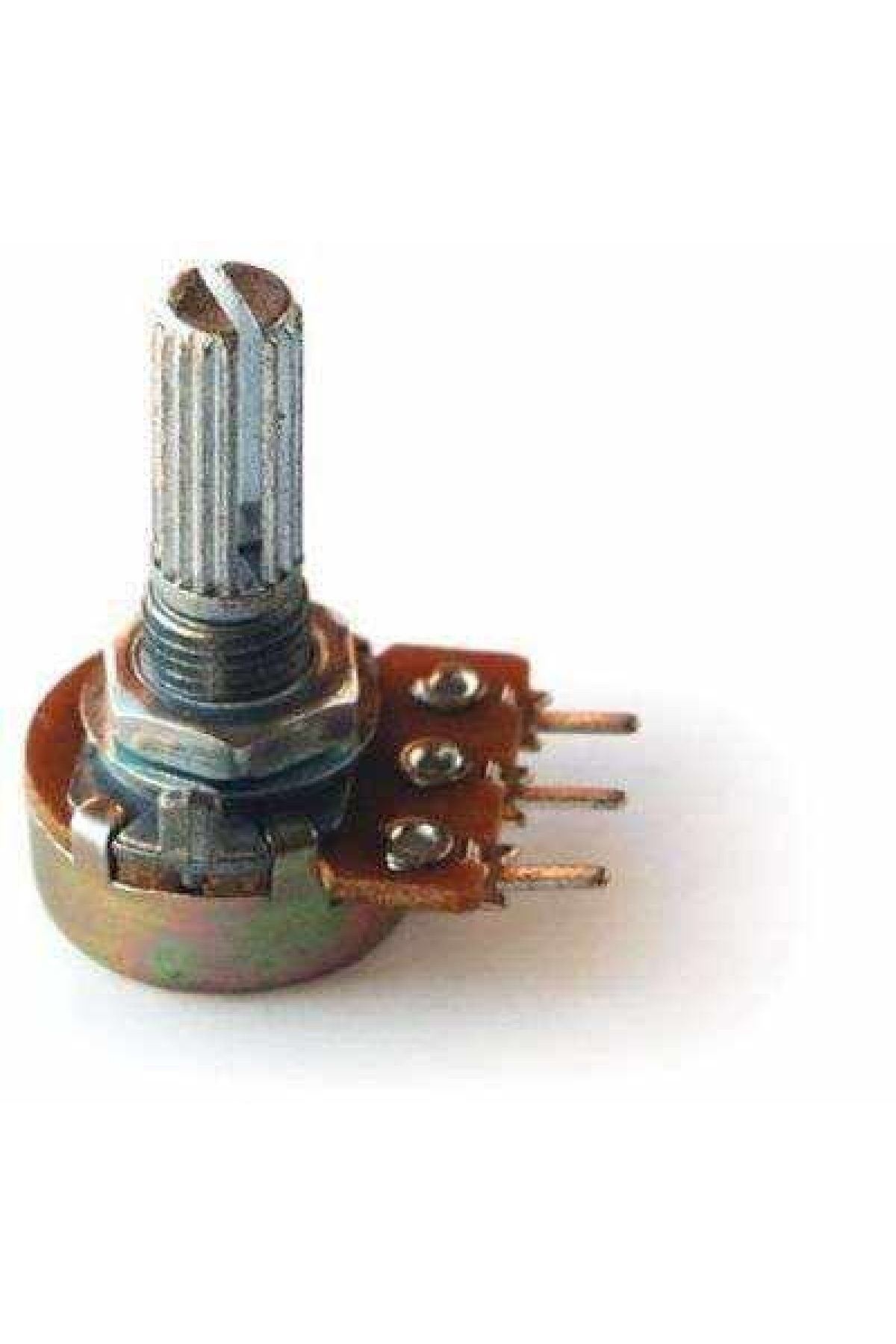

10K Potansiyometre 3 Bacaklı Döner Ayarlı Direnç

10K döner potansiyometre, bir düğme üzerinden analog değer ayarlamak için kullanılır. Gerilim bölücü bağlantıda çevrilen şaftın konumuna göre sürgü gerilimi değişir. Menü değeri, LED parlaklık komutu veya motor sürücüsüne hız referansı oluşturmak için mikrodenetleyicinin analog girişine bağlanabilir.

İki dış uç arasında nominal direnç bulunur. Orta uç sürgüdür; sürgü ile dış uçlardan biri arasındaki direnç ayar konumuyla değişir. Bu parça motor veya güçlü LED için tek başına güç kontrol devresi değildir.

Teknik özellikler

• Nominal direnç: 10 kΩ.

• Uç sayısı: 3; iki sabit uç ve bir sürgü.

• İşlev: ayarlı direnç veya gerilim bölücü.

• Montaj: bacaklı PCB tipi.

• Ayar: elle çevrilen şaft; yaklaşık 6 mm şaft çapı sınıfı.

Bağlantı ve kullanım

• Enerji kapalıyken iki sabit uç ve sürgüyü ohmmetreyle belirleyin. Sürgü hareket ederken ölçümün düzgün değiştiğini kontrol edin.

• Gerilim bölücü için sabit uçları referans gerilimi ve GND arasına, sürgüyü analog girişe bağlayın. Referans gerilimi ADC sınırını aşmamalıdır.

• İki uçlu ayarlı direnç kullanımında uygun sabit uç ile sürgüyü kullanın; sürgü temas kaybının etkisini tasarımda değerlendirin.

Dikkat edilmesi gerekenler

• Direnç gücü ve sürgü akımı aşılmamalıdır. Motorun yük akımını bu parçadan geçirmek yerine sürücü devresinin kontrol girişini ayarlayın.

• Ayar mekanizmasını zorlamayın. En uç konumda direnç çok küçülebileceğinden seri koruma direnci gereken devrelerde bunu ihmal etmeyin.
