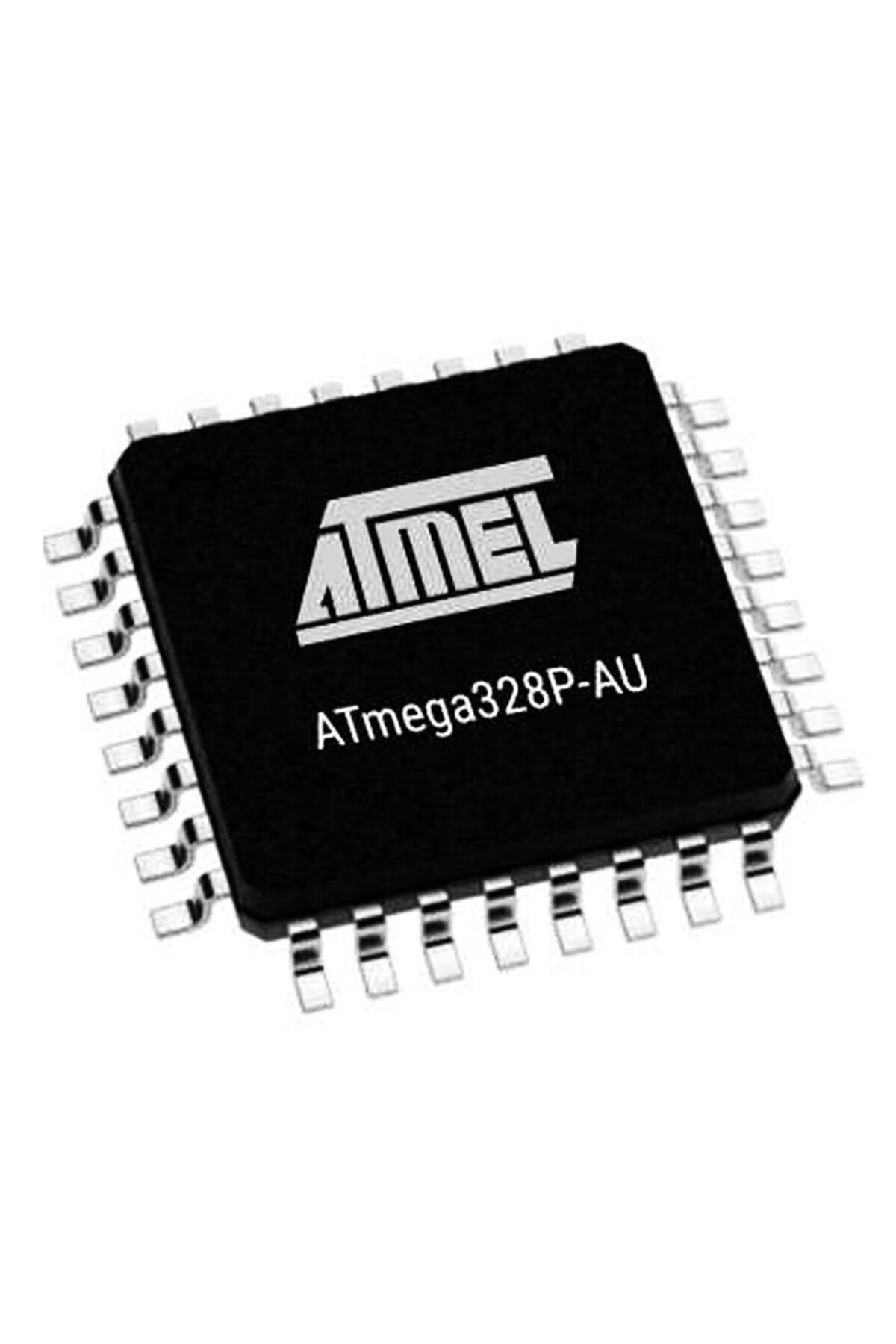

ATmega328P-AU, özel elektronik kartlar ve gömülü kontrol sistemleri geliştirmek için kullanılan 8 bit AVR mikrodenetleyicidir. Dijital giriş çıkışlar, analog ölçüm, zamanlayıcılar ve seri haberleşme birimleri aynı entegrede bulunur. Kompakt TQFP32 kılıfı, doğrudan PCB üzerine SMD montaj için uygundur.
Bu ürün hazır Arduino kartı değildir. Besleme filtreleri, reset bağlantısı, programlama erişimi ve gerektiğinde harici saat devresi tasarımda hazırlanmalıdır. Kullanılacak saat frekansı besleme gerilimine uygun seçilmelidir.
Teknik özellikler
Model: ATmega328P-AU; 8 bit AVR.

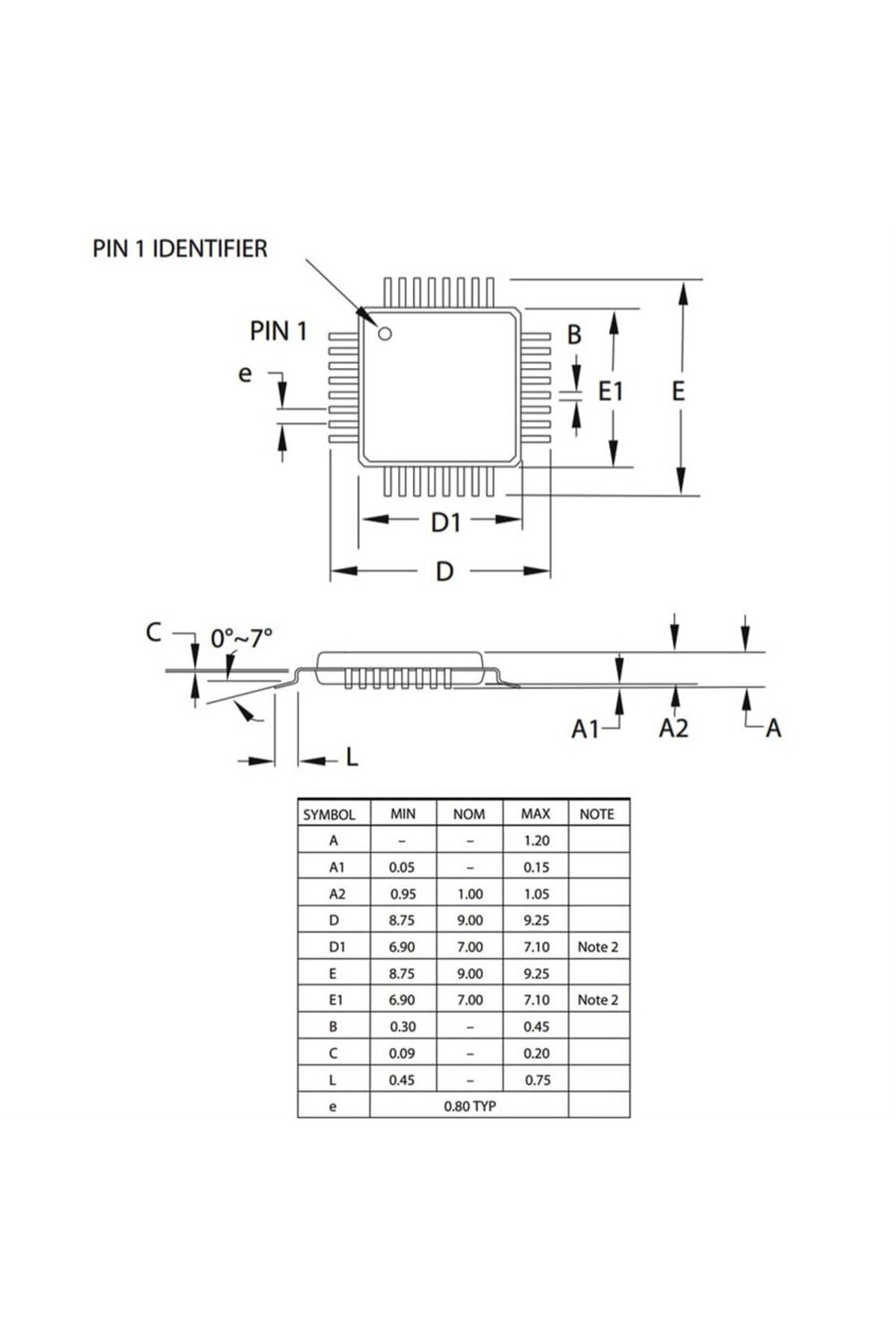

Kılıf: TQFP32; gövde 7 × 7 mm, bacak adımı 0,8 mm.
Bellek: 32 KB Flash, 2 KB SRAM, 1 KB EEPROM.
Genel amaçlı I/O: 23’e kadar; alternatif işlevler ortak pinleri kullanır.
ADC: 8 kanal, 10 bit; ADC6 ve ADC7 yalnızca analog girişlidir.
Zamanlayıcılar: iki 8 bit, bir 16 bit; 6 PWM kanalı.
Haberleşme: USART, SPI ve TWI/I²C.
Besleme: 1,8–5,5 V; 20 MHz için 4,5–5,5 V gerekir.
Hız sınıfları: 1,8 V ve üzerinde 4 MHz; 2,7 V ve üzerinde 10 MHz; 4,5 V ve üzerinde 20 MHz’e kadar.
Bağlantı ve kullanım

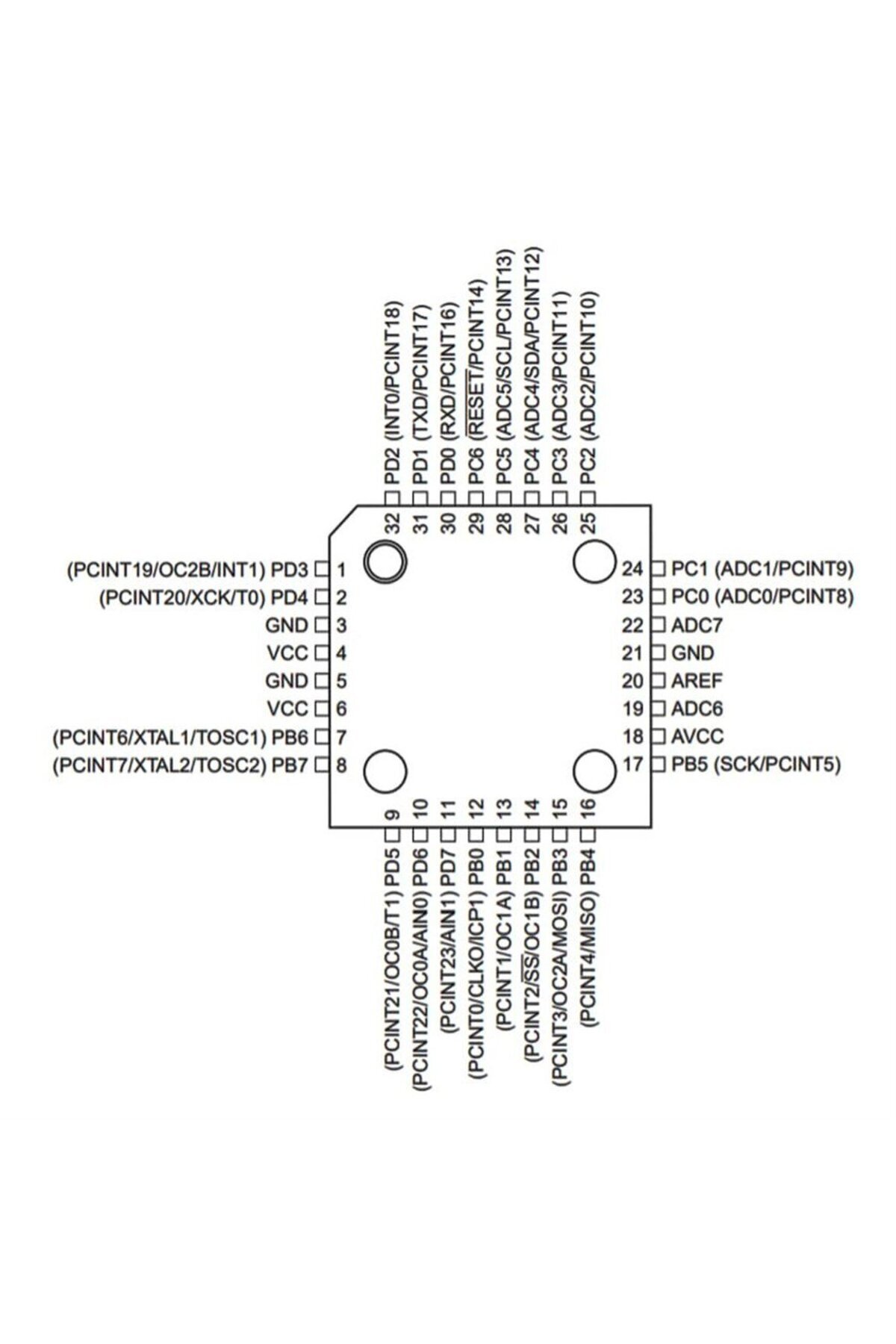

Pin 1 işaretini bulun ve TQFP32 ayak izini veri belgesiyle eşleştirin. VCC pinleri 4/6, GND pinleri 3/5/21, AVCC pin 18 ve AREF pin 20’dir.
Besleme uçlarına yakın 100 nF seramik ayırma kondansatörleri yerleştirin. AVCC bağlantısını ve analog referans devresini üretici önerisine göre hazırlayın.
ISP için MOSI pin 15, MISO pin 16, SCK pin 17, RESET pin 29 ile güç/toprak erişimi sağlayın. Sigorta bitlerini ve saat kaynağını hedef devreye göre ayarlayın.
Dikkat edilmesi gerekenler
20 MHz üst sınırı, tüm gerilim aralığında geçerli değildir. Arduino yazılımı kullanılması da doğru bootloader ve saat ayarı gerektirir.
ADC6/ADC7’yi dijital GPIO olarak kullanmayın. GPIO ile motor veya yüksek akımlı yük sürmeyin; pin ve toplam port akım sınırlarını veri belgesinden kontrol edin.
