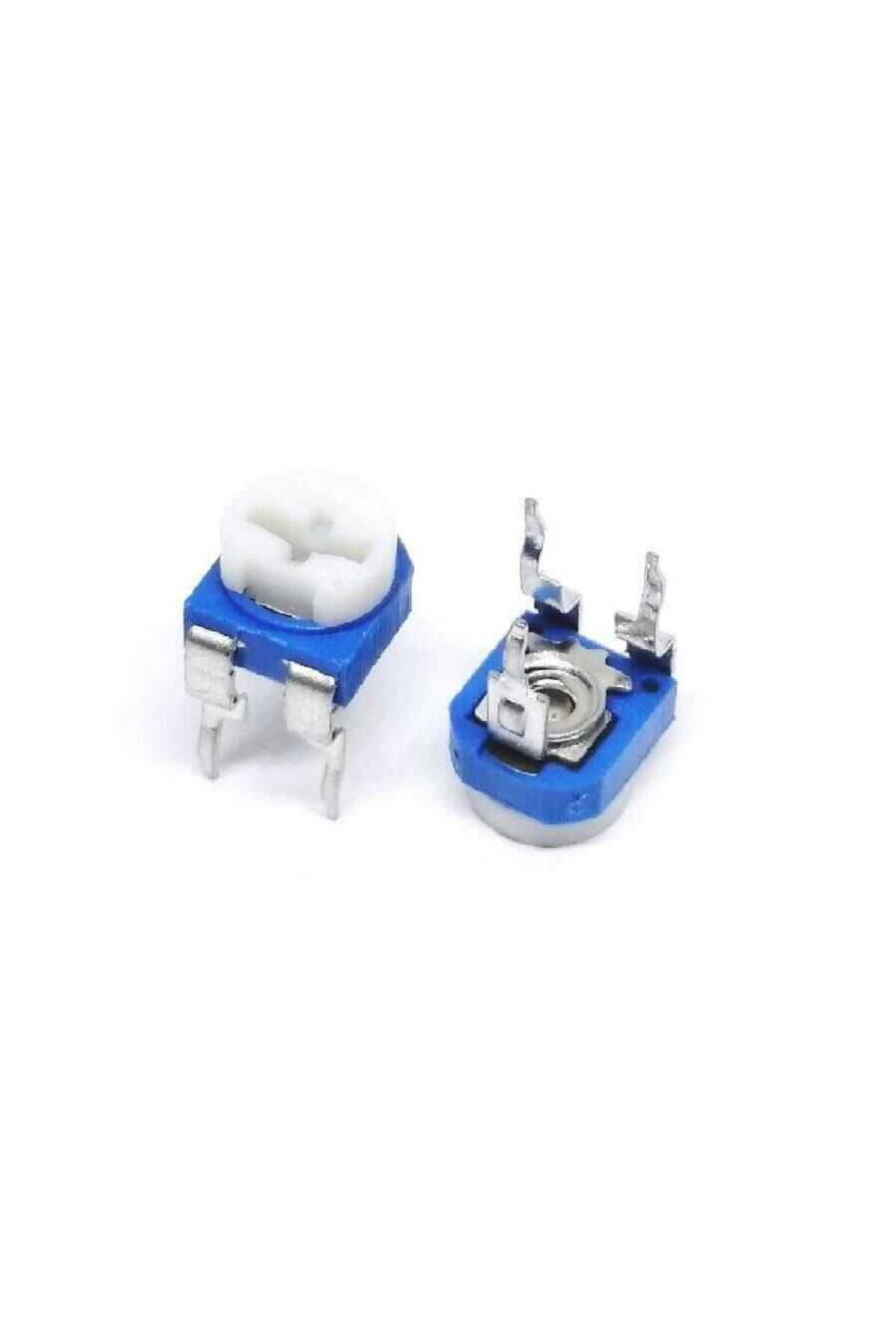

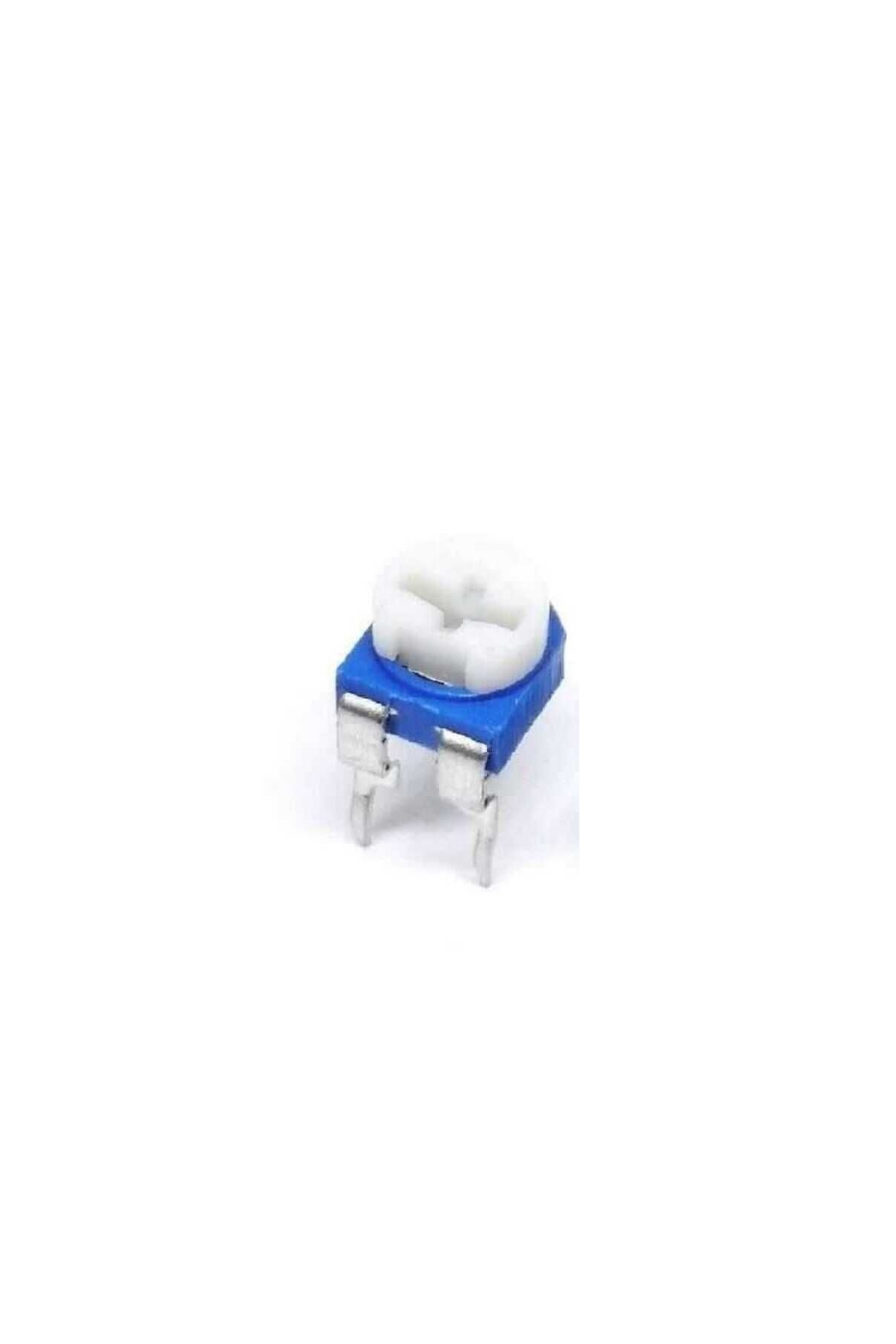

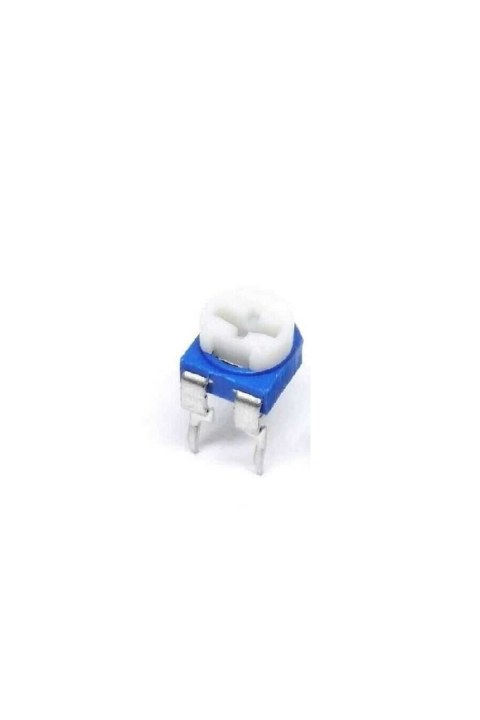

10K WH06 Tek Turlu PCB Trimpot

10K WH06 tek turlu trimpot, PCB üzerinde eşik, referans veya kazanç ayarı yapmak için kullanılan küçük bir ayarlı dirençtir. Tornavida yuvasından yapılan mekanik ayar, devre çalışırken ihtiyaç duyulan analog seviyenin belirlenmesini sağlar.

İki dış uç arasında nominal direnç bulunur. Orta uç sürgüdür; sürgü ile dış uçlardan biri arasındaki direnç ayar konumuyla değişir. Bu parça motor veya güçlü LED için tek başına güç kontrol devresi değildir.

Teknik özellikler

• Nominal direnç: 10 kΩ.

• Uç sayısı: 3; iki sabit uç ve bir sürgü.

• İşlev: ayarlı direnç veya gerilim bölücü.

• Montaj: bacaklı PCB tipi.

• Ayar: tornavida ile tek turlu WH06 tipi; yaklaşık 6 mm gövde sınıfı.

Bağlantı ve kullanım

• Enerji kapalıyken iki sabit uç ve sürgüyü ohmmetreyle belirleyin. Sürgü hareket ederken ölçümün düzgün değiştiğini kontrol edin.

• Gerilim bölücü için sabit uçları referans gerilimi ve GND arasına, sürgüyü analog girişe bağlayın. Referans gerilimi ADC sınırını aşmamalıdır.

• İki uçlu ayarlı direnç kullanımında uygun sabit uç ile sürgüyü kullanın; sürgü temas kaybının etkisini tasarımda değerlendirin.

Dikkat edilmesi gerekenler

• Direnç gücü ve sürgü akımı aşılmamalıdır. Motorun yük akımını bu parçadan geçirmek yerine sürücü devresinin kontrol girişini ayarlayın.

• Ayar mekanizmasını zorlamayın. En uç konumda direnç çok küçülebileceğinden seri koruma direnci gereken devrelerde bunu ihmal etmeyin.
