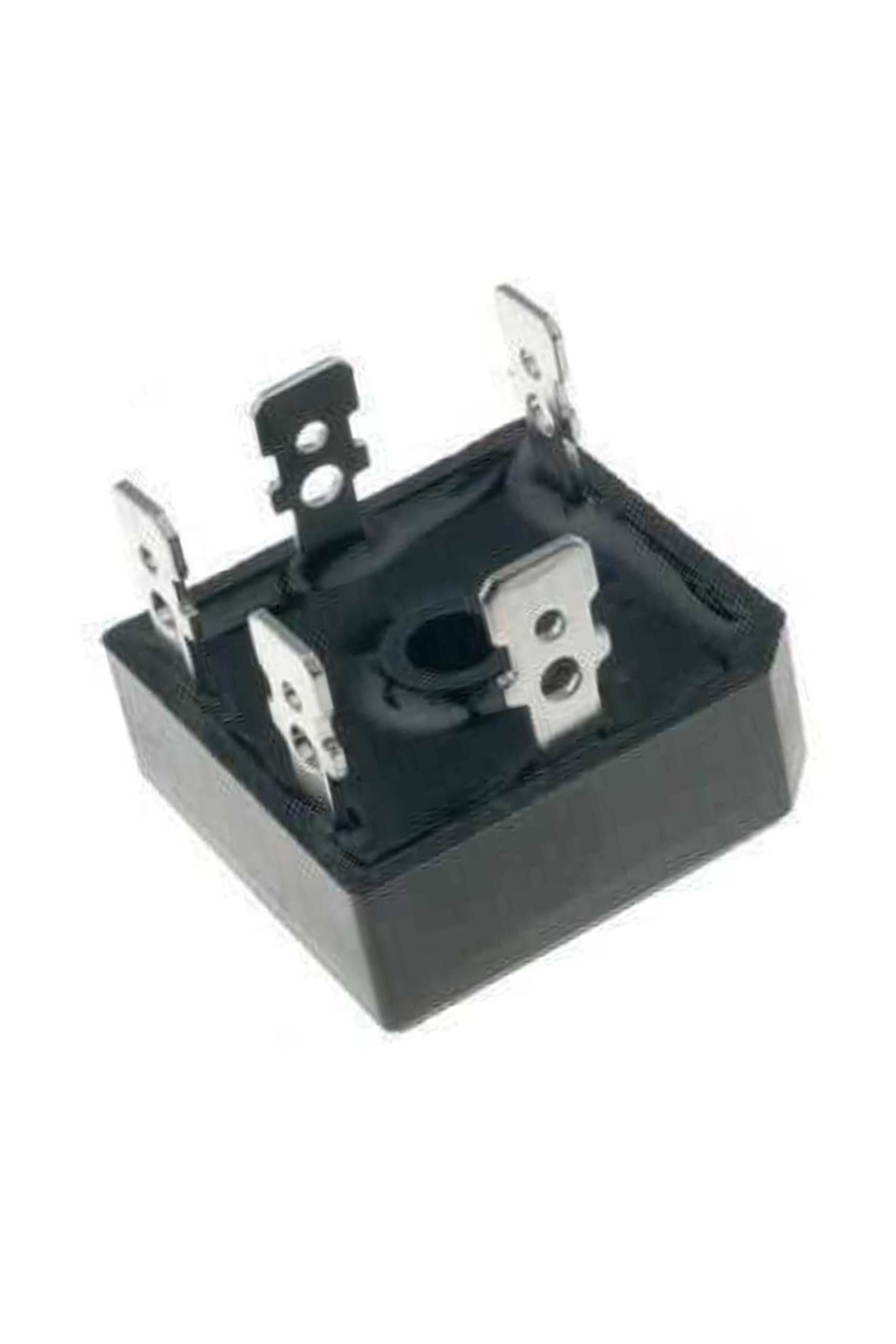

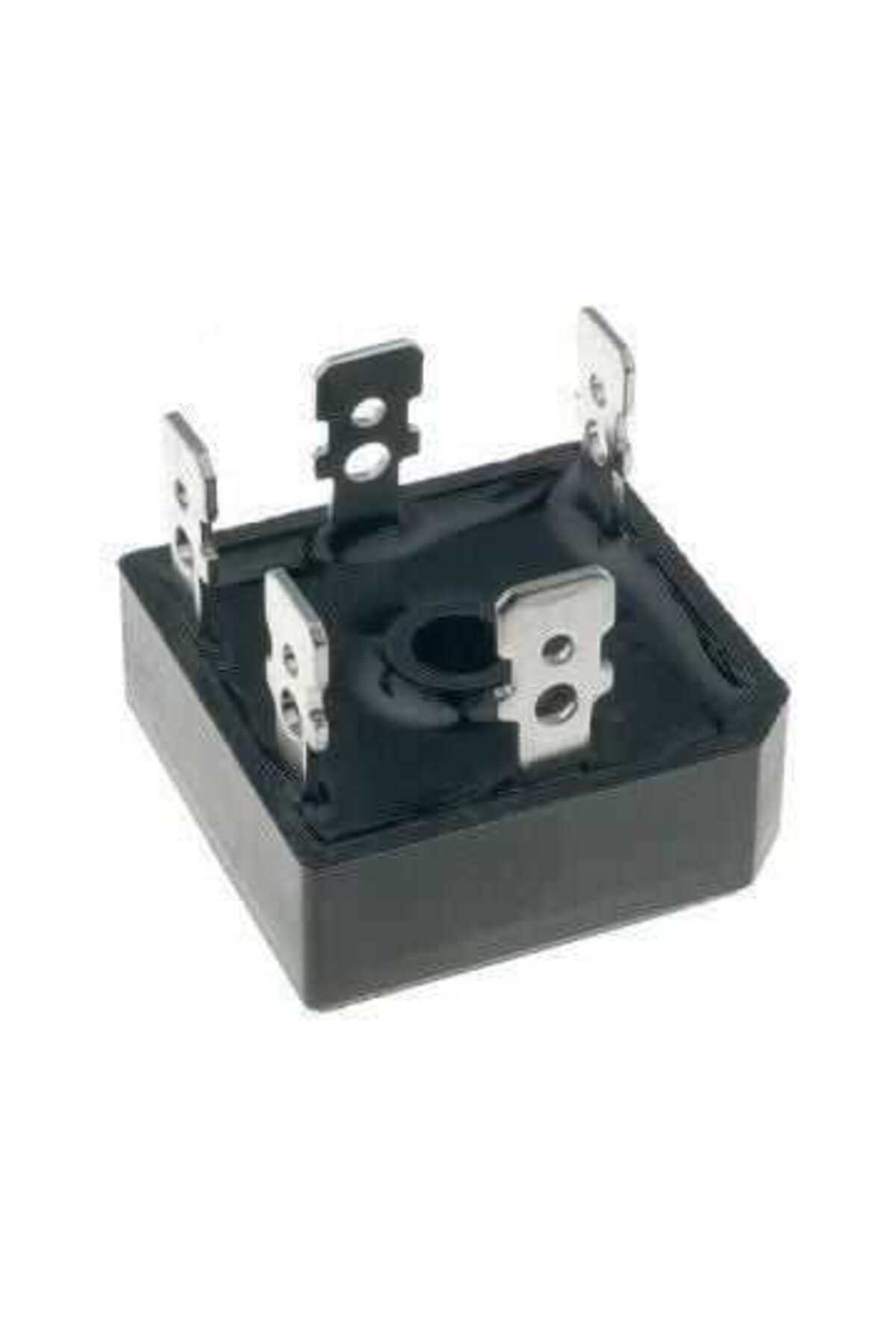

SKBPC5010, üç fazlı AC beslemenin tam dalga doğrultulması için kullanılan güç köprü diyodudur. Trifaze doğrultucu tasarımlarında ve uygun endüstriyel güç devrelerinde kullanılabilir.
Teknik özellikler
• Model: SKBPC5010.
• Doğrultucu türü: üç fazlı, trifaze.
• İç yapı: altı diyotlu köprü.
• Terminal sayısı: 5.
• Bağlantılar: üç AC girişi, pozitif ve negatif DC çıkış.
• Tekrarlayan tepe ters gerilim sınırı: 1000 V.
• Ortalama doğrultulmuş akım sınıfı: 50 A.
• Referans akım koşulu: uygun soğutucu ve 55 °C kasa sıcaklığı altında, üretici test şartlarına göre.
• Gövde tabanı: yaklaşık 28,5x28,5 mm.
Bağlantı ve kullanım

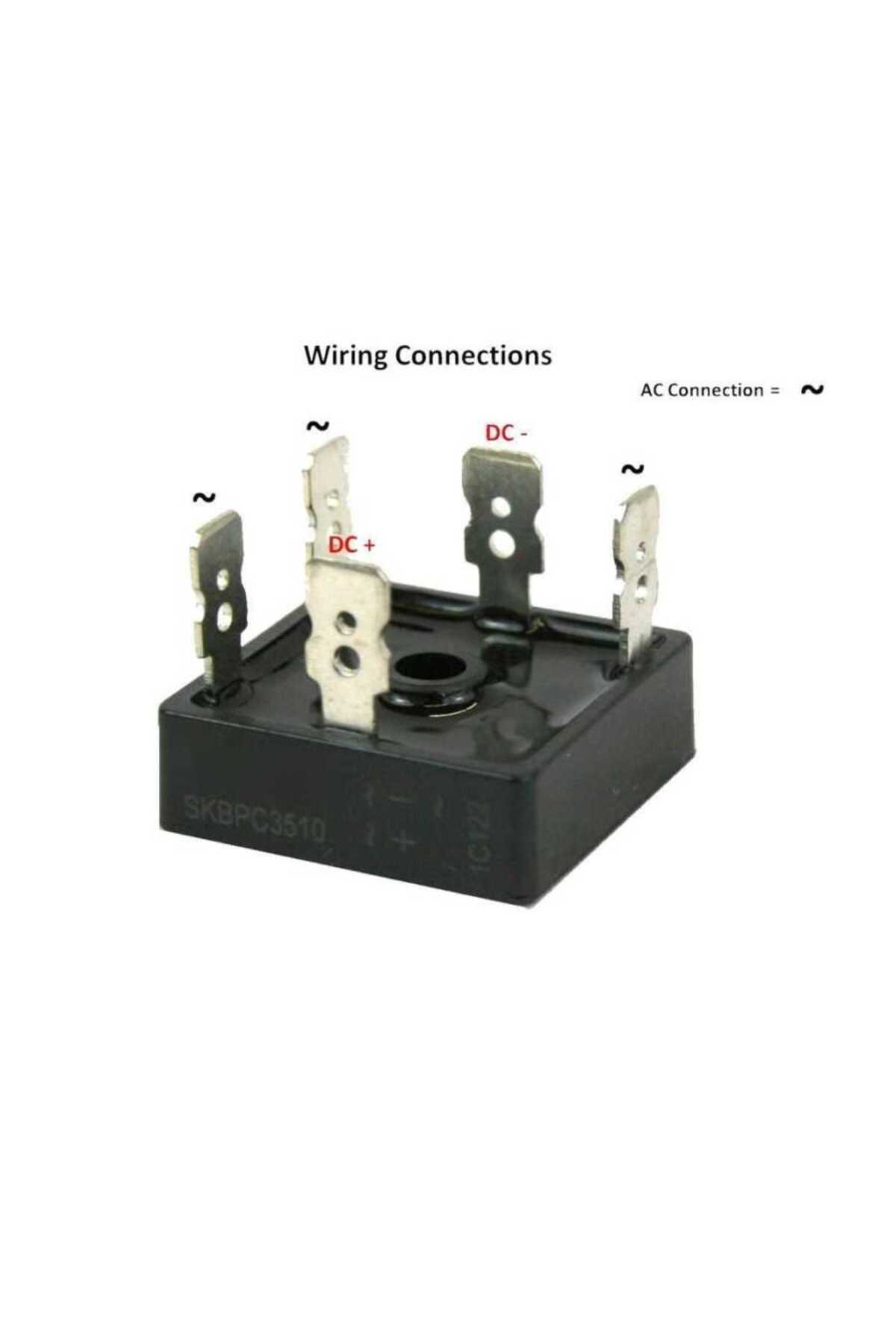

SKBPC5010, dört terminalli tek faz KBPC5010 ile aynı parça değildir. Bağlantı, gövde üzerindeki üç AC işareti ile + ve − uçlarına göre yapılmalıdır.
50 A değeri çıplak parçanın ortamda sürekli taşıyabileceği akım anlamına gelmez. Soğutucu, termal temas, bağlantı kesiti, sigorta ve başlangıç akımı birlikte değerlendirilmelidir.
Köprü diyot çıkış gerilimini sabitlemez ve tek başına filtreleme yapmaz. Gerilim tasarımında 1000 V tepe ters gerilim derecesi, AC RMS giriş değeriyle karıştırılmamalıdır.
