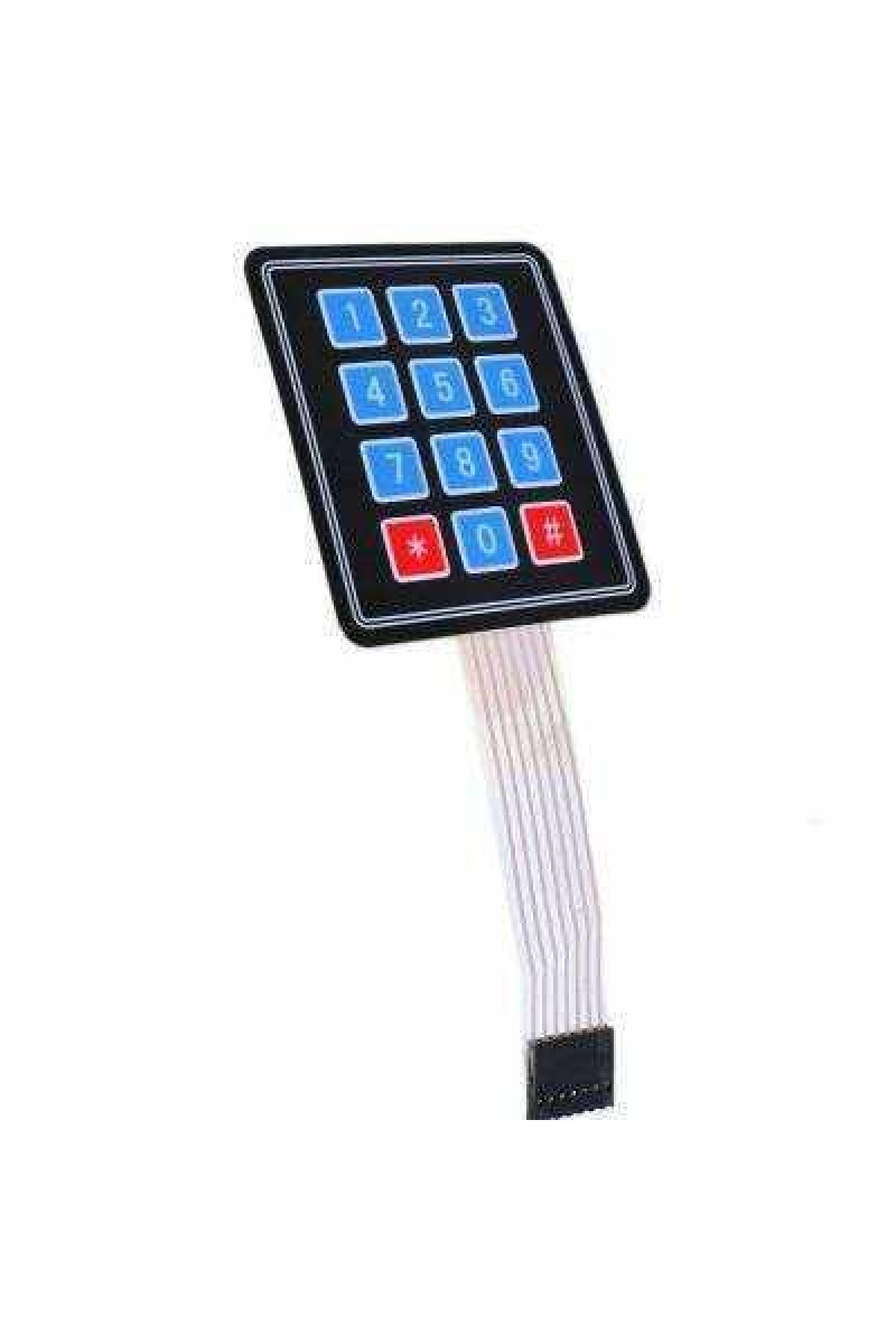

4x3 membran tuş takımı, sayısal veri girişi ve menü kontrolü için kullanılan ince yapılı bir giriş elemanıdır. Şifreli kutu prototipleri, sayı seçimi, sayaç ve kullanıcı paneli uygulamalarında 0–9 rakamları ile yıldız ve kare tuşlarını bir arada sunar.
Tuşlar satır ve sütun matrisi oluşturur. Her tuş için ayrı GPIO kullanmak yerine dört satır ve üç sütun taranarak basılan tuş bulunur. Bu parça haberleşme protokolü üreten bağımsız bir klavye denetleyicisi içermez.
Teknik özellikler
Düzen: 4 satır × 3 sütun.
Tuş sayısı: 12; 0–9, * ve #.
Bağlantı sayısı: 7; dört satır ve üç sütun.
Kontak yapısı: basıldığında kapanan pasif membran anahtar.
Konnektör sınıfı: 2,54 mm tek sıra bağlantı.

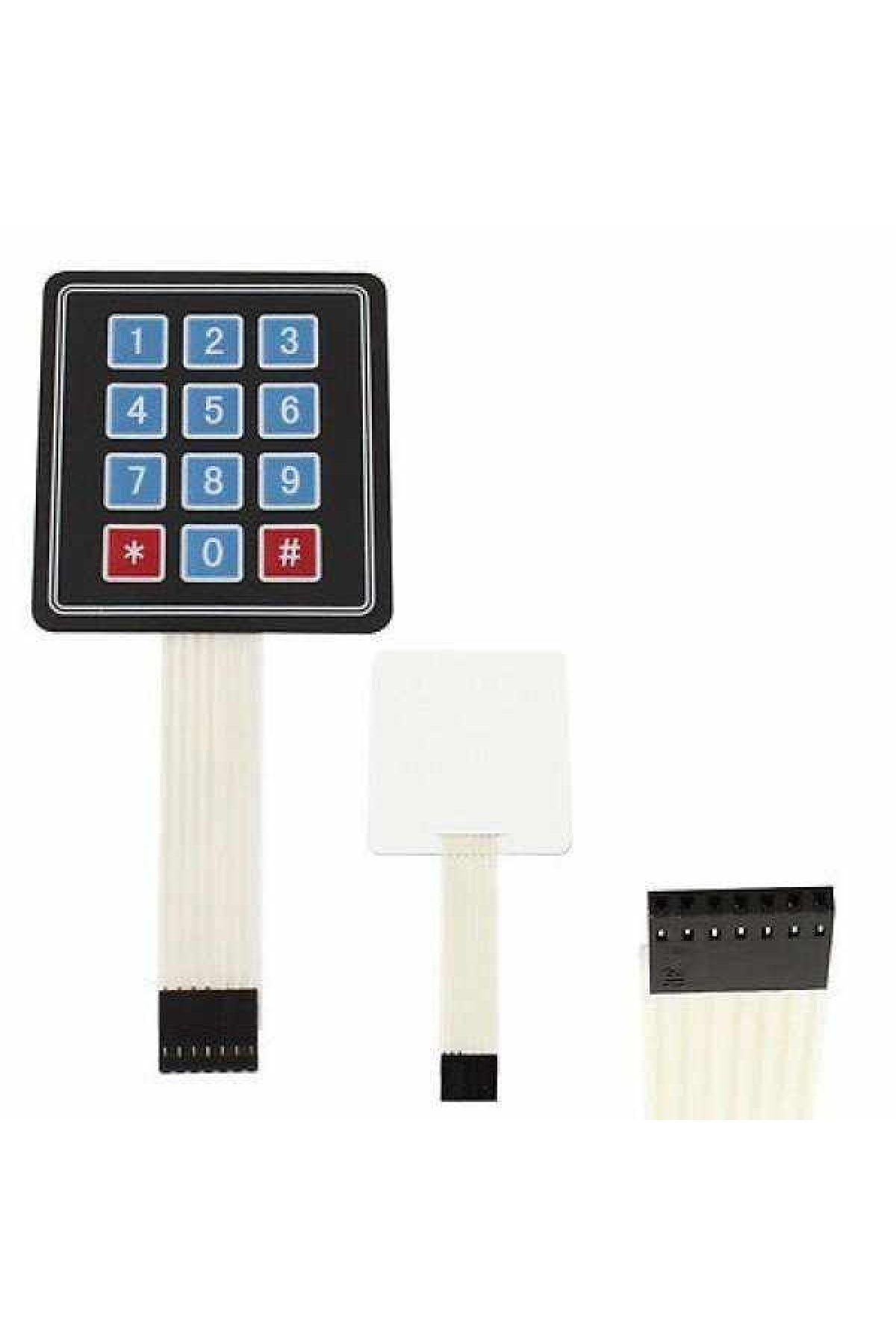

Yapı: ince membran panel ve esnek bağlantı şeridi.
Bağlantı ve kullanım
Yedi hattın satır/sütun sırasını süreklilik testiyle veya ürüne ait şemayla belirleyin. Farklı keypad modellerinin sırasını kopyalamayın.
Satır ve sütunları dijital giriş/çıkışlara bağlayıp Keypad gibi bir matris tarama kütüphanesi kullanın. Gerçek pin sırasını yazılımdaki diziye girin.
Tuş sıçramasını yazılımla filtreleyin. Çoklu basışta hayalet tuş oluşabileceğinden doğrulama gerektiren uygulamalarda tek tuş girişini esas alın.
Dikkat edilmesi gerekenler
Bu kontakları yük veya şebeke anahtarı gibi kullanmayın. Yalnız düşük güçlü lojik tarama için değerlendirin.
Şerit kabloyu keskin kıvırmayın ve bağlantıdan çekmeyin. Dış mekân su geçirmezlik ve aşınma ömrü belgelenmedi.
