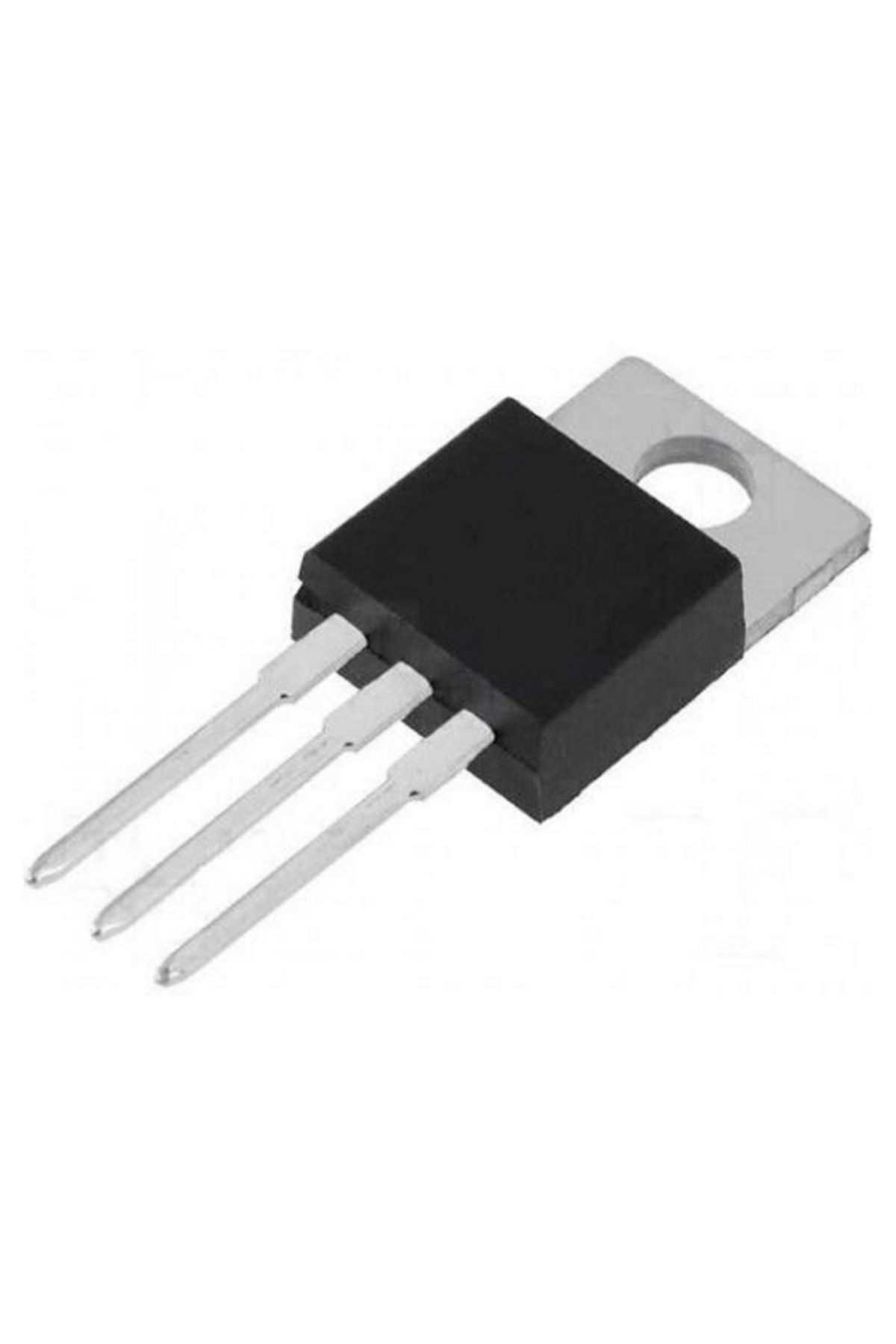

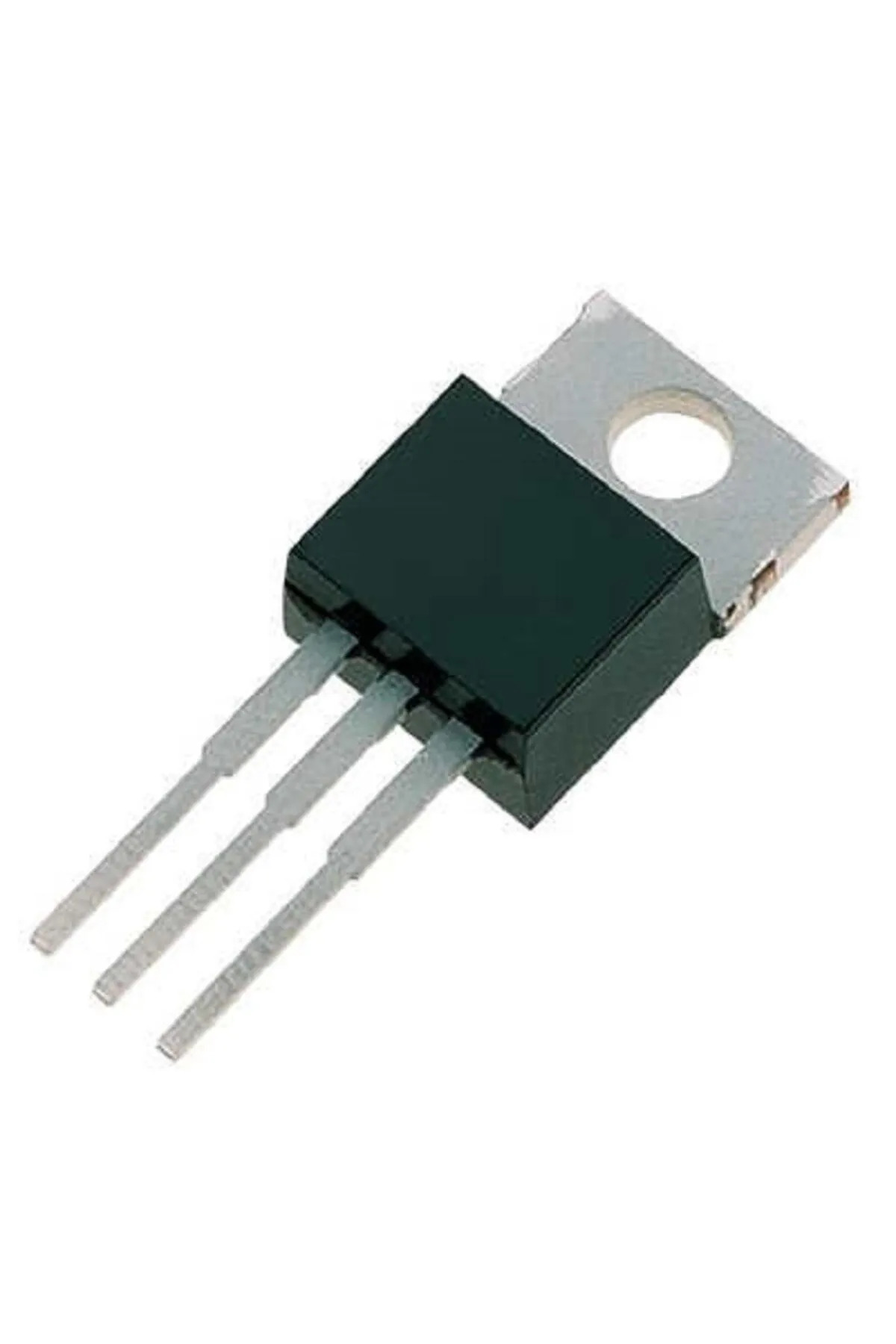

7812 pozitif lineer gerilim regülatörü, daha yüksek bir DC girişten nominal 12 V çıkış üretir. Sensör, lojik devre ve yardımcı besleme uygulamalarında kullanılabilir. Üç bacaklı TO220 yapı, PCB montajını ve gerektiğinde harici soğutucu takılmasını kolaylaştırır.
Lineer regülatör, giriş ile çıkış arasındaki gerilim farkını ısıya dönüştürür. Kullanılabilir yük akımı yalnız ürünün amper sınıfına göre belirlenmez; giriş gerilimi, ortam sıcaklığı, soğutucu ve harcanan güç birlikte hesaplanmalıdır.
Teknik özellikler
Çıkış gerilimi: nominal +12 V DC, sabit.
Tür: pozitif lineer gerilim düşürücü.
Kılıf: TO220, üç bacak.
Standart 78xx TO220 bağlantısı: yazılı yüz öndeyken ve bacaklar aşağıdayken soldan IN, GND, OUT; stok koduyla doğrulayın.
Regülasyon için girişin çıkıştan yaklaşık 2–3 V yüksek olması gerekir; kesin değer yük ve üreticiye bağlıdır.
Ürün sınıfı: yaklaşık 1 A; ST L78 örneklerinin daha yüksek katalog kapasitesi otomatik sürekli akım garantisi değildir.
Bağlantı ve kullanım
Şemayı doğruladıktan sonra IN ucuna doğru kutuplu DC giriş, GND ucuna ortak toprak, OUT ucuna yük bağlayın. Başlangıç için 15–18 V DC besleme sınıfı kullanılabilir; güç hesabını ayrıca yapın.
ST L78 temel uygulamasında girişte 0,33 µF, çıkışta 0,1 µF bypass kondansatörleri gösterilir. Stoktaki üreticinin kararlılık ve ek filtreleme önerilerini izleyin.
Yaklaşık kayıp güç P = (Vin − Vout) × Iout ile hesaplanır. Örneğin 18 V giriş, 12 V çıkış ve 0,25 A yükte yaklaşık 1,5 W ısı oluşur; buna göre soğutma seçin.
Dikkat edilmesi gerekenler
Doğrudan AC veya şebeke gerilimi bağlamayın. Ters kutup, yanlış pin sırası ve yetersiz soğutma parçayı bozabilir.
35 V gibi mutlak üst sınırlar önerilen sürekli besleme değildir. Metal soğutma kulağının elektriksel bağlantısını kontrol edin; ortak soğutucuda yalıtım gerekebilir.
