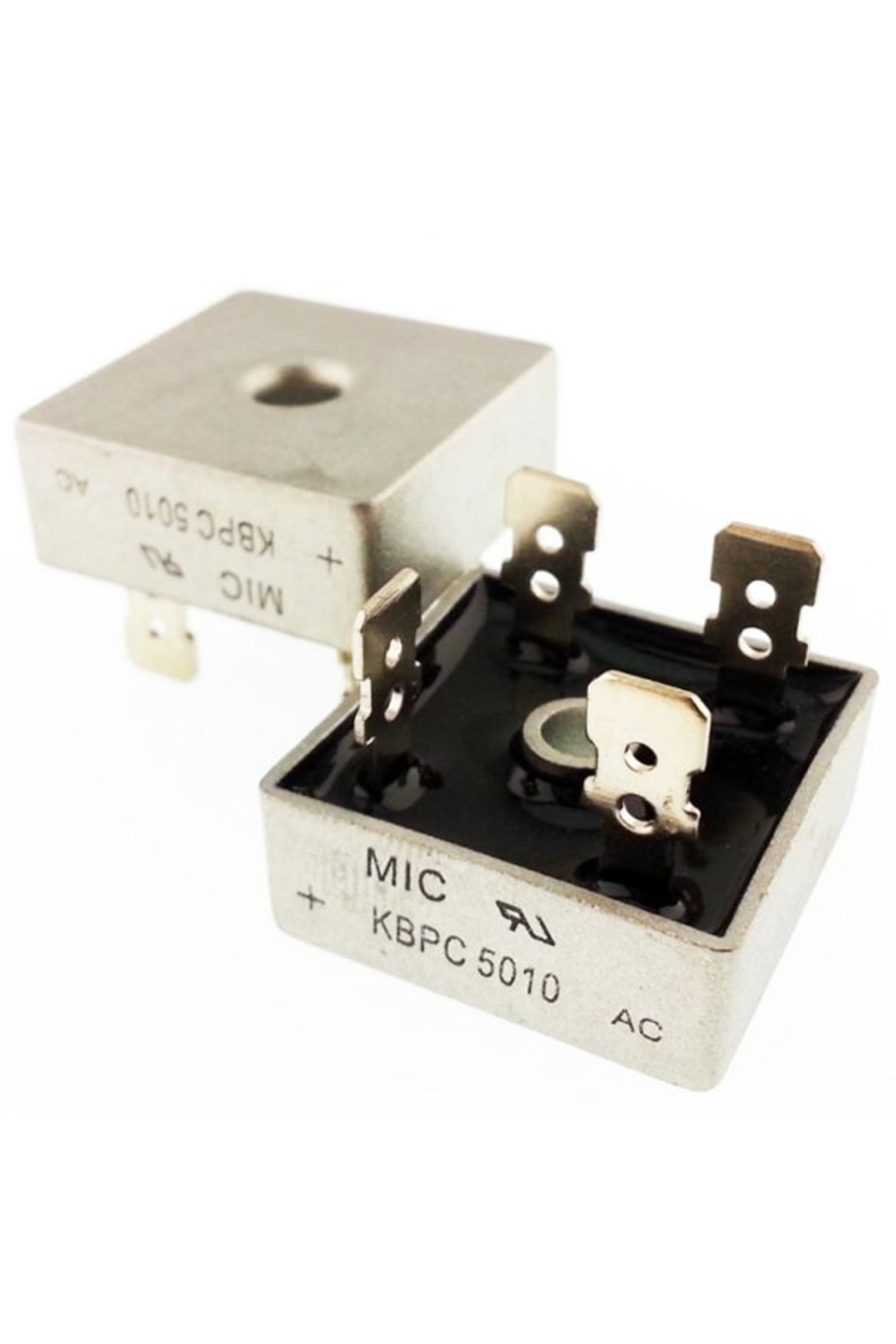

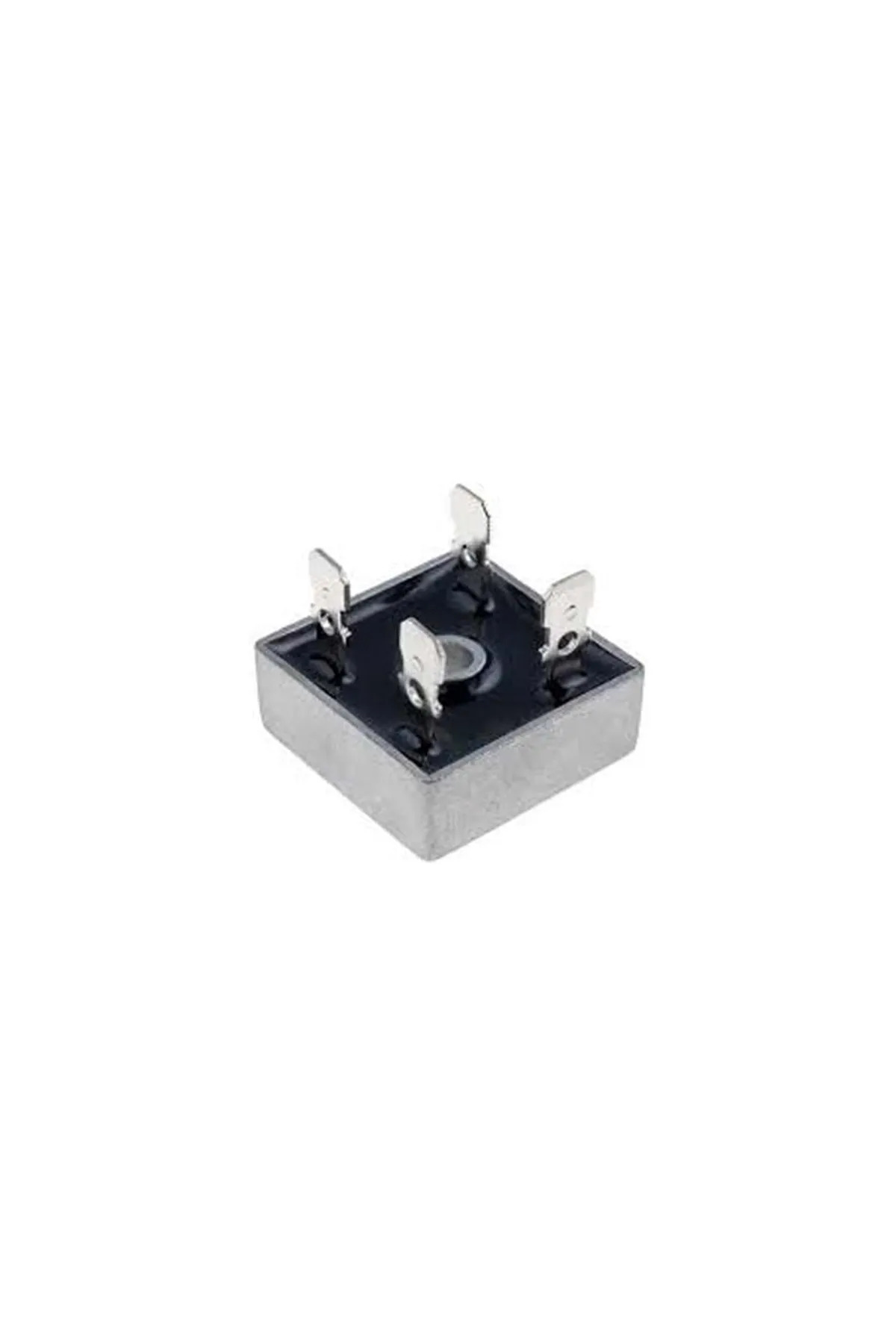

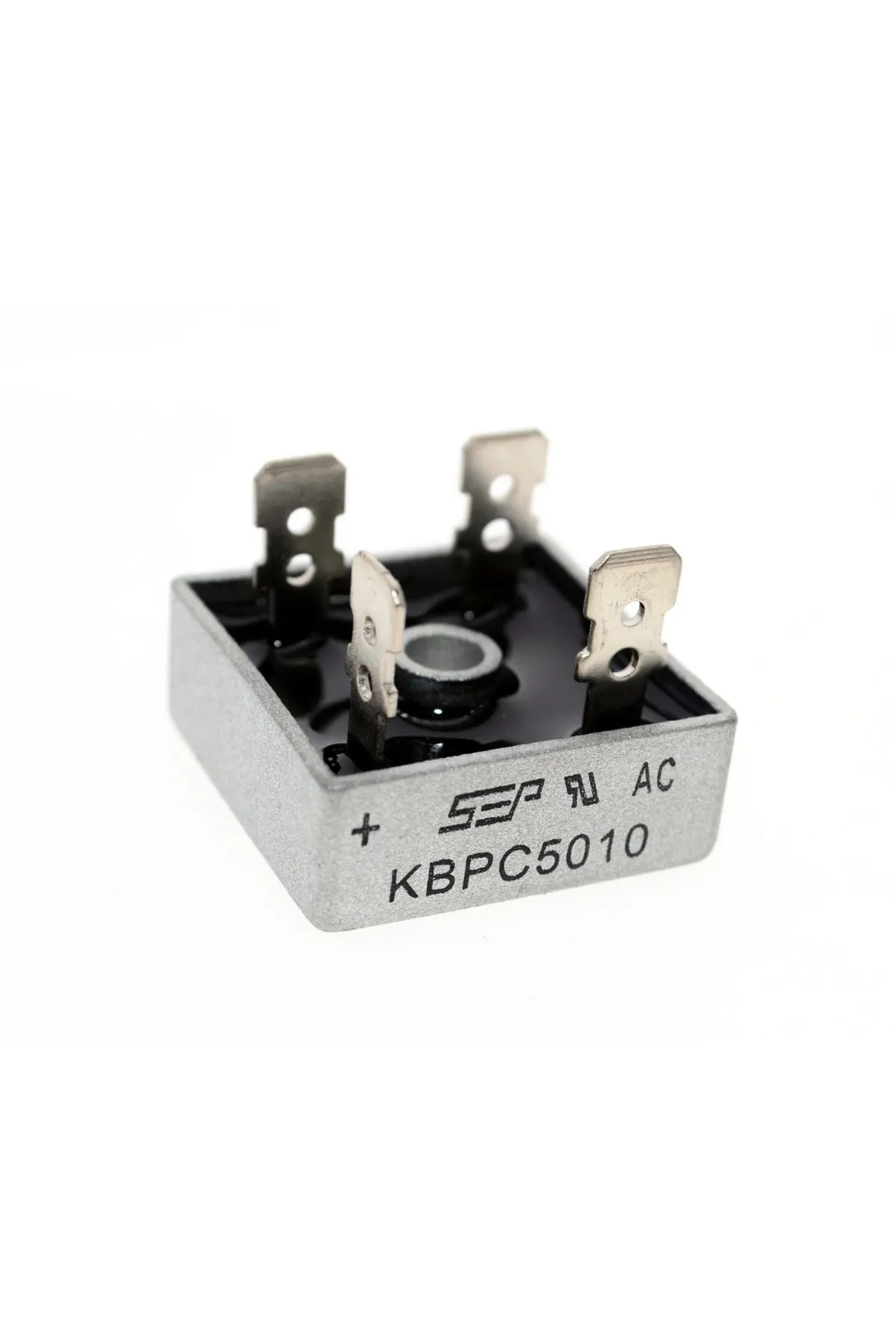

KBPC5010 köprü diyot, tek faz alternatif gerilimi darbeli doğru gerilime dönüştürür. İçindeki dört diyot, her yarım periyotta uygun iki elemanın iletmesiyle tam dalga doğrultma yapar. Güç kaynakları ve uygun trafo çıkışlarının doğrultulmasında kullanılabilir.
50 A ve 1000 V işaretleri aynı anda her ortamda elde edilen serbest çalışma değerleri değildir. 1000 V tekrarlanan tepe ters gerilim sınıfını belirtir; 50 A ortalama doğrultulmuş akım değeri ise üretici belgesindeki gövde sıcaklığı ve soğutma koşullarına bağlıdır.
Teknik özellikler
Model sınıfı: KBPC5010.
Devre: tek faz tam dalga köprü doğrultucu.
Ortalama doğrultulmuş akım sınıfı: 50 A; şartlı üretici değeri, soğutucusuz garanti değildir.
Tekrarlanan tepe ters gerilim sınıfı: 1000 V VRRM.
Uçlar: iki adet ~ AC girişi, + ve − DC çıkışı.
Montaj: metal gövdeli, merkez delikten soğutucu/şasi montajına uygun yapı.
Terminal tipi: yassı bağlantı uçları; gövde üzerindeki işaretler esas alınır.
Bağlantı ve kullanım
İzole ve uygun korumalı AC kaynağın iki ucunu ~ işaretli terminallere, yükü + ve − uçlarına bağlayın.
Daha düzgün DC gerekiyorsa uygun gerilimli filtre kondansatörü ve boşaltma düzeni tasarlayın. Kondansatörlü doğrultmada boşta gerilim yaklaşık AC etkin gerilimin √2 katına, diyot düşümleri çıkarılarak yaklaşabilir.
Yük akımı için kayıp gücü, gövde sıcaklığını ve soğutucu termal direncini hesaplayın. Uygun sigorta ve bağlantı kesiti kullanın.
Dikkat edilmesi gerekenler
Bu parça galvanik izolasyon veya gerilim regülasyonu sağlamaz. Doğrudan şebeke bağlantısı tehlikeli gerilim üretir; yetkinlik ve uygun kapalı düzen olmadan uygulanmamalıdır.
İletimde iki diyot üzerinde güç kaybı oluşur. 50 A etiketine bakarak soğutucusuz çalıştırmayın; ilk kalkış ve kondansatör dolum akımlarını ayrıca değerlendirin.
