CH340G, bilgisayarın USB bağlantısını mikrodenetleyicilerle haberleşebilen seri UART arayüzüne dönüştürmek için kullanılır. Programlama arabirimleri, ölçüm cihazları ve özel kontrol kartlarına sanal seri port eklemek için uygundur.

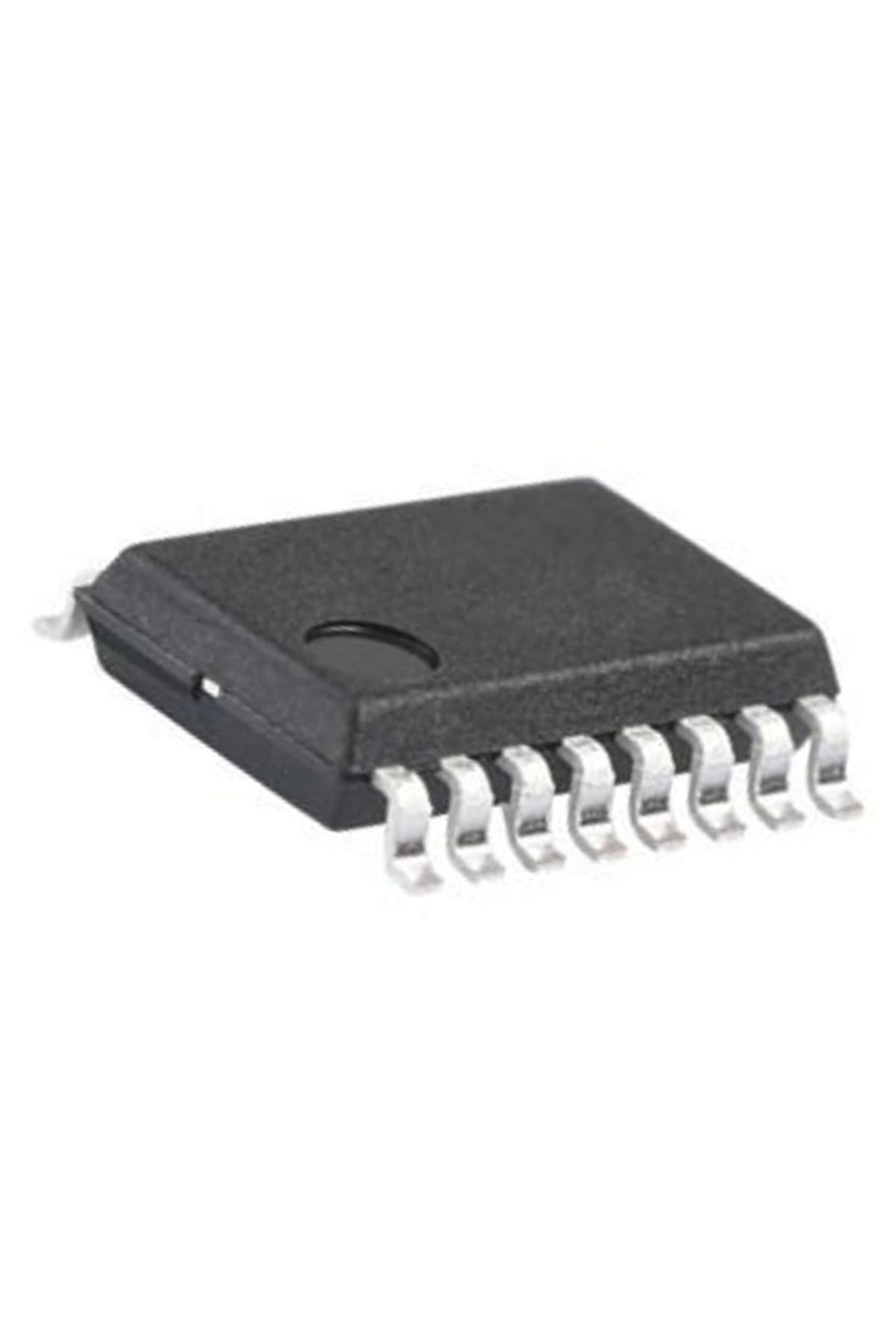

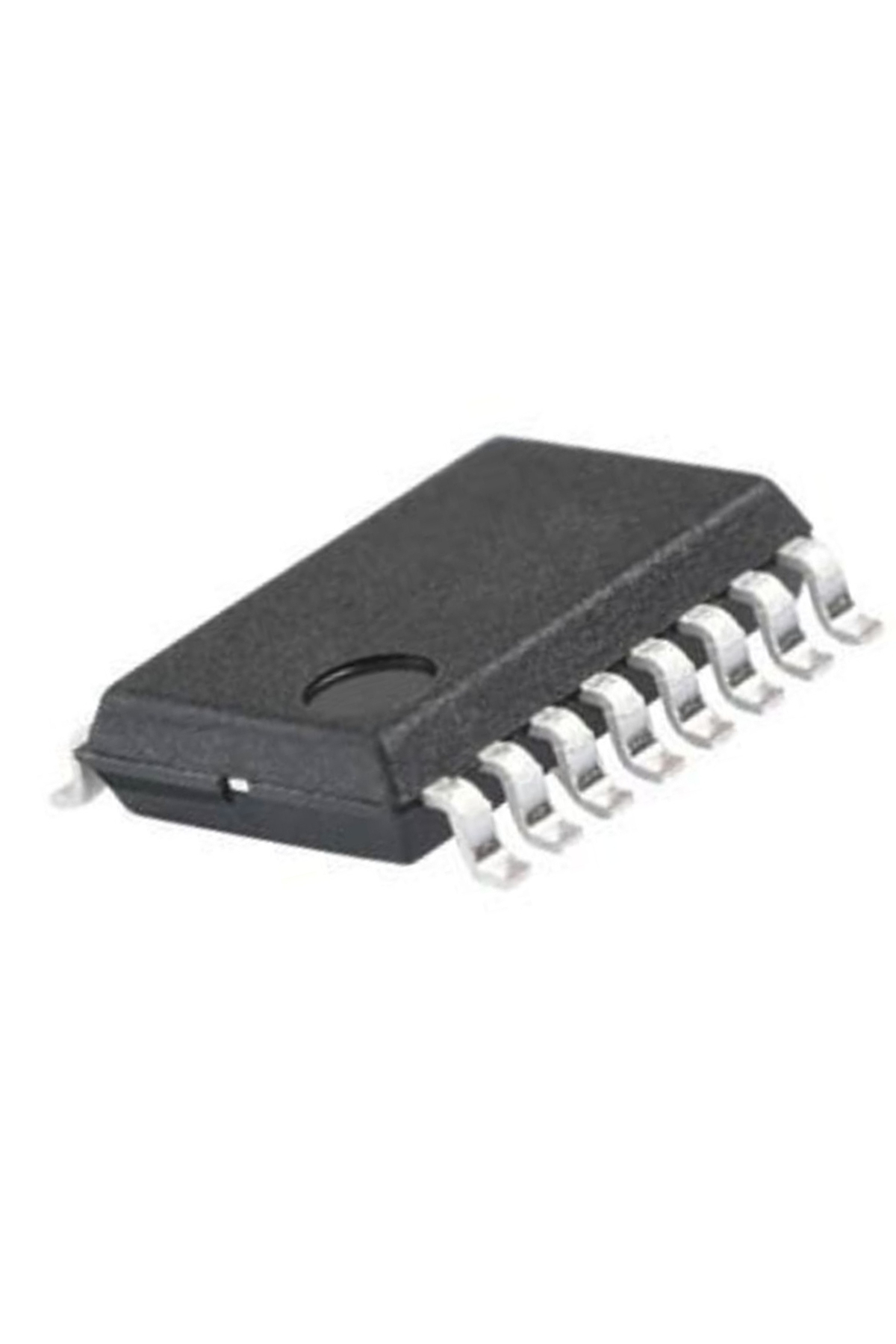

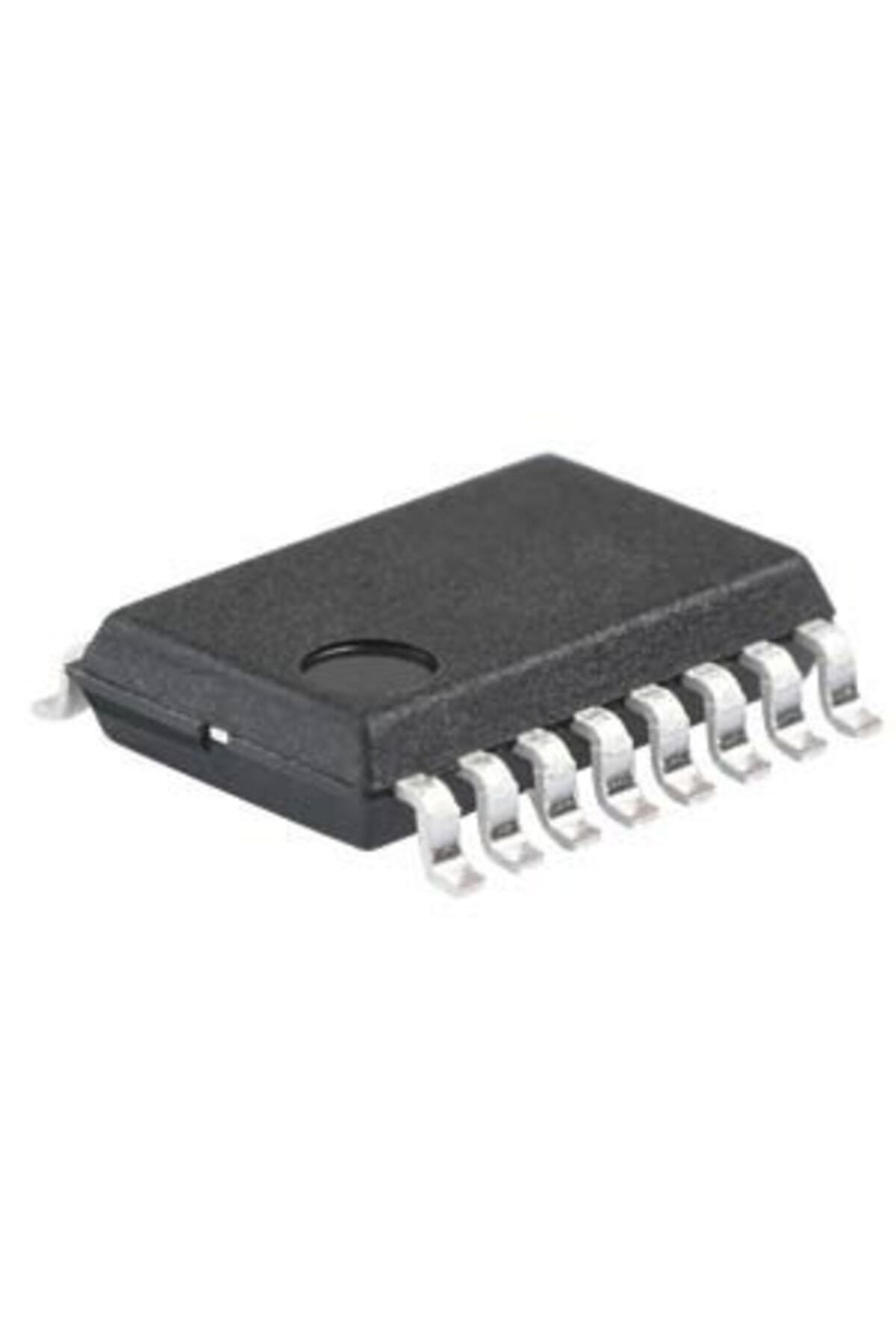

Ürün çıplak SOP16 entegredir; hazır USB–TTL modülü değildir. USB soketi, 12 MHz kristal, besleme kondansatörleri ve gerekli koruma bileşenleri devrede ayrıca sağlanır. CH340C gibi dahili saatli başka varyantların bağlantısı bu modele uygulanmamalıdır.
Teknik özellikler
Model: WCH CH340G.
Kılıf: SOP16; 16 bacak.
İşlev: USB–UART seri dönüştürme.
Besleme seçenekleri: uygun bağlantıyla 5 V veya 3,3 V.
Saat: XI/XO uçları arasında harici 12 MHz kristal.
Seri hız sınıfı: 50 bit/s–2 Mbit/s; yazılım ve uygulama desteğine bağlı.
Temel pinler: 1 GND, 2 TXD, 3 RXD, 4 V3, 5 UD+, 6 UD−, 7 XI, 8 XO, 16 VCC.
Bağlantı ve kullanım
5 V beslemede VCC’yi 5 V’a bağlayın; V3 ucunu 100 nF kondansatörle GND’ye ayırın. V3’ü harici yük beslemek için kullanmayın.
3,3 V çalışma için veri belgesindeki bağlantıyla V3 ve VCC’yi aynı 3,3 V kaynağa bağlayın. VCC yakınında 100 nF filtreleme kullanın.
USB D+ hattını UD+’a, D− hattını UD−’a bağlayın. TXD’yi karşı cihazın RX’ine, RXD’yi karşı cihazın TX’ine ve toprakları birbirine bağlayın.
Uygun kristal yük kondansatörlerini kristal özelliklerine göre seçin. İşletim sisteminde gerekli WCH sürücüsü veya yerleşik destekle seri portu kontrol edin.
Dikkat edilmesi gerekenler
UART uçları gerçek RS232’nin pozitif/negatif gerilim seviyeleri değildir. RS232 bağlantısı için uygun hat sürücüsü gerekir.
5 V beslemede bağlı kontrolcünün giriş toleransını kontrol edin. 3,3 V girişlere gerektiğinde seviye dönüştürme uygulayın; USB hatlarını uzun gelişigüzel kablolarla taşımayın.
