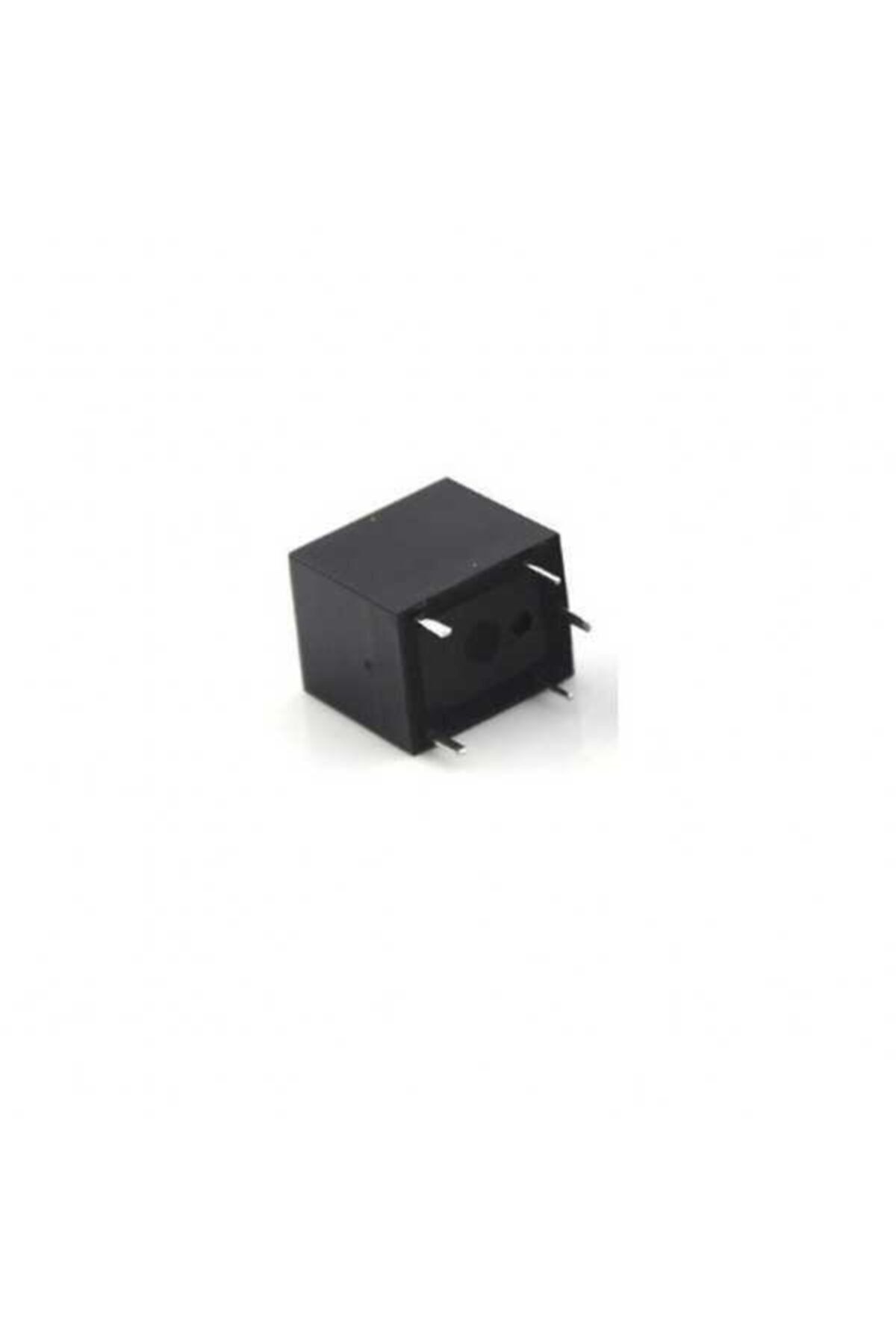

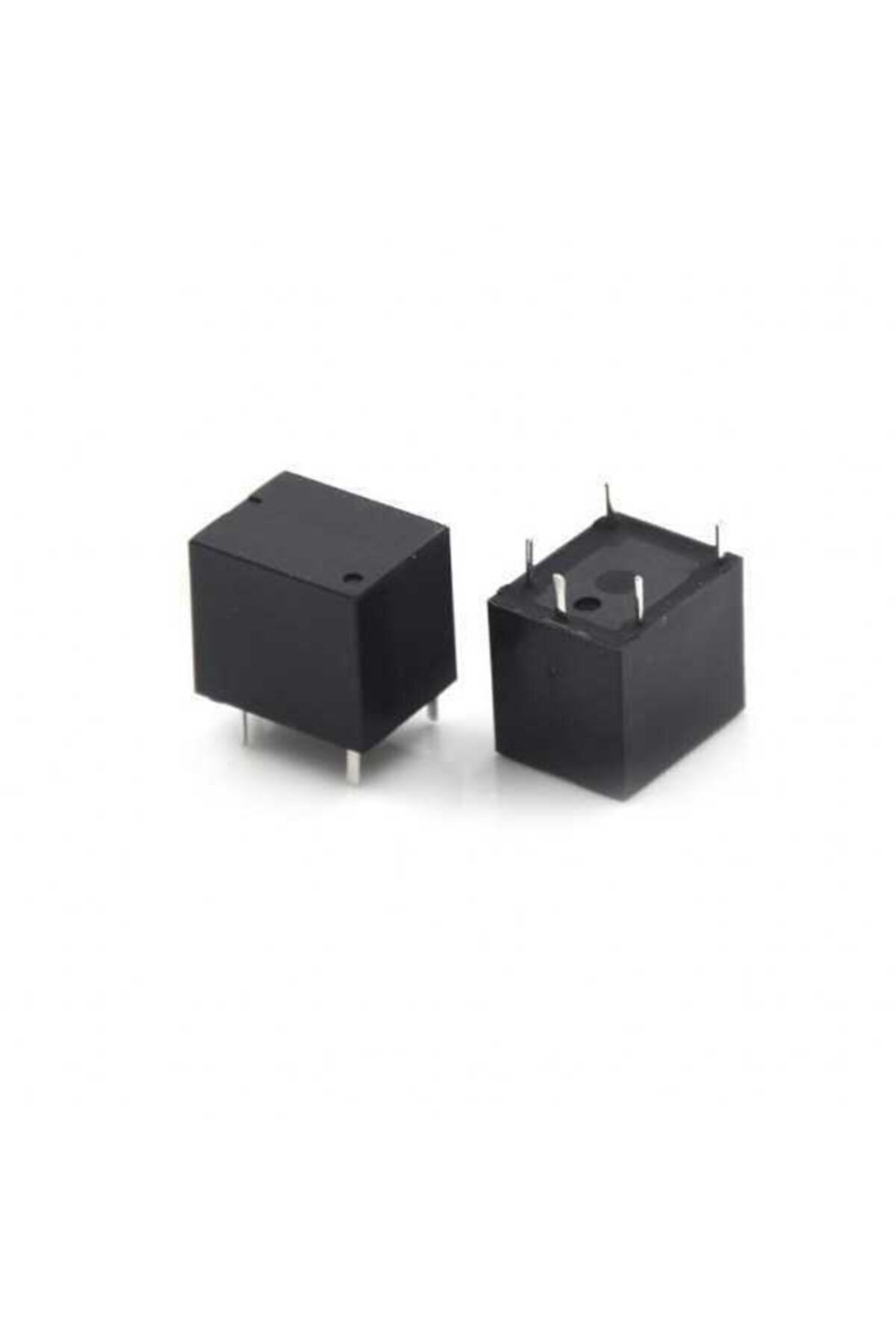

12V JQC PCB Röle Elektronik Devre Anahtarlama
12V JQC röle, bobinine 12 V DC uygulandığında kontak konumunu değiştiren, PCB üzerine lehimlenen elektromekanik bir anahtarlama elemanıdır. Bu ürün, röle modülü veya Arduino’ya doğrudan bağlanan bir sürücü kartı değildir; bare röle olarak kullanılır. Kontrol devresini, bağımsız yük devresini açıp kapatmak için kullanabilirsiniz.
Teknik özellikler
• Bobin nominal gerilimi: 12 V DC
• Tip: PCB tipi elektromekanik röle
• Bacak sayısı: 5; iki bobin ucu ve üç kontak ucu
• Kontak düzeni: Tek kutuplu çift konumlu (SPDT), COM/NO/NC
• Montaj: PCB’ye lehimleme
• Bobin direnci, bobin akımı, kontak akım/gerilimi ve sıcaklık sınırı: Tam üretici model kodu ürün üzerindeki fotoğraflarda okunamadığından belirtilmemiştir
Bağlantı ve kullanım
Önce röle gövdesindeki şemayı ve baskı devre bacak dizilimini doğrulayın; aynı JQC ailesinde farklı kontak ve bobin seçenekleri bulunabilir. Bobini kontrol etmek için 12 V DC’yi bobin uçlarına verin. Mikrodenetleyici GPIO’su röle bobinini doğrudan süremez; NPN transistör veya uygun MOSFET sürücüsü kullanın. Bobine paralel geri tepme diyodu ekleniyorsa diyodun katodunu bobin beslemesinin artı tarafına, anodunu sürücü transistör tarafına bağlayın.
COM ortak uçtur; enerjisiz durumda COM–NC bağlı, COM–NO açıktır. Bobin enerjilenince kontak durumu değişir. Yükün izin verilen akımı, gerilimi ve AC/DC türü tam röle koduna ve kullanım koşuluna göre seçilmelidir; görünüşü benzer başka bir JQC modelinin 7 A veya 10 A değeri bu ürüne aktarılmamalıdır. PCB iz genişliği, lehim kalitesi, yükün kalkış akımı ve izolasyon aralıkları da sınırları etkiler. Şebeke bağlantılarında uygun yalıtım ve muhafaza kullanın.
