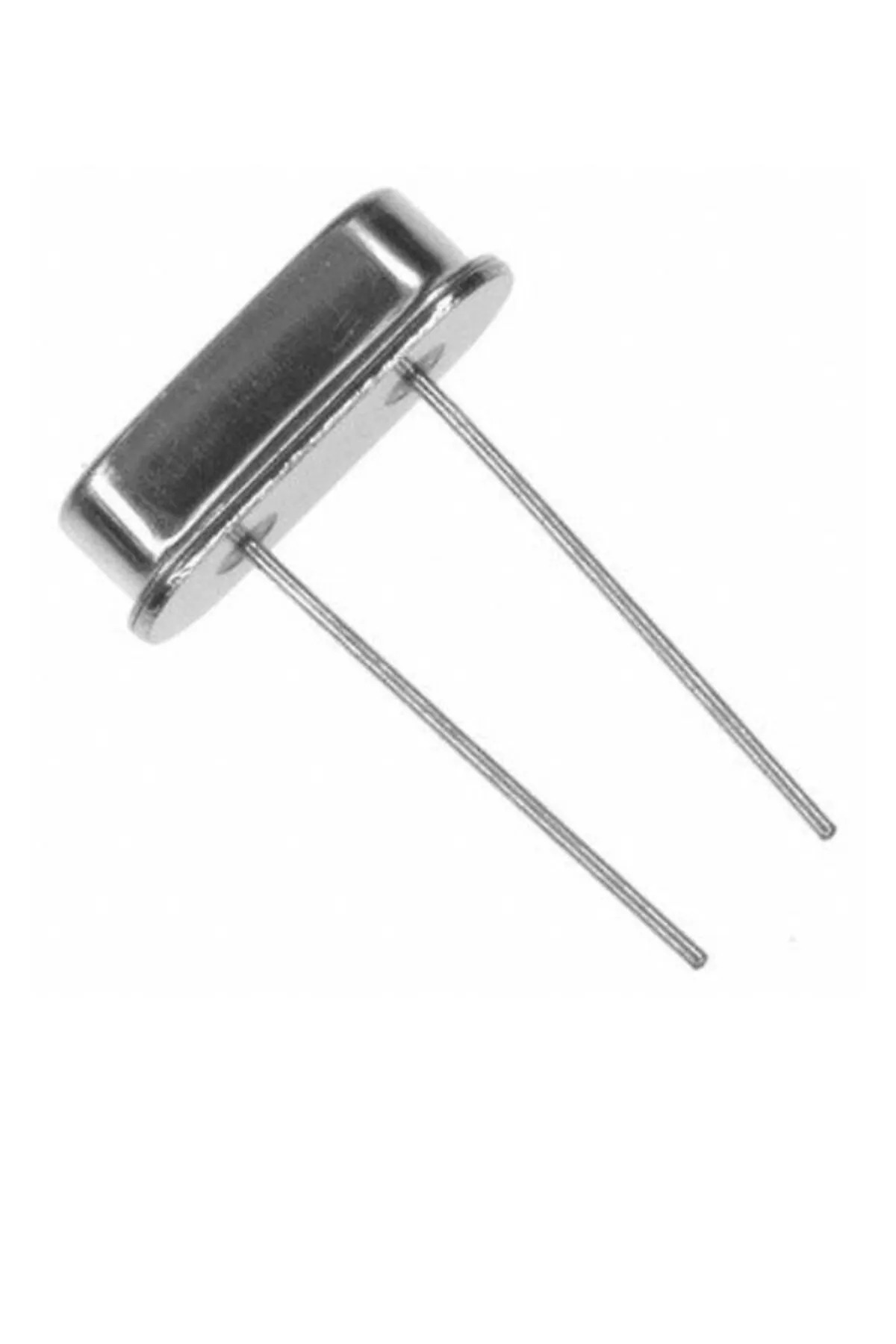

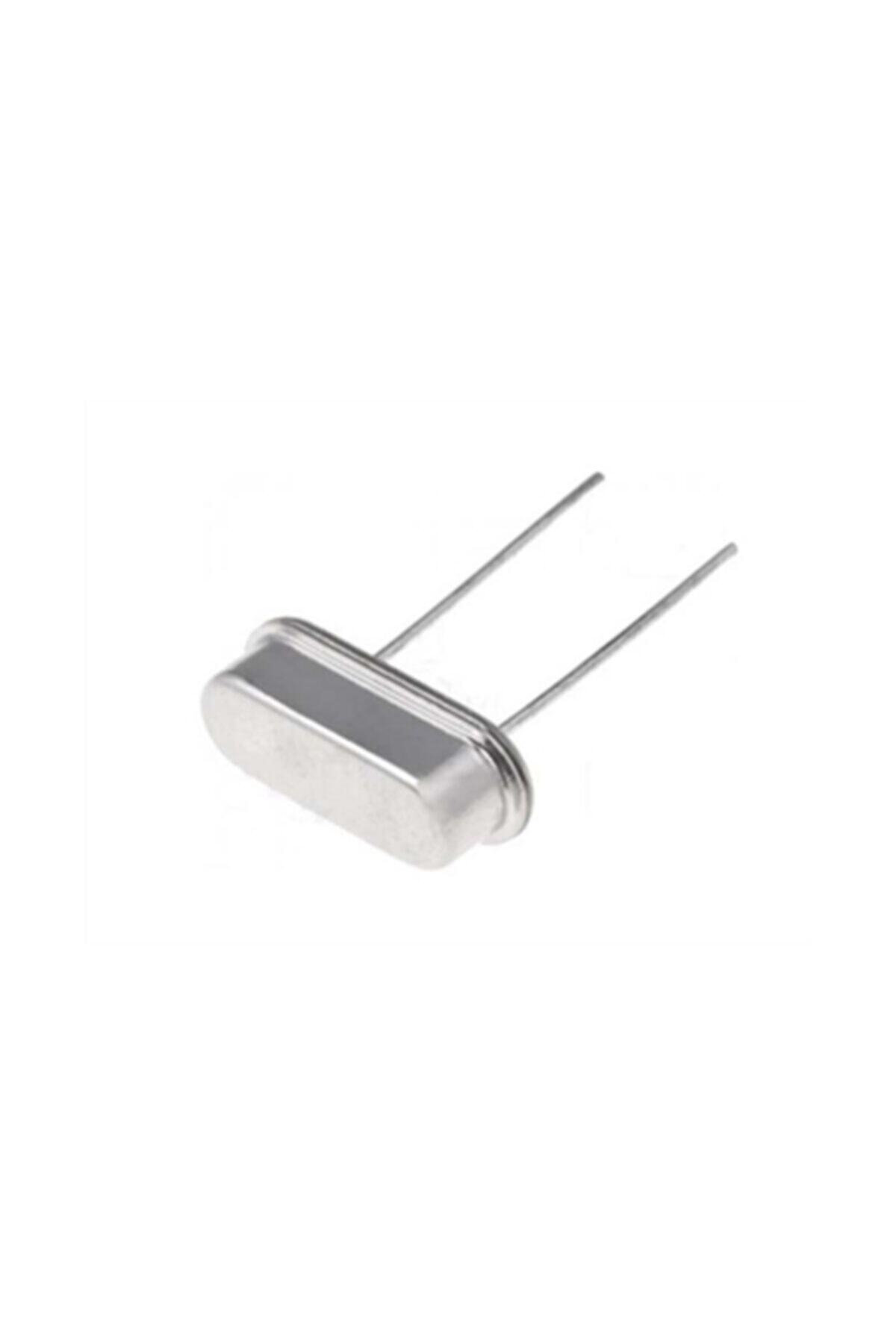

16 MHz HC-49S kristal, uygun osilatör devresinde frekans belirleyici olarak kullanılan pasif elektronik bileşendir. Mikrodenetleyicilerin harici kristal girişlerinde ve uyumlu zamanlama devrelerinde kullanılabilir.
Teknik özellikler
• Nominal frekans: 16 MHz.
• Kılıf sınıfı: HC-49S.
• Bağlantı: iki bacaklı, delikten geçmeli.
• Bileşen türü: pasif kuvars kristal.
• Polarite: kutupsuz.
• Çalışma gereksinimi: uygun osilatör yükselteci ve yük devresi.
Bağlantı ve kullanım
Bu parça, besleme verildiğinde doğrudan kare dalga çıkışı üreten dört bacaklı aktif osilatör değildir. Mikrodenetleyiciye bağlanırken ilgili kartın kristal girişleri kullanılmalı ve saat yapılandırması uygun seçilmelidir.
Yük kondansatörleri kristalin yük kapasitansına, devre girişlerine ve PCB parazitlerine göre belirlenir. Her 16 MHz kristal için aynı kondansatör değerinin doğru olduğu varsayılmamalıdır.
Kristal bağlantıları kısa tutulmalı ve gürültülü güç hatlarından uzak yerleştirilmelidir. Mikrodenetleyicinin 16 MHz’de çalışabilmesi, kendi besleme ve frekans sınırları üzerinden ayrıca kontrol edilmelidir.
