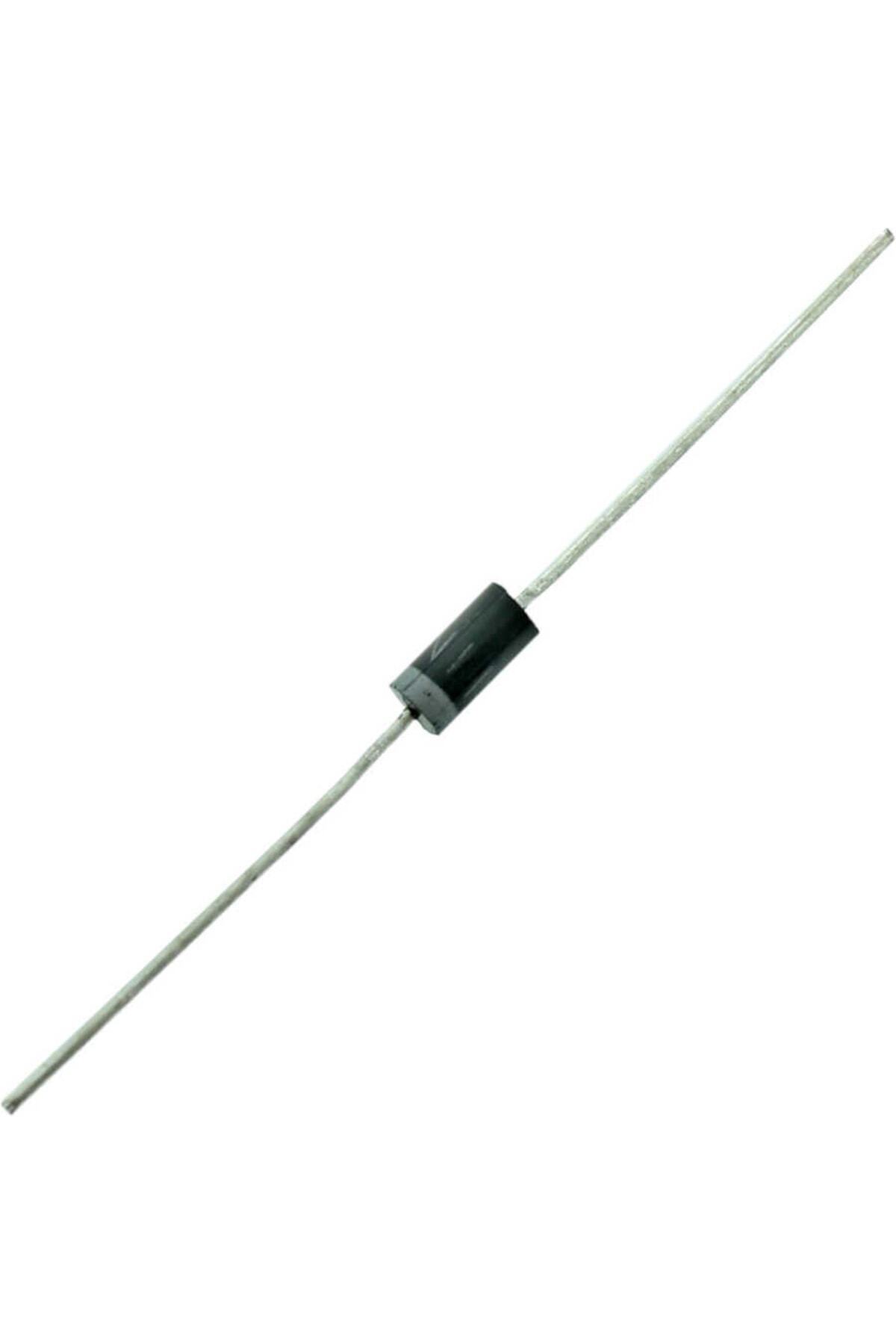

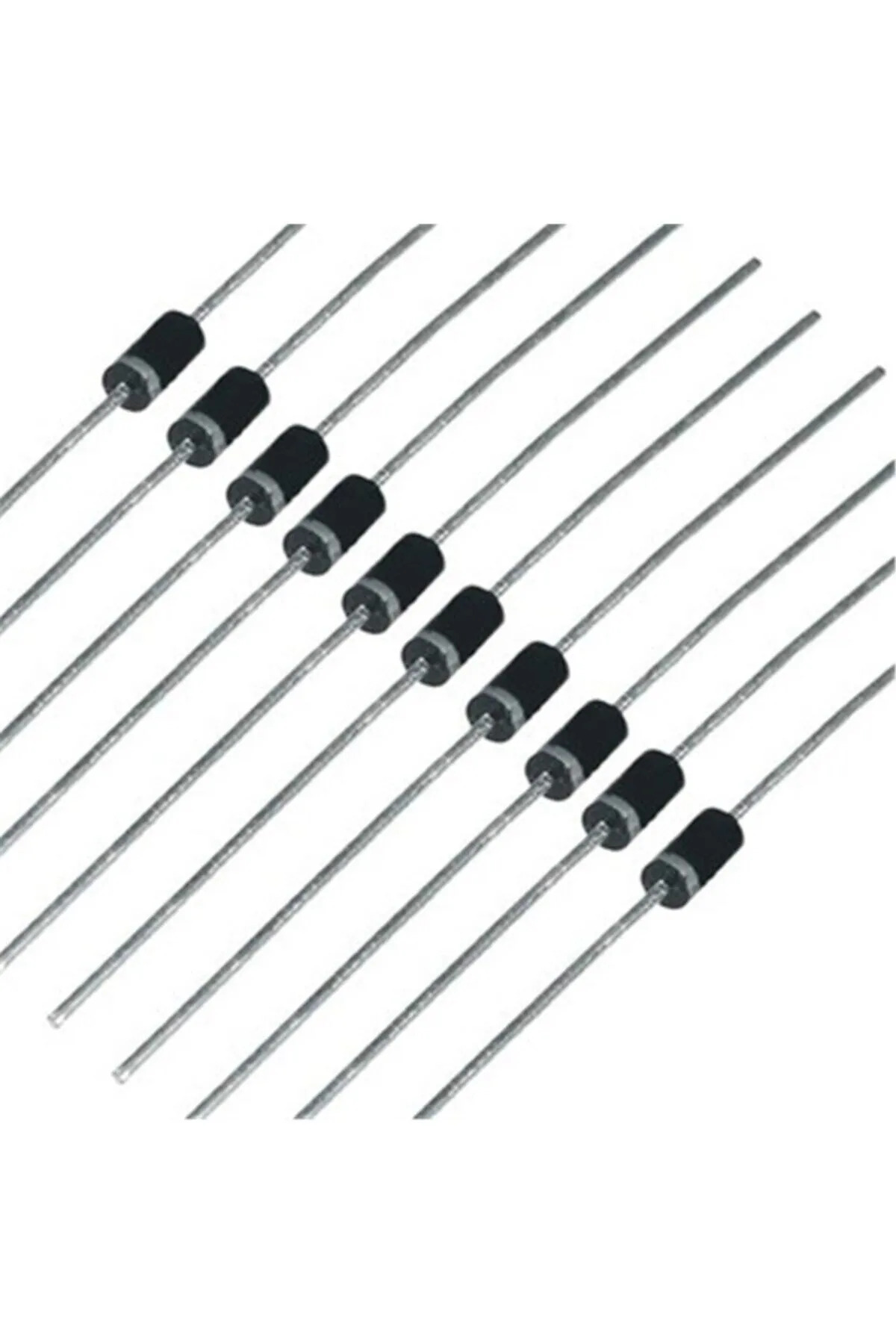

1N4001, genel amaçlı doğrultma ve uygun koruma devrelerinde kullanılan silikon diyottur. Düşük frekanslı güç devreleri, ters polarite düzenlemeleri ve uygun röle koruma uygulamalarında kullanılabilir.
Teknik özellikler
• Diyot türü: standart toparlanmalı doğrultucu.
• Kılıf: DO-41, eksenel bacaklı.
• Tekrarlayan tepe ters gerilim sınırı, VRRM: 50 V.
• Ortalama doğrultulmuş akım sınıfı: 1 A; veri sayfasındaki ısıl koşullara bağlı.
• Referans ileri gerilim üst sınırı: 1 A’de 1,1 V.
• Referans tek darbe akımı: 8,3 ms yarım sinüs için 30 A.
• Gövdedeki bant: katot ucu.
Bağlantı ve kullanım
30 A darbe değeri sürekli çalışma akımı değildir. Aynı şekilde 50 V ters gerilim değeri, devrede oluşabilecek darbeler hesaba katılmadan kullanılmamalıdır.
Diyot yönü, devrenin işlevine göre doğru seçilmelidir. Röle bobini sönümlemede diyot normal çalışma sırasında ters kutuplanacak şekilde yerleştirilir.
1N4001 hızlı veya Schottky diyot değildir. Yüksek frekanslı anahtarlamalı devrelerde toparlanma süresi nedeniyle uygun hızlı diyot seçilmesi gerekebilir.
