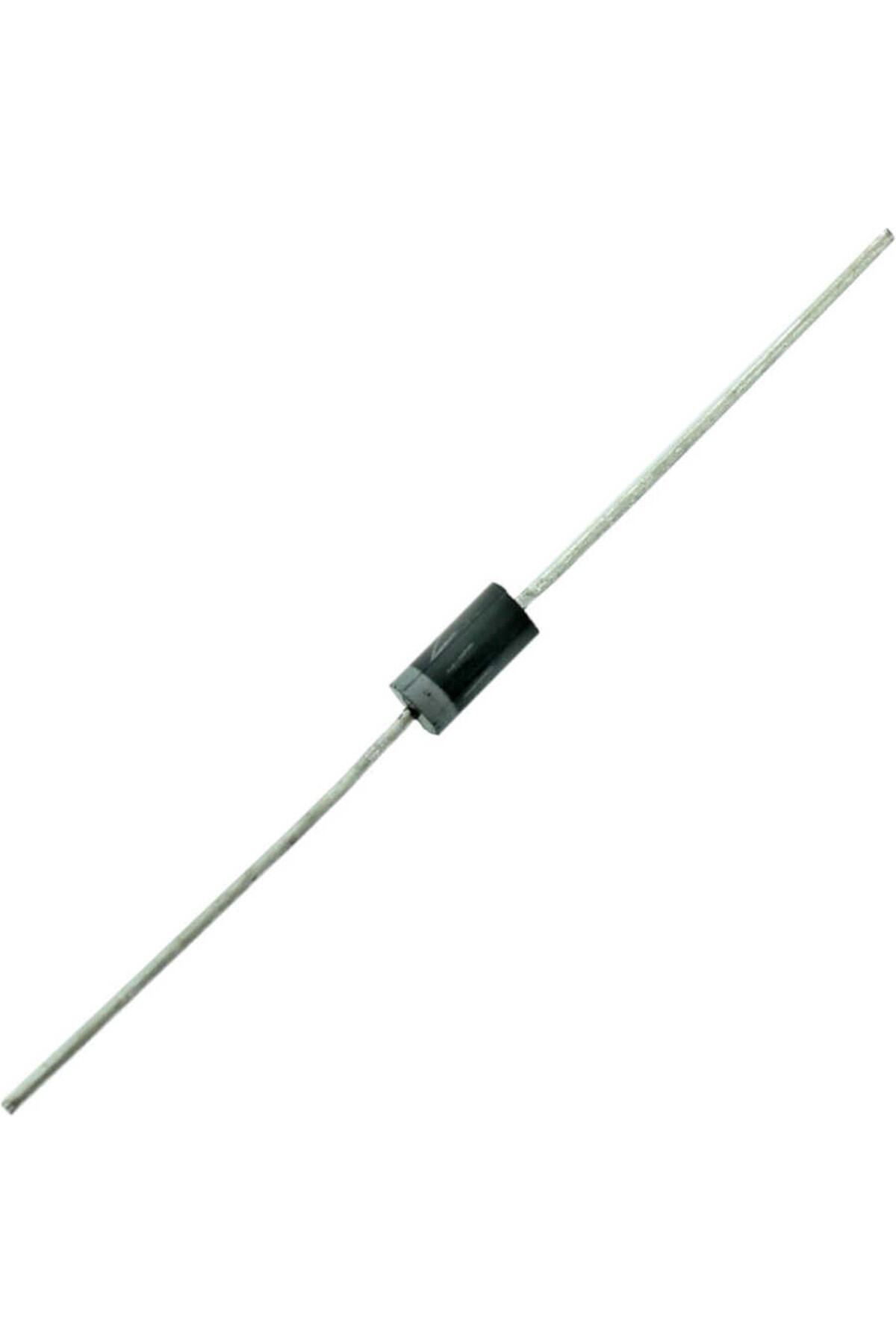

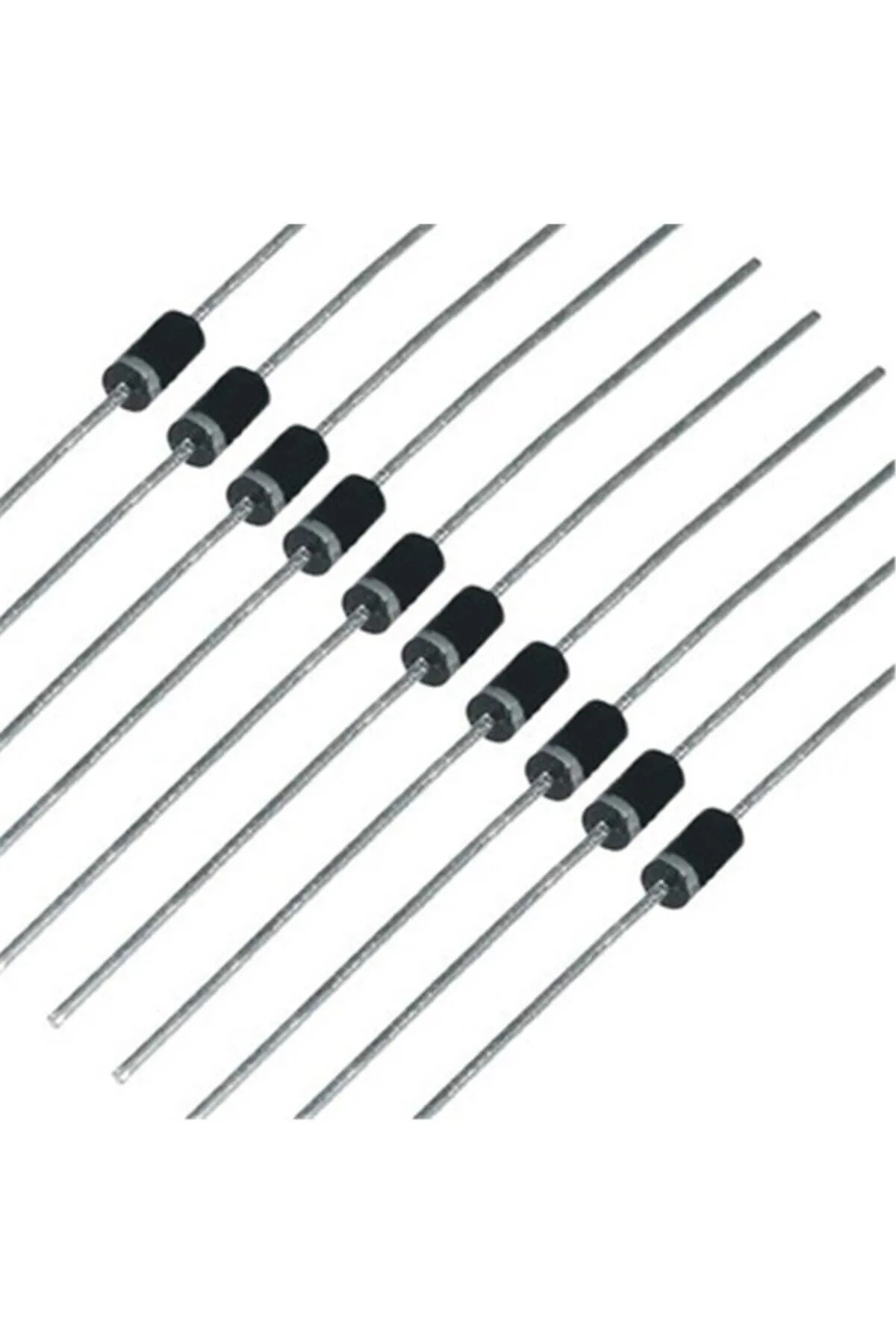

1N4007, güç kaynaklarında ve genel amaçlı doğrultma uygulamalarında yaygın kullanılan silikon diyottur. Akımın bir yönde iletilmesi gereken devrelerde ve uygun yük koruma düzenlerinde kullanılabilir.
Teknik özellikler
• Yapı: standart toparlanmalı doğrultucu diyot.
• Kılıf: DO-41.
• Bağlantı: iki eksenel bacak.
• Tekrarlayan tepe ters gerilim sınırı, VRRM: 1000 V.
• Ortalama doğrultulmuş akım sınıfı: 1 A; belirtilen soğutma koşullarında.
• Referans ileri gerilim üst sınırı: 1 A’de 1,1 V.
• Katot işareti: gövde üzerindeki bant.
Kullanım ve sınırlar
1000 V değeri tepe ters gerilim derecesidir; diyodun 1000 V AC girişe doğrudan uygun olduğu anlamına gelmez. Devrenin izolasyonu, tepe gerilimi, darbeleri ve diğer bileşenleri ayrı değerlendirilmelidir.
İleri yönde oluşan gerilim düşümü güç kaybına neden olur. Akım arttıkça ve ortam ısındıkça termal sınırlar kontrol edilmelidir.
1N4007, yüksek frekanslı güç anahtarlama için hızlı diyot yerine otomatik olarak seçilmemelidir. Uygulamaya göre ultrafast veya Schottky diyot gerekebilir.
