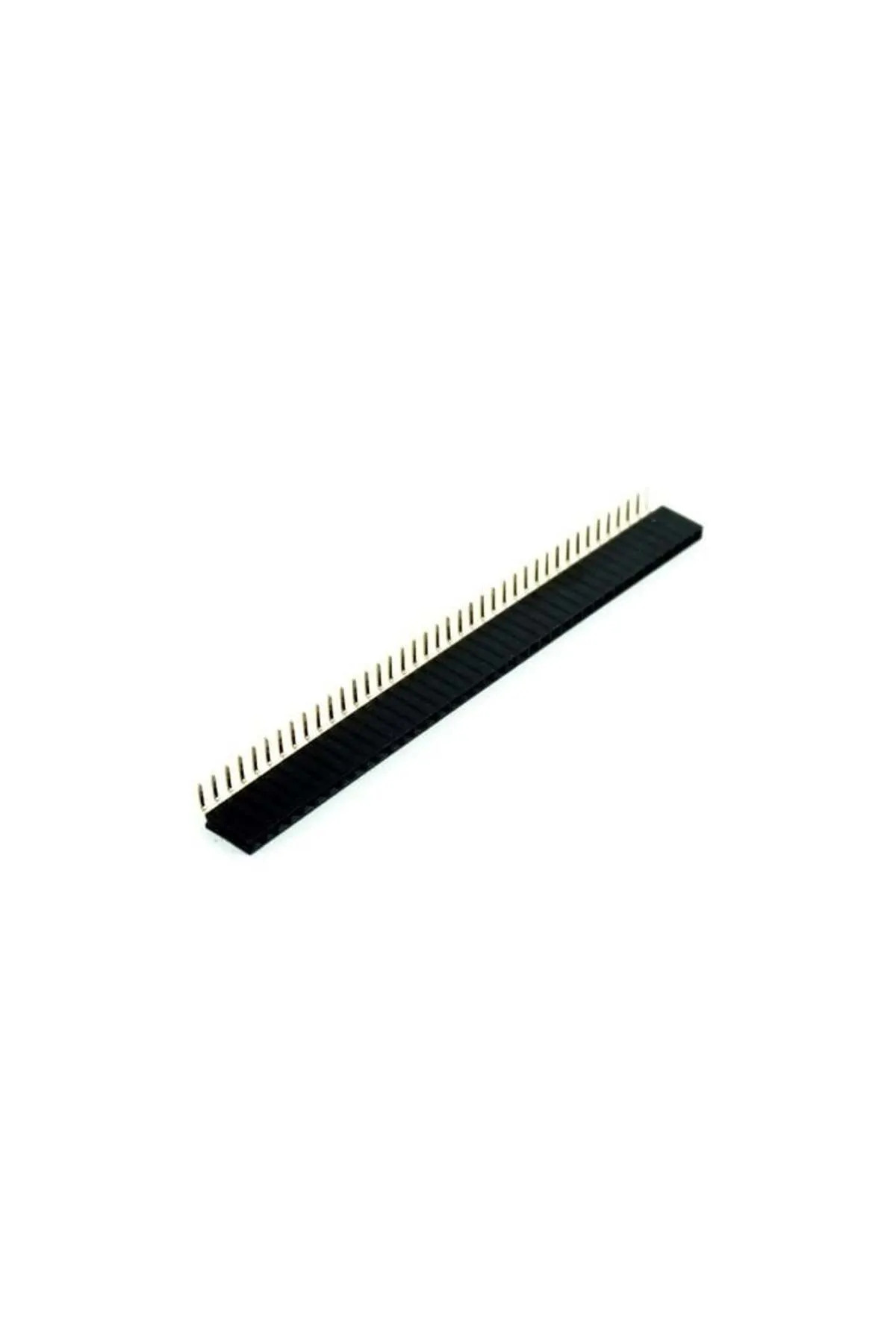

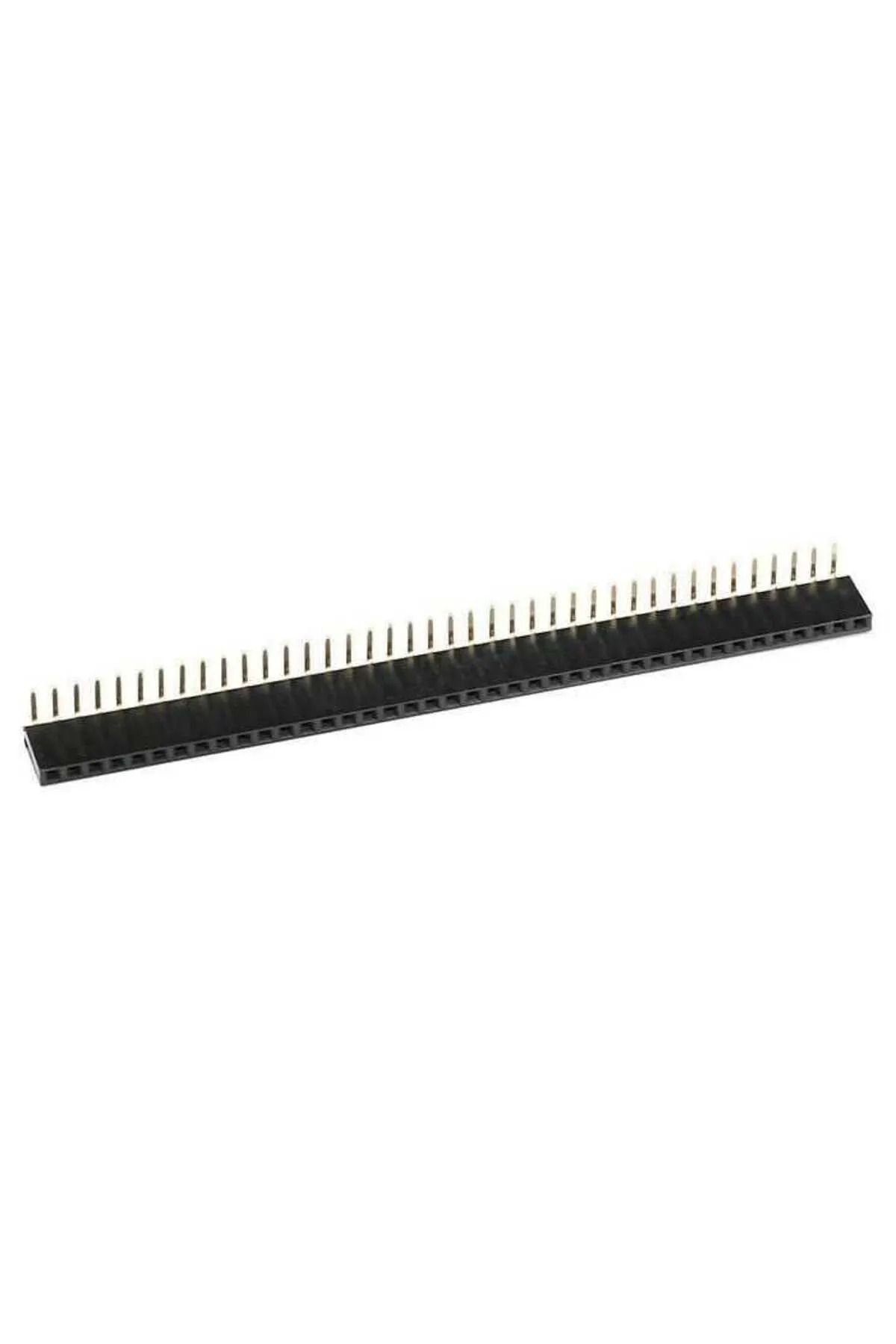

1x40 Dişi Header 2,54 mm 90 Derece

90 derece dişi header, kart kenarında yatay bir soket sırası oluşturur. Kablo veya erkek pinli modül bağlantısının karttan dik çıkmasını istemediğiniz yerleşimlerde kullanılabilir. Sökülüp takılabilen bağlantı, modül değişimini ve bakımını kolaylaştırır.

Teknik özellikler

• Sıra ve temas sayısı: 1 × 40.

• Temas türü: dişi.

• Pin merkezleri arası mesafe: 2,54 mm.

• Yapı: 90 derece açılı PCB bağlantısı.

• Montaj: bacaklar PCB deliklerinden geçirilip lehimlenir.

Bağlantı ve kullanım

• PCB delik merkezlerini ve karşı konnektörün pin aralığını kontrol edin. Pin sayısı aynı olsa bile 2,00 mm ve 2,54 mm ürünler birbirine uymaz.

• Önce bir bacağı lehimleyin, hizayı düzeltin ve kalan bacakları lehimleyin. Isıyı gereğinden uzun uygulamayın.

• Dişi gövdeyi kısaltmak temas yuvasını zedeleyebilir. Kesim yapılacaksa sınırdaki yuvanın kaybını hesaba katın; montaj sonrası gevşek veya hasarlı kontak bırakmayın.

Dikkat edilmesi gerekenler

• Bu konnektörün güç ve sinyal pin görevlerini devre tasarımı belirler; konnektörün kendisinde sabit VCC/GND sırası yoktur.

• Üretici serisi belirtilmeyen header için belirli akım, gerilim, kontak kaplama kalınlığı veya sıcaklık sınırı garanti edilmez. Yüksek akım bağlantılarında uygun belgeli güç konnektörü kullanın.
