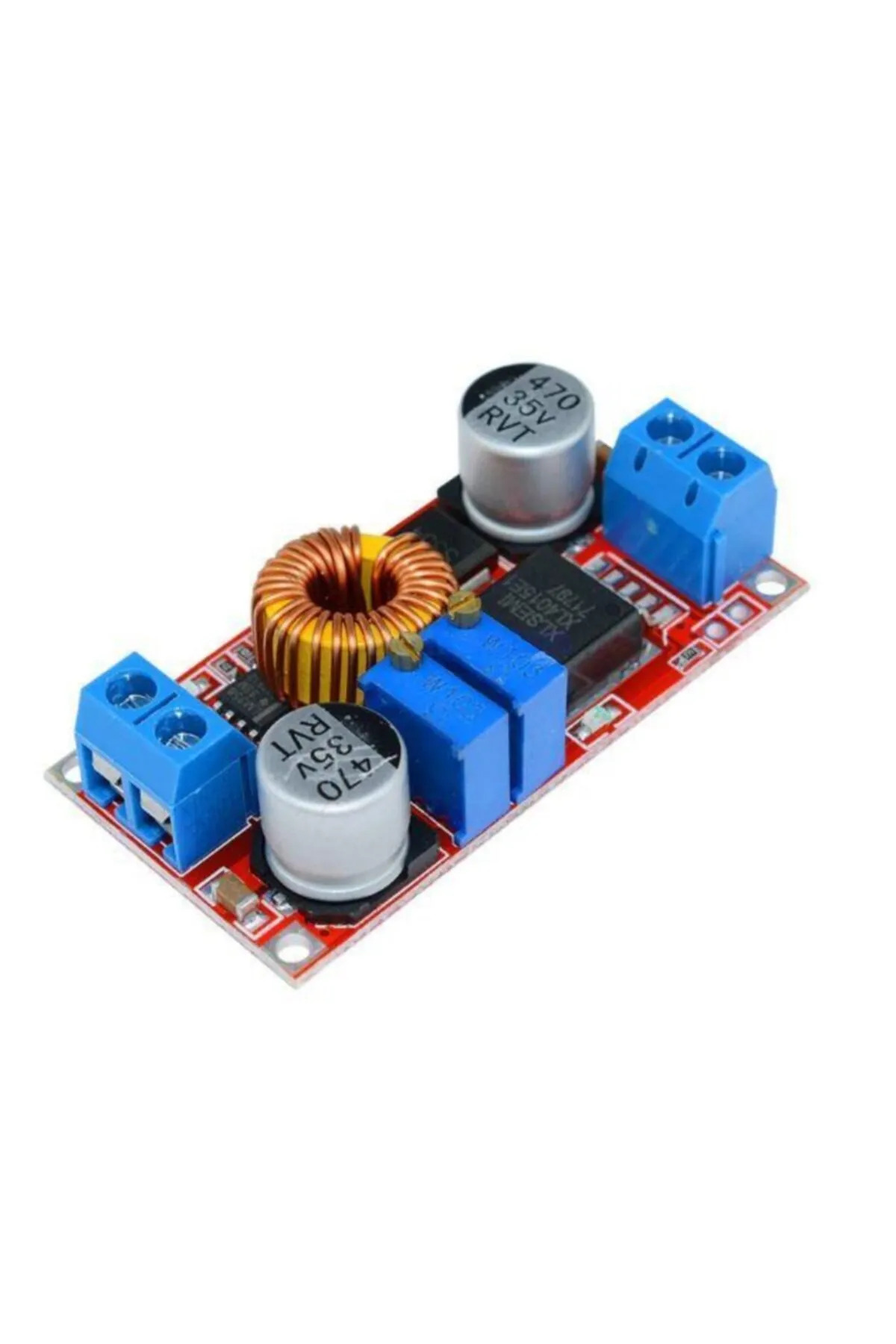

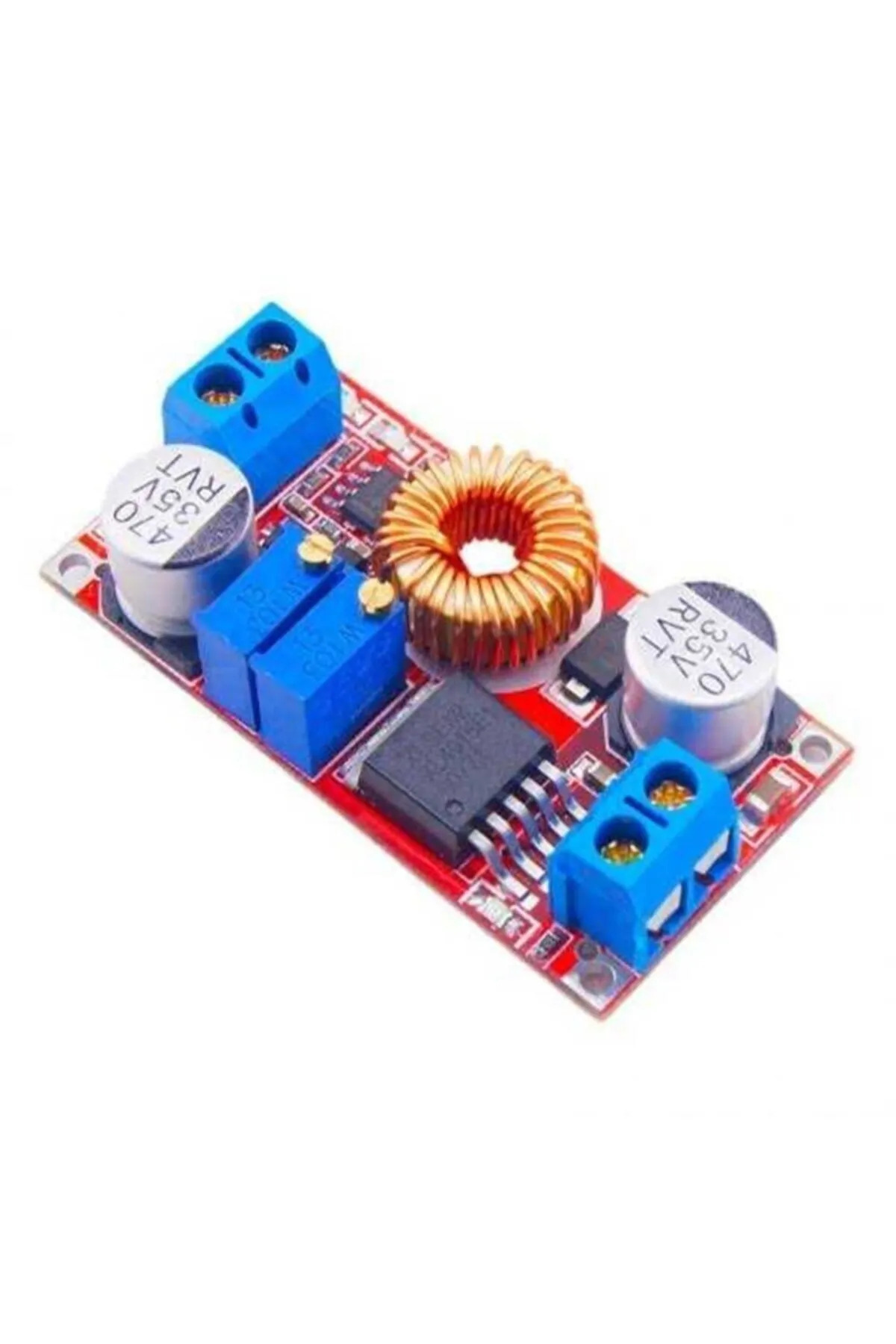

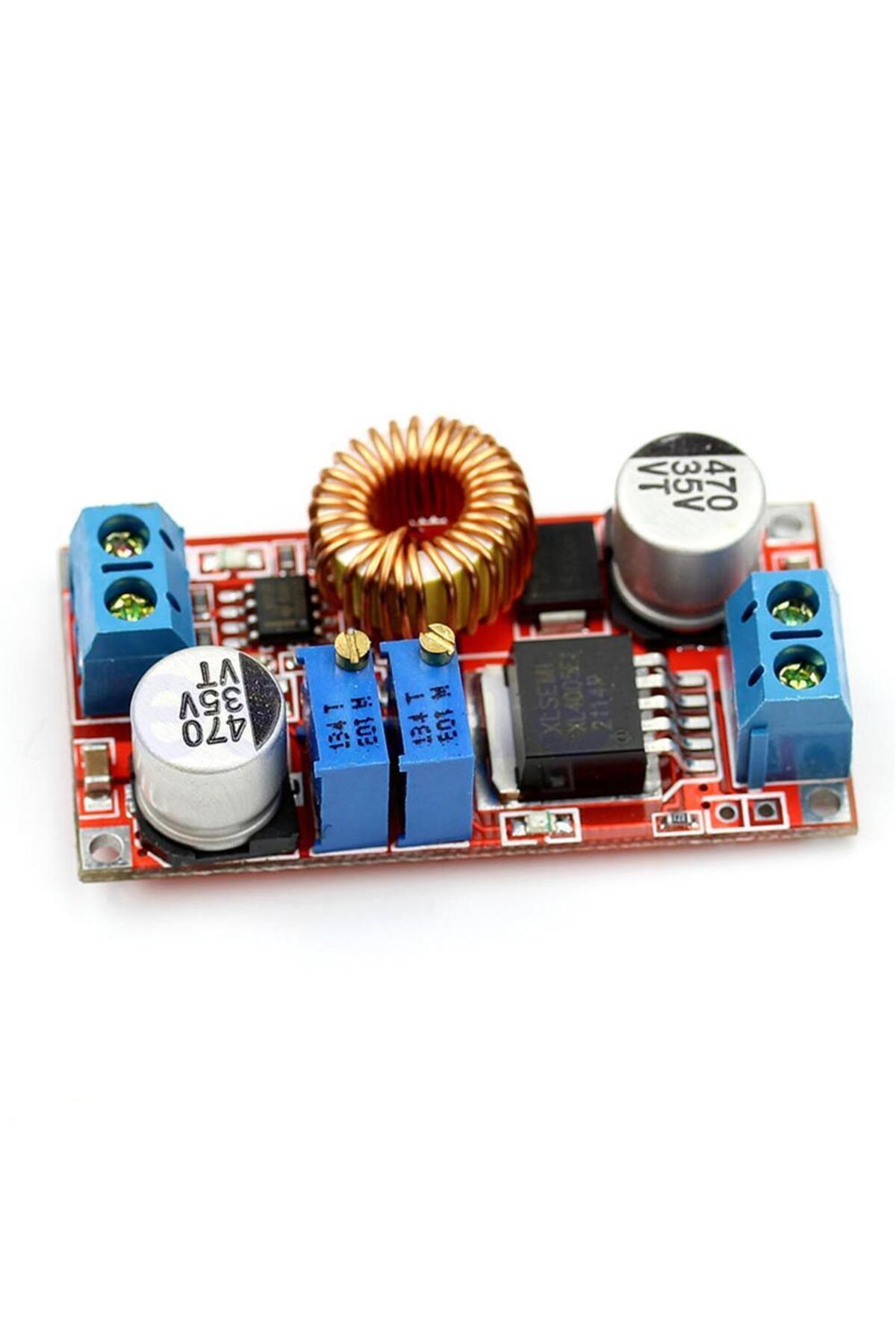

XL4015 Akım Voltaj Ayarlı Kırmızı DC DC Modül

Kırmızı XL4015 CC/CV modül, daha yüksek DC beslemeyi ayarlanabilir çıkış gerilimine düşürürken yük akımının sınırlandırılmasına da olanak sağlar. İki trimpotun ayrı görevleri, laboratuvar denemelerinde ve uygun LED sürme uygulamalarında gerilim ile akımı birlikte ayarlamayı kolaylaştırır.

Anahtarlamalı buck dönüşüm, lineer regülatöre göre yüksek akımlı uygulamalarda daha düşük kayıp sağlayabilir. Bununla birlikte bobin, diyot, PCB ve soğutma gerçek kart kapasitesini belirler. 5 A entegre sınıfı ve 75 W ticari tanımı, tüm koşullarda sürekli kart çıkışı olarak değerlendirilmemelidir.

Teknik özellikler

• Yonga ailesi: XL4015; buck/step-down.

• Temkinli DC giriş sınıfı: 8–32 V.

• Ayarlanabilir çıkış: yaklaşık 1,3–30 V; girişten düşük olmalıdır.

• Anahtarlama frekansı: XL4015 için nominal 180 kHz.

• Bağlantılar: IN+, IN−, OUT+, OUT−.

• Kontrol: gerilim ve akım sınırı için iki trimpot.

• Akım sınıfı: 5 A; sürekli kullanılabilir akım, termal tasarıma ve dönüşüm koşullarına bağlıdır.

Bağlantı ve kullanım

• Giriş ve çıkış uçlarını PCB baskısından belirleyin. Önce yük bağlamadan doğru kutuplu DC giriş verip çıkış gerilimini ölçerek ayarlayın.

• Akım sınırını uygun elektronik yük veya test yükü ve seri ampermetreyle ayarlayın. CV çıkış gerilimini tutar; yük sınırı aştığında CC akımı sınırlamak için gerilimi düşürür. Bilinmeyen kartta doğrudan kısa devreyle ayar yapmayın.

• Kablo kesiti ve sigortayı giriş/çıkış akımına göre seçin. Giriş ile çıkış arasında regülasyona yeterli gerilim farkı bırakın.

Dikkat edilmesi gerekenler

• 38 V gibi ilan üst sınırları XL4015 üreticisinin 36 V çalışma sınırını aşabilir; bu değerler kopyalanmadı.

• Akım algılama şöntünü atlayabilecek şekilde IN− ile OUT− uçlarını dışarıdan köprülemeyin. İzolasyon varmış gibi de değerlendirmeyin.

• Bu kart tek başına tam bir lityum batarya şarj ve koruma sistemi değildir. Ters akım, şarj sonlandırma ve pil koruması ayrıca tasarlanmalıdır.
