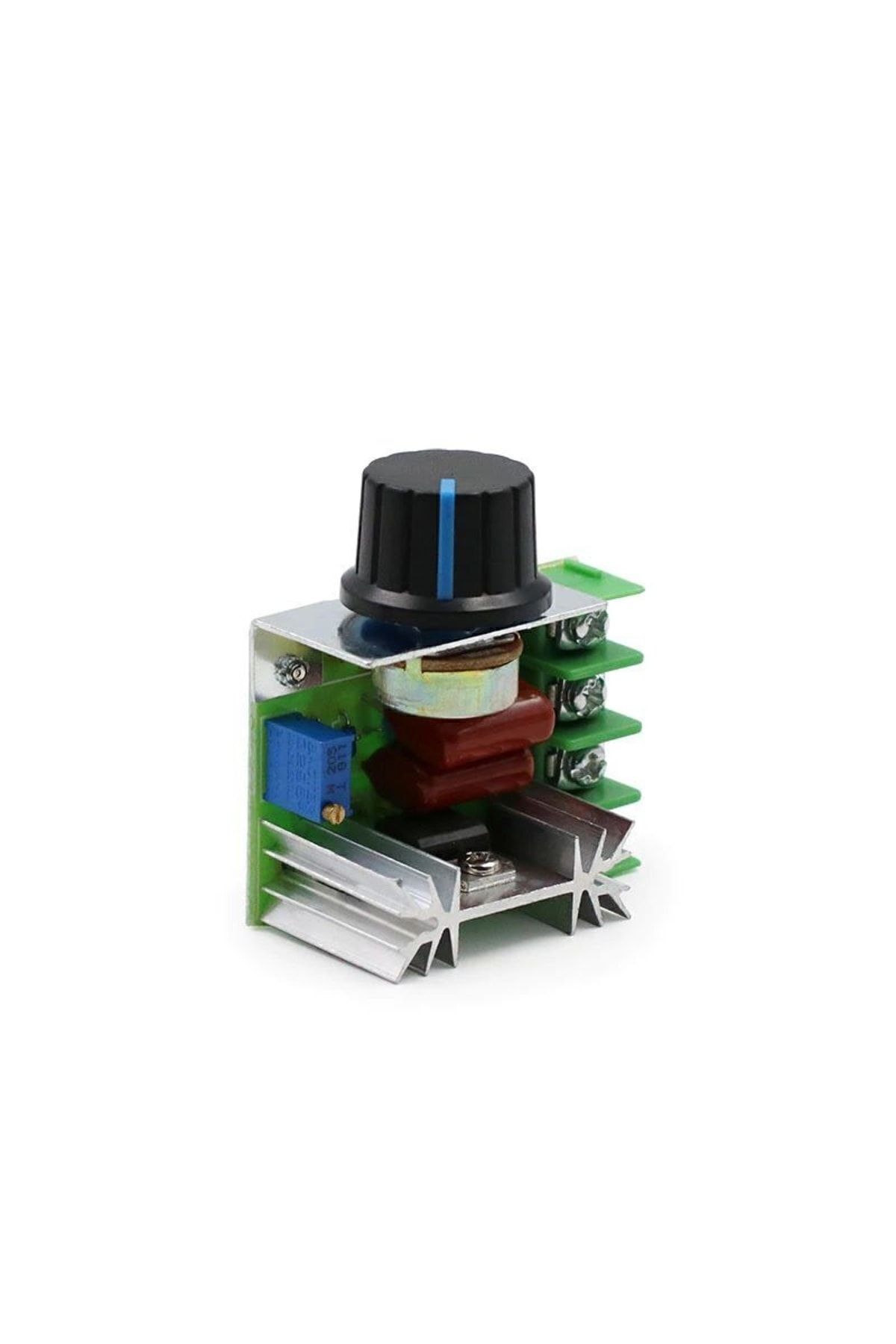

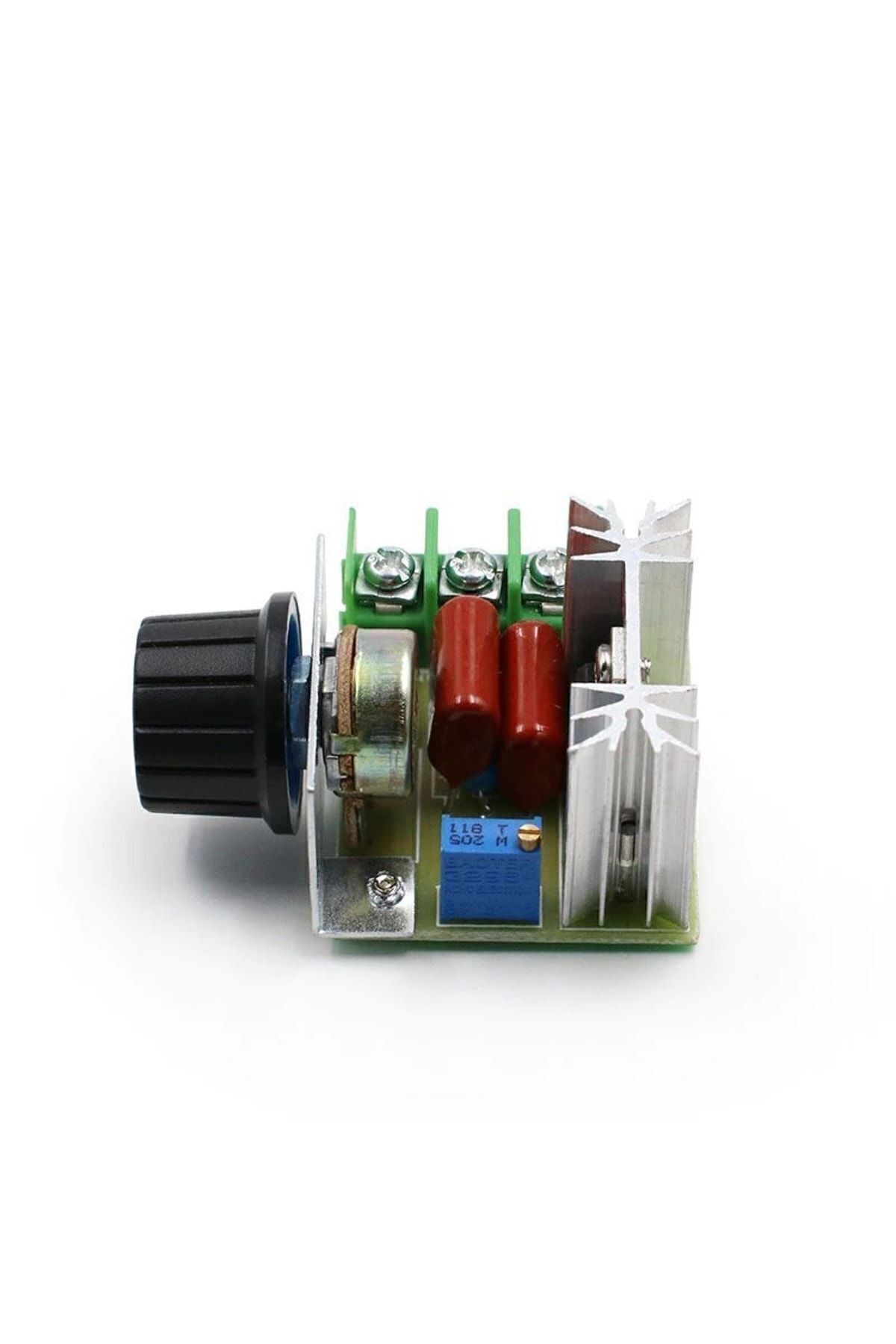

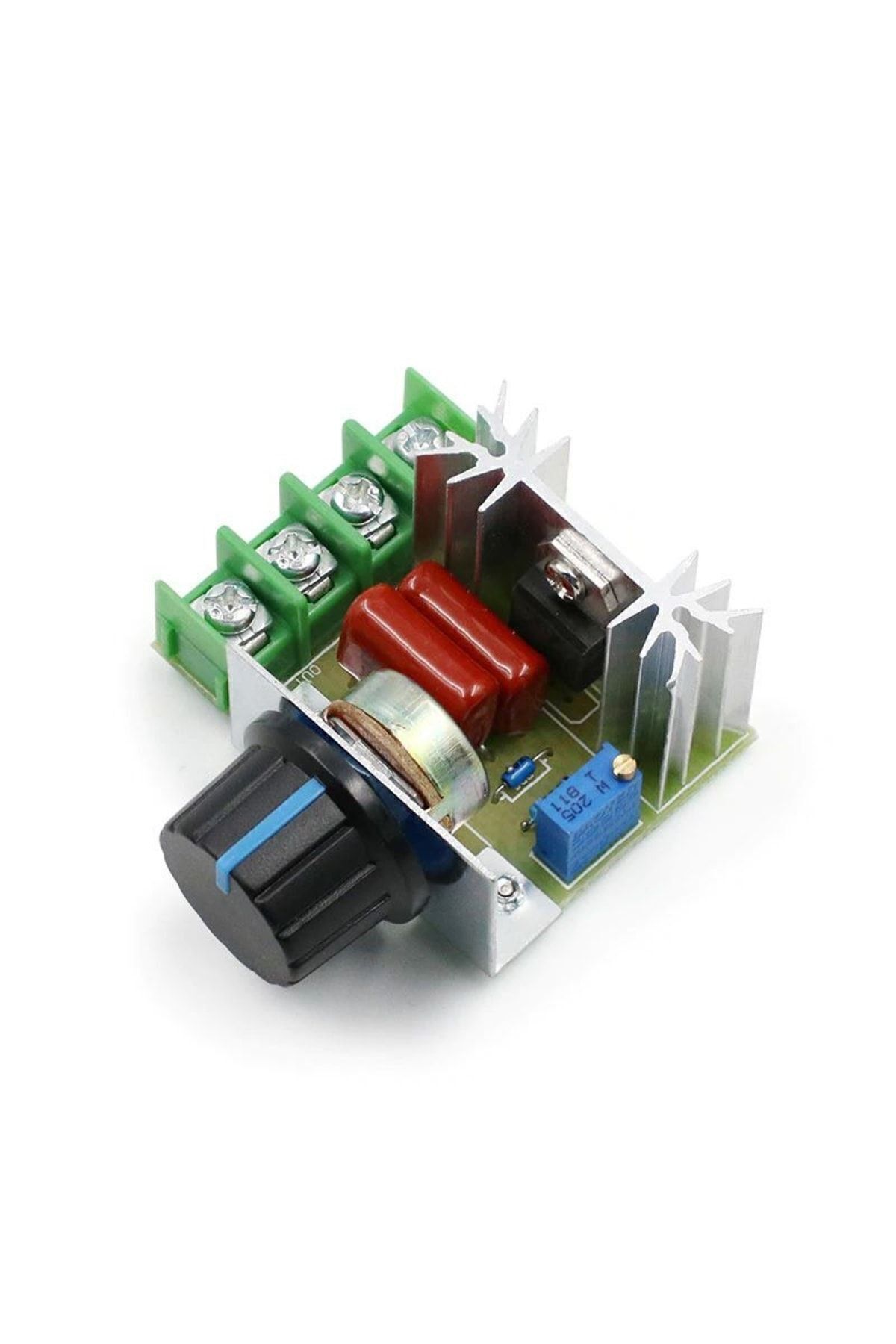

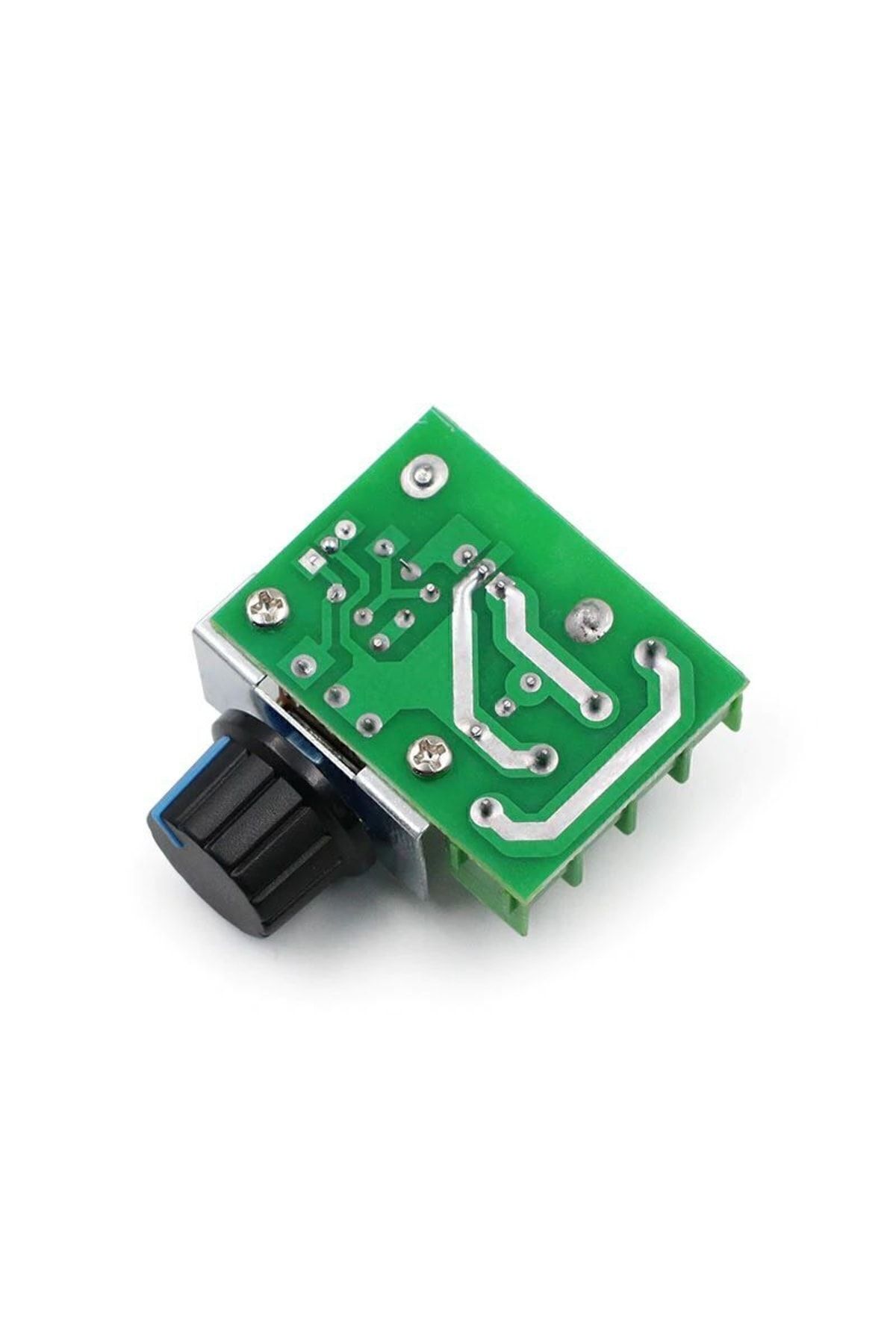

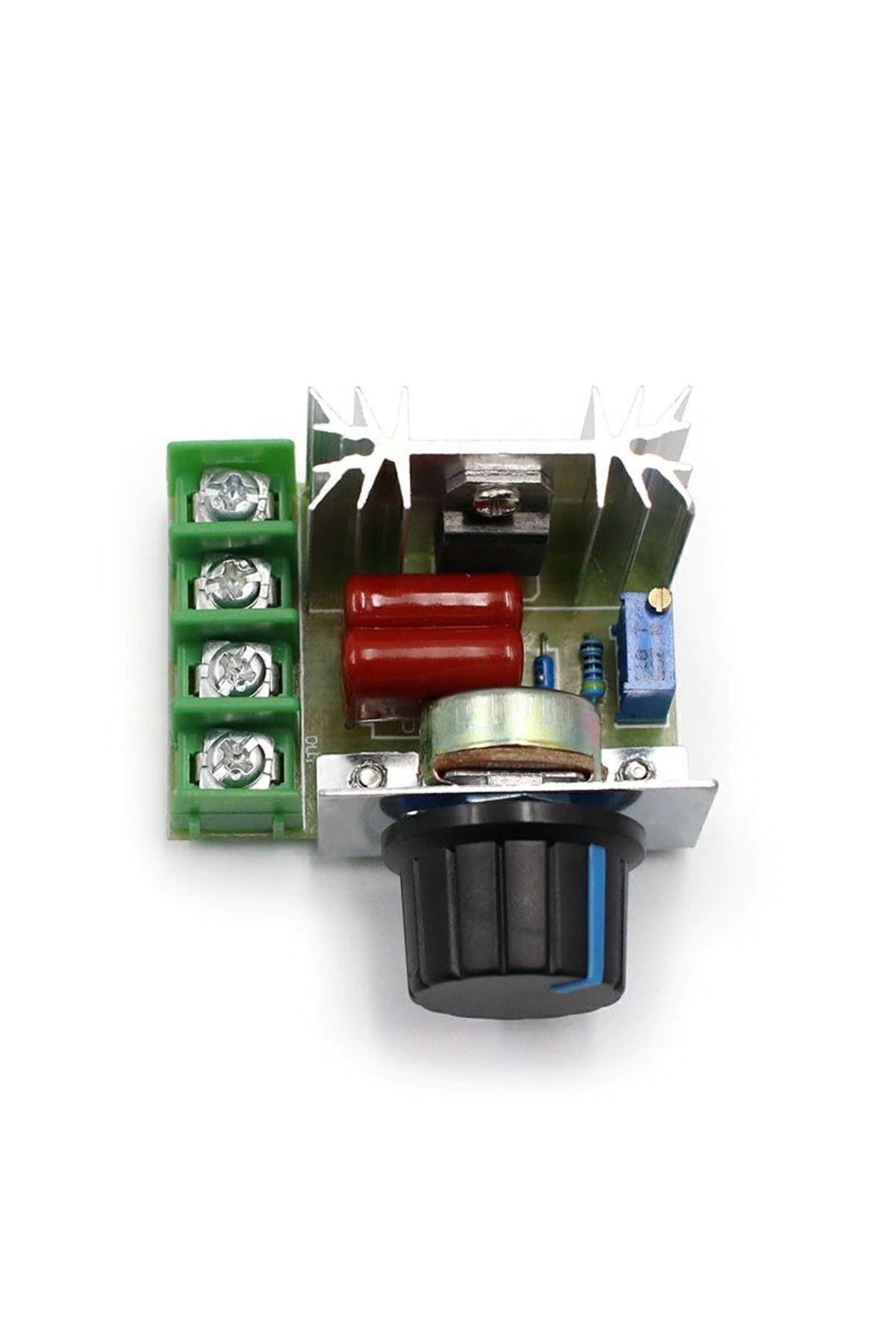

220 V AC dimmer kartı, şebeke geriliminin her yarım periyodunda iletim süresini değiştirerek bağlı yükün etkin gücünü ayarlar. Potansiyometreyle akkor lamba parlaklığı veya uygun rezistanslı yükün gücü kontrol edilebilir.
Uygun üniversal fırçalı motorlarda hız ayarı amacıyla kullanılabilir. Her fan veya AC motor dimmerle kontrol edilemez; motorun ve varsa iç elektronik sürücüsünün faz kesme kontrolüne uygun olması gerekir.
Teknik özellikler
Besleme sınıfı: 220 V AC.
Kontrol: manuel potansiyometre ve faz kesme.
Ürün sınıf adı: 2000 W; doğrulanmış sürekli yük kapasitesi olarak kullanılmaz.
Bağlantı: şebeke giriş ve yük çıkış klemensleri.
Soğutma: kart üzerinde metal soğutucu.
Bağlantı ve kullanım
Montajı şebeke enerjisi kesilmişken, uygun muhafaza, kablo kesiti, sigorta ve izolasyonla yetkin kişi yapmalıdır. Kartın IN/OUT yazılarına göre giriş ve yük bağlantılarını belirleyin.
Önce yük tipinin uygunluğunu ve yükün kalkış akımını kontrol edin. Düşük güçte deneyerek kartın ve bağlantıların ısınmasını izleyin.
Potansiyometreyi başlangıçta düşük güç konumuna alın; ancak düşük ayarı enerjisiz durum sanmayın. Güvenli kapatma için ayrıca uygun kesici kullanın.
Dikkat edilmesi gerekenler
Kart şebekeden galvanik olarak yalıtılmış kabul edilmez. Açık karta, soğutucuya ve potansiyometre metaline çalışma sırasında dokunmayın.
DC motorlara, indüksiyon motorlarına, dim edilemeyen LED sürücülerine ve elektronik cihazlara genel uyumluluk vaadi verilmez.
2000 W etiketine dayanarak sürekli tam yük bağlamayın; triyak, soğutma, klemens ve PCB sınırları birlikte doğrulanmalıdır.
