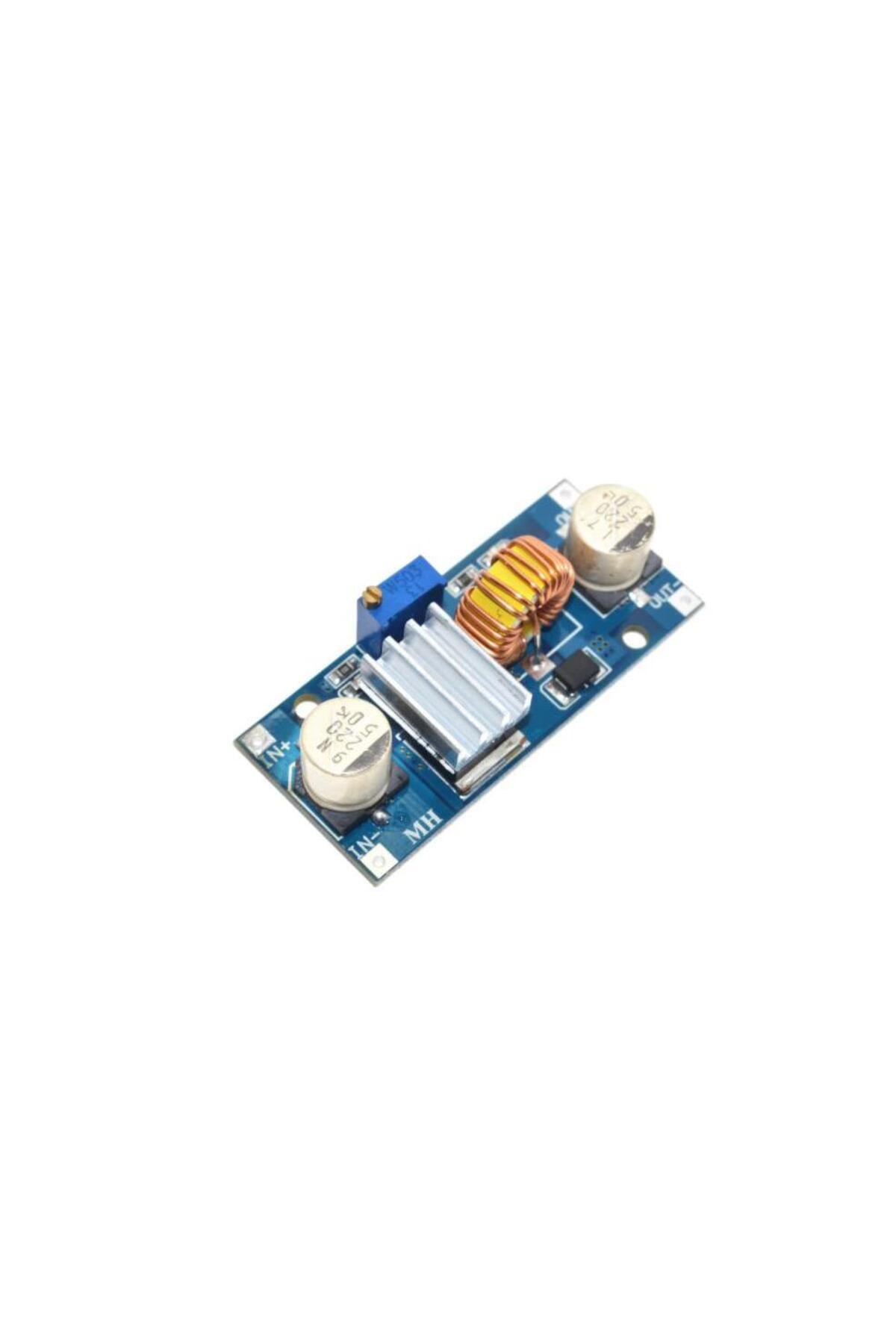

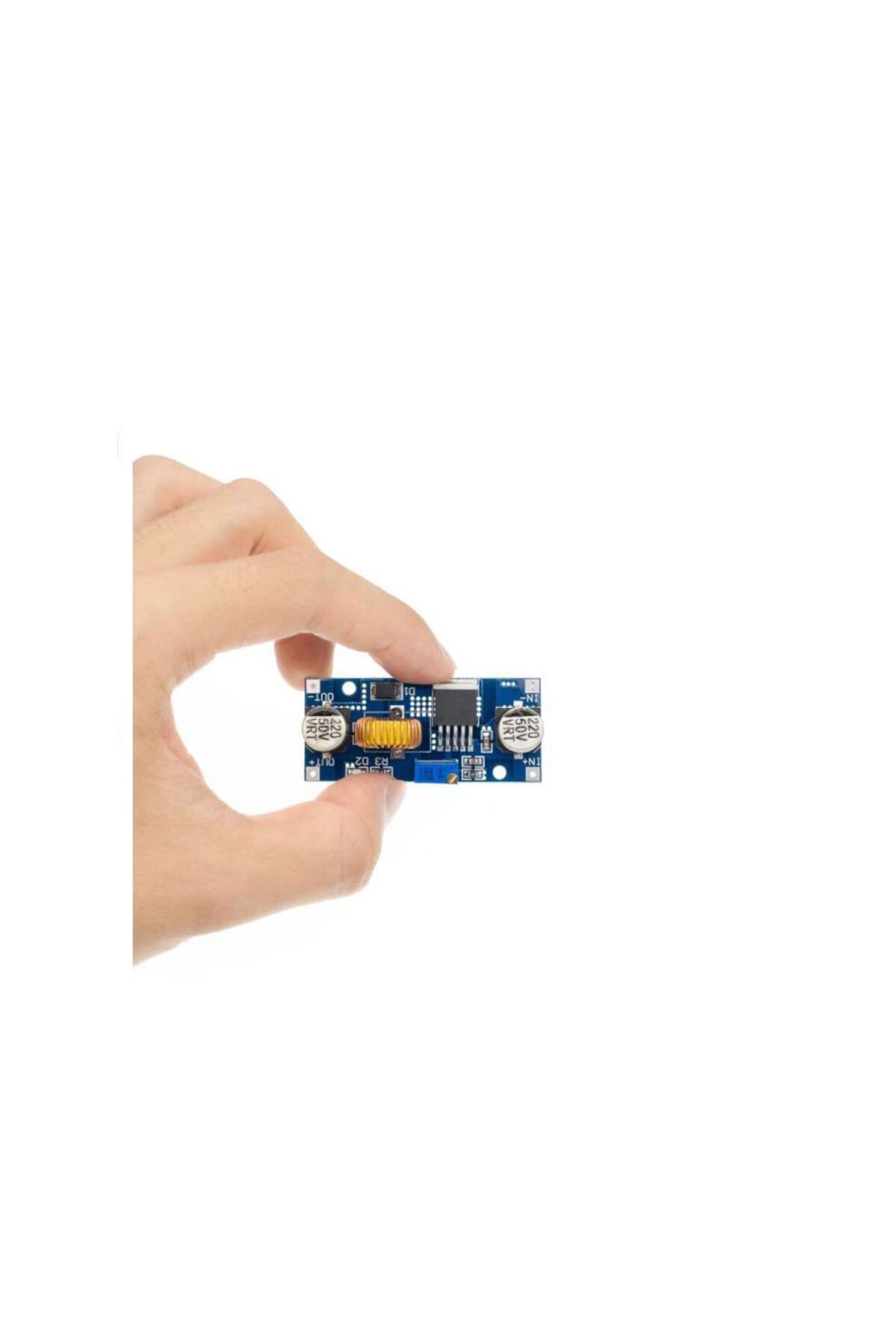

XL4015 Ayarlanabilir Voltaj Düşürücü Soğutuculu

Soğutuculu XL4015 modül, daha yüksek DC beslemeden ayarlanabilir daha düşük çıkış gerilimi elde etmek için kullanılır. Tek ayar trimpotu çıkış gerilimini belirler; görseldeki kartta kullanıcı tarafından ayarlanabilen ayrı CC akım trimpotu yoktur.

Anahtarlamalı buck dönüşüm, lineer regülatöre göre yüksek akımlı uygulamalarda daha düşük kayıp sağlayabilir. Bununla birlikte bobin, diyot, PCB ve soğutma gerçek kart kapasitesini belirler. 5 A entegre sınıfı ve 75 W ticari tanımı, tüm koşullarda sürekli kart çıkışı olarak değerlendirilmemelidir.

Teknik özellikler

• Yonga ailesi: XL4015; buck/step-down.

• Temkinli DC giriş sınıfı: 8–36 V.

• Ayarlanabilir çıkış: 1,25–32 V; girişten düşük olmalıdır.

• Anahtarlama frekansı: XL4015 için nominal 180 kHz.

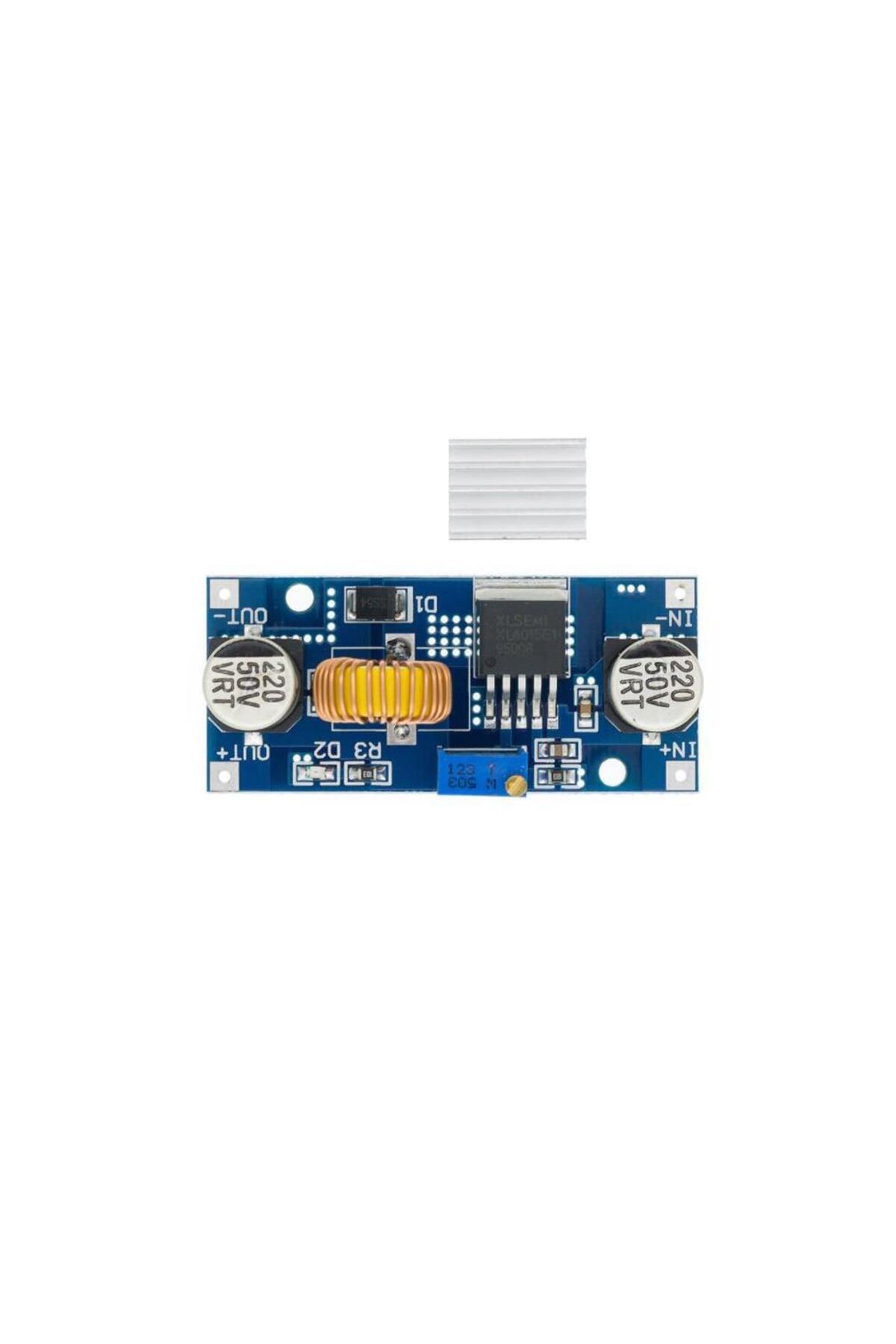

• Bağlantılar: IN+, IN−, OUT+, OUT−.

• Kontrol: gerilim ayarı için tek trimpot.

• Akım sınıfı: 5 A; sürekli kullanılabilir akım, termal tasarıma ve dönüşüm koşullarına bağlıdır.

Bağlantı ve kullanım

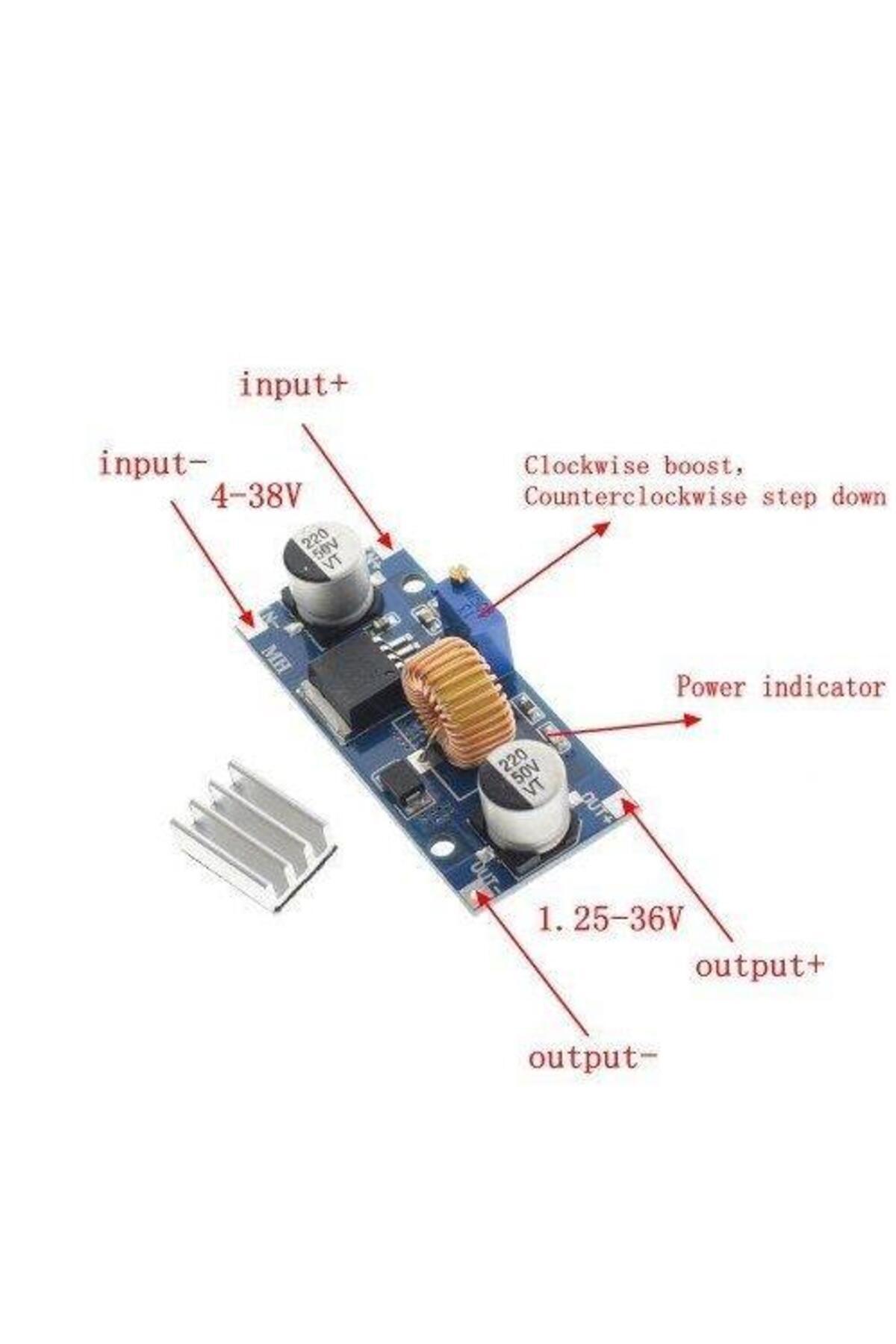

• Giriş ve çıkış uçlarını PCB baskısından belirleyin. Önce yük bağlamadan doğru kutuplu DC giriş verip çıkış gerilimini ölçerek ayarlayın.

• Yükü kademeli artırın; çıkış gerilimini, bobin/diyot ve entegre sıcaklıklarını izleyin. Soğutucunun devreyi kısa devre etmediğini ve doğru yüzeye temas ettiğini kontrol edin.

• Kablo kesiti ve sigortayı giriş/çıkış akımına göre seçin. Giriş ile çıkış arasında regülasyona yeterli gerilim farkı bırakın.

Dikkat edilmesi gerekenler

• 38 V gibi ilan üst sınırları XL4015 üreticisinin 36 V çalışma sınırını aşabilir; bu değerler kopyalanmadı.

• Tek trimpotlu kartı akımı ayarlanabilen CC/CV modül gibi kullanmayın.

• Bu kart tek başına tam bir lityum batarya şarj ve koruma sistemi değildir. Ters akım, şarj sonlandırma ve pil koruması ayrıca tasarlanmalıdır.
