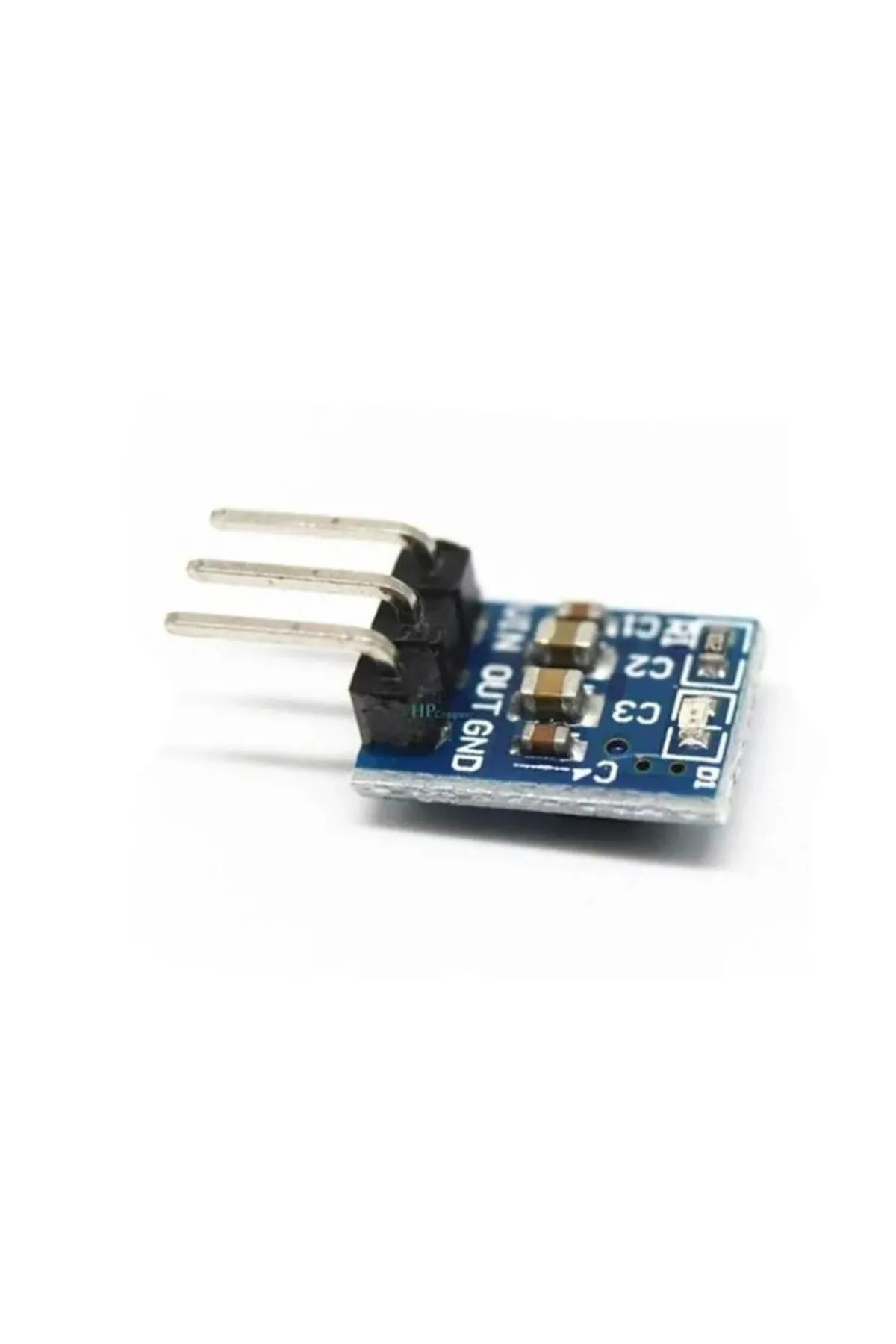

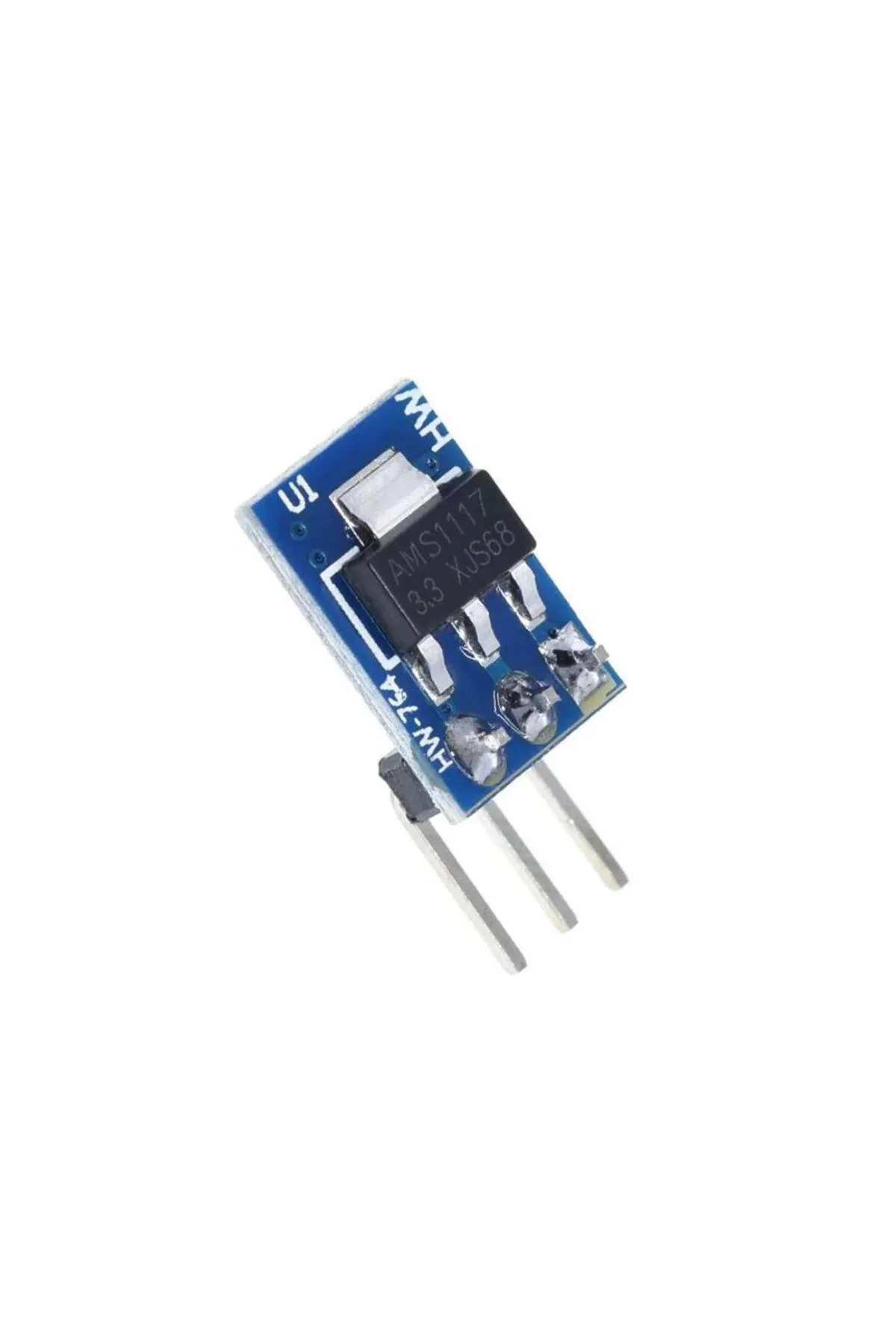

AMS1117 5 V regülatör kartı, daha yüksek DC beslemeyi elektronik devrelerin kullanabileceği sabit 5 V seviyesine düşürür. Dikey kullanılabilen kompakt pinli yapısı, prototiplerde besleme bağlantısını kolaylaştırır.
Kart anahtarlamalı bir buck dönüştürücü değil, lineer regülatördür. Fazla giriş gerilimi ısı olarak harcanır. Bu nedenle gerilim farkı büyüdükçe kartın sürekli sağlayabileceği akım azalır; katalogdaki üst akım değeri her girişte kullanılabilir anlamına gelmez.
Teknik özellikler
Regülatör ailesi: AMS1117.
Çıkış: sabit 5 V DC.
Temkinli giriş aralığı: 6,5–12 V DC; yük altında regülasyon ve ısınma kontrolü gerekir.
Akım sınıfı: 800 mA üst sınır sınıfı; kart için kesintisiz garanti değildir.

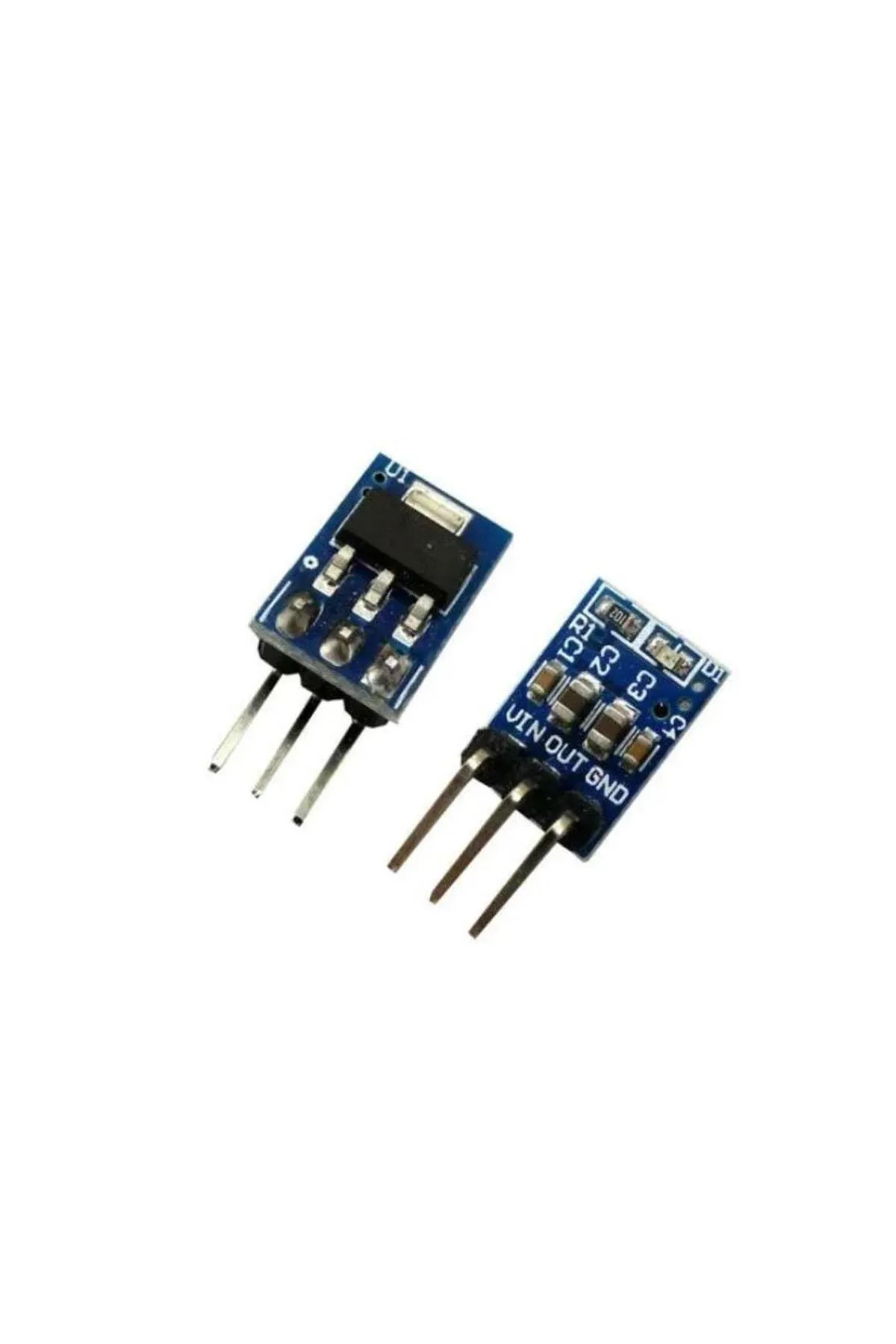

Bağlantı: VIN/IN, VOUT/OUT ve GND; gerçek kart baskısına göre.
Pin aralığı: 2,54 mm sınıfı.
PCB: yaklaşık 25 × 11 mm.
Bağlantı ve kullanım
Enerji kapalıyken giriş, çıkış ve toprak uçlarını kart baskısından belirleyin. Fiziksel pin sırasını başka bir AMS1117 kartından kopyalamayın.
İlk olarak yük bağlamadan giriş verin ve çıkışı multimetreyle ölçün. Ardından yükü kademeli artırıp çıkış düşümünü ve regülatör sıcaklığını izleyin.
Kayıp güç yaklaşık (Vin − Vout) × Iout değeridir. Yüksek gerilim farkında daha düşük akım kullanın veya uygun anahtarlamalı regülatör seçin.
Dikkat edilmesi gerekenler
800 mA/1 A ifadesini soğutmasız sürekli kart kapasitesi saymayın. Küçük PCB yüksek ısıyı dağıtamayabilir.
Ters kutuplama yapmayın; çıkışa harici kaynaktan gerilim uygulamayın. Bu kart lojik seviye dönüştürücü veya Li-ion şarj devresi değildir.
