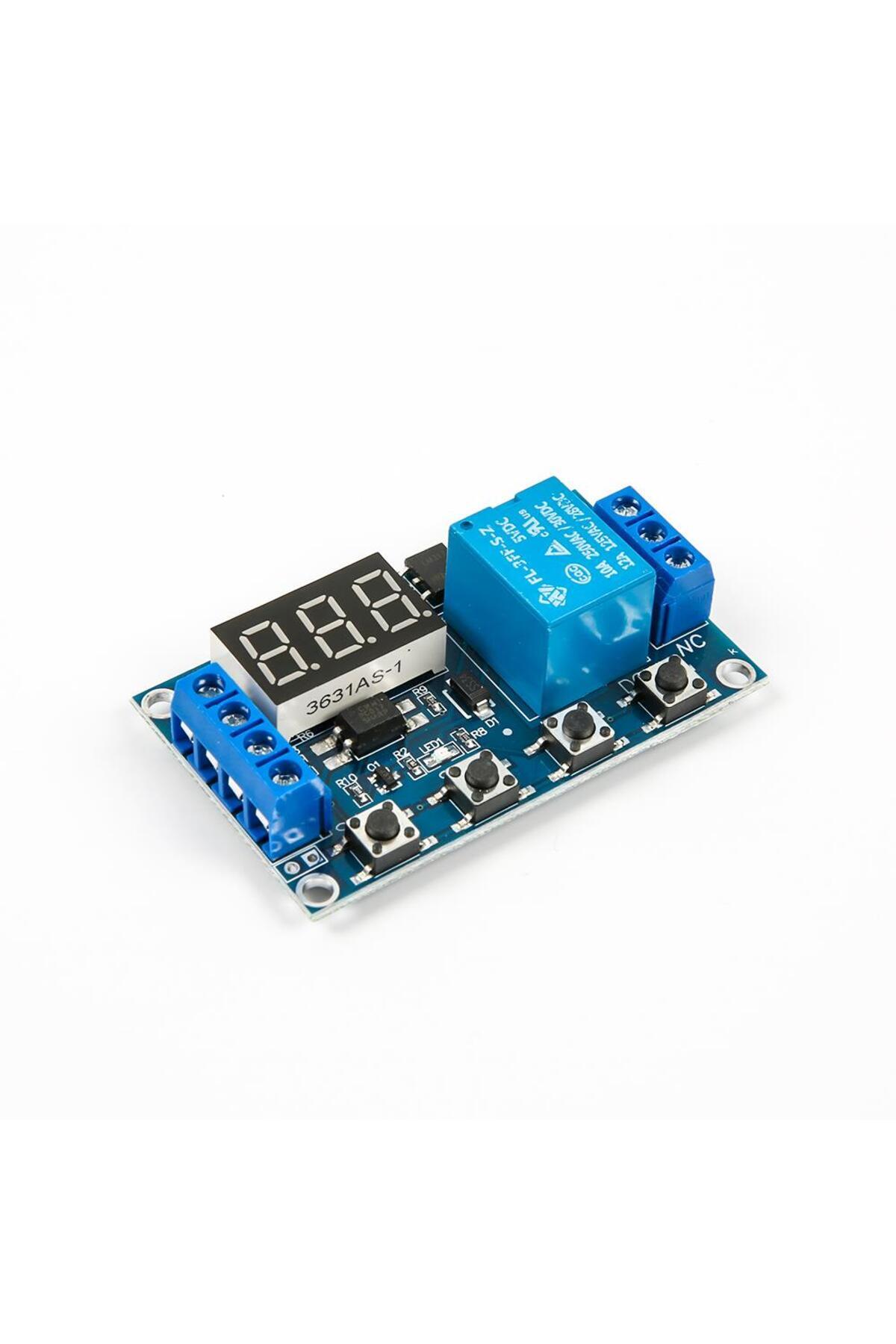

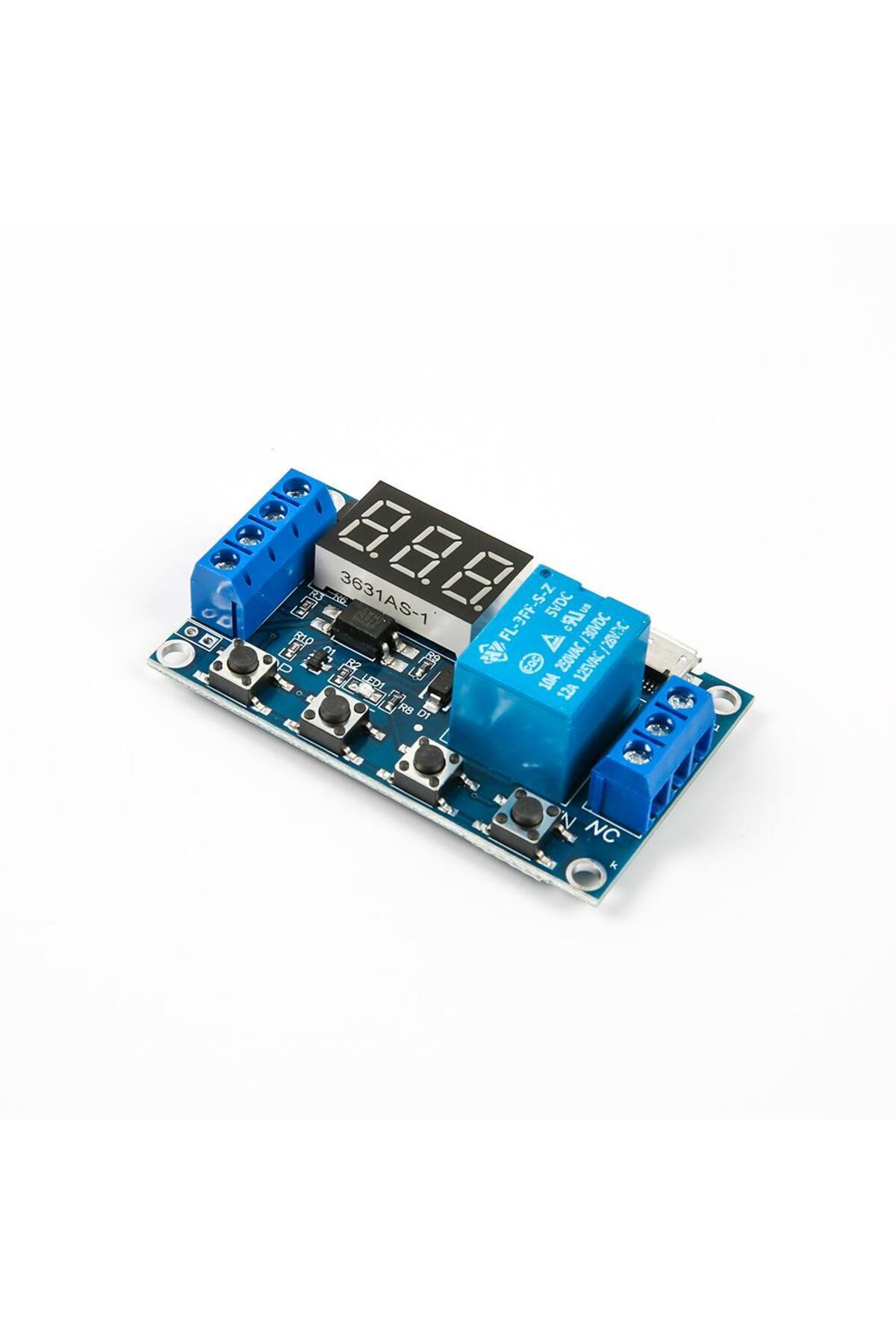

Ekranlı zaman ayarlı röle kartı, bir yükün belirli süre çalışmasını, gecikmeli devreye girmesini veya aralıklı açılıp kapanmasını sağlar. Süreler kart üzerindeki tuşlarla ayarlanır; mikrodenetleyici programlamak gerektirmeyen zamanlama projelerine uygundur.
Besleme ve tetik girişleri ile rölenin kuru kontak çıkışı farklı bölümlerdir. Röle çıkışı kendi başına gerilim üretmez; yükün uygun güç kaynağı ayrıca bağlanır.
Teknik özellikler
Klemens beslemesi: 6–30 V DC.

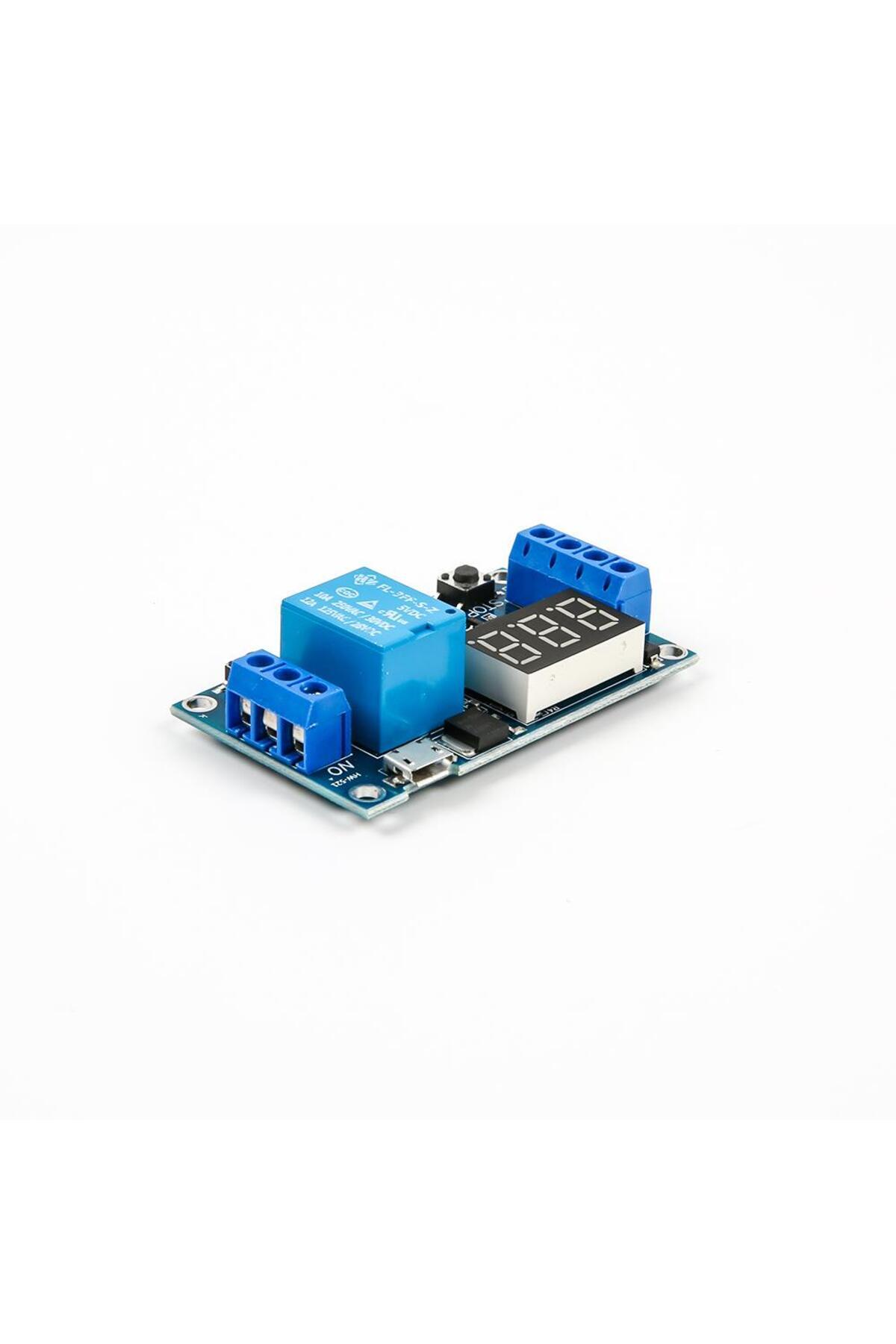

Alternatif besleme: mikro USB üzerinden 5 V DC; iki kaynak aynı anda kullanılmaz.
Tetik: yaygın bu kart ailesinde pozitif/yüksek seviye, 3–24 V; stok kartı testiyle doğrulanmalıdır.
Zaman sınıfı: 0,1 saniye ile 999 dakika; ondalık nokta ve seçilen mod belirleyicidir.
Çıkış: COM ortak, NO normalde açık, NC normalde kapalı röle kontakları.

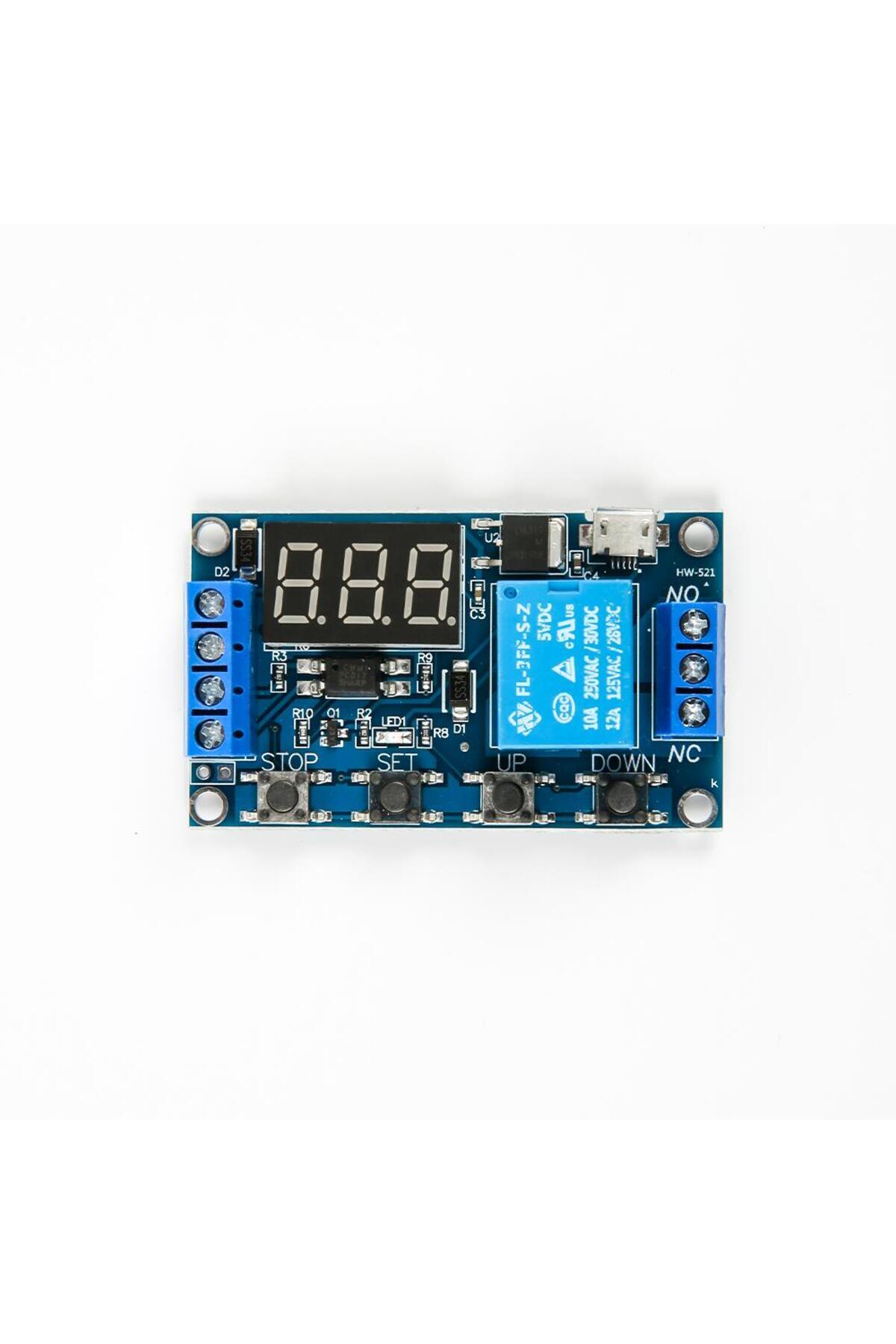

Tuşlar: SET, UP, DOWN ve STOP; sayısal LED ekran.
Bağlantı ve kullanım
Yük bağlamadan güç verip SET tuşuna uzun basarak mod menüsünü açın. UP/DOWN ile mevcut programı seçin.
OP rölenin aktif süresini, CL pasif süresini, LOP döngü sayısını ifade eder. SET ile ilgili alana geçin; STOP ile süre birimini/ondalık noktasını seçin. Ayarı kaydedip kısa süreli test yapın.
P1 ailesi tetikle süreli çalışmayı, P3 ailesi döngüyü kapsar. Kart yazılımında sunulan programı izleyin; aynı görünen kartların alt modları değişebilir.

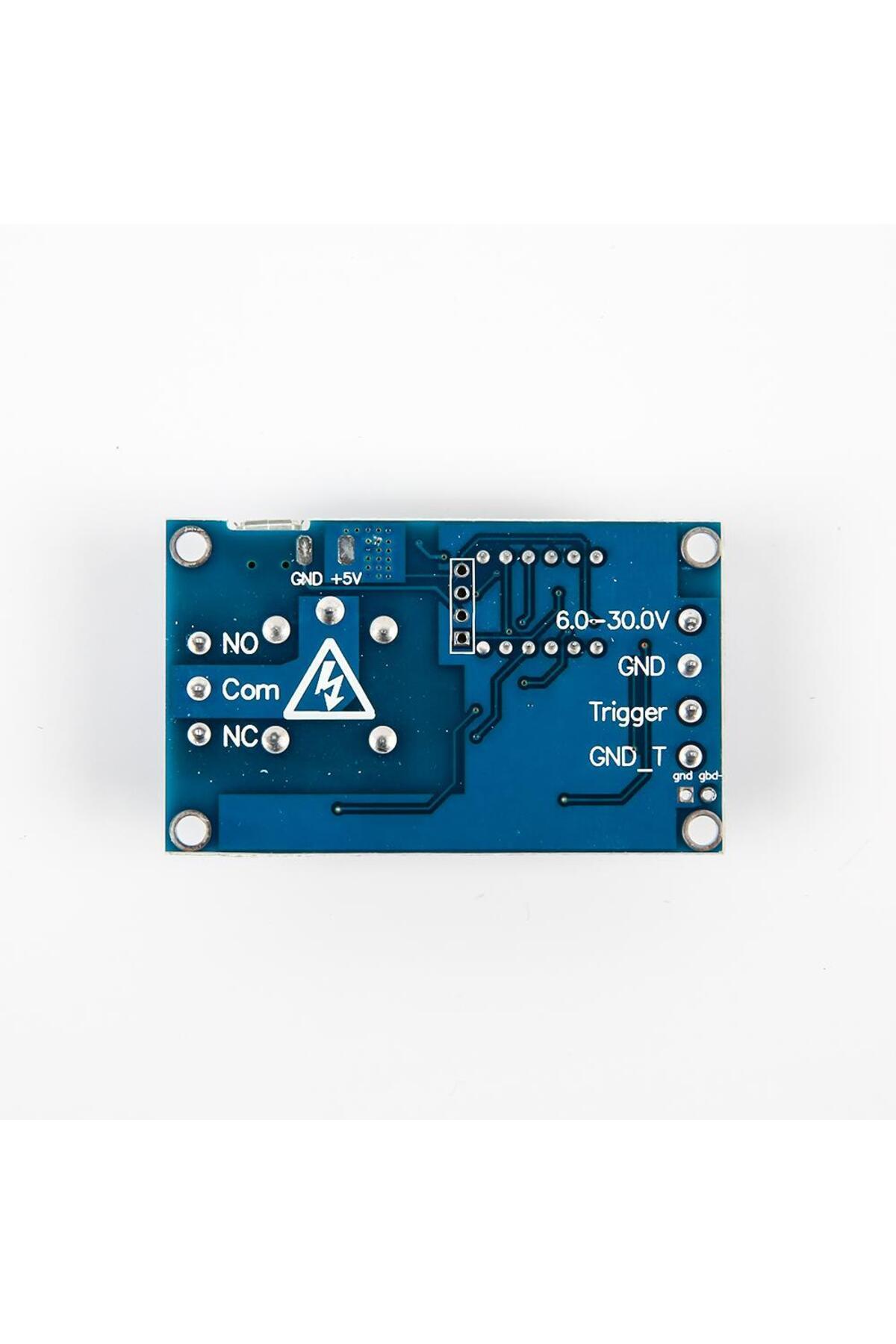

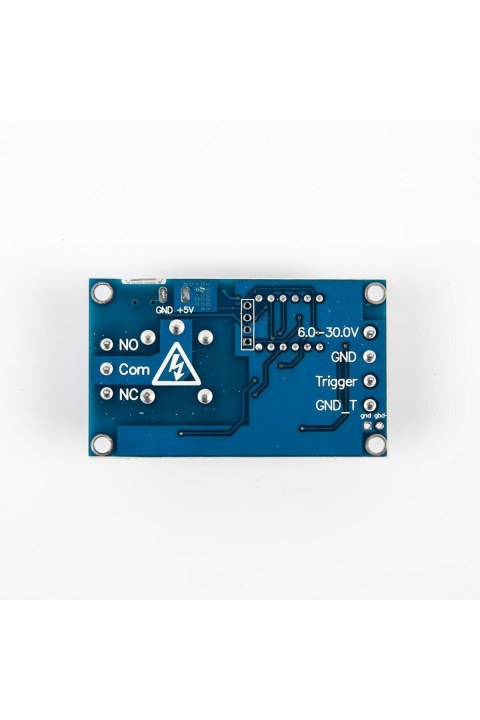

Yükün bir hattını COM ve NO üzerinden seri geçirin. Trigger/GND_T tarafını kart baskısındaki işaretlere göre bağlayın; GND_T izolasyon köprüsünü şemasız değiştirmeyin.
Dikkat edilmesi gerekenler
Röle üzerindeki 10 A/250 VAC veya 10 A/30 VDC yazısı, bütün kartın her yükte sürekli güvenli kapasitesi değildir. Motor ve bobinlerde kalkış akımı ve kontak arkını dikkate alın.
STOP tuşu güvenlik sertifikalı acil durdurma değildir. Yük için sigorta ve gerekiyorsa uygun kontaktör kullanın.
