MT3608 voltaj yükseltici modül, pil veya düşük gerilimli bir DC kaynaktan daha yüksek besleme üretmek için kullanılır. Trimpot üzerinden ayarlanan çıkış; sensör, mikrodenetleyici çevre devresi ve düşük güçlü elektronik denemelerde değerlendirilebilir.
Boost yapısı yalnız gerilim yükseltir. Girişinden daha düşük, regüle bir çıkış üretmek için uygun değildir. Çıkış akımı yükseltme oranına bağlıdır; girişteki enerji ve kart kayıpları nedeniyle düşük gerilimden yüksek gerilime geçerken kullanılabilir çıkış akımı azalır.
Teknik özellikler
Tür: DC-DC boost, ayarlanabilir.
Giriş sınıfı: 2–24 V DC.
Çıkış üst sınıfı: 28 V; kart bileşenlerinin sınırı aşılmamalı ve çıkış girişten yüksek seçilmelidir.
Ayar: çok turlu trimpot.
Uçlar: IN+, IN−, OUT+, OUT−.
2 A ürün sınıfı, her dönüşüm oranında 2 A sürekli çıkış garantisi değildir.

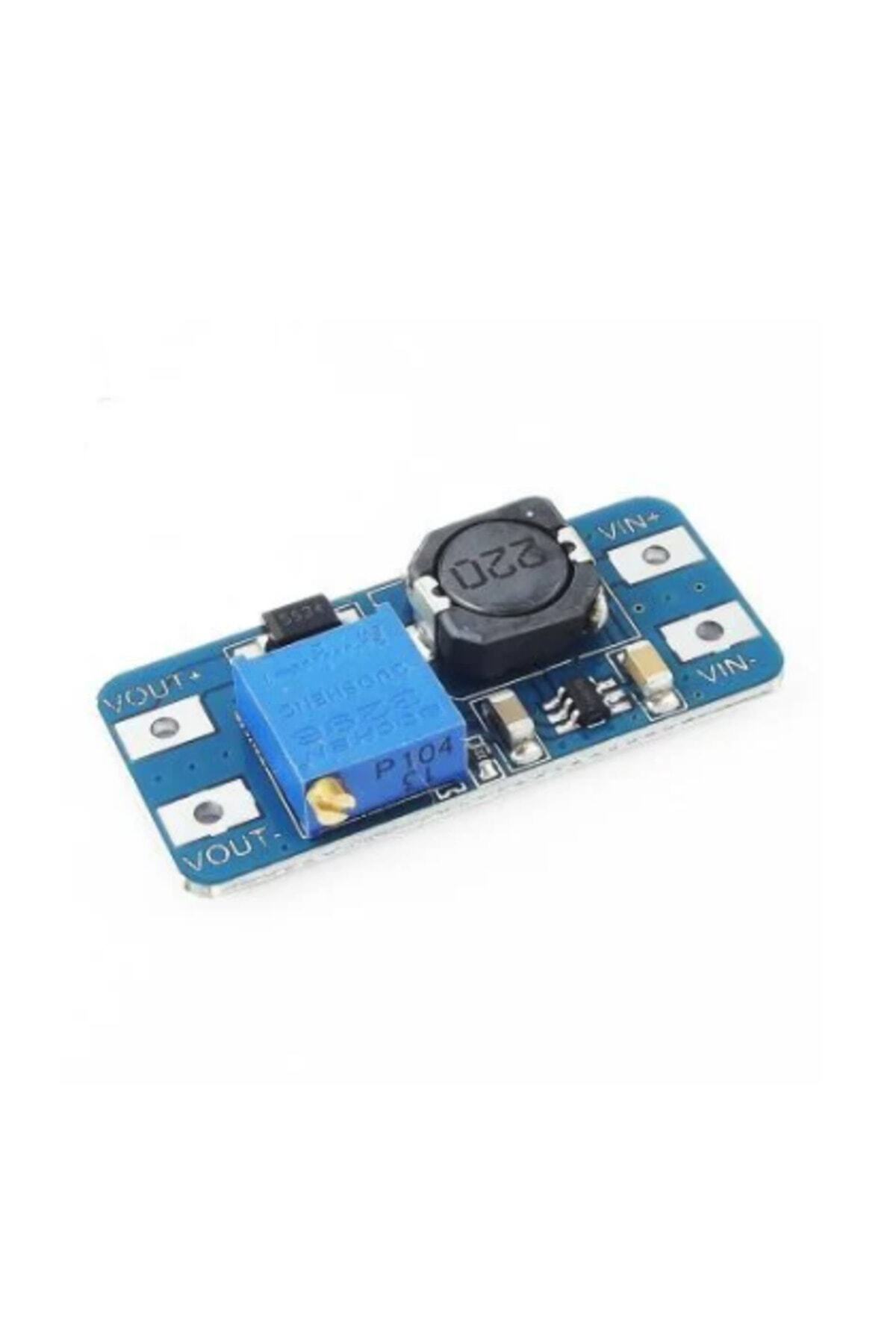

Görseldeki yapı: USB soketsiz, lehim pedli kart.
Bağlantı ve kullanım
Önce IN+ ve IN− uçlarına doğru kutuplu DC giriş bağlayın. Yükü bağlamadan OUT+ ve OUT− arasını ölçerek trimpotu ayarlayın.
Trimpot çok turludur; ilk birkaç turda değişim görmemek arıza göstergesi olmayabilir. Aşırı kuvvet uygulamadan ölçümü takip edin.
Giriş kaynağının akımını yaklaşık Iin = Vout × Iout / (Vin × verim) bağıntısıyla planlayın. Verimi yüzde 100 almayın; gerçek kartta ölçün.
Dikkat edilmesi gerekenler
Yük bağlıyken bilinmeyen yönde ayar yapmak aşırı gerilime neden olabilir. Gerilime hassas devrelerde ayrıca koruma kullanın.
Giriş/çıkış ters kutup ve kısa devre korumasını varsaymayın. Pil kullanımında aşırı deşarj koruması ayrıca gerekir.
