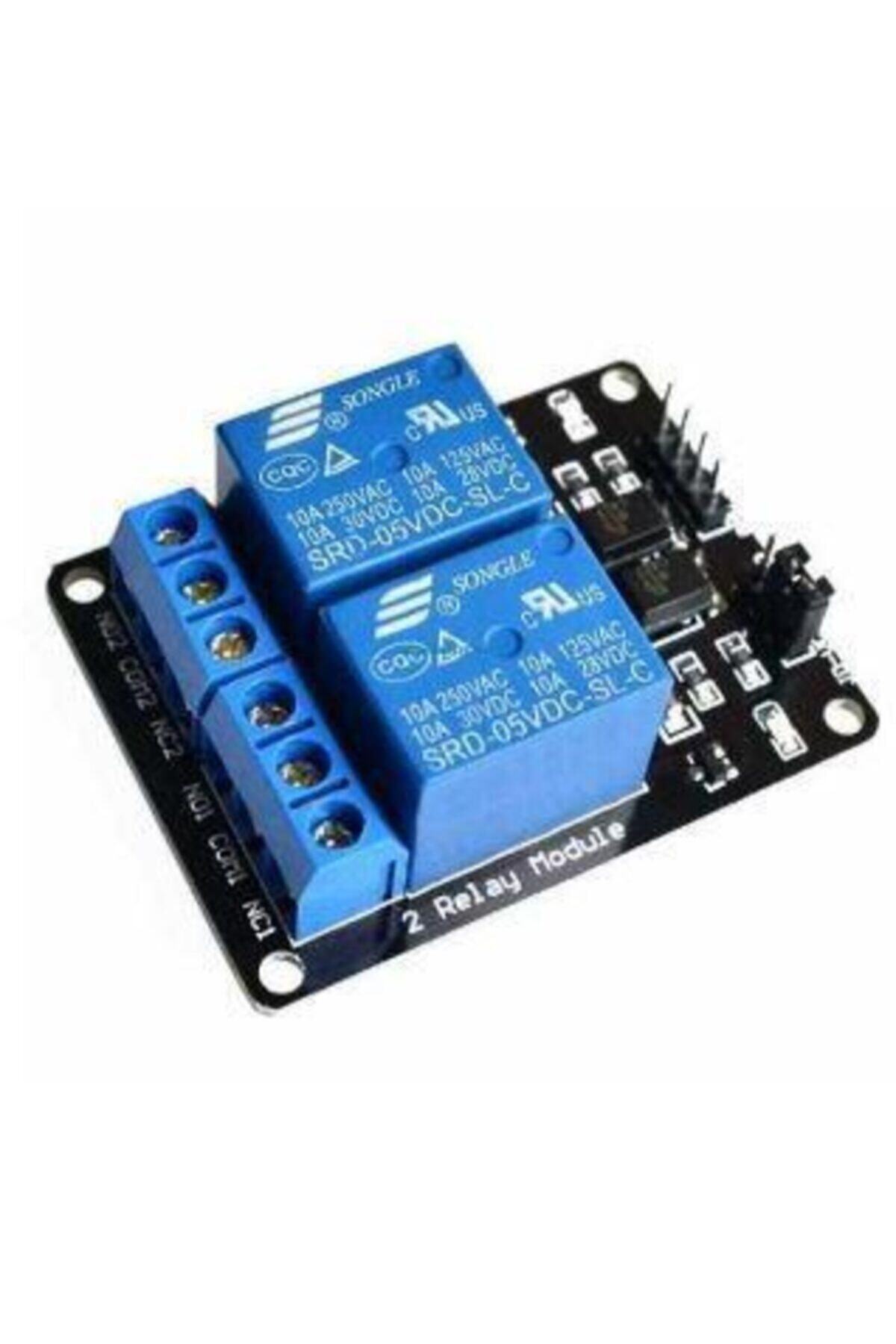

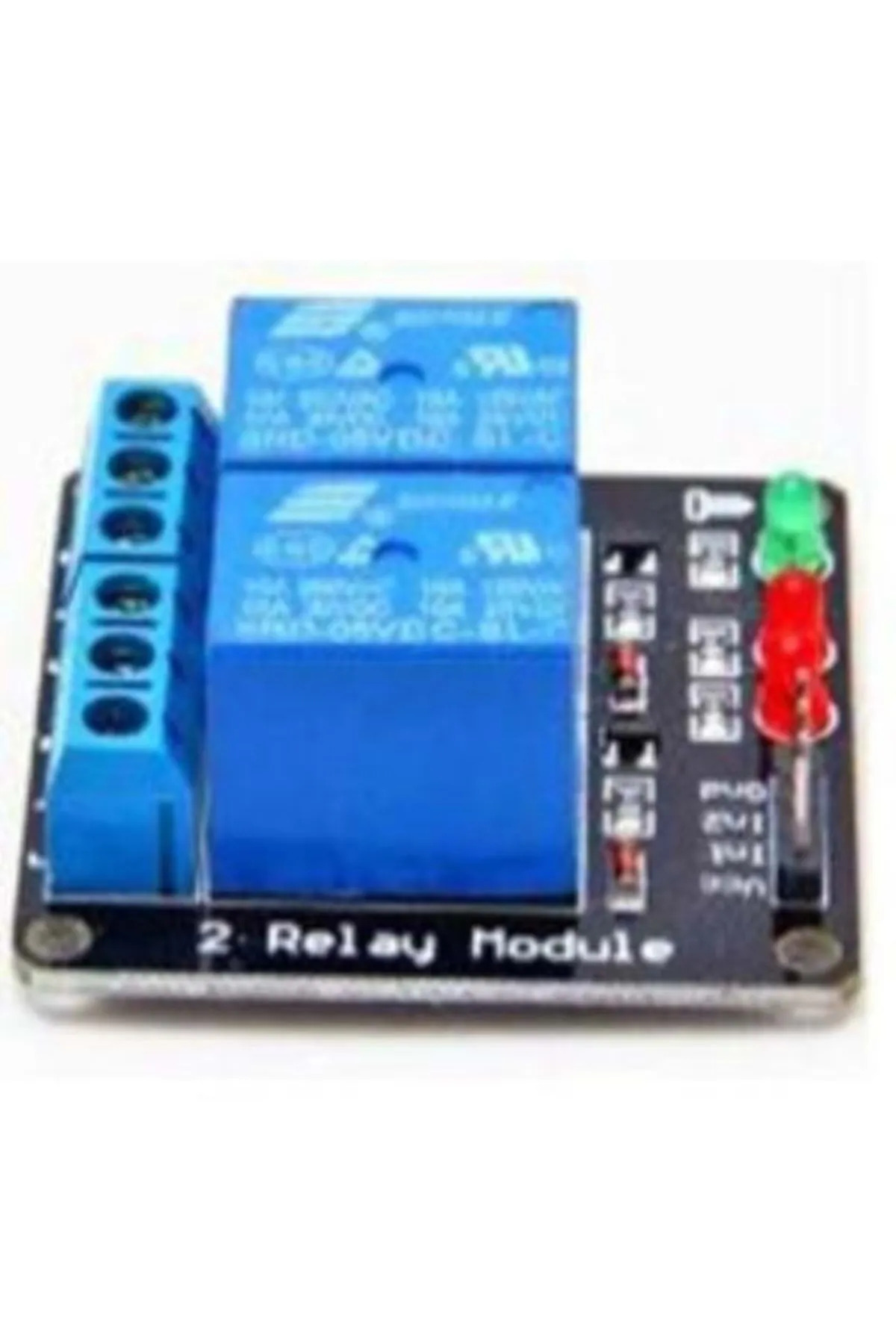

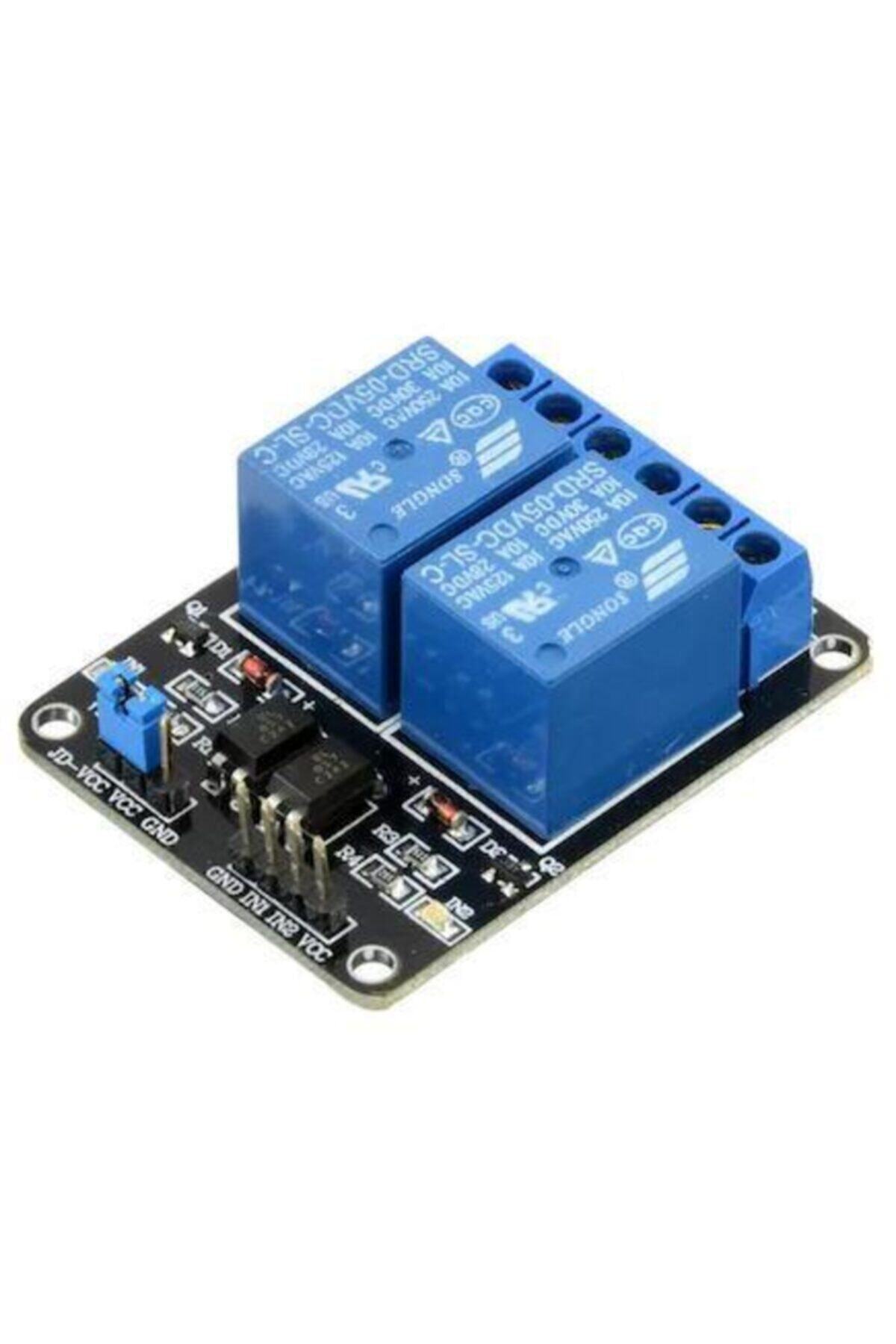

5V 2 Kanal Röle Modülü Arduino Kontrol Kartı
5V 2 kanal röle modülü, Arduino ve diğer kontrol kartlarından gelen düşük güçlü kumanda sinyalleriyle iki ayrı yük devresini açıp kapatmak için tasarlanmıştır. Her kanalın rölesi bağımsız kontrol edilir. Aydınlatma grupları, düşük gerilimli fanlar, pompalar ve prototip otomasyon düzeneklerinde ON/OFF anahtarlama için kullanılabilir. Röle motor hız kontrolü veya hızlı PWM sürücüsü değildir.
Teknik özellikler
• Röle bobini/kart beslemesi: Regüleli 5 V DC
• Kanal sayısı: 2 bağımsız röle
• Kontak yapısı: Kanal başına COM, NO ve NC (SPDT)
• Bağlantı: Yük tarafında vidalı klemens; kontrol tarafında VCC, GND ve kanal girişleri
• Gösterge: Kart üzerinde kanal durum LED’leri
• Kontakların bobin enerjisiz durumundaki bağlantısı: COM–NC kapalı, COM–NO açık
• Tetikleme seviyesi/polaritesi: Kart revizyonuna göre değişebilir; bağlamadan önce kart üzerindeki IN işaretini ve lojik davranışı test edin
Bağlantı ve kullanım
VCC ve GND’yi uygun 5 V kaynağa, IN1 ve IN2’yi kontrol sinyallerine bağlayın. Mikrodenetleyici ve röle kartı aynı referansı kullanacaksa GND bağlantısını ortaklayın. 3,3 V GPIO çıkışının bu kartı doğrudan ve güvenilir biçimde süreceği garanti edilmez. Röle kontakları kumanda girişinden elektriksel olarak ayrı görünse de karttaki optik bileşenler tek başına galvanik izolasyonu garanti etmez; besleme ve topraklama düzeni önemlidir.
Yükü COM ile NO arasına bağlamak, röle çektiğinde devreyi kapatır; COM–NC bağlantısı ters çalışma sağlar. Röle üzerindeki yazılı akım değeri kartın, klemensin, kablonun ve yük tipinin koşulsuz sürekli kapasitesi olarak değerlendirilmemelidir. Endüktif yüklerde oluşan ark ve gerilim darbeleri için uygun koruma kullanın; şebeke gerilimiyle çalışırken kapalı, yalıtımlı muhafaza tercih edin.
