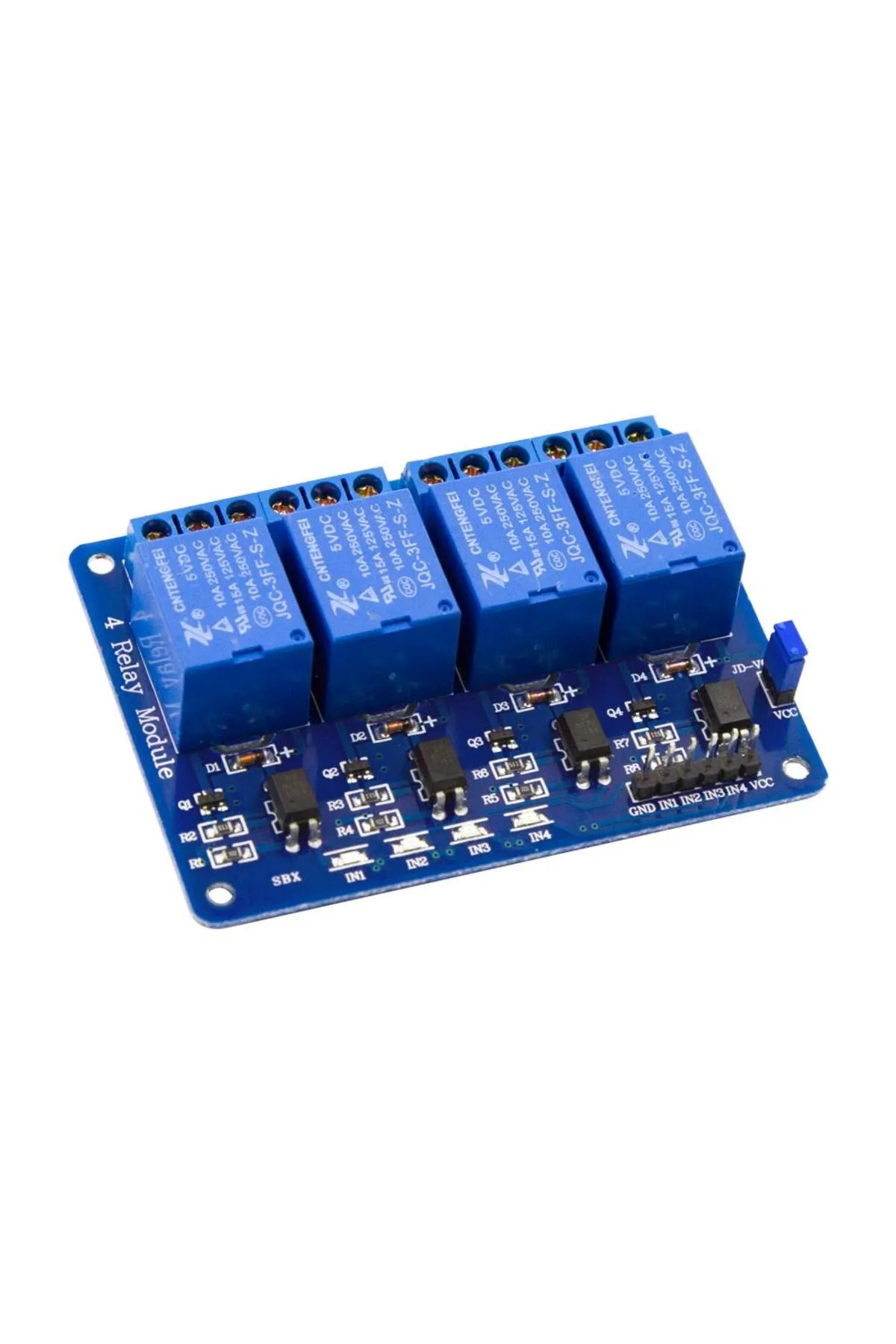

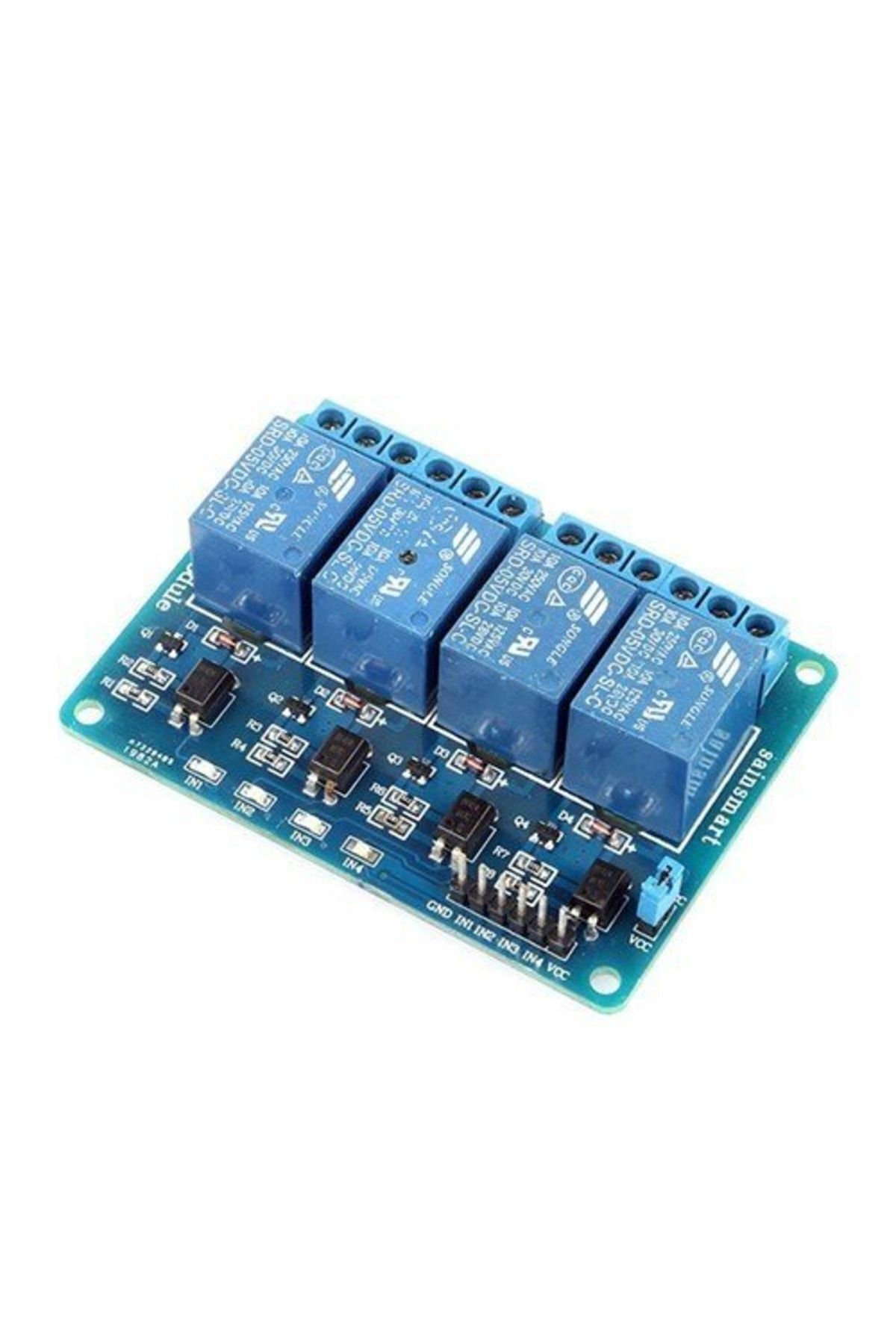

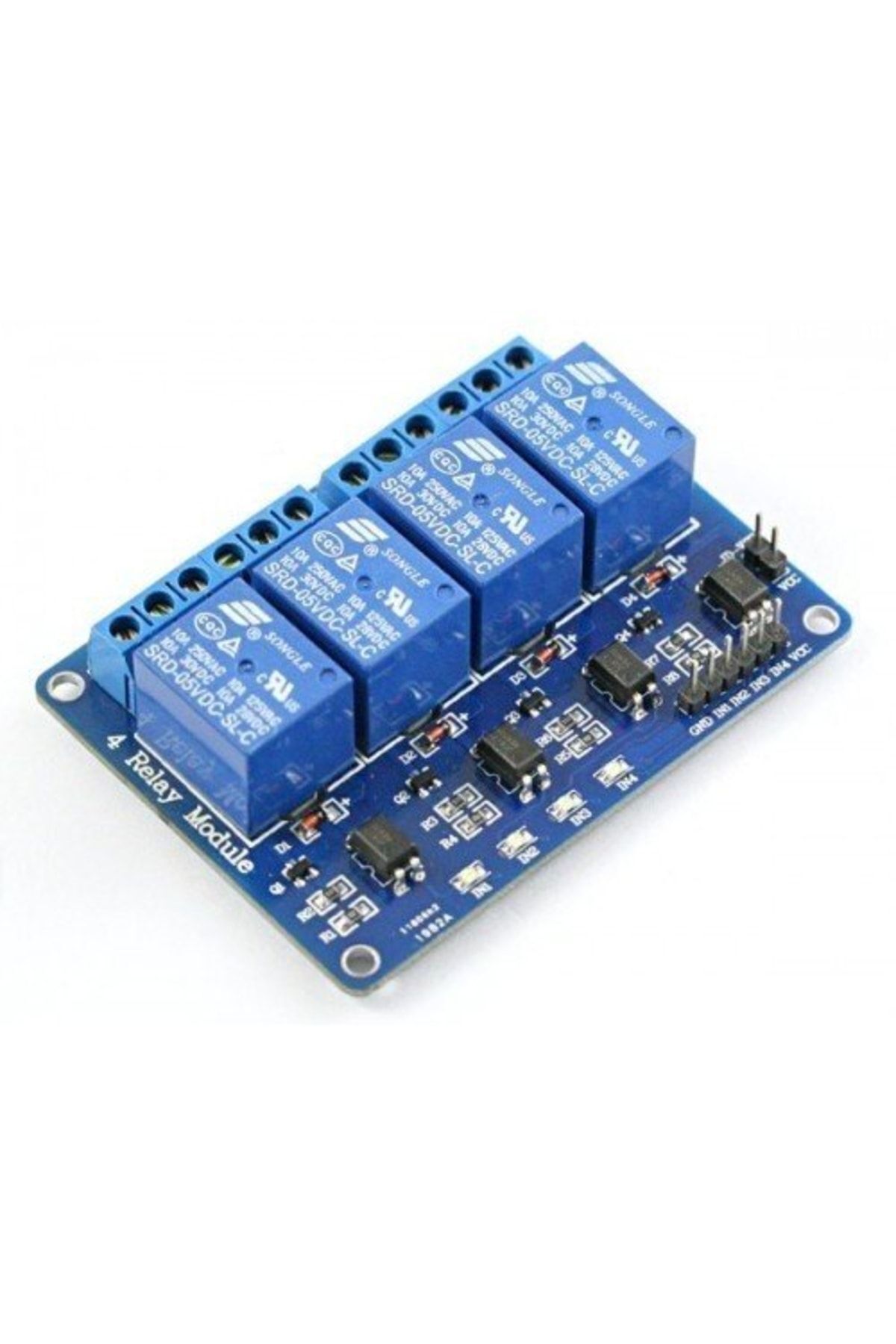

5V 4 Kanal Röle Modülü Arduino Kontrol Kartı

5V 4 Kanal Röle Modülü Arduino Kontrol Kartı

5V 4 kanal röle modülü, Arduino ve uyumlu kontrol kartlarıyla dört ayrı devrenin açma-kapama kontrolünü tek bir kart üzerinden yapar. Her rölenin kontrol girişi ayrıdır; aydınlatma grupları, düşük gerilimli fanlar, pompalar ve eğitim amaçlı otomasyon düzeneklerinde kullanılabilir. Röle çıkışı yalnızca anahtarlama yapar; motor hızı ayarlamaz ve hızlı PWM için tasarlanmamıştır.

Teknik özellikler

• Kart/röle bobini beslemesi: Regüleli 5 V DC

• Kanal sayısı: 4

• Her kanalın kontağı: COM, NO, NC (SPDT)

• Kontrol tarafı: VCC, GND ve IN1–IN4 sinyal girişleri

• Yük bağlantısı: Vidalı klemensler

• Gösterge: Kanal durum LED’leri

• Enerjisiz kontak durumu: COM–NC kapalı, COM–NO açık

• Montaj: PCB üzerindeki montaj delikleri

Bağlantı ve kullanım

Kartı beslemeden önce terminal üzerindeki yazıları okuyun. VCC ve GND’ye regüleli 5 V bağlayın; IN1–IN4 girişlerini uygun kontrol sinyallerine bağlayın. Tetikleme aktif seviyesi ürün fotoğrafındaki kart revizyonuna göre kesinleştirilemediğinden, yük bağlamadan önce her kanalı düşük gerilimli testle doğrulayın. 3,3 V GPIO ile doğrudan sürüşü garanti kabul etmeyin.

Yük tarafında COM–NO bağlantısı röle çektiğinde devreyi kapatır; COM–NC bağlantısı enerjisiz durumda kapalı devre sağlar. Dört röle aynı anda devreye girebileceği için 5 V güç kaynağının akım kapasitesi toplam bobin yüküne uygun seçilmelidir; bu değer kart revizyonuna göre değişir. Röle üzerindeki kontak akım işareti, kartın ve klemensin her yükte güvenli sürekli akım sınırı olarak yorumlanmamalıdır. Endüktif yüklerde koruma elemanı kullanın; şebeke gerilimi bağlantılarını yalıtımlı muhafaza içinde ve gerekli elektrik güvenliğiyle yapın. Optokuplörlü görünüm tek başına izolasyon garantisi değildir.
