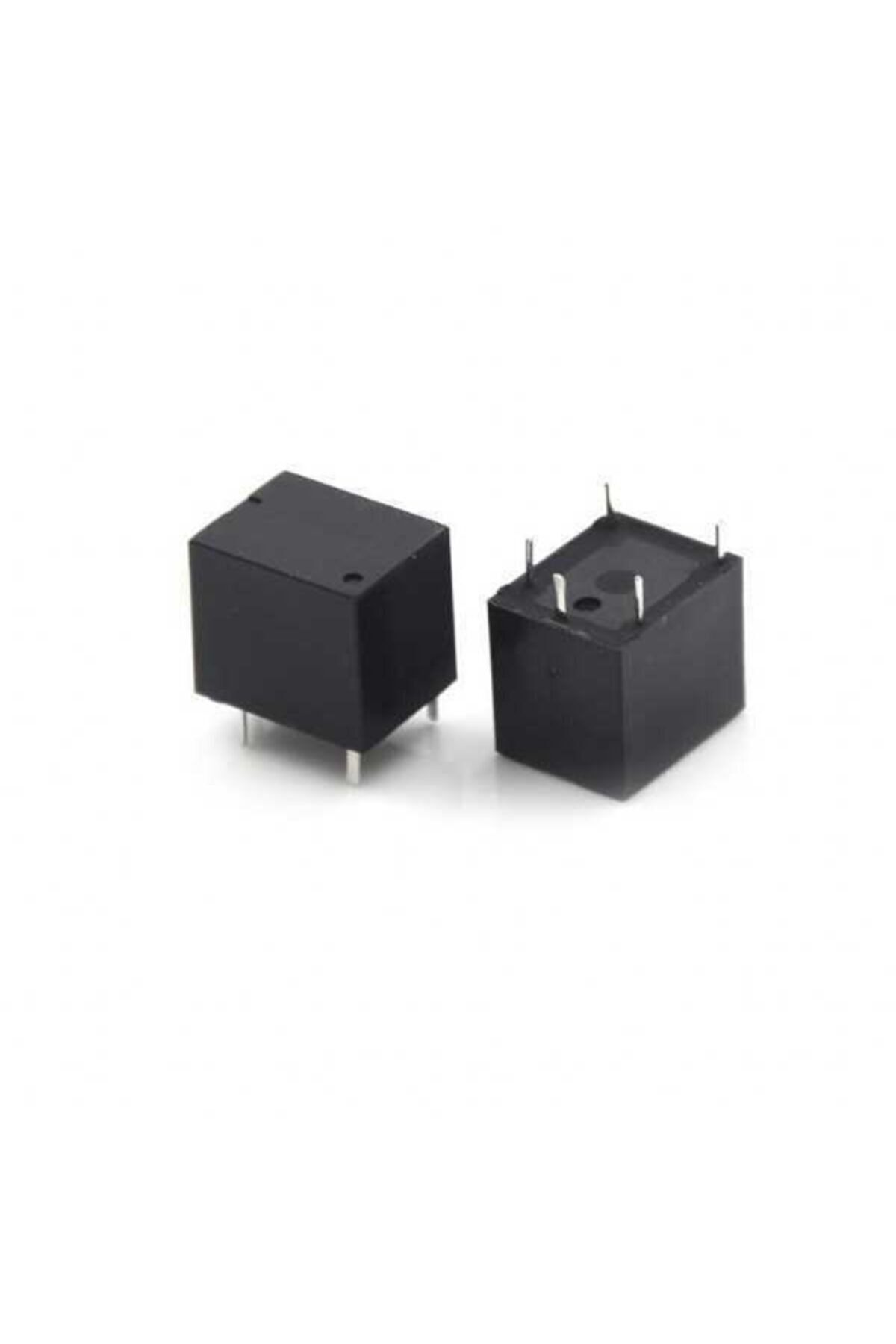

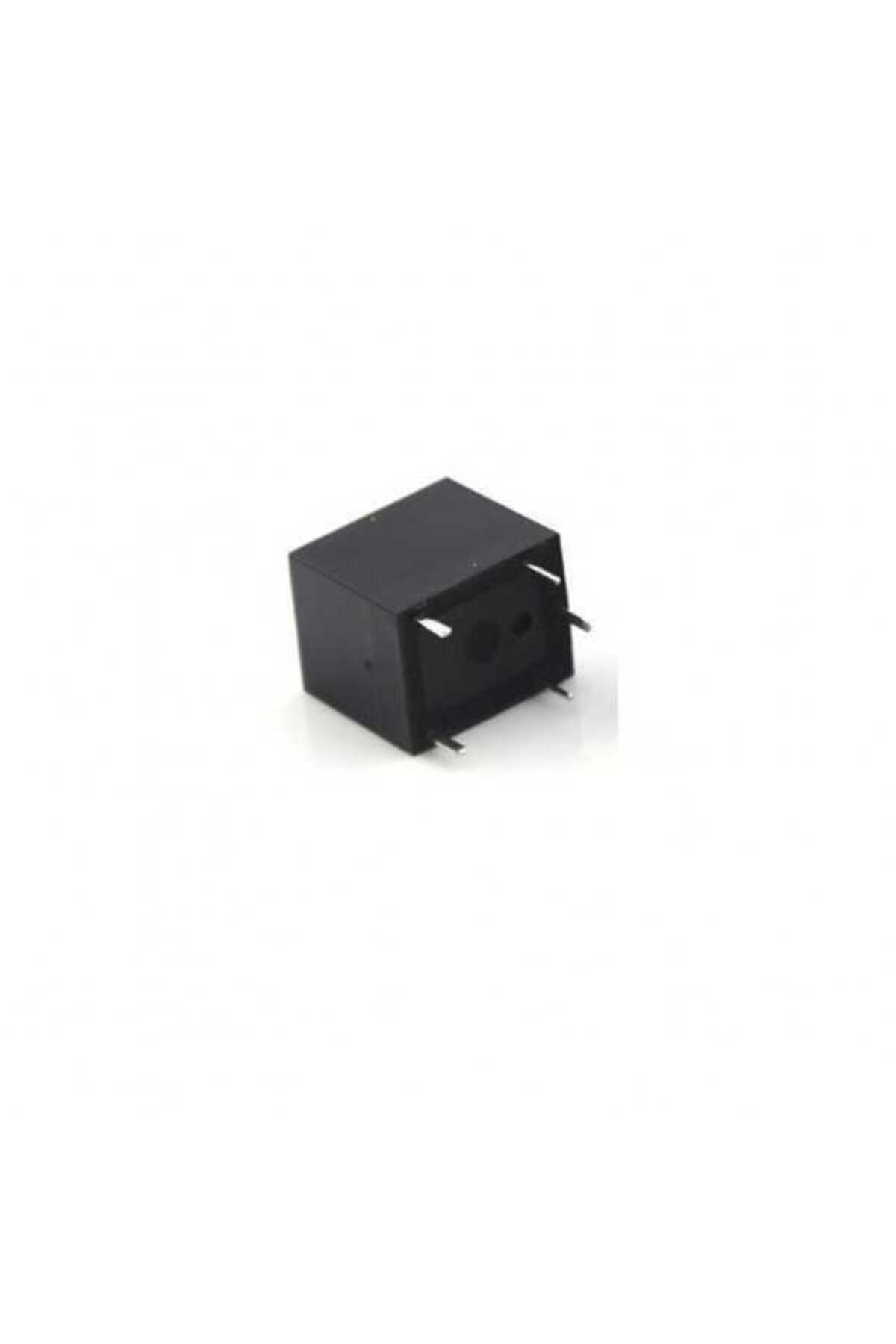

5V JQC PCB Röle Elektronik Devre Anahtarlama
5V JQC röle, bobinine nominal 5 V DC uygulandığında kontak konumunu değiştiren, PCB’ye lehimlenen elektromekanik röledir. Bu ürün tek başına röle modülü değildir; kontrol giriş devresi, sürücü transistörü ve gösterge LED’i içermez. Elektronik devrede bir kumanda sinyaline bağlı olarak ayrı yük devresini anahtarlamak için kullanılabilir.
Teknik özellikler
• Bobin nominal gerilimi: 5 V DC
• Tip: PCB tipi elektromekanik röle
• Bacak sayısı: 5; iki bobin ucu ve üç kontak ucu
• Kontak yapısı: SPDT, COM/NO/NC
• Montaj: Delikli PCB’ye lehimleme
• Bobin direnci/akımı, kontak kapasitesi ve sıcaklık sınırı: Tam röle üretici kodu fotoğrafta okunamadığı için belirtilmemiştir
Bağlantı ve kullanım
Röleyi devreye almadan önce gövde üzerindeki kontak şemasını ve bacak dizilimini doğrulayın. Röle bobini 5 V ile çalışır; mikrodenetleyicinin GPIO pini bobini doğrudan sürmek için uygun değildir. NPN transistör veya logic-level MOSFET sürücüsü ve bobin üzerine ters EMK bastırma diyodu kullanın. Diyot yönü bobinle paralel bağlanır; katot 5 V bobin beslemesine, anot sürücü tarafına bakar.
COM ortak kontak, NC normalde kapalı, NO normalde açık uçtur. Bobin enerjisizken COM–NC iletimde, COM–NO açık olur; bobin çektiğinde durum tersine döner. Kontak akım ve gerilim sınırları tam model koduna, AC/DC türüne, güç faktörüne ve yükün ilk akımına bağlıdır. Görseli benzer başka JQC rölelerde yazan 7 A veya 10 A değerleri bu parçaya aktarılmamalıdır. Motor ve lamba gibi endüktif yüklerde uygun ark/darbe koruması sağlayın. Şebeke gerilimi uygulamalarında PCB aralıklarını, izolasyonu ve muhafazayı uzman düzeyinde değerlendirin.
