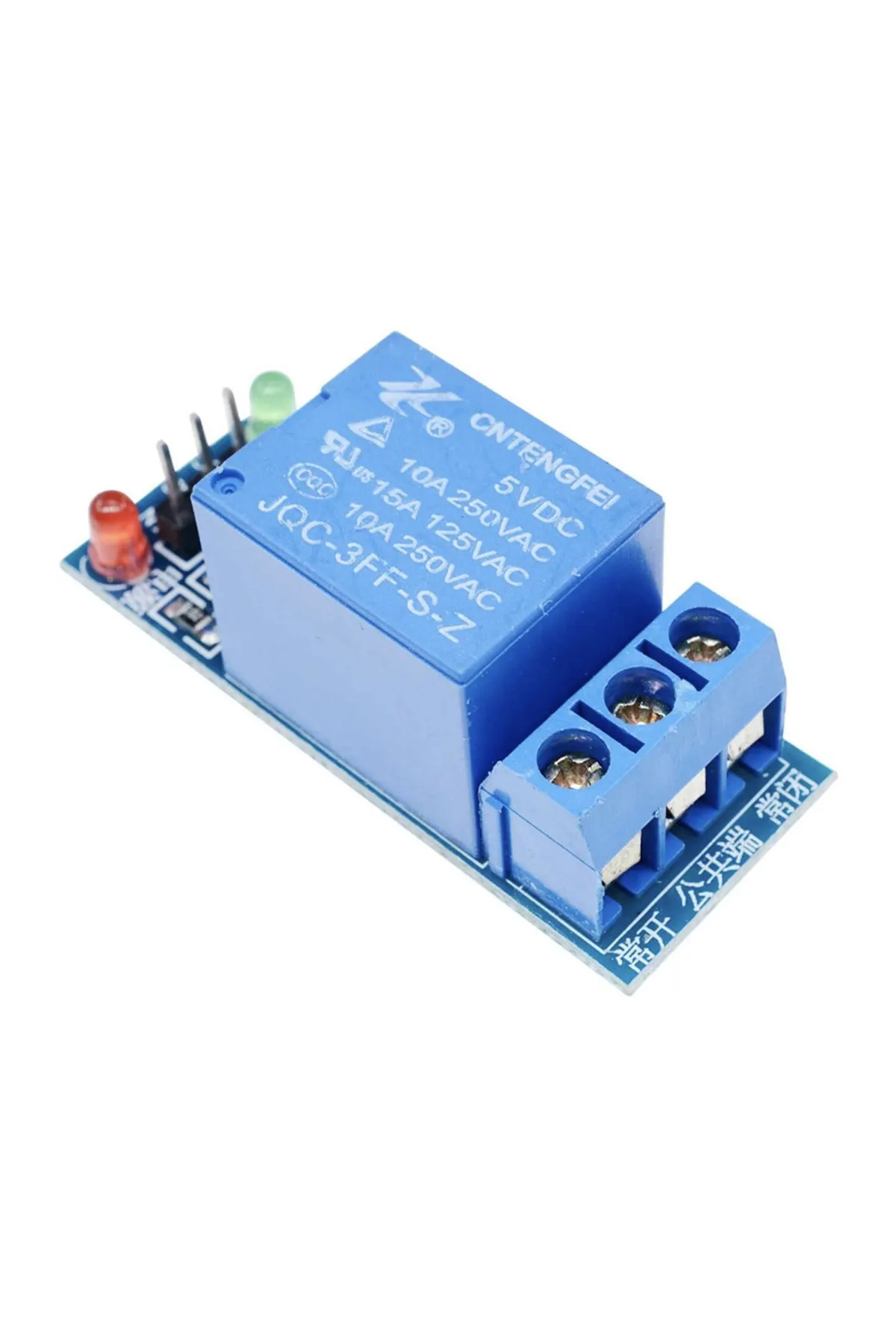

5V 1 Kanal Röle Modülü Arduino Röle Kartı
5V tek kanal röle modülü, Arduino ve diğer mikrodenetleyici projelerinde bir yük devresini kontrol sinyaliyle açıp kapatır. Lamba, düşük gerilimli fan, pompa veya otomasyon prototiplerinde tek bir çıkışın anahtarlanması için kullanılır. Röle, kontrol kartından gelen komutu yük devresine aktarır; yükü beslemez ve hız ayarı yapmaz.
Teknik özellikler
• Kart/röle bobini beslemesi: Regüleli 5 V DC
• Röle sayısı: 1 kanal
• Kontak tipi: Tek kutuplu çift konumlu (SPDT)

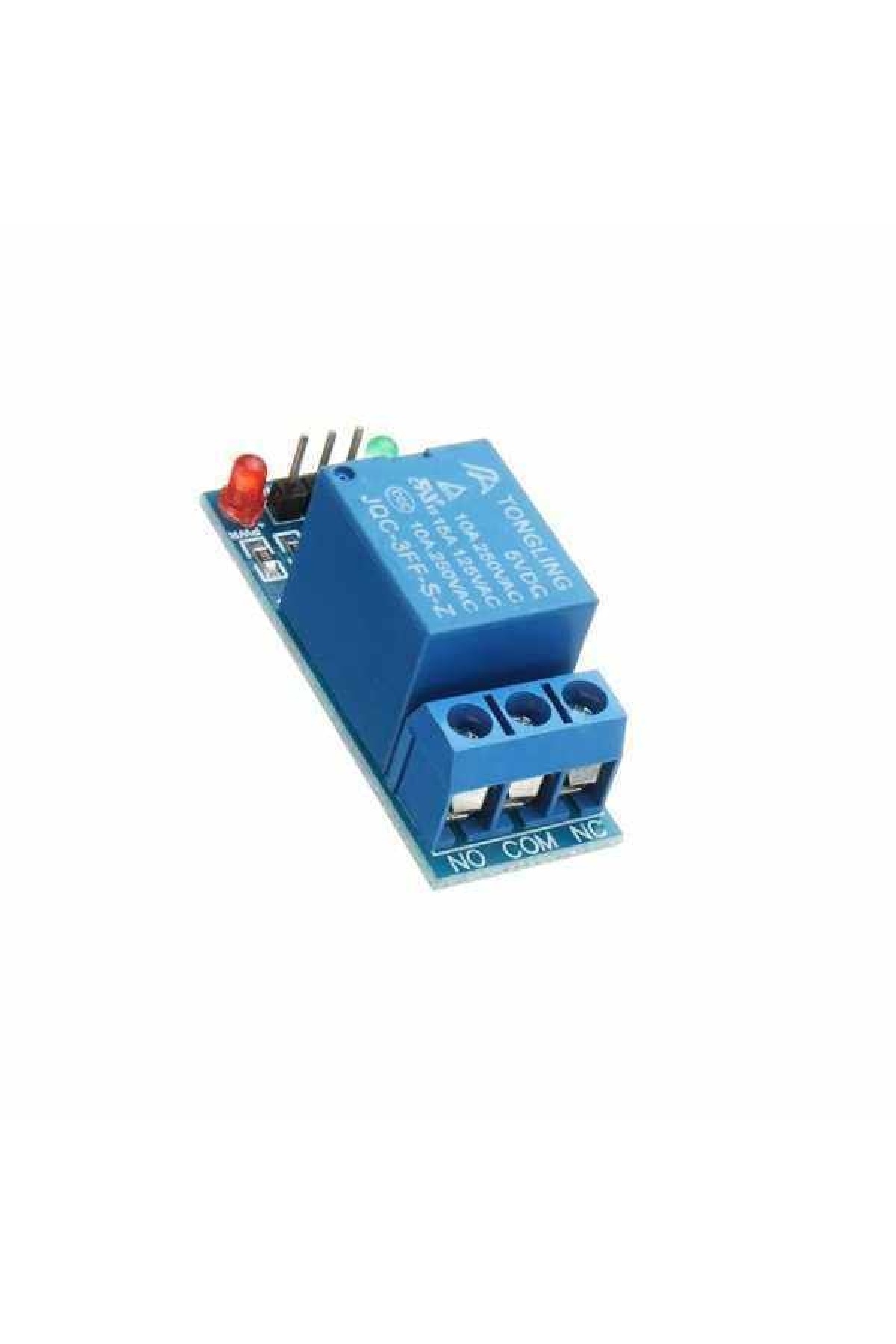

• Kontak uçları: COM, NO, NC

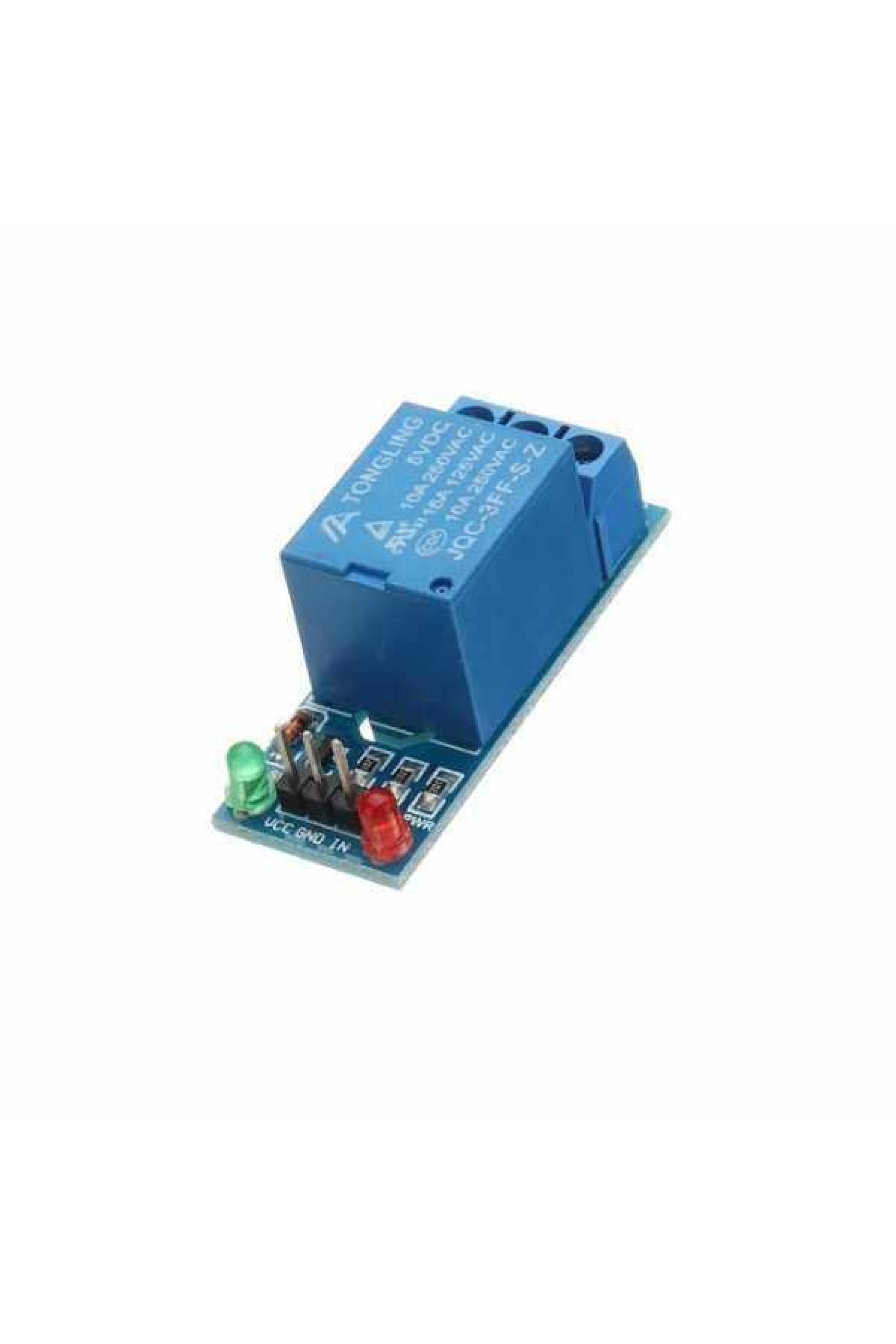

• Kontrol bağlantıları: VCC, GND, IN
• Yük bağlantısı: Vidalı klemens
• Gösterge: Kart üzeri LED’ler
• Enerjisiz durumda: COM–NC bağlı, COM–NO açık
• Tetikleme aktif seviyesi: Bu kartın revizyonu için kesinleştirilmedi; LOW veya HIGH olduğu varsayılmamalıdır
Bağlantı ve kullanım
Kartı yalnızca işaretli 5 V ve GND uçlarından besleyin; IN girişini kontrol sinyaline bağlayın. Tetikleme seviyesini yük bağlamadan önce LED veya multimetreyle, güvenli düşük gerilimli bir testte belirleyin. 3,3 V mikrodenetleyici çıkışının modülü her durumda süreceğini varsaymayın. Mikrodenetleyici GPIO pinini röle bobinine doğrudan bağlamayın; modül üzerindeki sürücü devresini kullanın.
Yükü COM–NO arasına bağlayın ki röle çektiğinde devre tamamlansın. COM–NC normalde kapalı kullanım içindir. Bobin ve kontak tarafı farklı devreler olsa da kart düzeni, PCB aralıkları ve bağlantı biçimi izolasyon güvenliğini belirler. Üzerindeki röle etiketi tek başına kartın her tür yükte güvenli sürekli akımını göstermez; özellikle motor, lamba ve bobin gibi ilk akımı yüksek endüktif yüklerde pay bırakın ve uygun darbe bastırma elemanı kullanın. Şebeke gerilimiyle kullanım yalnızca uygun muhafaza ve elektrik güvenliğiyle yapılmalıdır.
