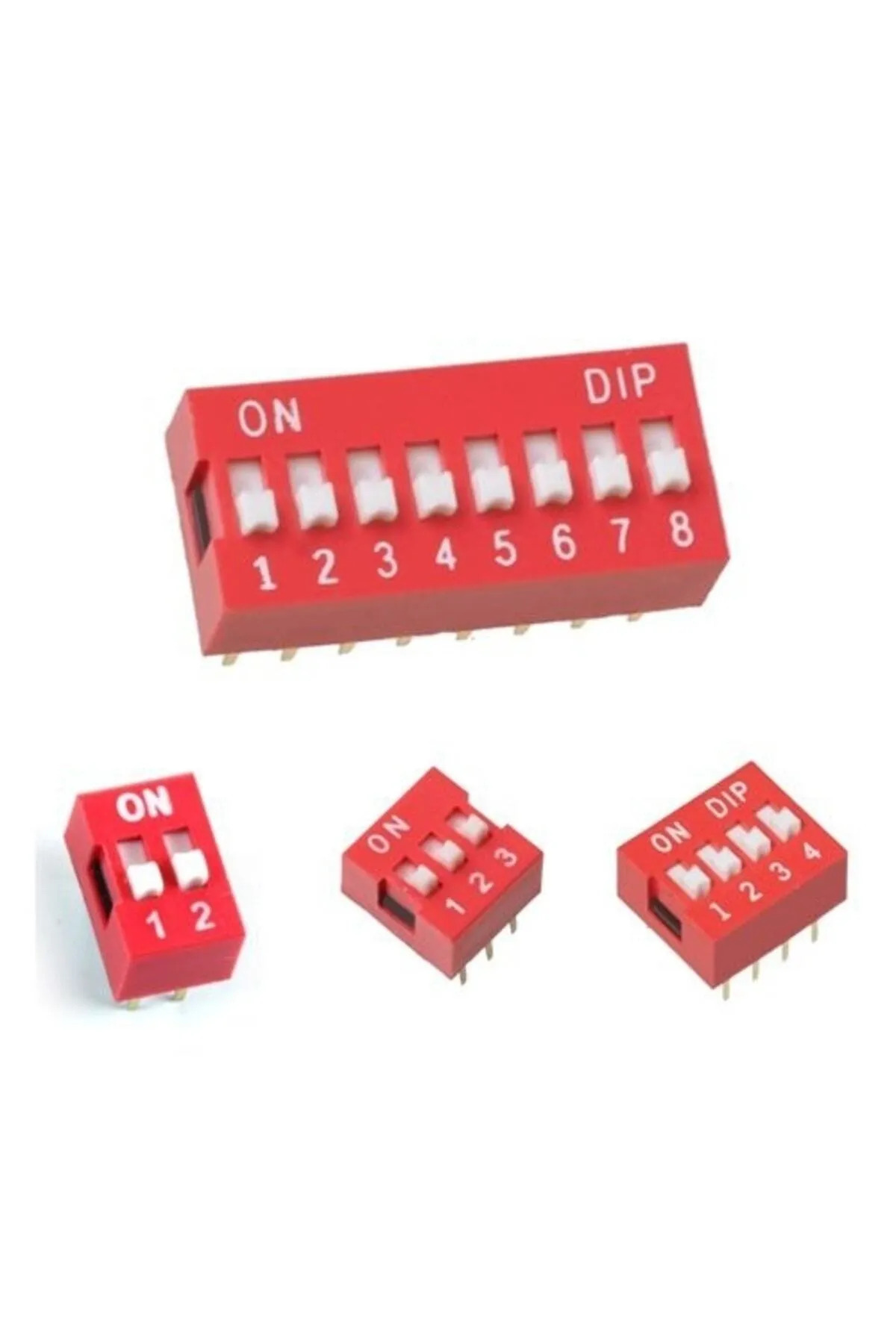

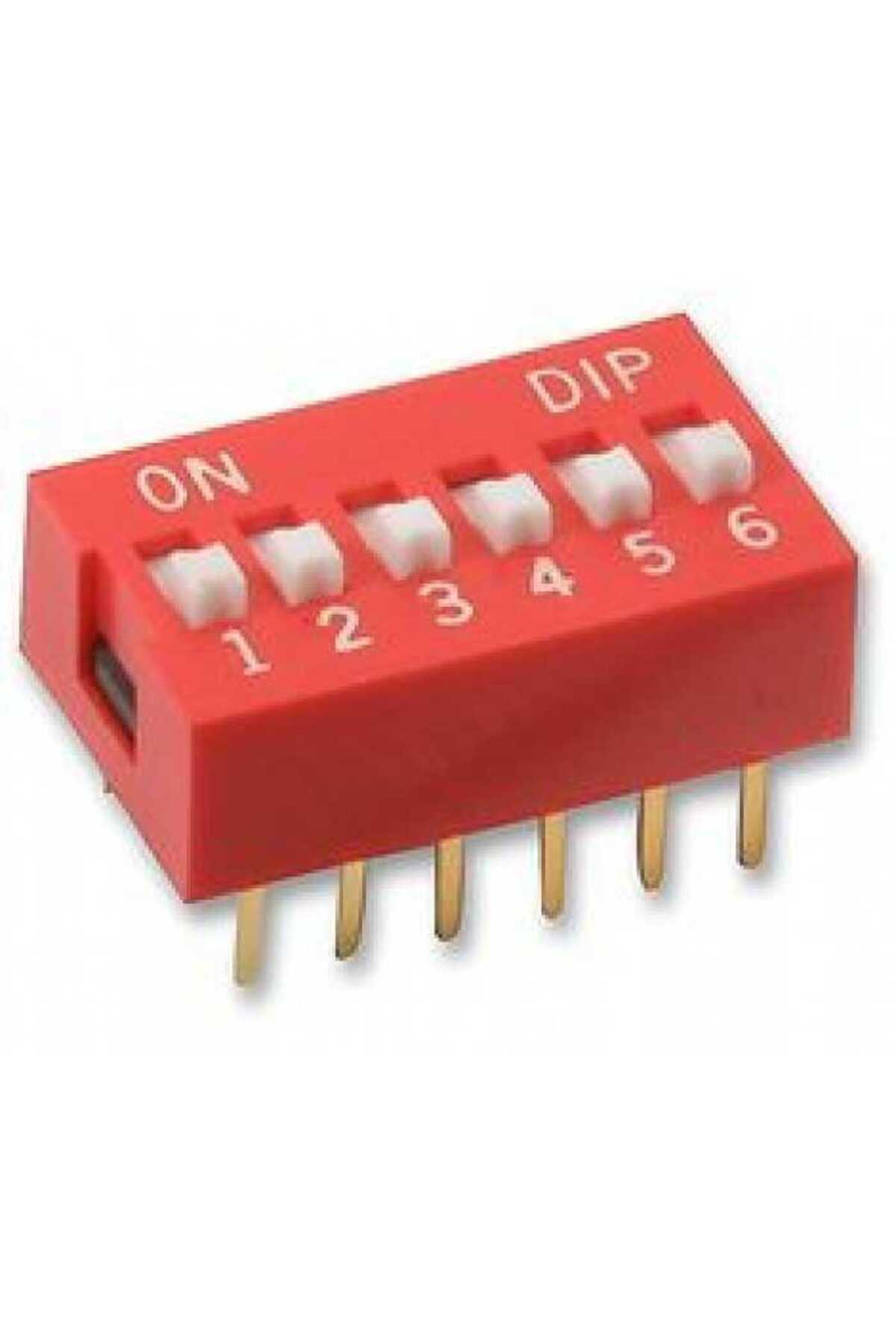

6'lı DIP switch, bir kart üzerindeki altı farklı seçeneği bağımsız olarak açıp kapatmaya yarayan mekanik anahtar grubudur. Adres seçimi, cihaz kimliği tanımlama ve çalışma seçeneklerini donanımdan belirleme uygulamalarında kullanılır.
Teknik özellikler
• Bağımsız anahtar sayısı: 6.
• Toplam elektriksel bacak sayısı: 12.
• Kontak düzeni: her anahtar için SPST, aç/kapa.
• Bacak aralığı: 2,54 mm.
• Montaj: delikten geçmeli PCB.
• Gövde: kırmızı, numaralı sürgüler.
• Bağımsız bitler olarak kullanıldığında 64 farklı kombinasyon.
Bağlantı ve kullanım
Her sürgü kendisine ait iki kontağı birbirine bağlar veya ayırır. ON konumu kontağı kapatır; mikrodenetleyicinin bunu HIGH veya LOW olarak algılaması devre bağlantısına bağlıdır. Anahtar aktif bir elektronik modül değildir; ayrı besleme pini bulunmaz.
Mikrodenetleyici girişinde pull-up veya pull-down direnciyle kararlı lojik seviye oluşturulmalıdır. Örneğin giriş pull-up ile yüksek tutulup anahtar GND’ye bağlandığında ON konumu yazılımda LOW olarak okunabilir. Anahtar numaraları ile yazılımdaki bit sırası eşleştirilmelidir.
DIP switch düşük akımlı yapılandırma ve sinyal hatlarında kullanılmalıdır. Motor veya güçlü aydınlatma yüklerini doğrudan anahtarlamak için uygun kabul edilmemelidir. Güç uygulamasında üreticinin kontak değerleri ayrıca doğrulanmalıdır. Cihazın ayarı açılışta mı yoksa sürekli mi okuduğu yazılımda belirlenmelidir.
