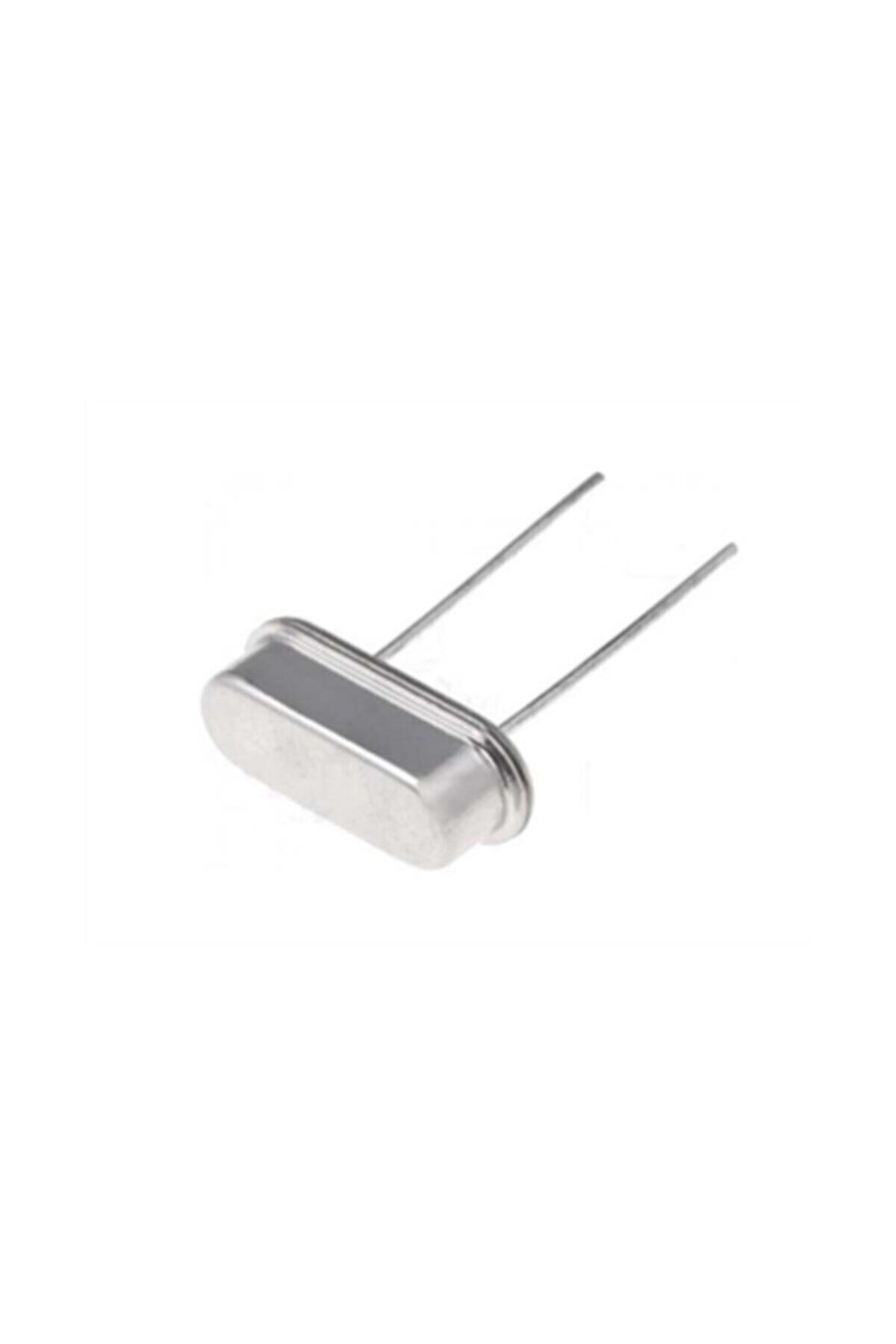

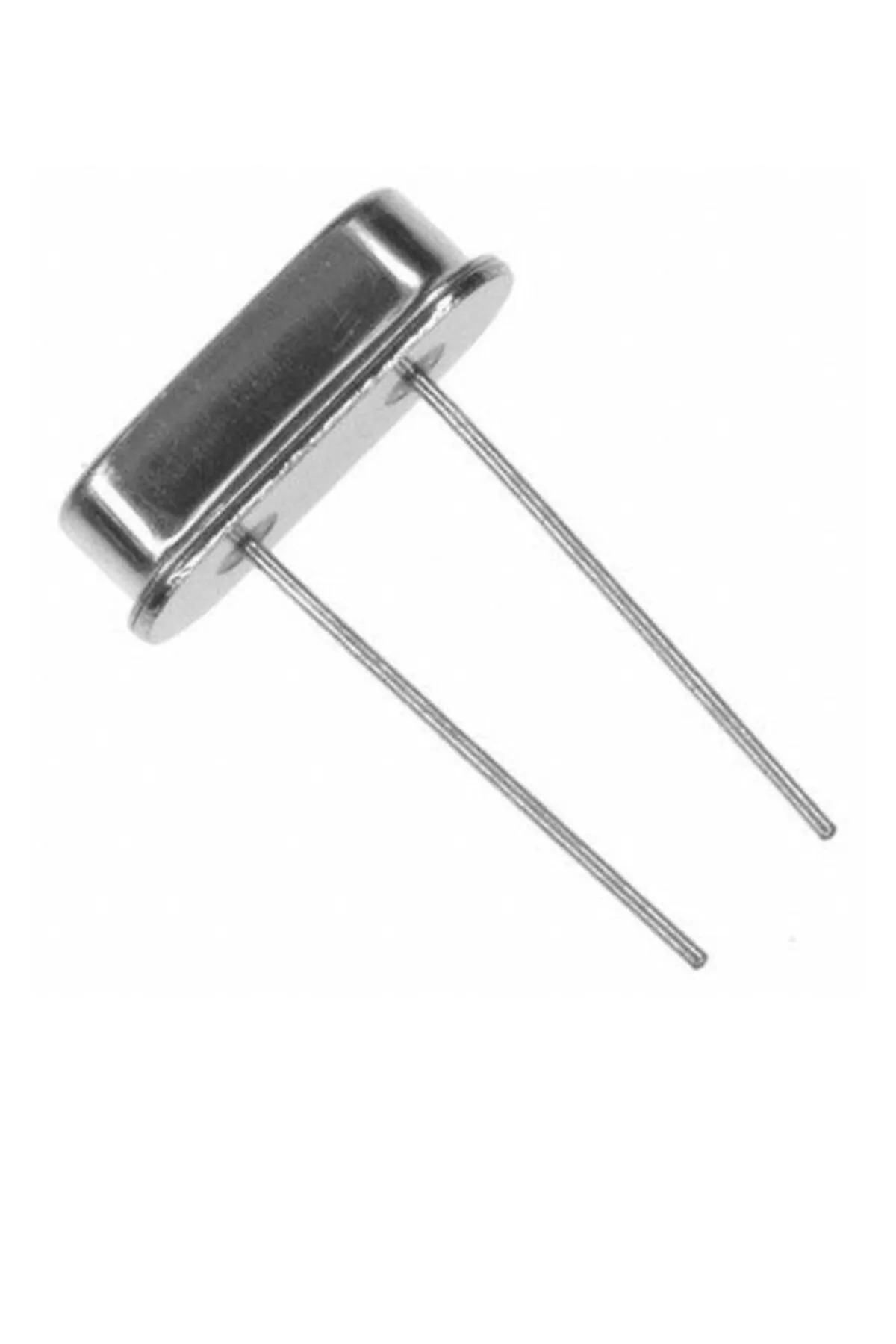

8 MHz HC-49S kristal, elektronik devrede uygun osilatör katıyla birlikte kullanılan kuvars frekans elemanıdır. Harici kristal destekleyen mikrodenetleyicilerde ve uyumlu saat devrelerinde kullanılabilir.
Teknik özellikler
• Nominal frekans: 8 MHz.
• Kılıf: HC-49S sınıfı.
• Terminal sayısı: 2.
• Montaj: delikten geçmeli.
• Yapı: pasif kuvars kristal.
• Polarite: kutupsuz.
Bağlantı ve kullanım
Kristal tek başına bir saat sinyali kaynağı değildir. Çalışması için mikrodenetleyici içindeki veya harici devredeki uygun osilatör yükselteci gerekir. Bu nedenle doğrudan bir besleme kaynağına bağlanarak kullanılmaz.
Devre bağlantısında üreticinin önerdiği osilatör topolojisi izlenmeli, yük kondansatörleri kristalin teknik bilgilerine göre seçilmelidir. PCB parazit kapasitansı da toplam yükü etkiler.
8 MHz kristal kullanılması, işlemcinin mutlaka 8 MHz sistem saatinde çalışacağı anlamına gelmez. Bölücüler, PLL ve yazılım saat ayarları sistem frekansını değiştirebilir. Programlama ve haberleşme ayarları gerçek saat yapılandırmasıyla eşleştirilmelidir.
