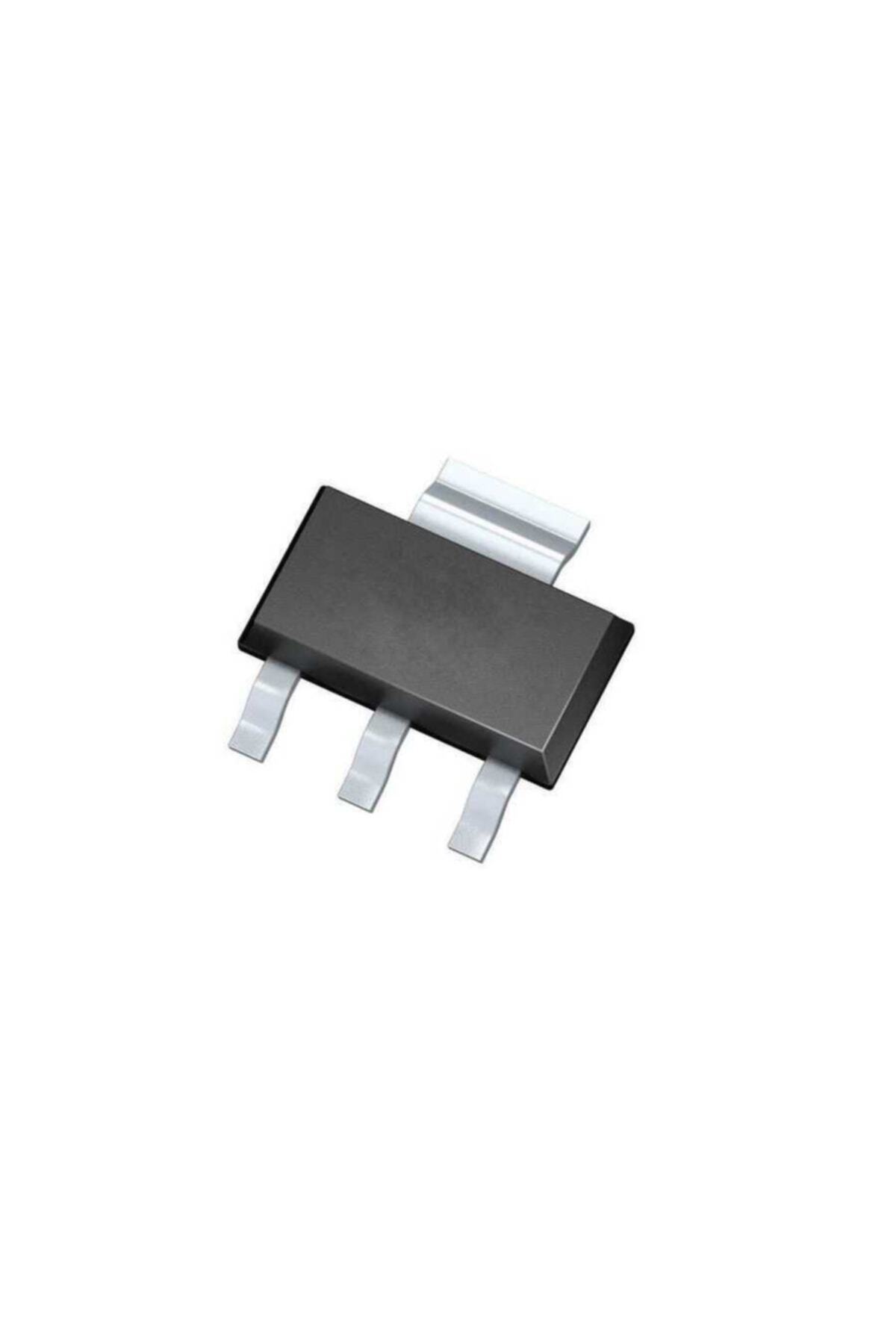

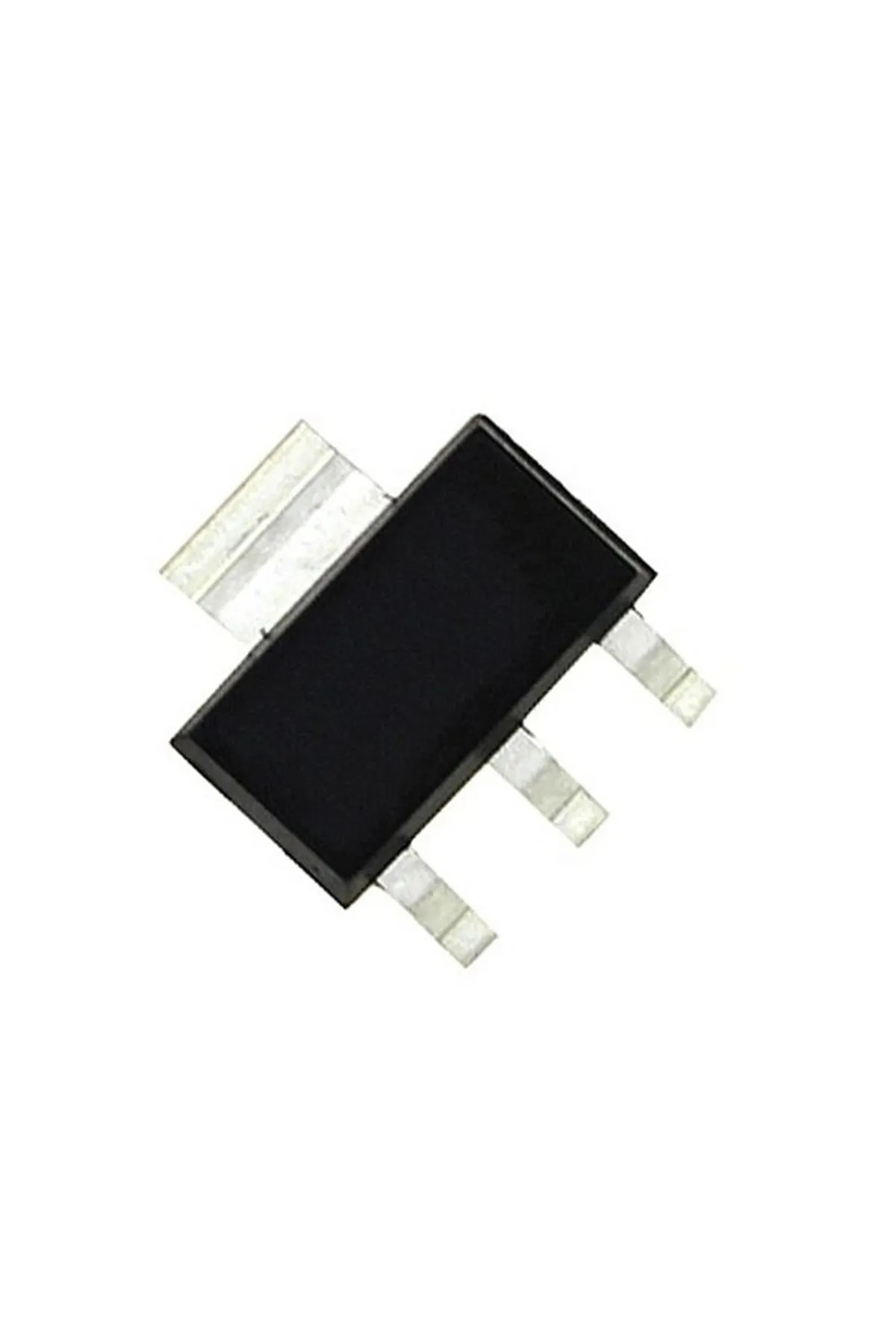

AMS1117-3.3V, elektronik devrelerde sabit 3,3 V besleme oluşturmak için kullanılan lineer gerilim regülatörüdür. SOT-223 kılıftaki bu ürün bağımsız bir entegredir; hazır regülatör modülü değildir. Mikrodenetleyici, sensör ve düşük gerilimli çevre birimlerinin besleme tasarımlarında kullanılabilir.
Teknik özellikler
Regülatör tipi: Lineer, sabit çıkışlı.
Nominal çıkış: 3,3 V.
Kılıf: SOT-223.
Akım sınıfı: 800 mA; kullanılabilir sürekli akım termal koşullara bağlıdır.
Pin 1: GND.
Pin 2 ve metal tab: Çıkış.
Pin 3: Giriş.
Yaygın uygulama: 5 V kaynaktan 3,3 V elde etme.
Bağlantı ve kullanım
Regülasyon için giriş gerilimi çıkıştan yeterince yüksek olmalıdır. Tasarımda yaklaşık 1,5 V giriş-çıkış payı bırakmak temkinli bir yaklaşımdır; kesin dropout değeri üretici ve akıma göre kontrol edilmelidir.
Lineer regülatörde gerilim farkı ısıya dönüşür. Örneğin 5 V giriş, 3,3 V çıkış ve 300 mA yükte yaklaşık 0,51 W ısı oluşur. PCB bakır alanı ve ortam sıcaklığı bu nedenle önemlidir. 800 mA değeri, her koşulda soğutmasız sürekli akım garantisi değildir.
Giriş ve çıkış kondansatörleri, kullanılan üreticinin veri sayfasındaki kapasite ve ESR koşullarına göre seçilmelidir. Bu entegre gerilim yükseltmez ve veri hatları için mantık seviyesi dönüştürücü değildir.
