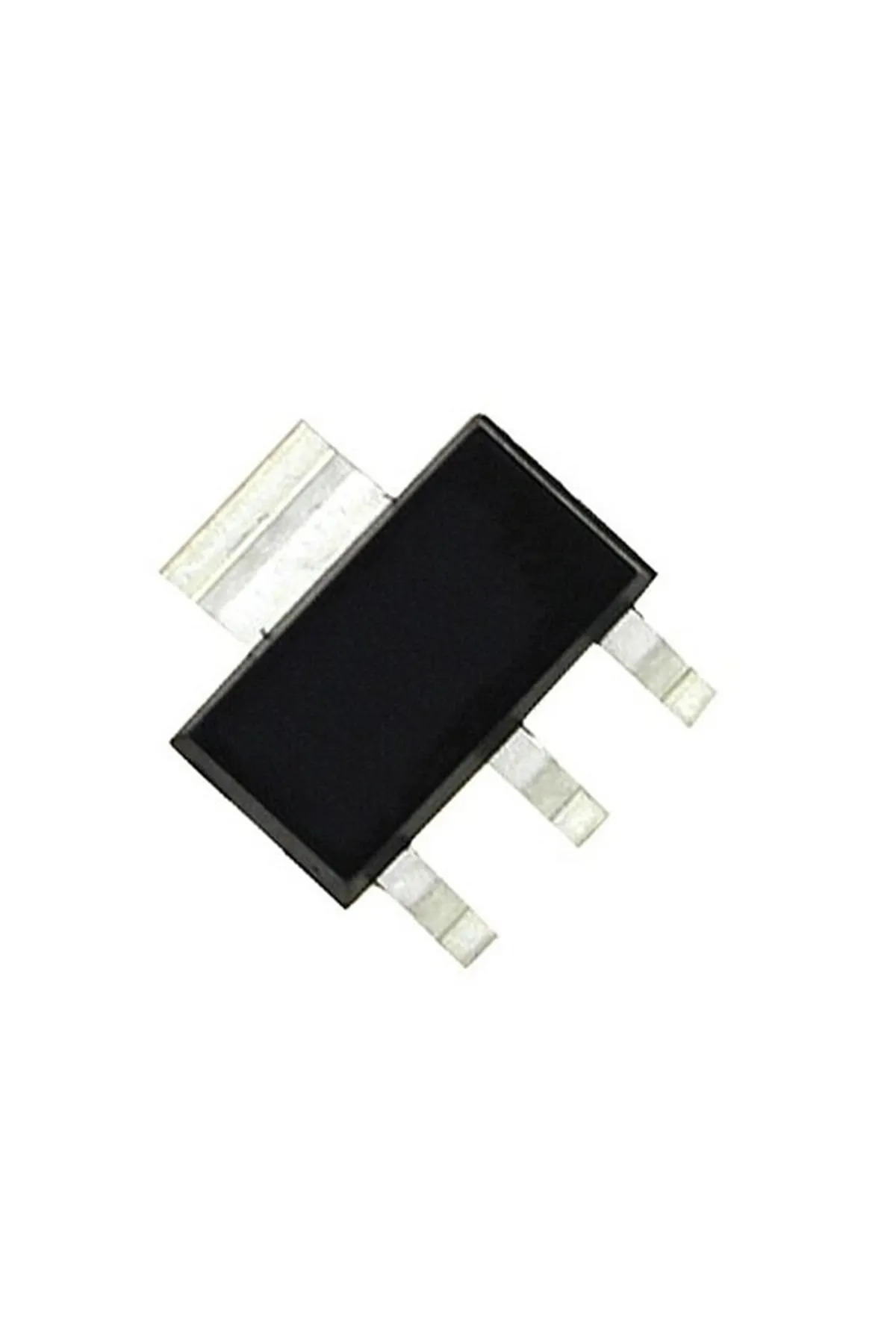

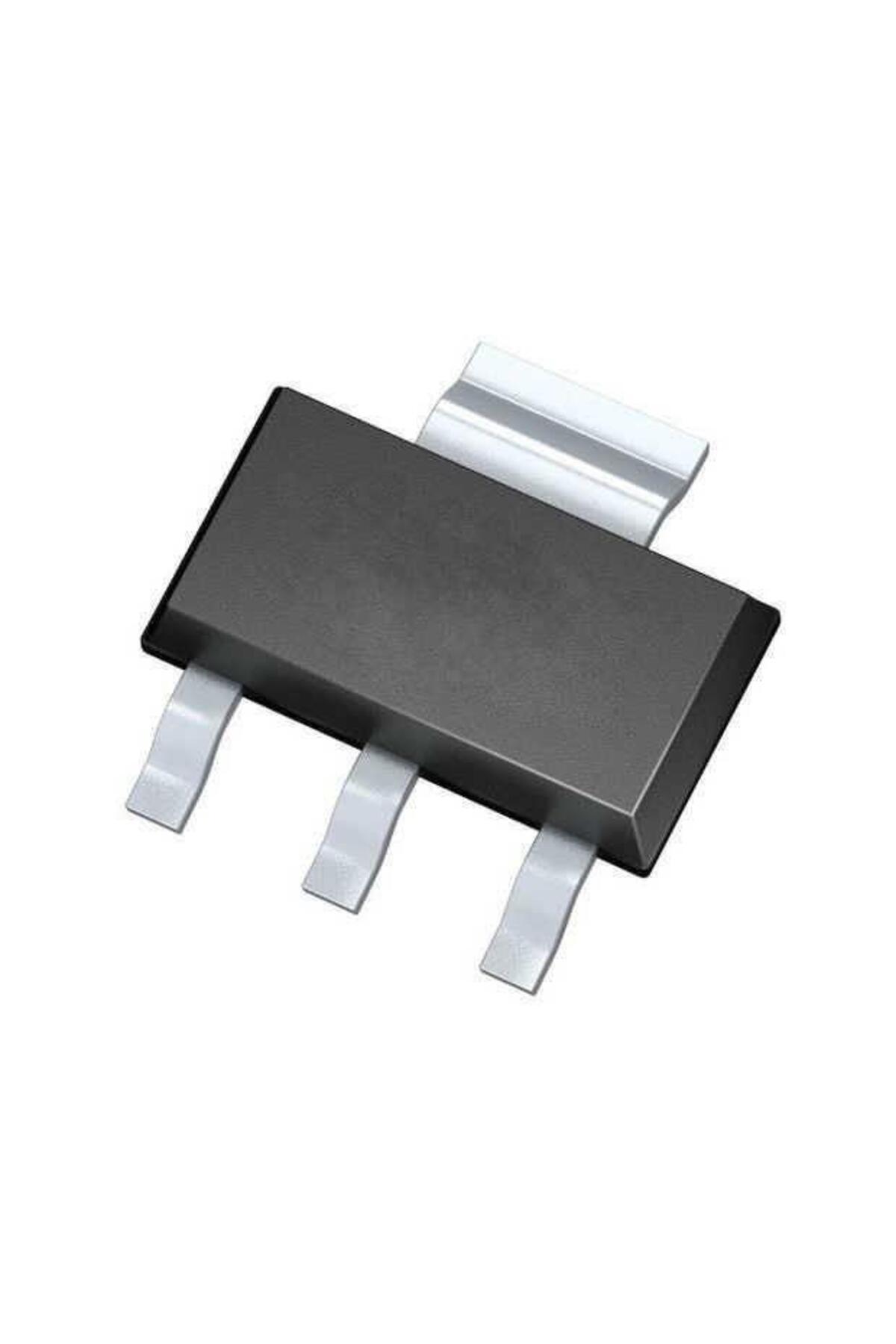

AMS1117-5.0V, uygun DC girişten sabit 5 V çıkış elde etmek için kullanılan lineer gerilim regülatörüdür. SOT-223 kılıftaki bağımsız entegre; mikrodenetleyici, sensör ve yardımcı besleme devrelerinin PCB tasarımlarında kullanılabilir.
Teknik özellikler
Regülatör yapısı: Lineer, sabit çıkışlı.
Nominal çıkış: 5,0 V.
Kılıf: SOT-223.
Akım sınıfı: 800 mA; gerçek sürekli akım termal tasarımla sınırlıdır.
Pin 1: GND.
Pin 2: Çıkış.
Pin 3: Giriş.
Metal tab: Çıkış bağlantısıyla ortaktır.
Bağlantı ve kullanım
Regülatörün giriş gerilimi, 5 V çıkıştan yeterli miktarda yüksek olmalıdır. Yaklaşık 1,5 V giriş-çıkış payıyla tasarım yapmak temkinli bir başlangıçtır. 5 V girişten regüle 5 V çıkış beklenmemelidir; ürün yükseltici dönüştürücü değildir.
Gerilim farkı ve akım arttıkça ısı yükselir. Örneğin 9 V girişten 5 V çıkışta 200 mA sağlanırken yaklaşık 0,8 W ısı oluşur. PCB bakır alanı ve havalandırma buna göre tasarlanmalıdır. 800 mA değeri, her koşulda soğutmasız sürekli akım garantisi değildir.
Giriş/çıkış kondansatörlerinin kapasitesi ve ESR özellikleri kullanılan üreticinin veri sayfasıyla eşleşmelidir. Devreye yüksek yük bağlamadan önce çıkış gerilimi ve sıcaklık kontrol edilmelidir. Verimliliğin önemli olduğu yüksek akımlı uygulamalarda anahtarlamalı dönüştürücü daha uygun olabilir.
