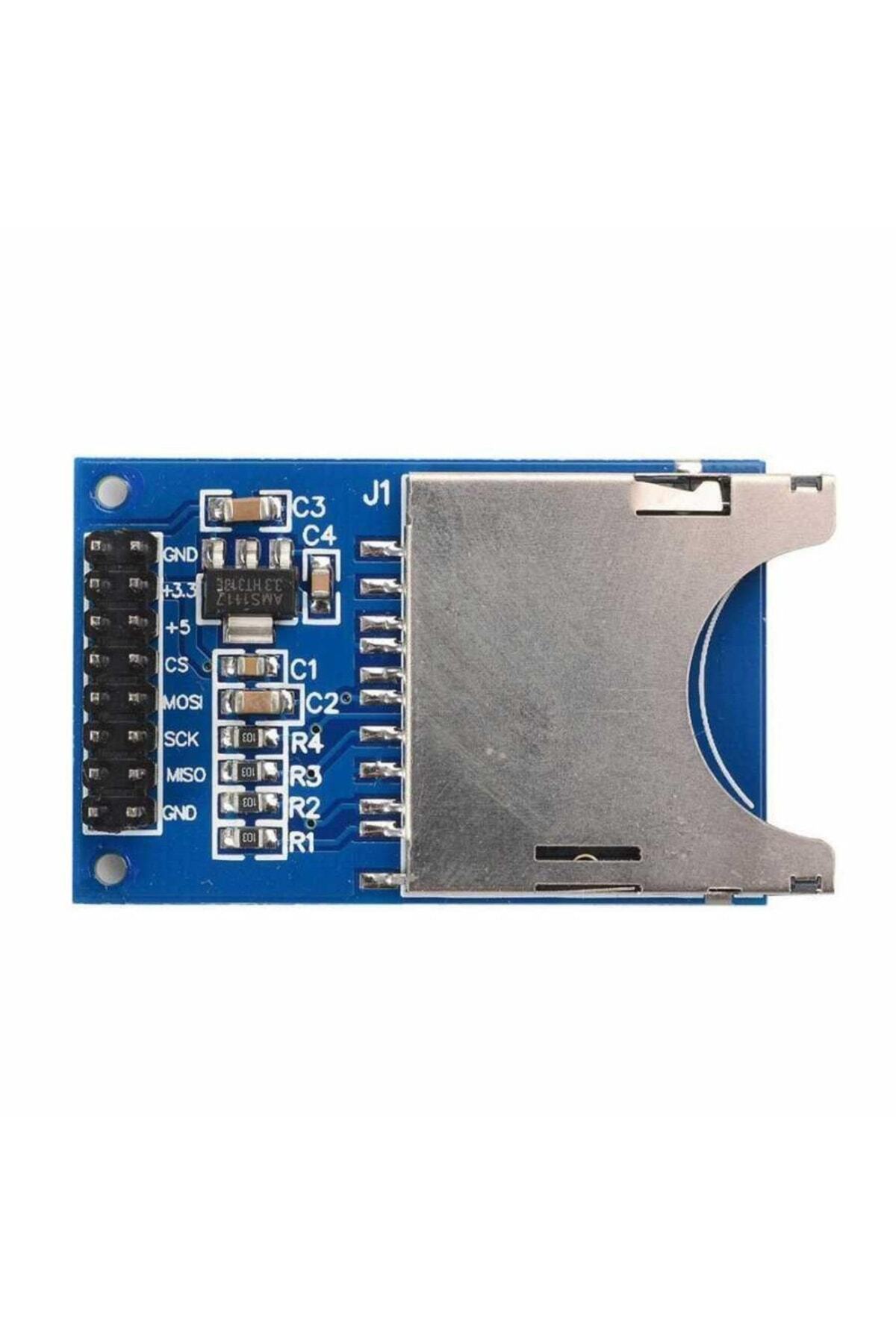

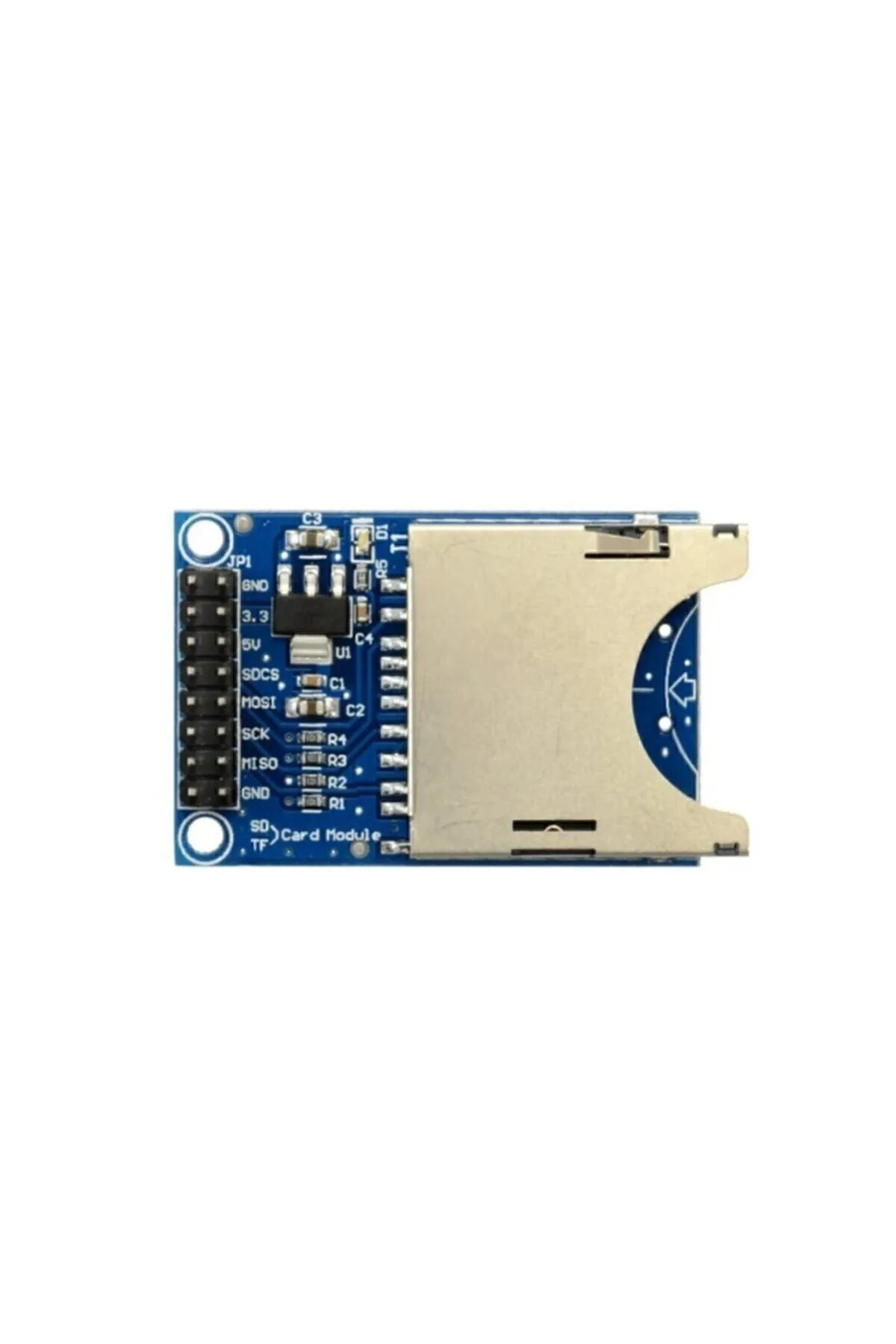

SD kart okuyucu yazıcı modülü, mikrodenetleyici projelerine çıkarılabilir dosya depolama özelliği ekler. Sıcaklık kayıt cihazı, veri kaydedici, ölçüm sistemi ve zaman damgalı sensör arşivi oluşturmak için kullanılabilir.
Teknik özellikler
Kart yuvası: Tam boy SD kart.
Haberleşme: SPI.
Veri bağlantıları: MOSI, MISO, SCK ve CS.
Besleme bağlantıları: Kart üzerinde 5 V ve 3,3 V olarak işaretlenmiş bağlantılar.
SD kartın veri mantığı: 3,3 V.
Bağlantı yapısı: Çift sıralı pinler; aynı işlevi tekrarlayan bağlantılar bulunur.
MicroSD kullanımı: Uygun tam boy SD adaptörüyle mümkündür.
Bağlantı ve kullanım
Kart üzerindeki gerilim regülatörü, veri hatlarının otomatik olarak 5 V'a dayanıklı olduğunu göstermez. 5 V mikrodenetleyici kullanıldığında özellikle CS, MOSI ve SCK hatlarının SD kart için uygun seviyeye indirilmesi gerekir. Besleme bağlantıları kart etiketine göre seçilmeli; 5 V ve 3,3 V girişleri aynı anda rastgele beslenmemelidir.
Dosya sistemi uyumluluğu kullanılan kütüphaneye bağlıdır. Yaygın Arduino SD uygulamalarında FAT16 veya FAT32 tercih edilir; exFAT ve yüksek kapasiteli kart desteği ayrıca kontrol edilmelidir. Yazma işlemi tamamlanmadan kart çıkarılmamalı veya besleme kesilmemelidir. Bu ürün USB üzerinden bilgisayara bağlanan bağımsız kart okuyucu değildir.
