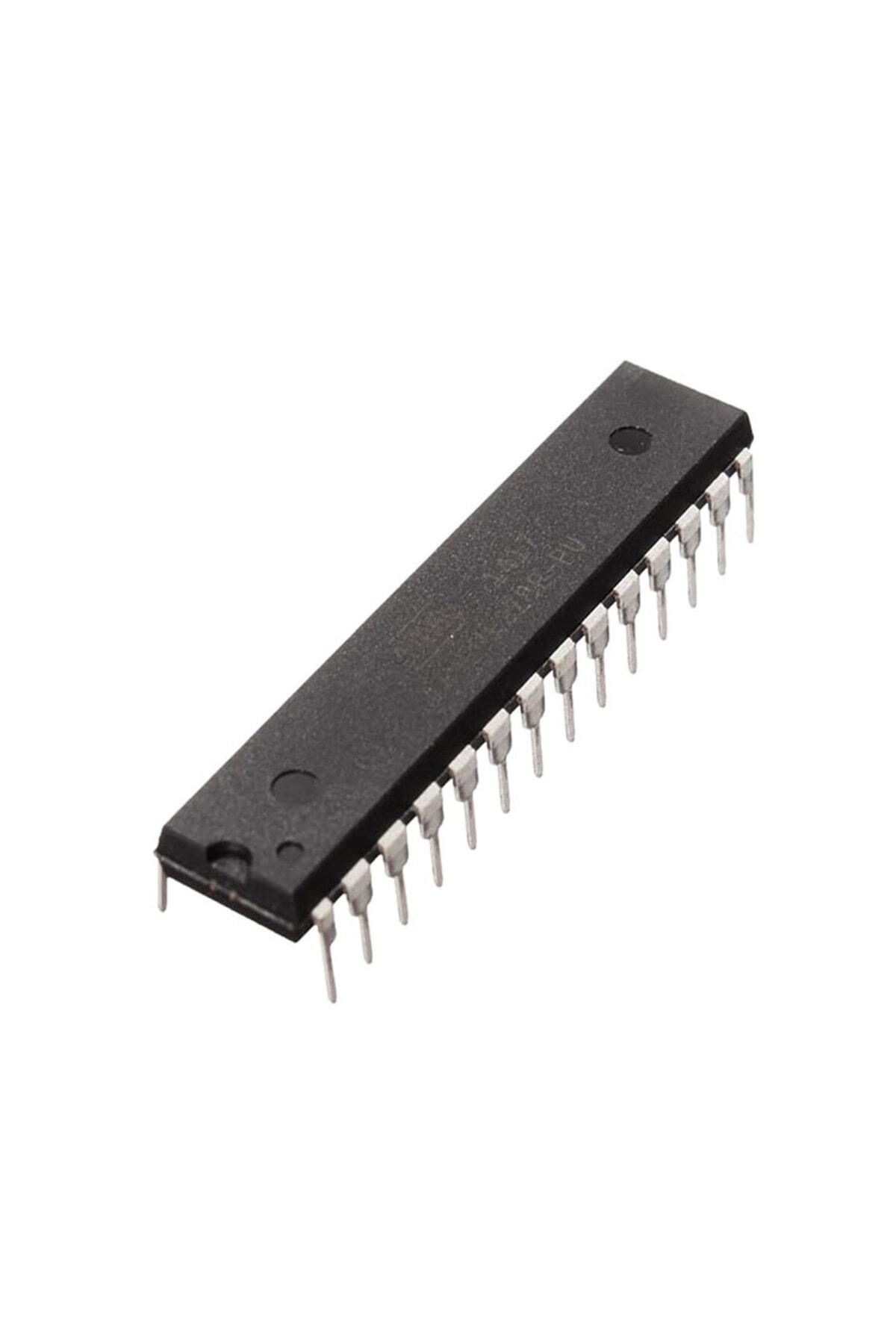

ATmega328P-PU, özel elektronik devrelerde kullanılabilen 8 bit AVR mikrodenetleyicidir. DIP-28 kılıfı, uygun soket ve delikli kart üzerinde montajı kolaylaştırır. Arduino tabanlı bağımsız kontrol devreleri, sensör uygulamaları ve AVR programlama eğitiminde kullanılabilir.
Teknik özellikler
Mimari: 8 bit AVR.
Kılıf: DIP-28.
Flash: 32 KB.
SRAM: 2 KB.
EEPROM: 1 KB.
Genel amaçlı I/O: İşlev paylaşımına bağlı 23'e kadar.
ADC: Bu kılıfta altı kanal, 10 bit.
PWM: Altı kanal.
Haberleşme: USART, SPI ve iki telli seri arayüz.
Besleme: Saat frekansına bağlı olarak 1,8–5,5 V.
Azami frekans: Uygun gerilimde 20 MHz.
Bağlantı ve kullanım
İzin verilen frekans beslemeye bağlıdır: 1,8 V seviyesinde 4 MHz'e, 2,7 V seviyesinde 10 MHz'e ve 4,5 V seviyesinde 20 MHz'e kadar olan çalışma sınıfları dikkate alınmalıdır. 20 MHz bilgisi, her besleme geriliminde kullanılabilecek sabit hız anlamına gelmez.
Arduino Uno benzeri 16 MHz uygulama için uygun saat devresi, sigorta ayarları ve gerekiyorsa bootloader hazırlanmalıdır. Ürünün bootloader yüklü olduğu varsayılmamalıdır. ISP üzerinden doğrudan programlama da mümkündür.
VCC ve AVCC beslemeleri, bütün GND bağlantıları ve yakın bypass kondansatörleri doğru kurulmalıdır. GPIO çıkışları yüksek akımlı yükleri doğrudan sürmek için kullanılmamalı; pin ve toplam akım sınırları dikkate alınmalıdır. Ürün bağımsız entegredir, hazır Arduino kartı değildir.
