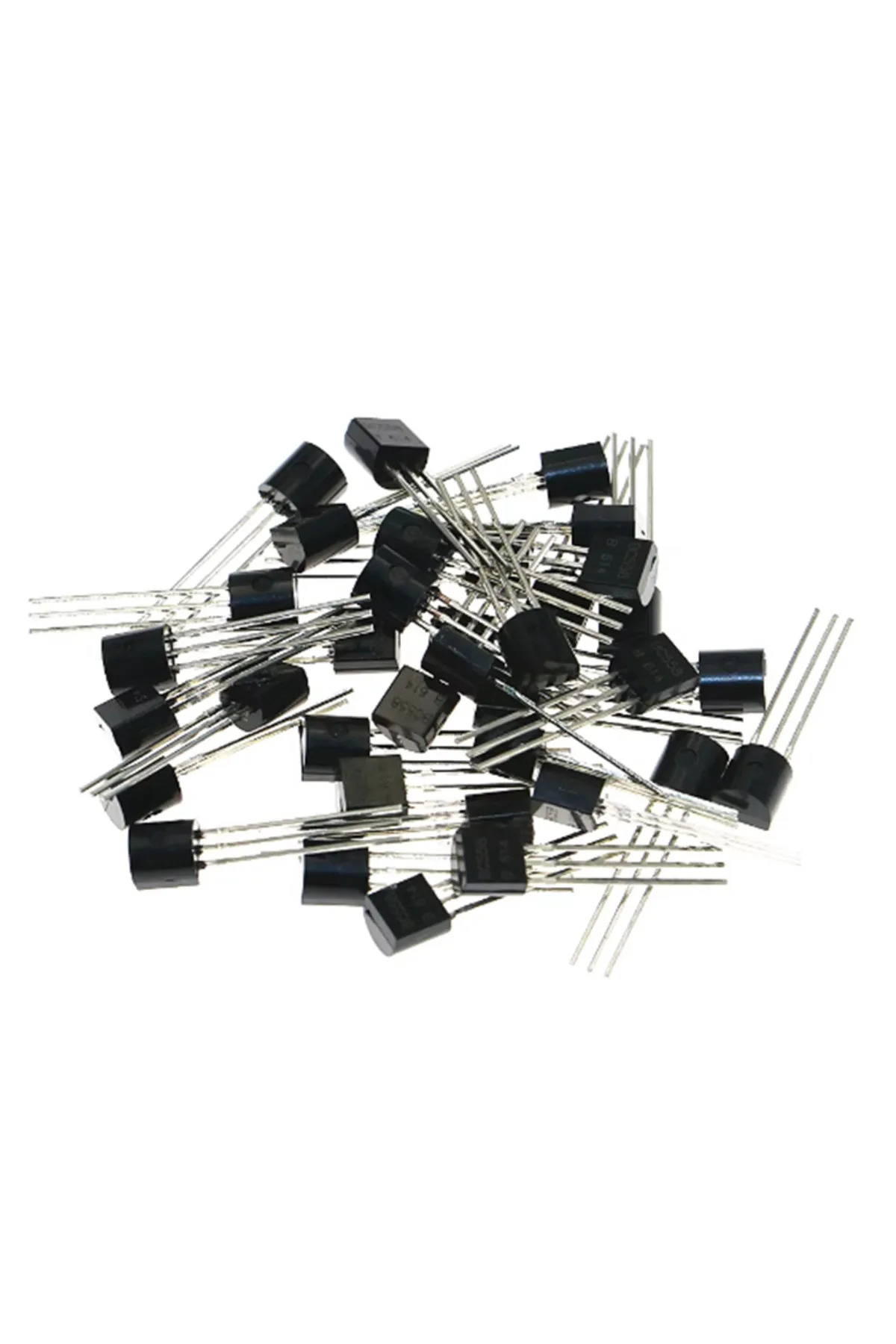

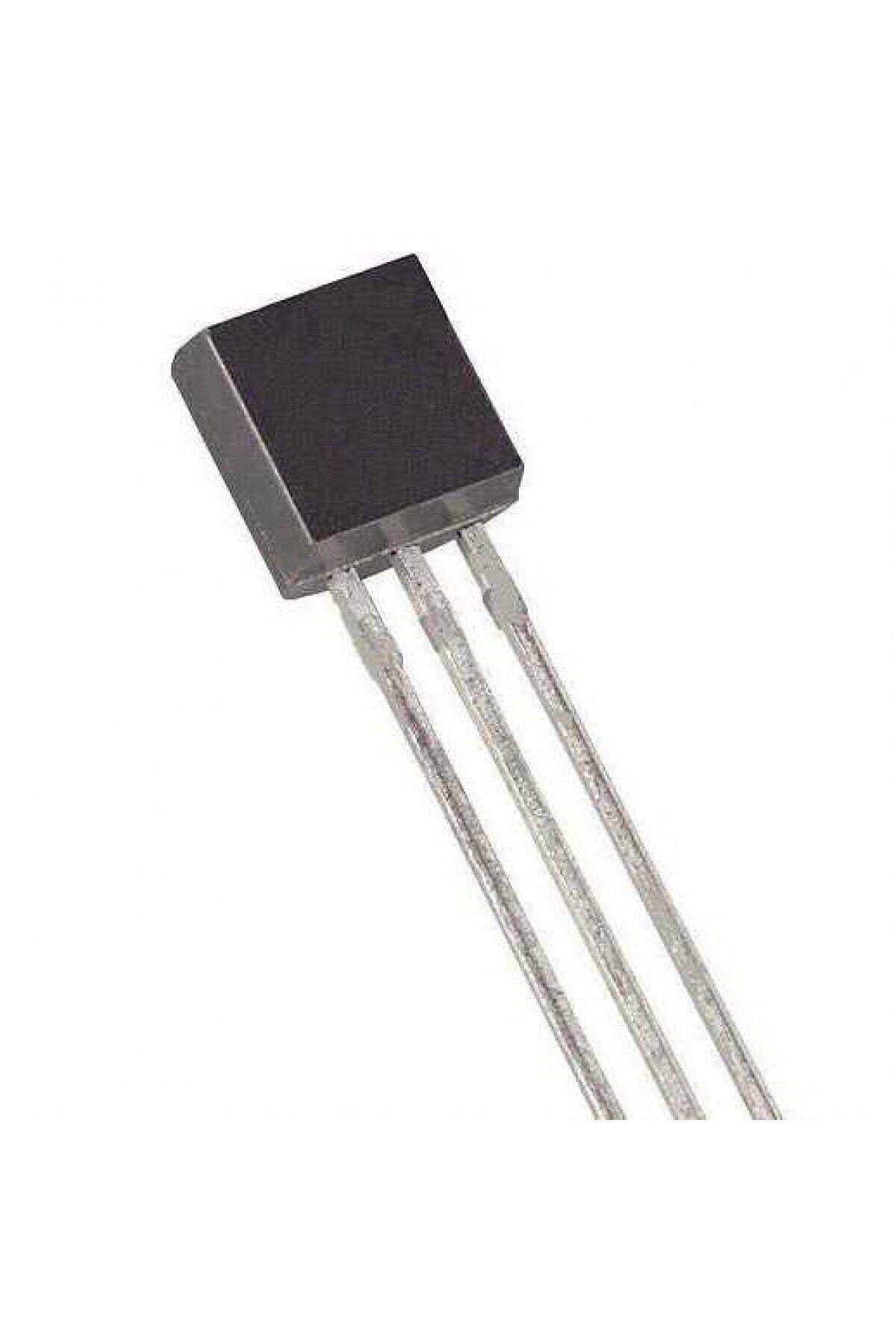

BC547 NPN Transistör TO-92

BC547, küçük sinyal yükseltme ve düşük akımlı anahtarlama uygulamalarında kullanılan NPN bipolar transistördür. LED kontrolü, sinyal işleme, ön yükselteç ve elektronik eğitim devrelerinde kullanılabilir.

Teknik özellikler

• Transistör türü: NPN BJT.

• Kılıf: TO-92.

• Kolektör-emetör gerilim sınırı, VCEO: 45 V.

• Kolektör akımı üst sınırı: 100 mA.

• Kolektör-baz gerilim sınırı: 50 V.

• Emetör-baz ters gerilim sınırı: 6 V.

• Standart BC547 TO-92 bağlantısı: düz yüz öne ve bacaklar aşağı bakarken C-B-E.

Kullanım ve sınırlar

Belirtilen sınırlar normal çalışma hedefi değildir. Kolektör akımı, kolektör-emetör gerilimi ve oluşan ısı birlikte değerlendirilmelidir. 100 mA ile 45 V aynı anda uygulanabilir bir çalışma noktası olarak alınmamalıdır.

Baz bağlantısında akımı sınırlayan direnç kullanılmalıdır. Anahtarlamada gerekli baz akımı, yük akımına ve doyum şartlarına göre belirlenir. Röle gibi endüktif yüklerde uygun geri dönüş diyodu gerekir.

BC547A, BC547B ve BC547C kazanç grupları farklıdır. Stok üzerindeki son ek doğrulanmadan tek bir sabit hFE değeri kabul edilmemelidir.
