BD136, orta güçlü sürücü ve yükselteç devrelerinde kullanılan PNP bipolar transistördür. Tamamlayıcı NPN parçası BD135 ile birlikte çıkış katlarında veya uygun yüksek taraf anahtarlama devrelerinde kullanılabilir.
Teknik özellikler
• Yapı: PNP BJT.
• Kılıf: TO-126, SOT-32 sınıfı.
• Kolektör-emetör gerilim sınırı: −45 V.
• Kolektör akımı üst sınırı: −1,5 A.
• Emetör-baz ters gerilim sınırı: −5 V.

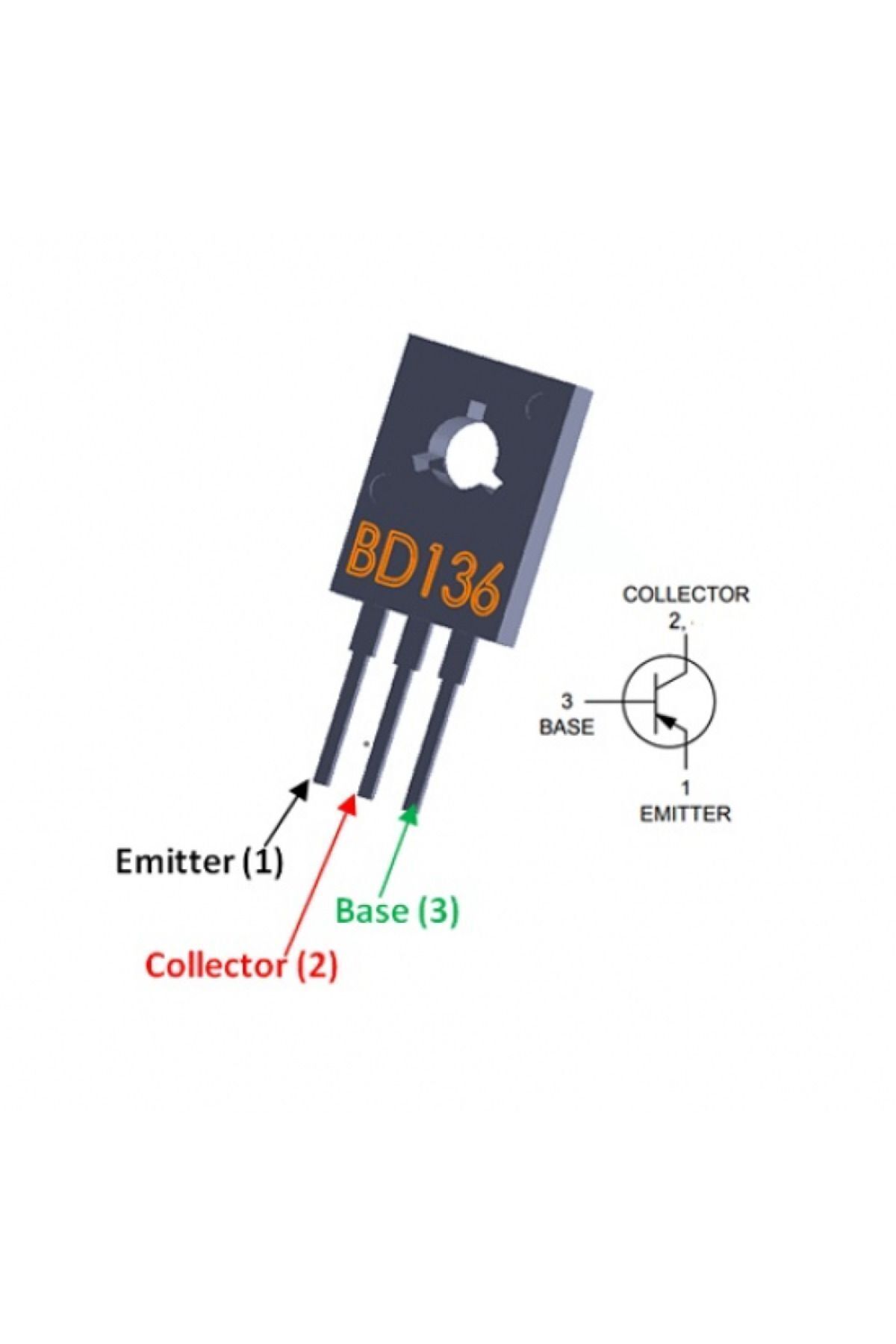

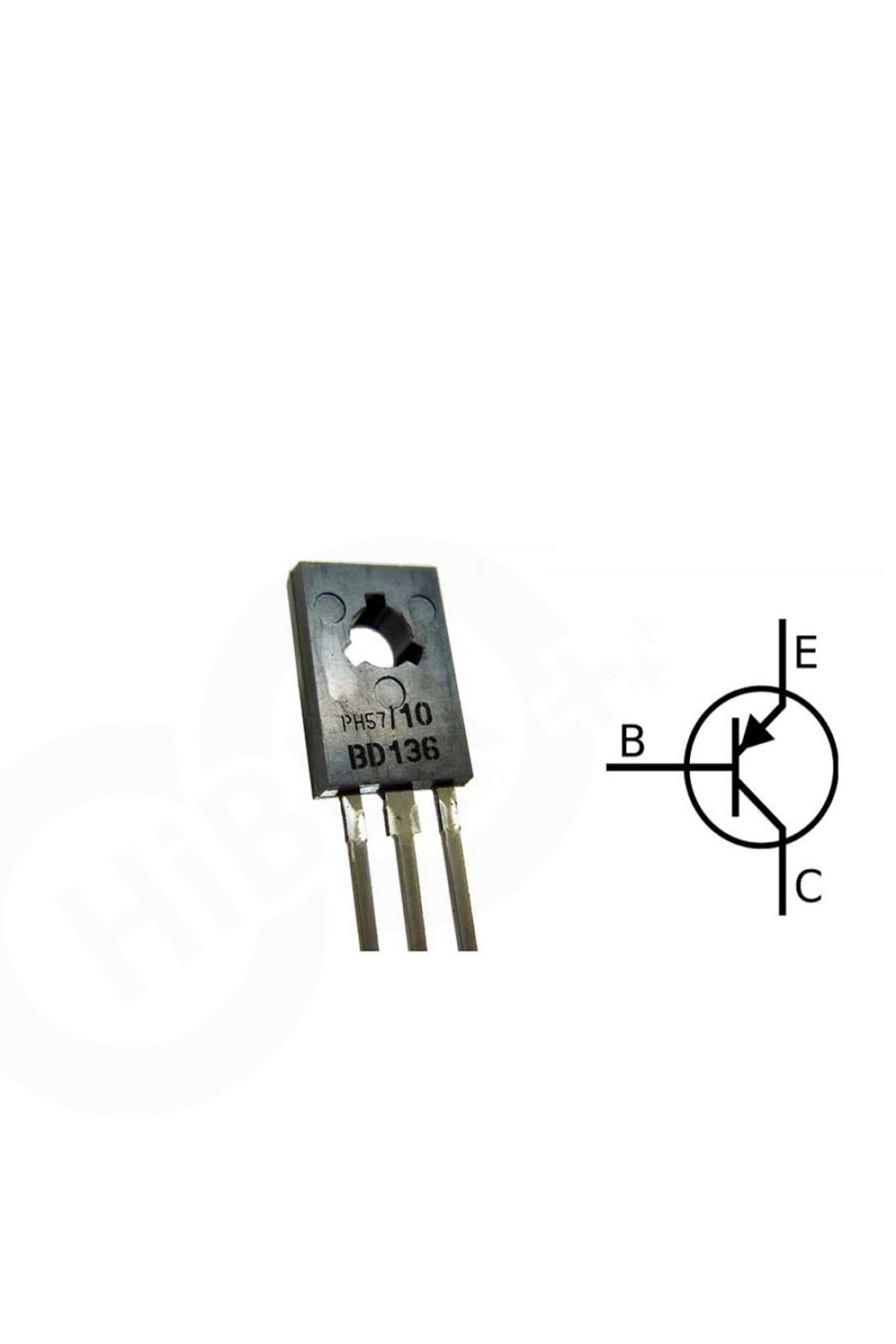

• Standart bacak dizilimi: 1 emetör, 2 kolektör, 3 baz.

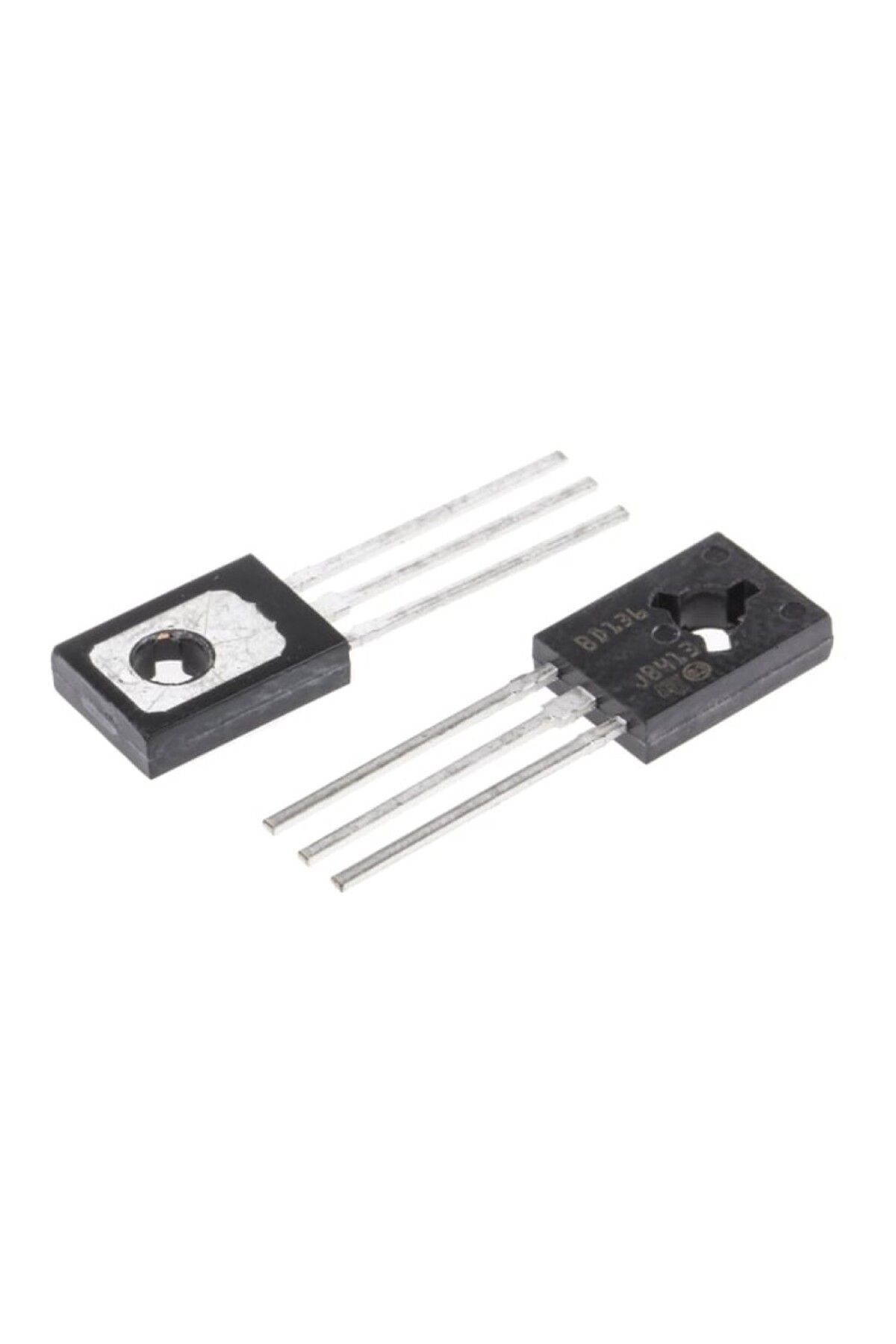

• Metal arka yüz: kolektörle bağlantılıdır.
Kullanım
PNP transistörlerde gerilim ve akım işaretleri NPN’e göre ters yönde tanımlanır. Anahtarlama için baz, emetöre göre uygun biçimde aşağı çekilir; baz akımı direnç ve gerektiğinde ek sürücüyle sınırlandırılır.
1,5 A değeri her ortamda sürekli taşınabilecek akım garantisi değildir. Güvenli çalışma alanı, güç kaybı ve soğutma dikkate alınmalıdır. Veri sayfalarında verilen yüksek güç değerleri belirli kasa sıcaklığı koşullarına bağlıdır.
Soğutucu ortak bir metal yüzeye bağlanacaksa kolektör bağlantısı nedeniyle elektriksel yalıtım gereksinimi kontrol edilmelidir.
