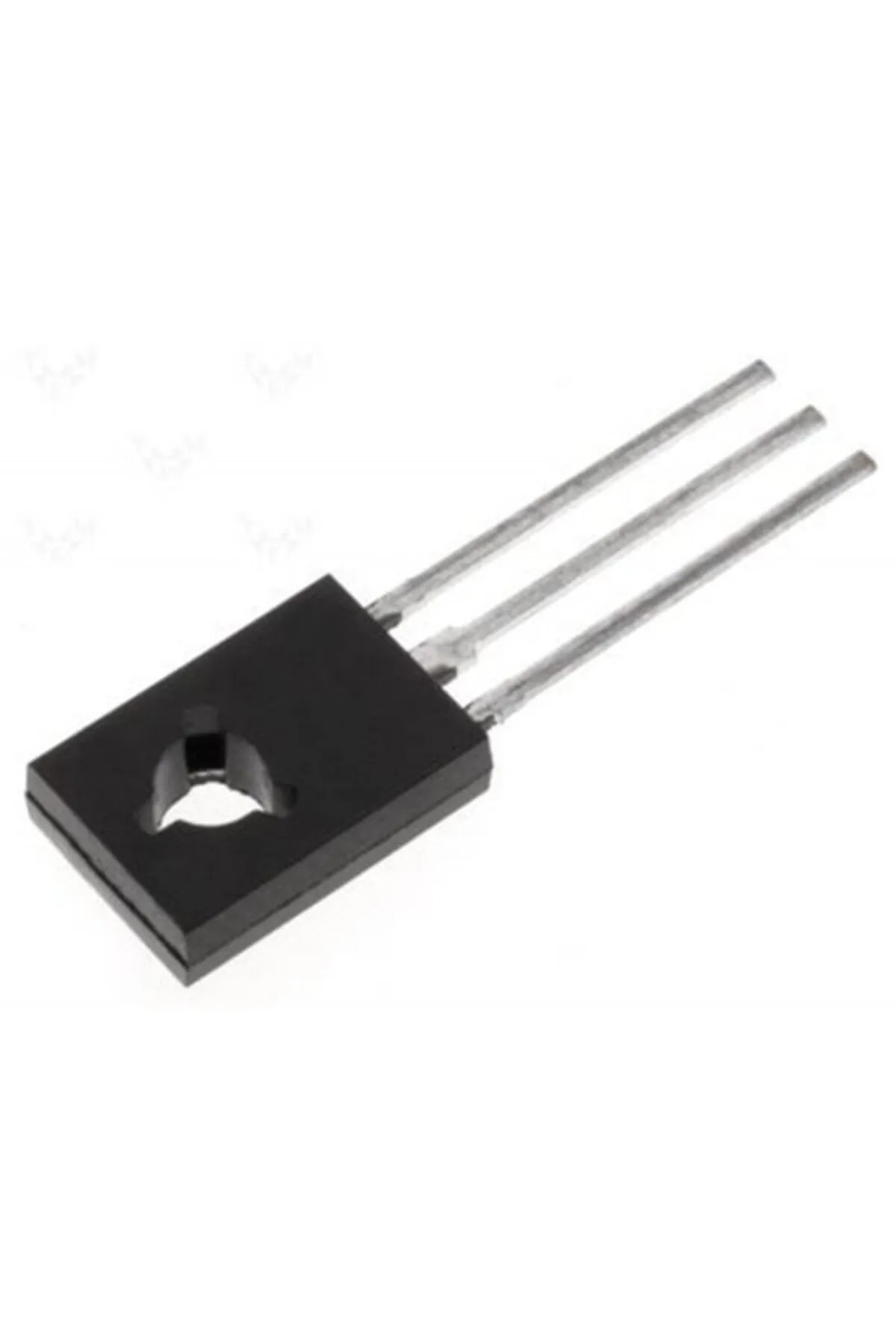

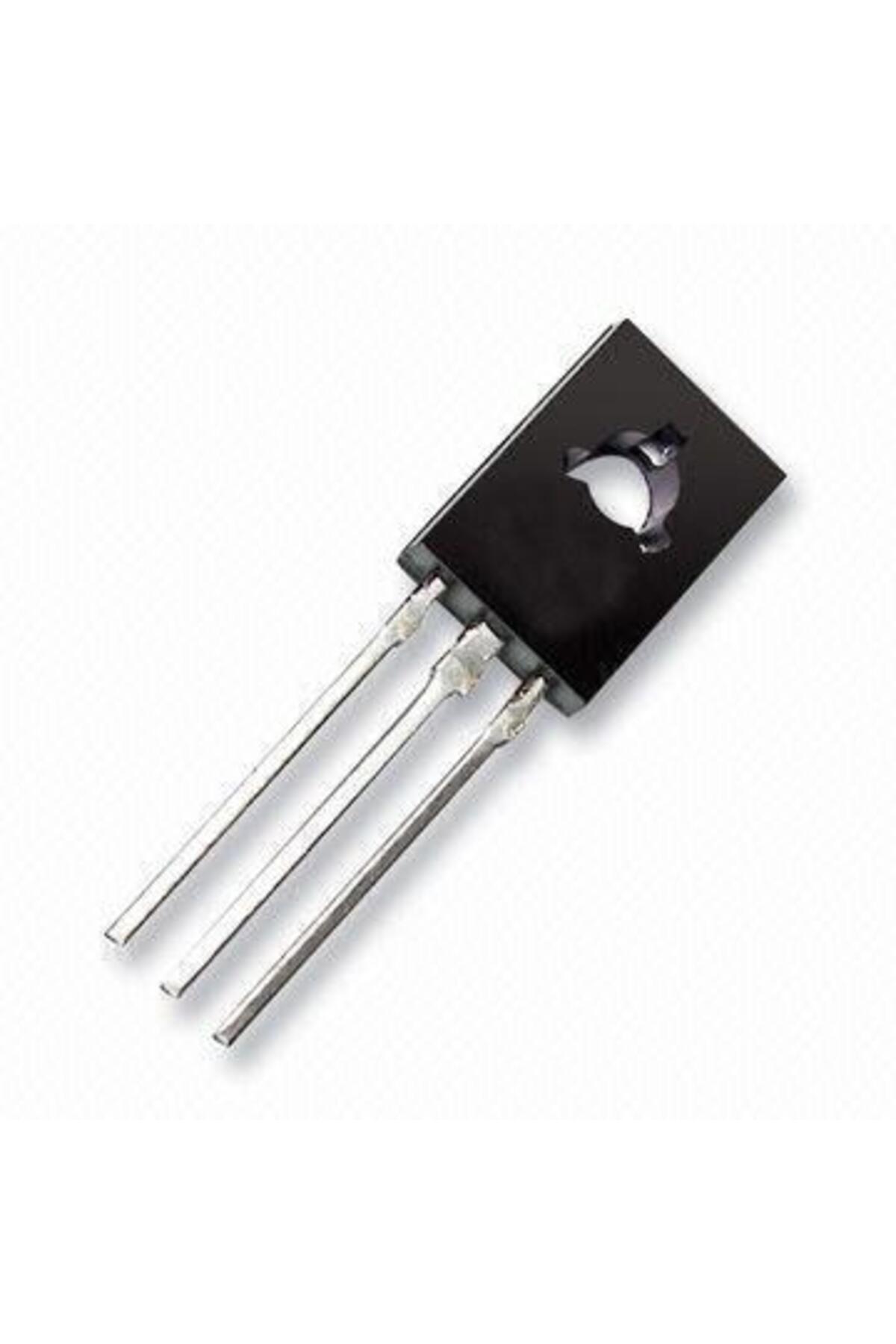

BD139, ses yükselteçlerinde, sürücü katlarında ve uygun anahtarlama devrelerinde kullanılan NPN bipolar transistördür. BD140 PNP transistörle tamamlayıcı çift olarak değerlendirilebilir.
Teknik özellikler
• Tür: NPN BJT.
• Kılıf: TO-126.
• Kolektör-emetör gerilim sınırı: 80 V.
• Kolektör akımı üst sınırı: 1,5 A.
• Emetör-baz ters gerilim sınırı: 5 V.
• Bacak dizilimi: 1 emetör, 2 kolektör, 3 baz.
• Metal yüzey: kolektör bağlantılı.
Kullanım
BD139’un bazına doğrudan sınırsız akım uygulanmamalıdır. Baz direnci, kontrol gerilimi ve gerekli baz akımına göre hesaplanmalıdır. Yüksek yük akımlarında mikrodenetleyici çıkışı yeterli olmayabilir; uygun ön sürücü gerekebilir.
Çalışma sırasında kayıp yaklaşık olarak kolektör-emetör gerilimi ile kolektör akımının çarpımı üzerinden değerlendirilir. Isınma, soğutucu ve güvenli çalışma alanı kontrol edilmelidir. Veri sayfasındaki 12,5 W gibi güç değerleri kasa sıcaklığının belirtilen seviyede tutulduğu koşullara aittir; çıplak parçanın ortamda bu gücü taşıyacağı anlamına gelmez.
BD139’un kazanç grubu son eke bağlıdır.
