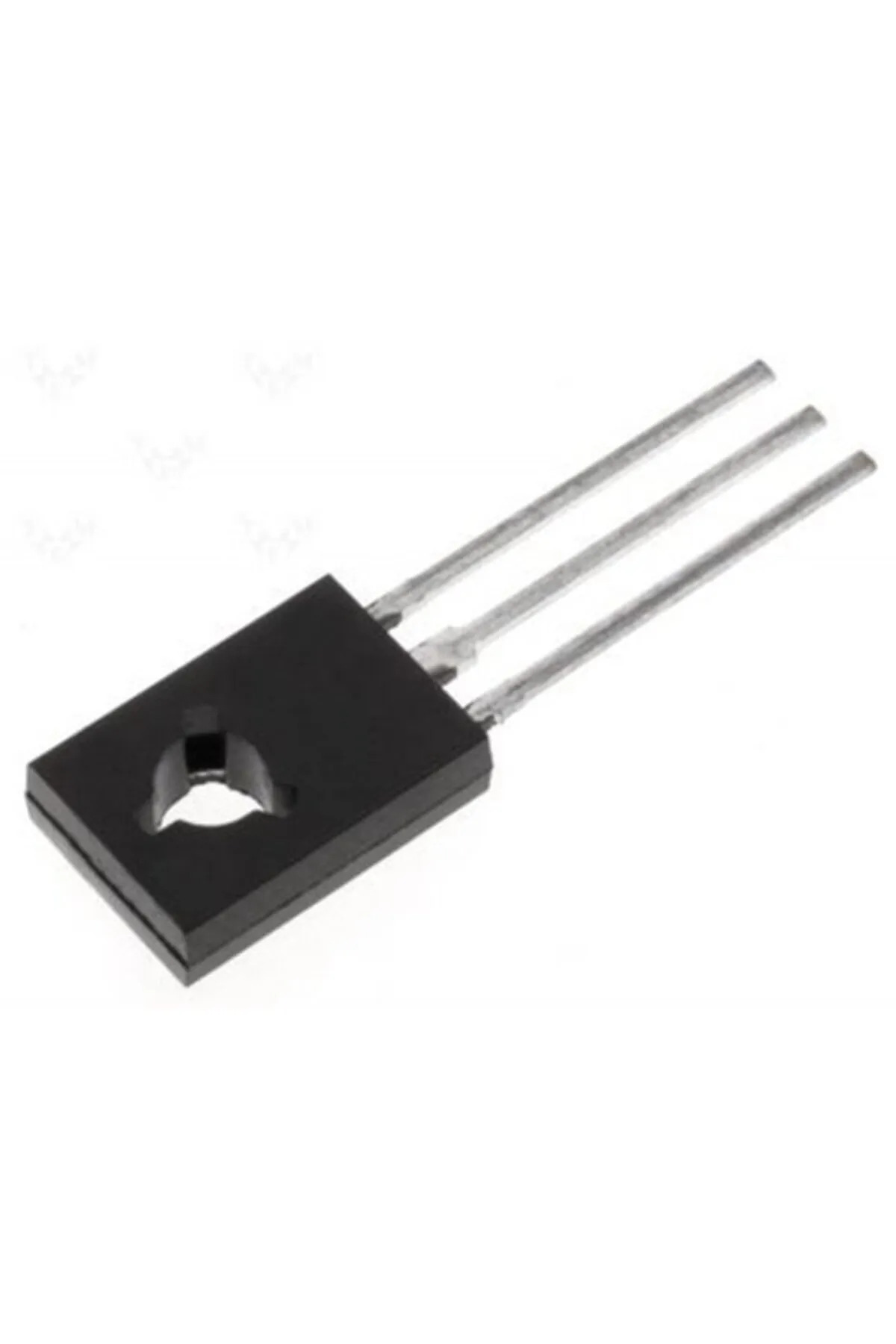

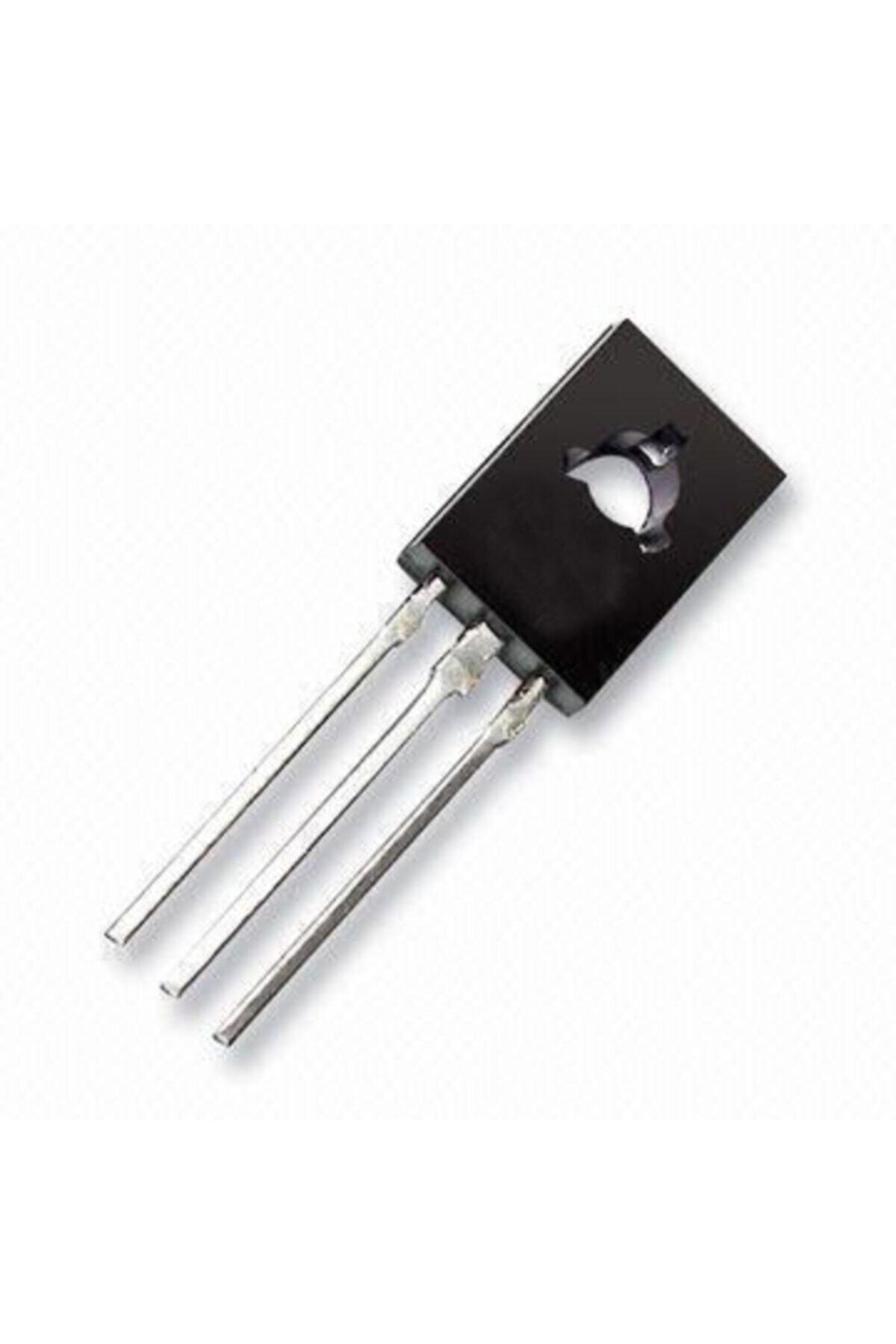

BD140 PNP Transistör 80 V 1,5 A TO-126

Name: BD140 PNP Transistör 80 V 1,5 A TO-126
Brand: Rodevino
SKU: ABRD078
Price: 3.45 TRY
Availability: InStock

BD140 PNP transistör; tamamlayıcı yükselteç, sürücü ve uygun anahtarlama devrelerinde kullanılan TO-126 kılıflı bileşen.

3,45 TL

Ürün Kodu ABRD078 Barkod ADKDRD078

BD140 PNP Transistör 80 V 1,5 A TO-126

BD140, BD139 NPN transistörün tamamlayıcı PNP eşidir. Ses yükselteçlerinin çıkış ve sürücü katlarında, akım kontrolünde ve uygun yüksek taraf anahtarlama uygulamalarında kullanılabilir.

Teknik özellikler

• Transistör yapısı: PNP BJT.

• Kılıf: TO-126.

• Kolektör-emetör gerilim sınırı: −80 V.

• Kolektör akımı üst sınırı: −1,5 A.

• Emetör-baz ters gerilim sınırı: −5 V.

• Standart bağlantı: 1 emetör, 2 kolektör, 3 baz.

• Metal yüzey: kolektörle elektriksel bağlantılı.

Kullanım

PNP çalışma yönü nedeniyle kontrol devresi, emetör gerilimi dikkate alınarak kurulmalıdır. Özellikle besleme gerilimi mikrodenetleyici geriliminden yüksekse baz doğrudan GPIO’ya bağlanmamalı; uygun seviye ve akım sürücüsü kullanılmalıdır.

Akım ve gerilim üst sınırları aynı anda kullanılabilecek çalışma noktaları değildir. Isıl tasarım, kolektör-emetör gerilim düşümü ve güvenli çalışma alanı birlikte kontrol edilmelidir.

Endüktif yüklerde uygun sönümleme elemanı gerekir. Soğutucu montajında kolektörün metal yüzeyle bağlantısı unutulmamalıdır.
