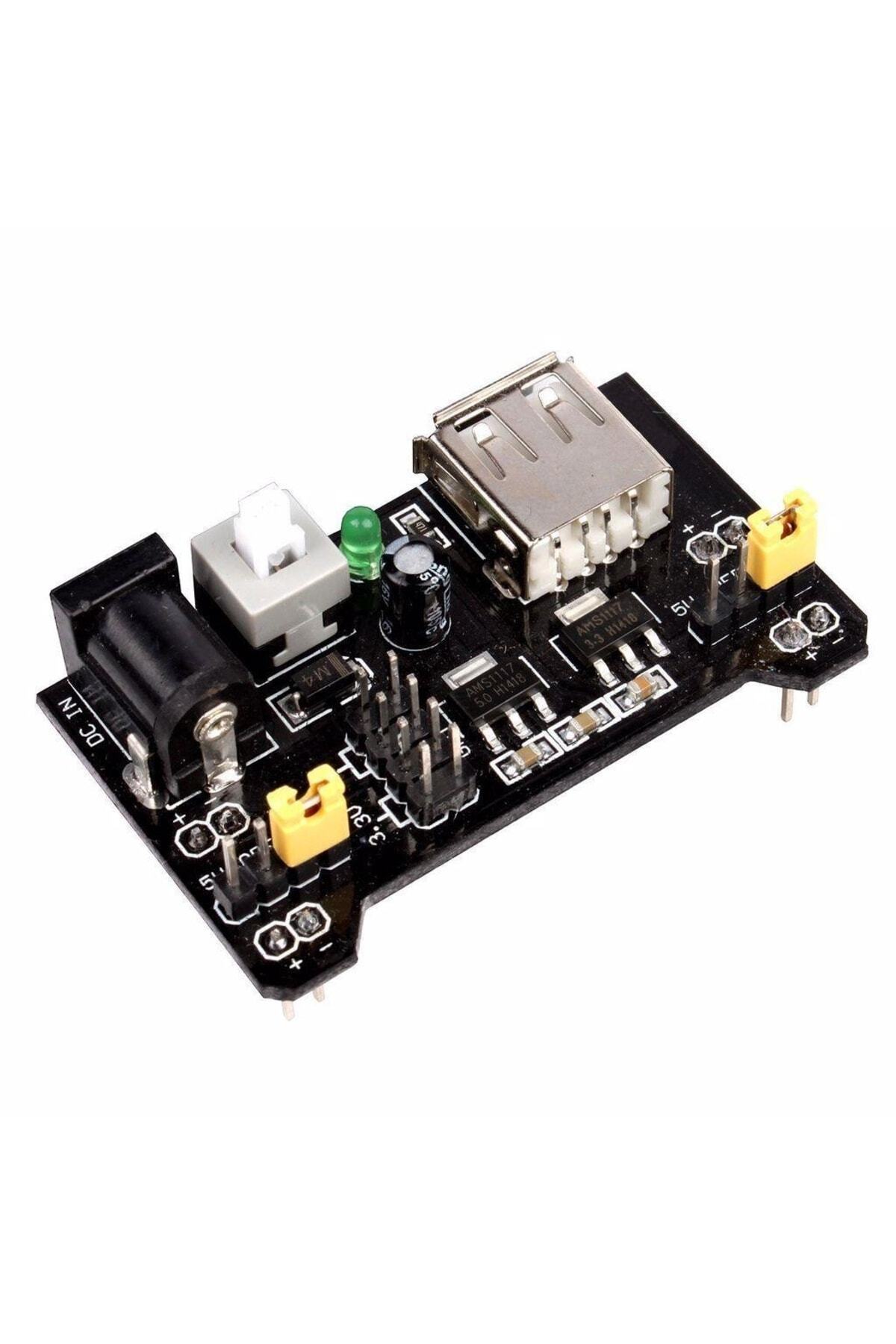

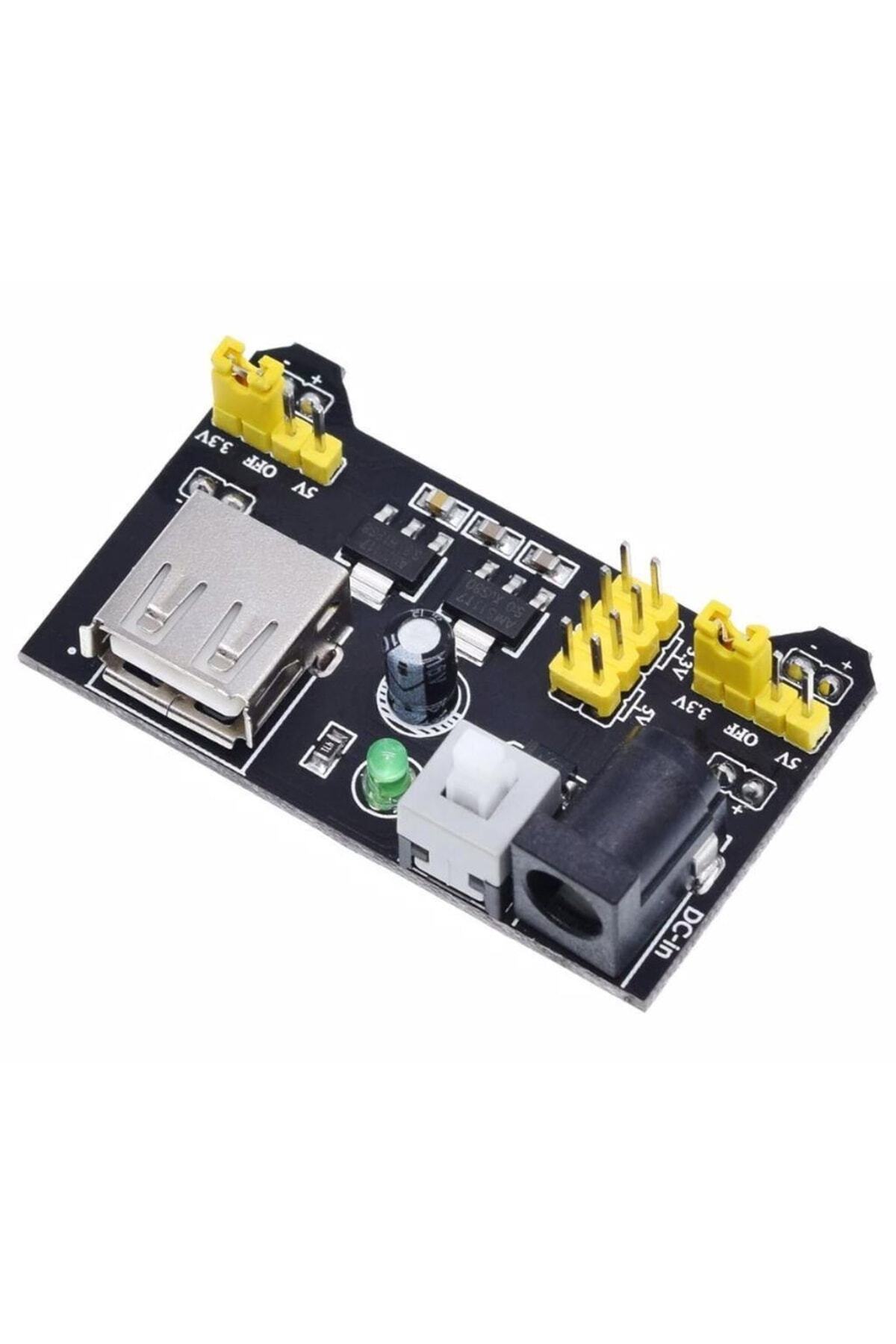

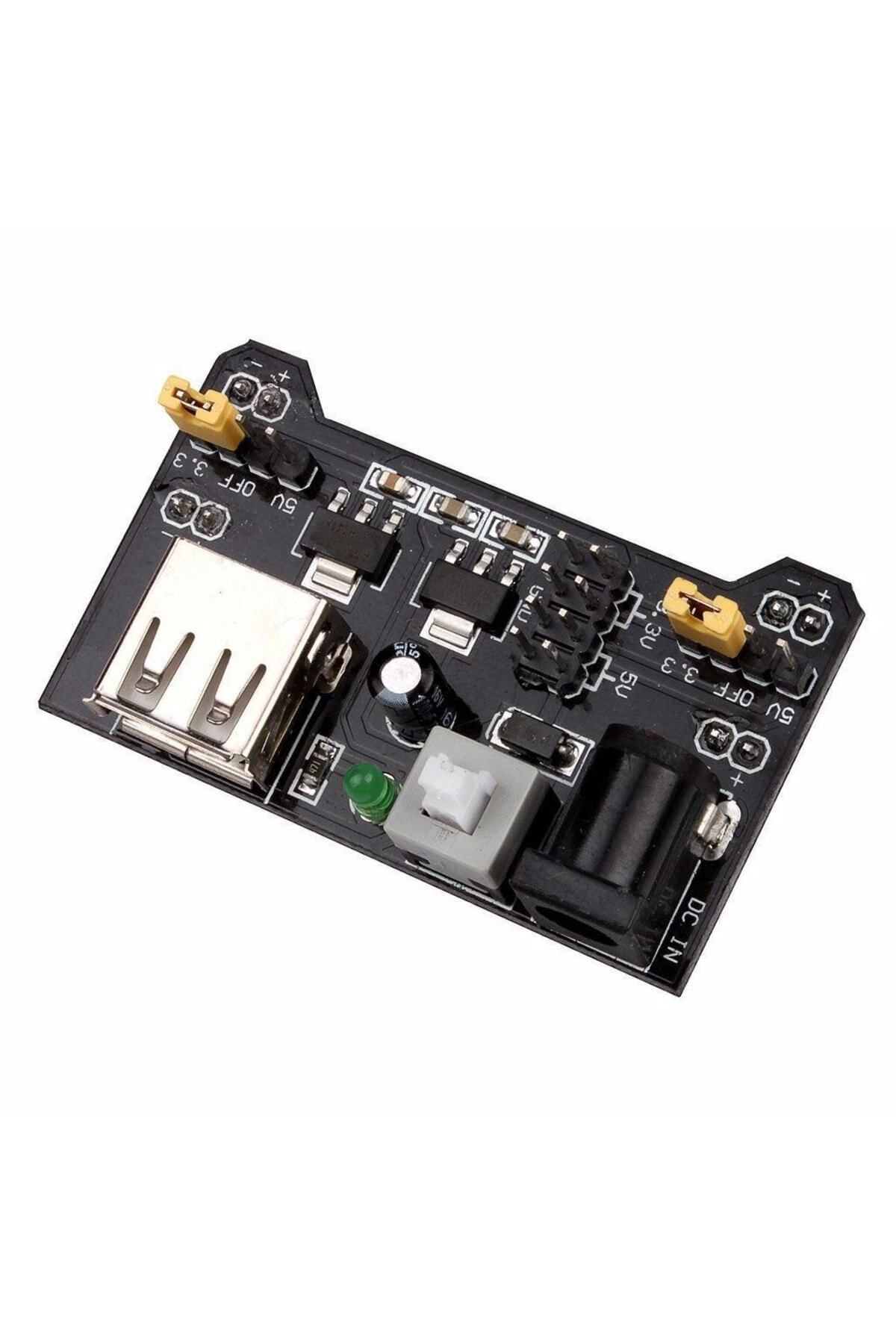

MB102 breadboard güç kaynağı modülü, uygun breadboardun iki yan besleme rayına takılarak regüle gerilim sağlar. Jumperlarla farklı raylarda 3,3 V veya 5 V seçilebilir. Sensör, lojik devre ve düşük güçlü eğitim projelerinde besleme bağlantısını toplar.
Lineer regülatörler giriş ile çıkış arasındaki gerilim farkını ısıya dönüştürür. Bu nedenle kullanılabilir akım yalnızca regülatör üzerinde yazan değere göre belirlenmez.
Teknik özellikler
DC jak girişi: 6,5–12 V DC; düşük ısınma için uygun alt giriş gerilimi tercih edilir.
Çıkış seçenekleri: 3,3 V / 5 V; jumper konumuna göre.
Ürün sınıfında belirtilen üst akım: 700 mA’dan az; sürekli garantili akım değildir.
Jak sınıfı: 5,5 × 2,1 mm, merkez pozitif.
Kontroller: açma/kapama anahtarı, güç LED’i ve seçim jumperları.

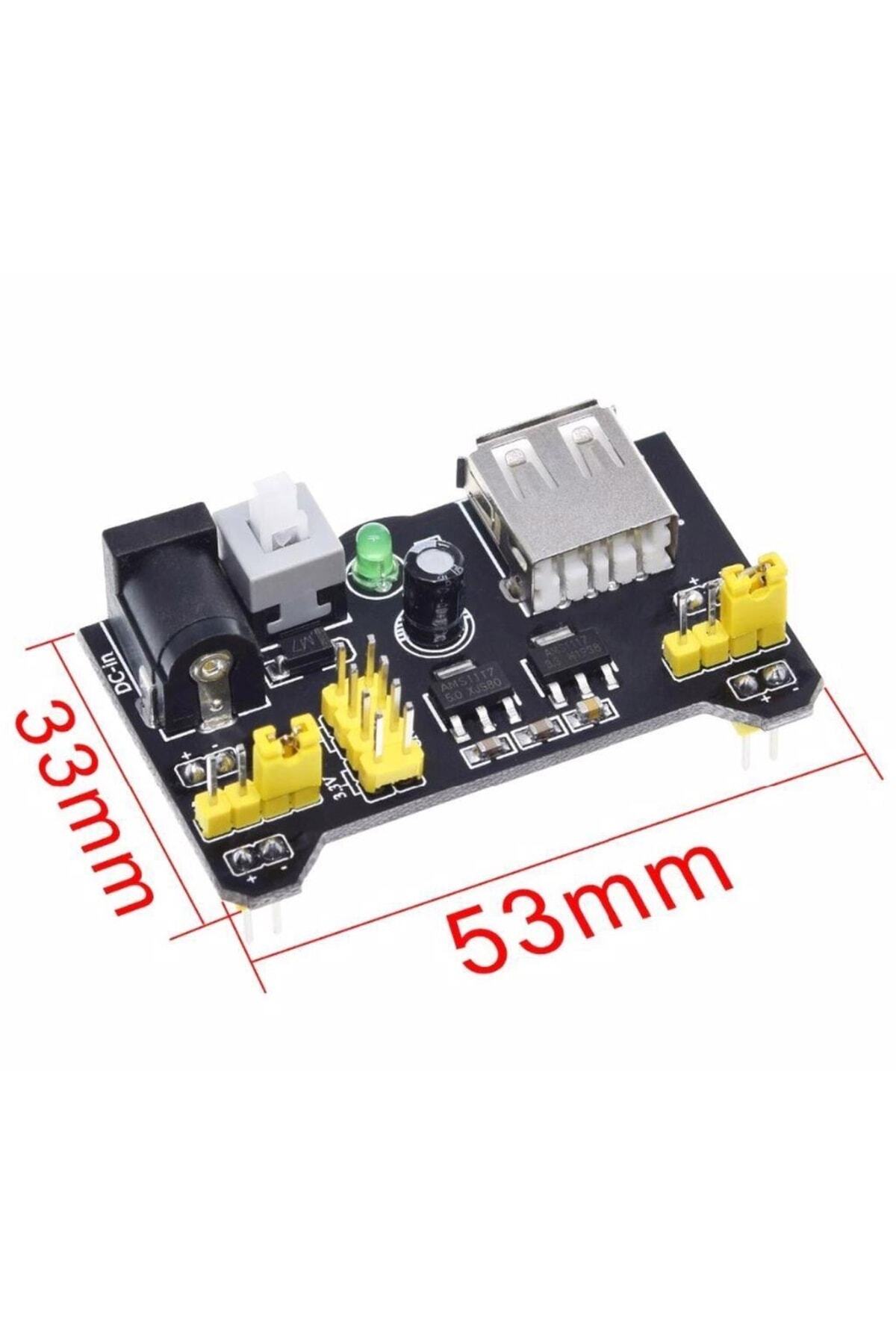

Kart ölçüsü: yaklaşık 55 × 35 mm.
Bağlantı ve kullanım
Enerji kapalıyken modülü breadboarda takın ve +/− raylarla kartın pin yönünü eşleştirin.
İstenen gerilim jumperlarını ayarlayın. Yük bağlamadan önce her rayın çıkışını multimetreyle ölçün.
İlk denemeyi düşük akımla yapın ve regülatör sıcaklığını izleyin. Isı kaybı yaklaşık (giriş − çıkış gerilimi) × yük akımıdır; giriş gerilimi arttıkça kullanılabilir sürekli akım azalır.
Dikkat edilmesi gerekenler
700 mA değerini her iki rayda aynı anda sürekli alınabilecek akım olarak kabul etmeyin.
USB-A bağlantısının giriş/çıkış davranışını kart şeması doğrulanmadan kullanmayın; DC jak ve USB’ye aynı anda iki kaynak bağlamayın.
Motor, servo veya ısıtıcı gibi ani/yüksek akım yüklerini ayrı uygun kaynaktan besleyin.
