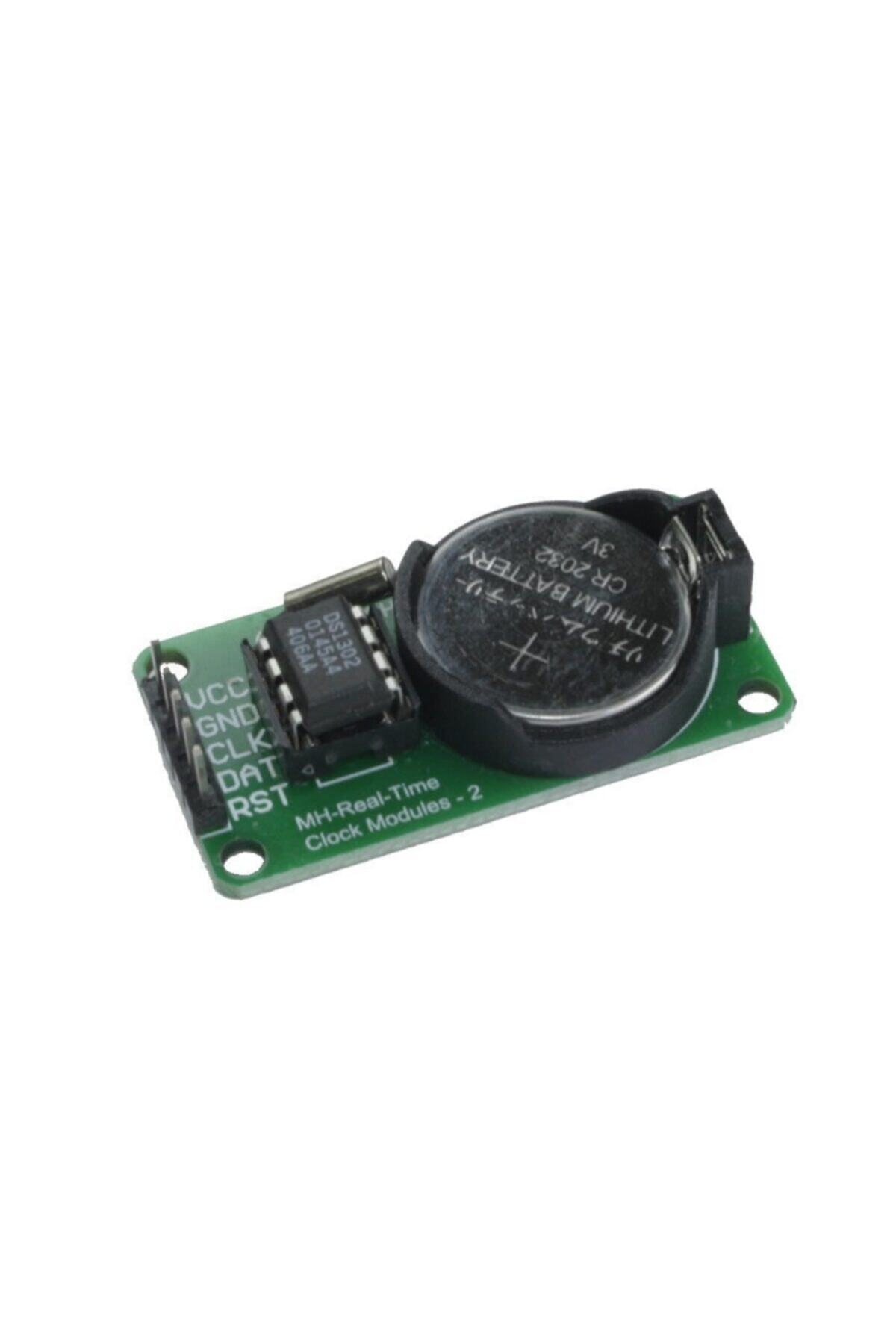

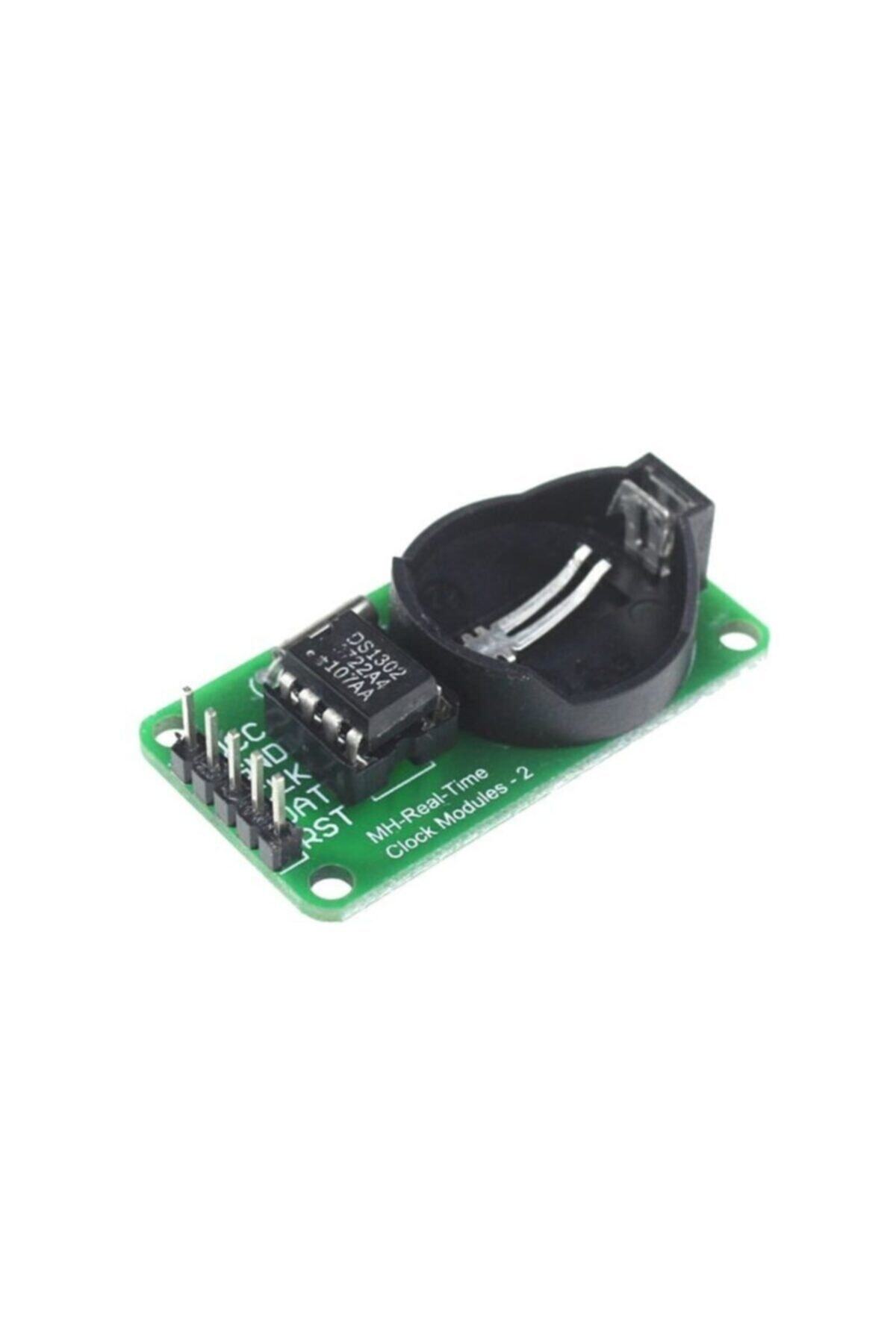

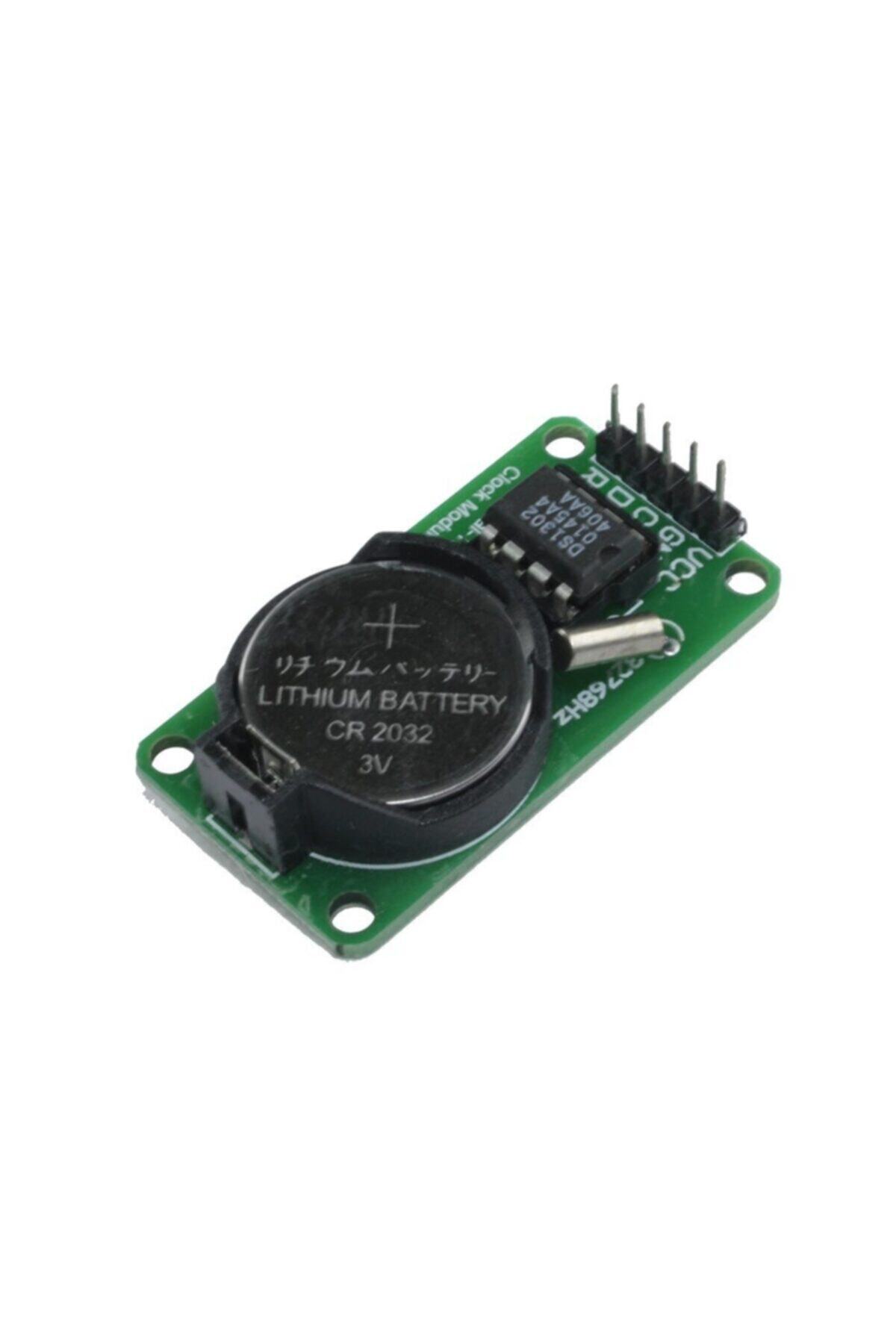

DS1302 gerçek zamanlı saat modülü, mikrodenetleyiciden bağımsız saat ve takvim takibi yapmak için kullanılır. Arduino dijital saat, zaman damgalı veri kaydı, sulama zamanlayıcısı ve programlanabilir otomasyon projelerine uygundur. Uyumlu pil takıldığında ana besleme kesilse de saat çalışmasını sürdürebilir.
Teknik özellikler
Saat entegresi: DS1302.
Entegre besleme aralığı: 2,0–5,5 V.
Saat biçimi: 12 veya 24 saat.
Takvim bilgileri: Saniye, dakika, saat, gün, ay ve yıl.
Ek bellek: 31 bayt pil destekli RAM.
Haberleşme: CE/RST, I/O/DAT ve SCLK/CLK üzerinden üç hatlı seri bağlantı.
Yedek pil yuvası: CR2032 tipi 3 V pil için.
Pil: Ürüne dahil değildir.
Kurulum ve kullanım
DS1302, I2C saat modülü değildir. CLK, DAT ve RST bağlantıları kullanılan yazılım kütüphanesinde doğru tanımlanmalıdır. Kontrolcüyle uyumlu mantık seviyesi seçilmeli ve ortak GND bağlantısı kurulmalıdır.
CR2032 şarj edilemeyen bir pildir. DS1302'nin damla şarj özelliği bu pille kullanılmamalı, yazılımda kapalı tutulmalıdır. İlk ayarda tarih ve saat kaydedilmeli; her yeniden başlatmada saatin derleme tarihine döndürülmediği kontrol edilmelidir. Zaman doğruluğu kristale ve sıcaklığa bağlıdır; modül sıcaklık dengelemeli hassas RTC olarak değerlendirilmemelidir.
