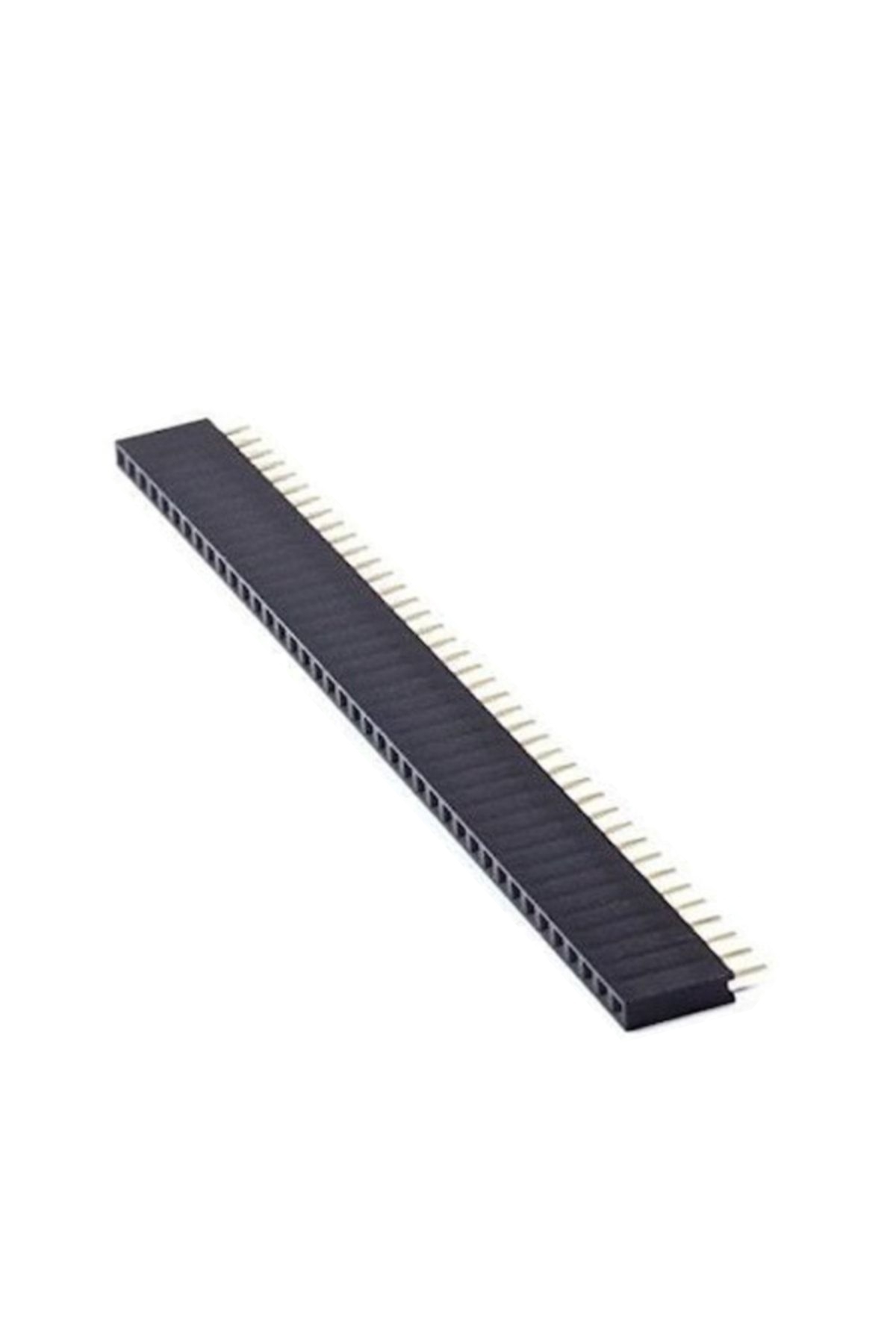

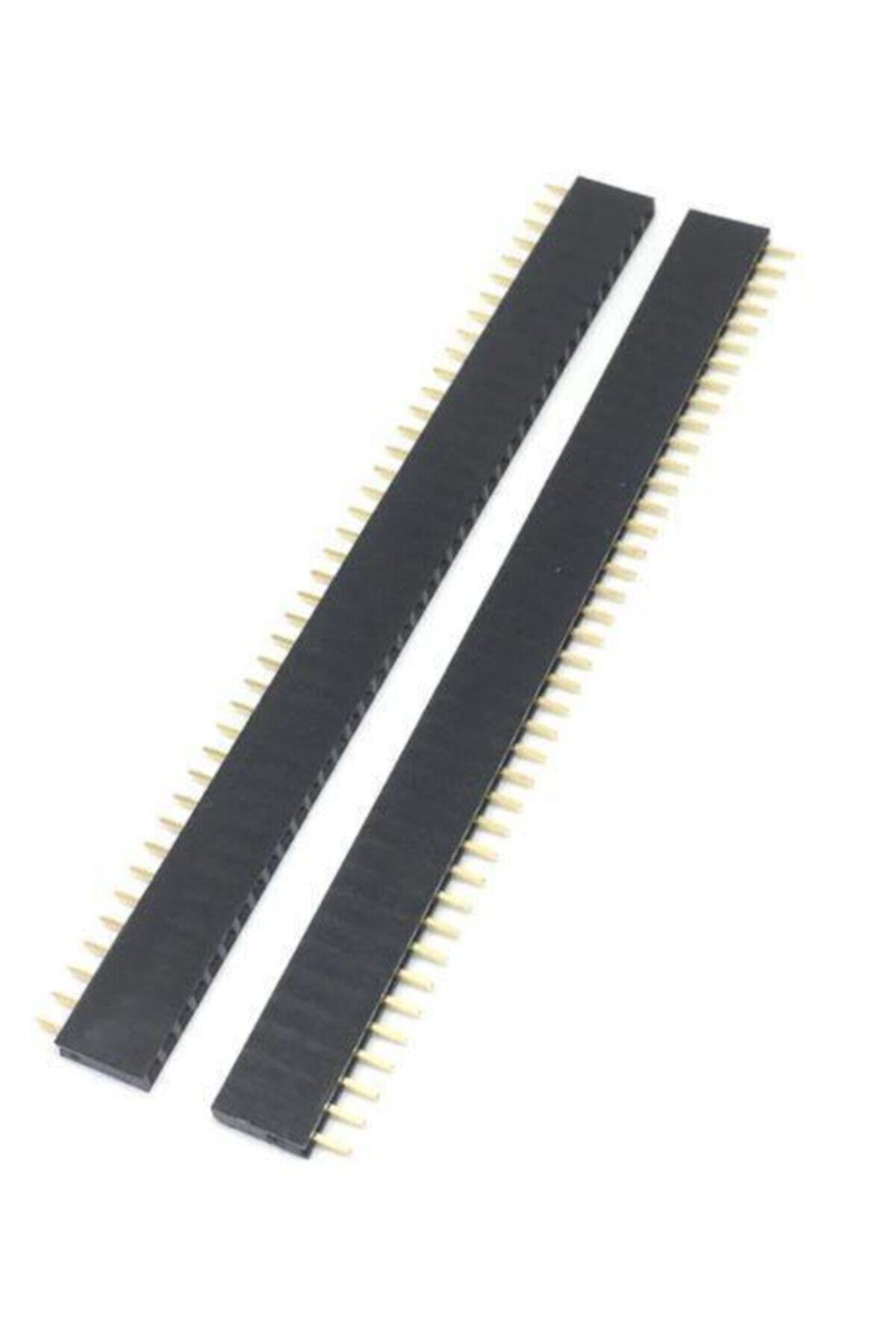

1x40 Dişi Header 2,54 mm 180 Derece

Düz dişi header, PCB üzerinde erkek pinlerin takılabileceği sökülebilir bir bağlantı sırası oluşturur. Sensör modülleri ve yardımcı kartları ana devreden kolayca ayırabilmek isteyen prototiplerde kullanışlıdır.

Teknik özellikler

• Sıra ve temas sayısı: 1 × 40.

• Temas türü: dişi.

• Pin merkezleri arası mesafe: 2,54 mm.

• Yapı: 180 derece düz PCB bağlantısı.

• Montaj: bacaklar PCB deliklerinden geçirilip lehimlenir.

Bağlantı ve kullanım

• PCB delik merkezlerini ve karşı konnektörün pin aralığını kontrol edin. Pin sayısı aynı olsa bile 2,00 mm ve 2,54 mm ürünler birbirine uymaz.

• Önce bir bacağı lehimleyin, hizayı düzeltin ve kalan bacakları lehimleyin. Isıyı gereğinden uzun uygulamayın.

• Dişi gövdeyi kısaltmak temas yuvasını zedeleyebilir. Kesim yapılacaksa sınırdaki yuvanın kaybını hesaba katın; montaj sonrası gevşek veya hasarlı kontak bırakmayın.

Dikkat edilmesi gerekenler

• Bu konnektörün güç ve sinyal pin görevlerini devre tasarımı belirler; konnektörün kendisinde sabit VCC/GND sırası yoktur.

• Üretici serisi belirtilmeyen header için belirli akım, gerilim, kontak kaplama kalınlığı veya sıcaklık sınırı garanti edilmez. Yüksek akım bağlantılarında uygun belgeli güç konnektörü kullanın.
