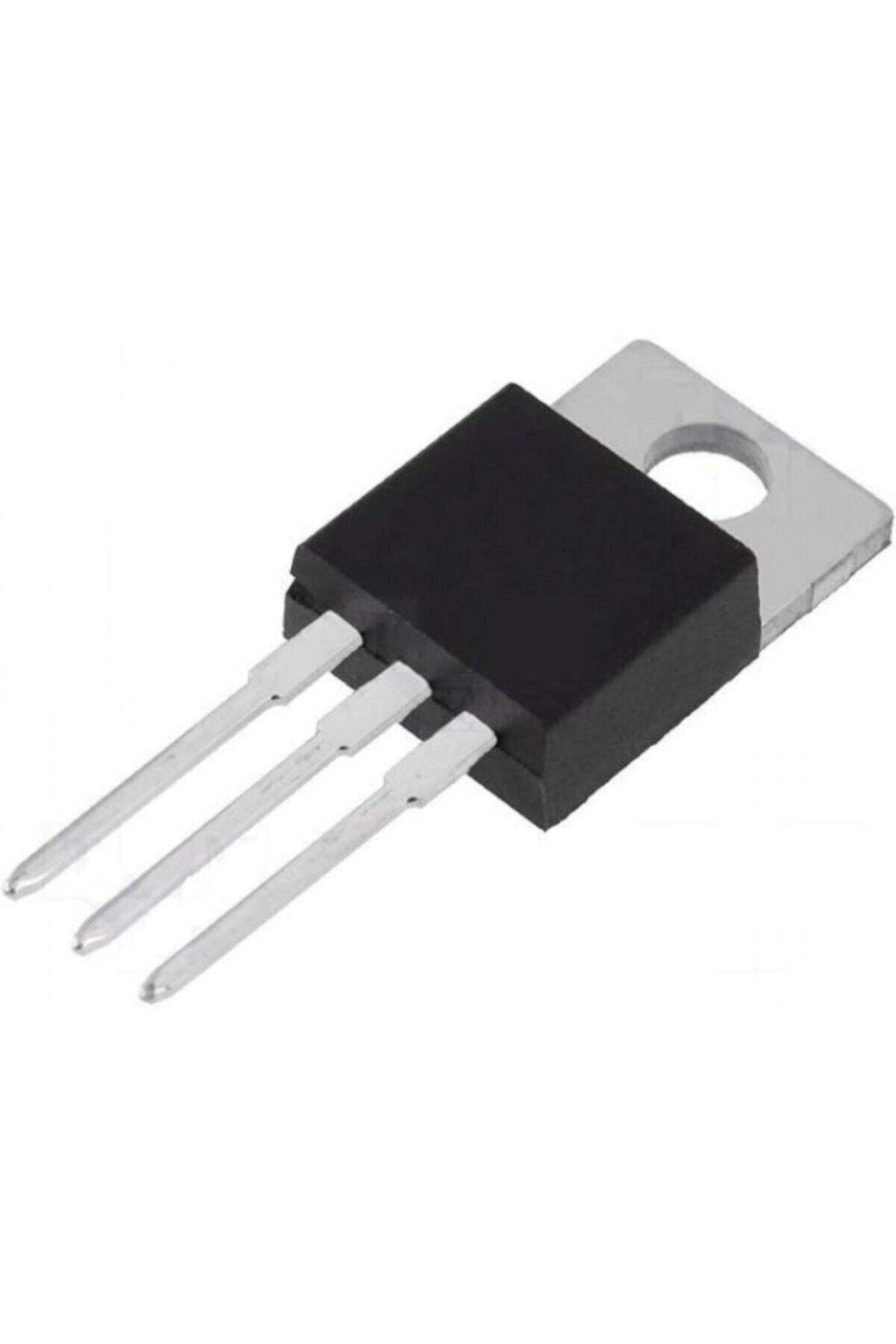

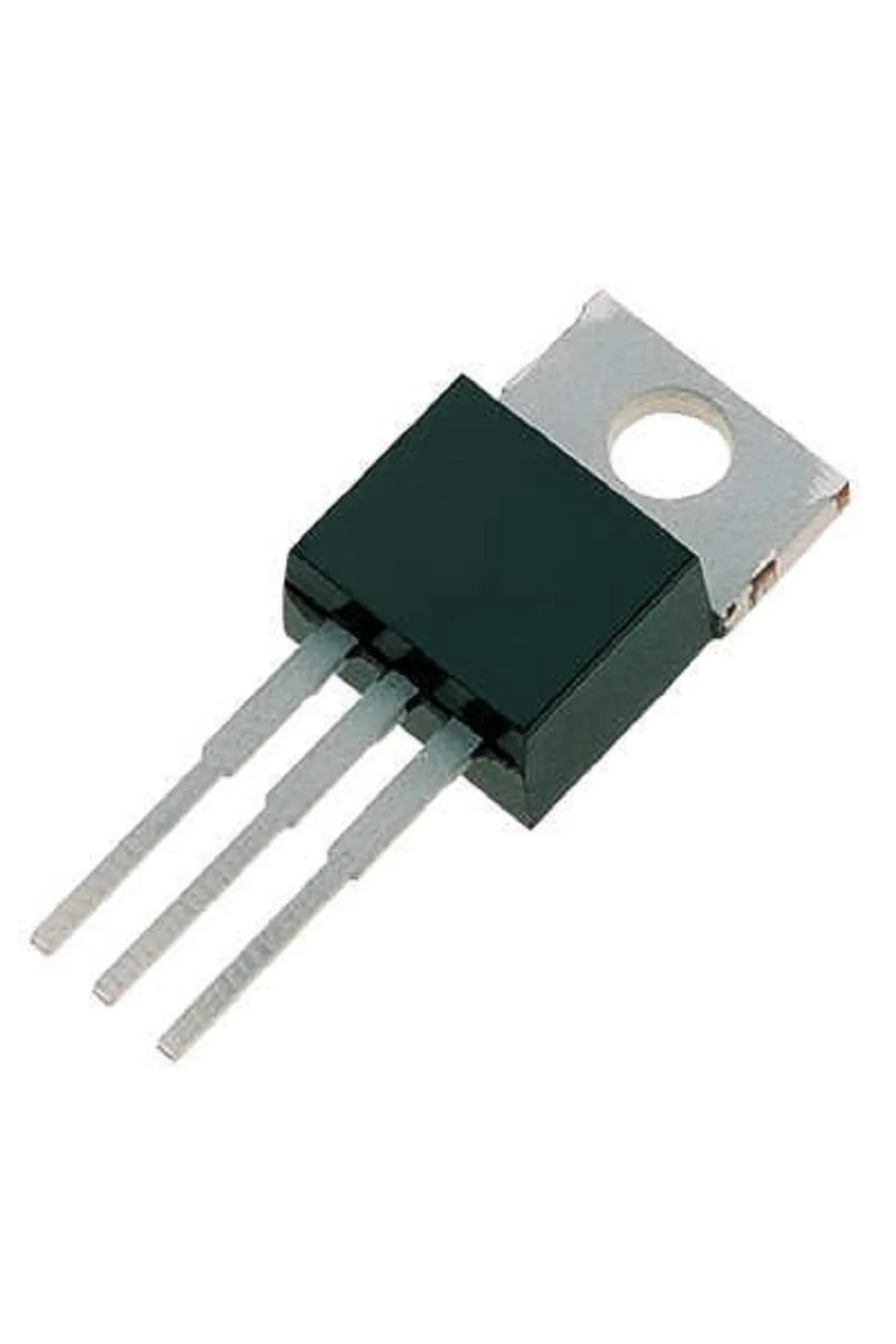

IRFZ44 serisi MOSFET, güç yüklerinin elektronik olarak anahtarlanması için kullanılan N kanal bileşendir. Uygun sürücü ve soğutmayla motor kontrolü, PWM güç düzenleme ve güç dönüştürücü tasarımlarında kullanılabilir.
Stok ve model bilgisi
Stok durumuna göre IRFZ44 veya IRFZ44N gönderilir. Bu iki modelin temel kanal ve bağlantı yapısı aynıdır; ancak tüm elektriksel sınırları birebir aynı değildir. Kesin bir model gerektiren tasarımlarda sipariş öncesinde stok kodu teyit edilmelidir.
Ortak teknik özellikler
• Bileşen: N kanal güç MOSFET’i.
• Kılıf: TO-220.
• Bacaklar: 1 gate, 2 drain, 3 source.
• Metal arka yüz: drain bağlantılı.
• Gate-source mutlak gerilim sınırı: ±20 V.
• Düşük kanal direnci için referans gate sürüşü: 10 V.
Varyanta bağlı referans sınırlar
• IRFZ44: 60 V drain-source gerilimi ve 50 A drain akımı üst sınırı.
• IRFZ44N: 55 V drain-source gerilimi ve 49 A drain akımı üst sınırı.
• Akım değerleri kasa 25 °C, uygun gate sürüşü ve veri sayfasındaki ısıl koşullara bağlıdır; soğutucusuz çalışma garantisi değildir.
Kullanım
Bu aile logic-level MOSFET olarak değerlendirilmemelidir. Gate eşik gerilimi güç yükünde tam açılma gerilimi değildir. 3,3 V veya 5 V GPIO ile yüksek akım doğrudan sürülmemelidir. Uygun gate sürücüsü, gate-source direnci, kısa akım yolları ve endüktif yüke uygun koruma kullanılmalıdır. Gerilim, akım, RDS(on) ve güvenli çalışma alanı için teslim edilen parçanın tam koduna ait veri sayfası esas alınmalıdır.
