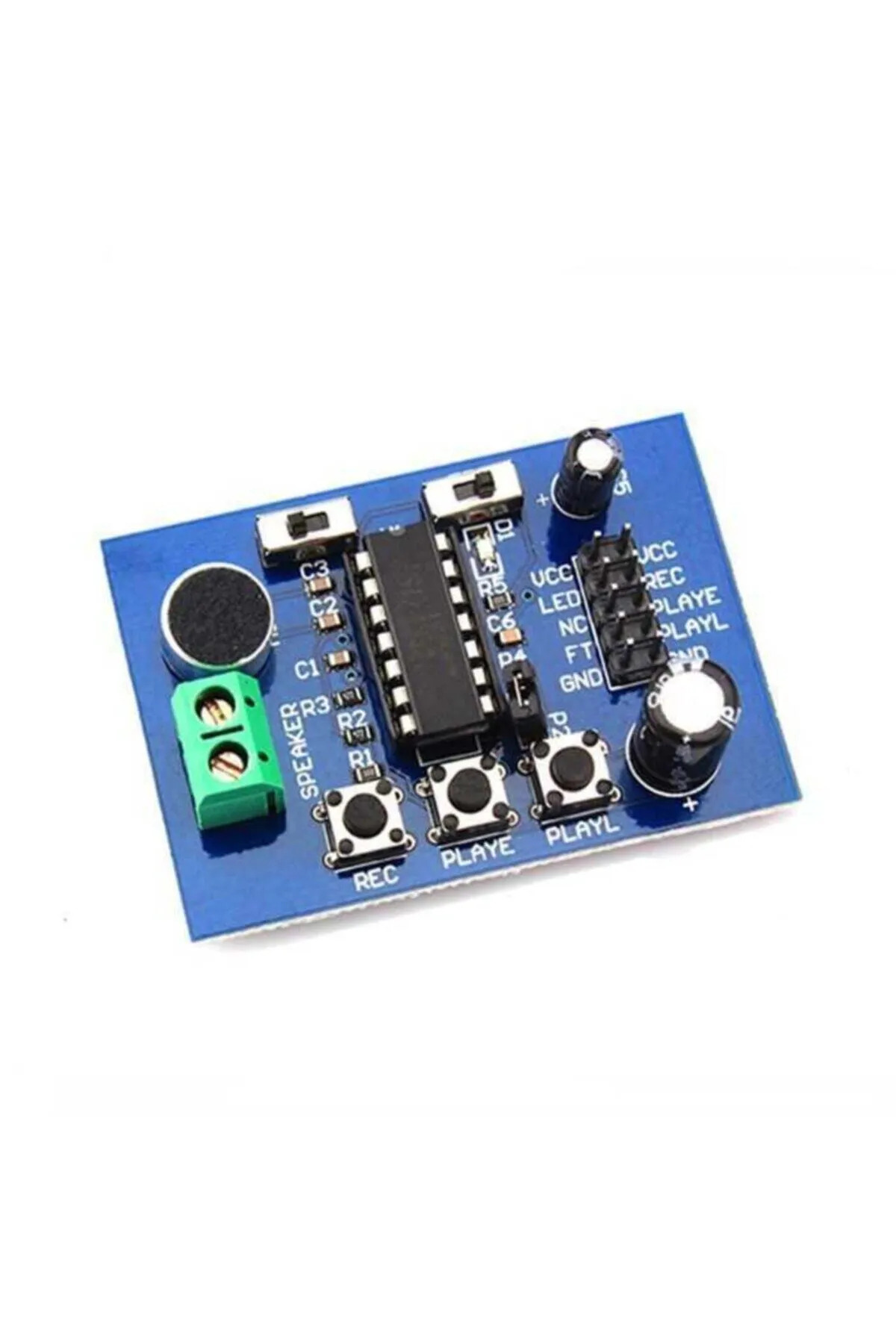

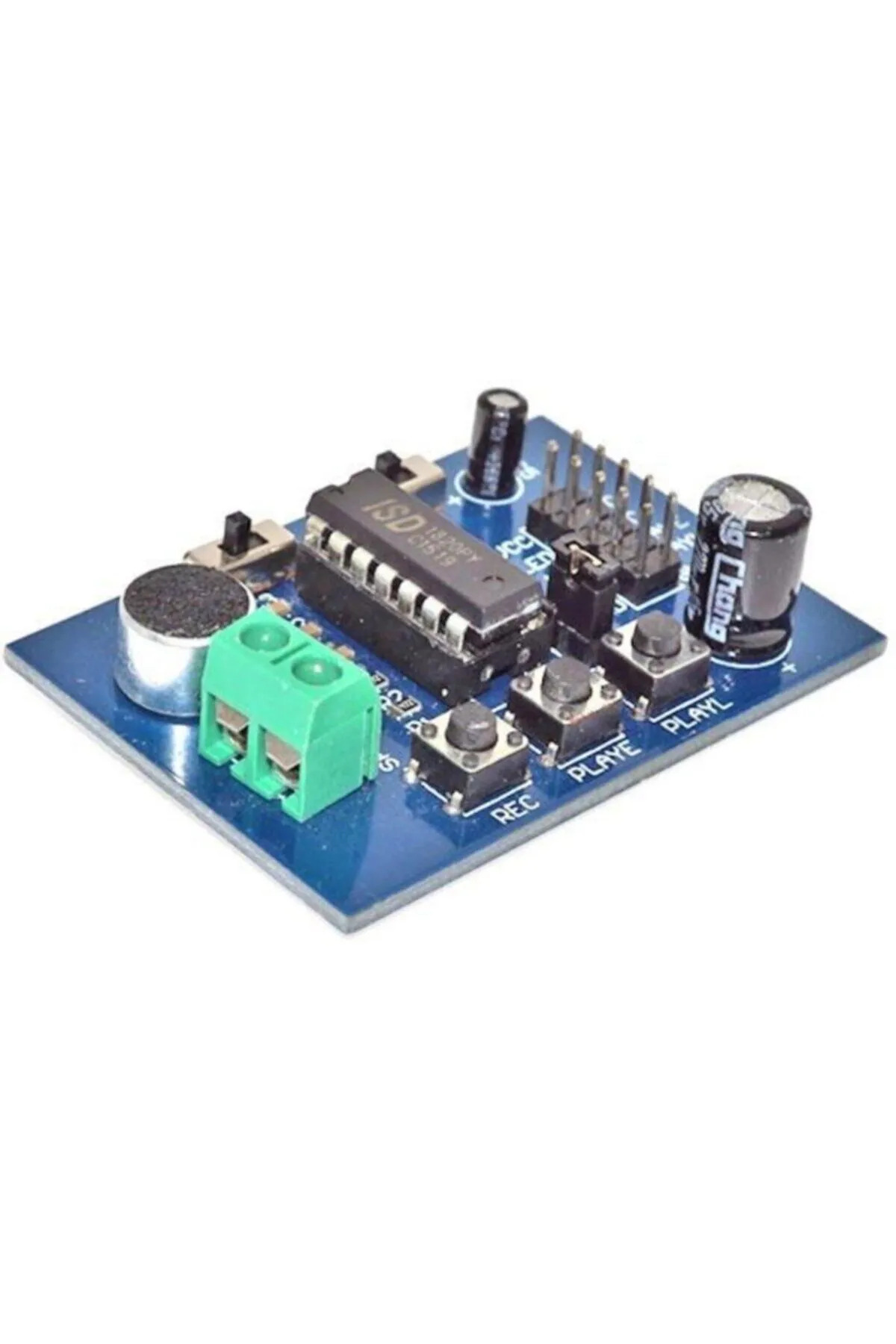

ISD1820 ses kayıt ve çalma modülü, kısa sesli mesajları kaydetmek ve tekrar oynatmak için kullanılan elektronik karttır. Dahili mikrofonu ve üzerindeki kontrol butonları sayesinde temel kayıt işlemleri için mikrodenetleyici gerektirmez. Arduino projelerinde sesli bildirim, maketlerde konuşma efekti ve eğitim uygulamaları için kullanılabilir.
Teknik özellikler
• Kayıt ve oynatma entegresi: ISD1820.
• Standart kart yapılandırmasında yaklaşık 10 saniyelik kayıt.
• Önerilen besleme: regüle 3,3 V DC.
• Dahili mikrofon ve REC, PLAYE, PLAYL kontrol butonları.
• Harici kontrol için bağlantı pinleri.
• Enerji kesildiğinde kaydı koruyan bellek.
• Hoparlör bağlantısı için SP+ ve SP− çıkışları.
Kullanım ve bağlantı
REC butonuna basılı tutularak kayıt yapılır. PLAYE kaydı tek tetiklemeyle oynatır; PLAYL ise basılı tutulduğu sürece oynatma kontrolü sağlar. Yeni kayıt, önceki kaydın üzerine yazılır. Kayıt süresi ve ses kalitesi, kartın zamanlama direnciyle ilişkilidir.
Hoparlör SP+ ve SP− uçları arasına bağlanmalıdır; bu çıkışlardan biri GND kabul edilmemelidir. Ürün, MP3 dosyası yüklenen veya SD karttan müzik çalan bir oynatıcı değildir.
