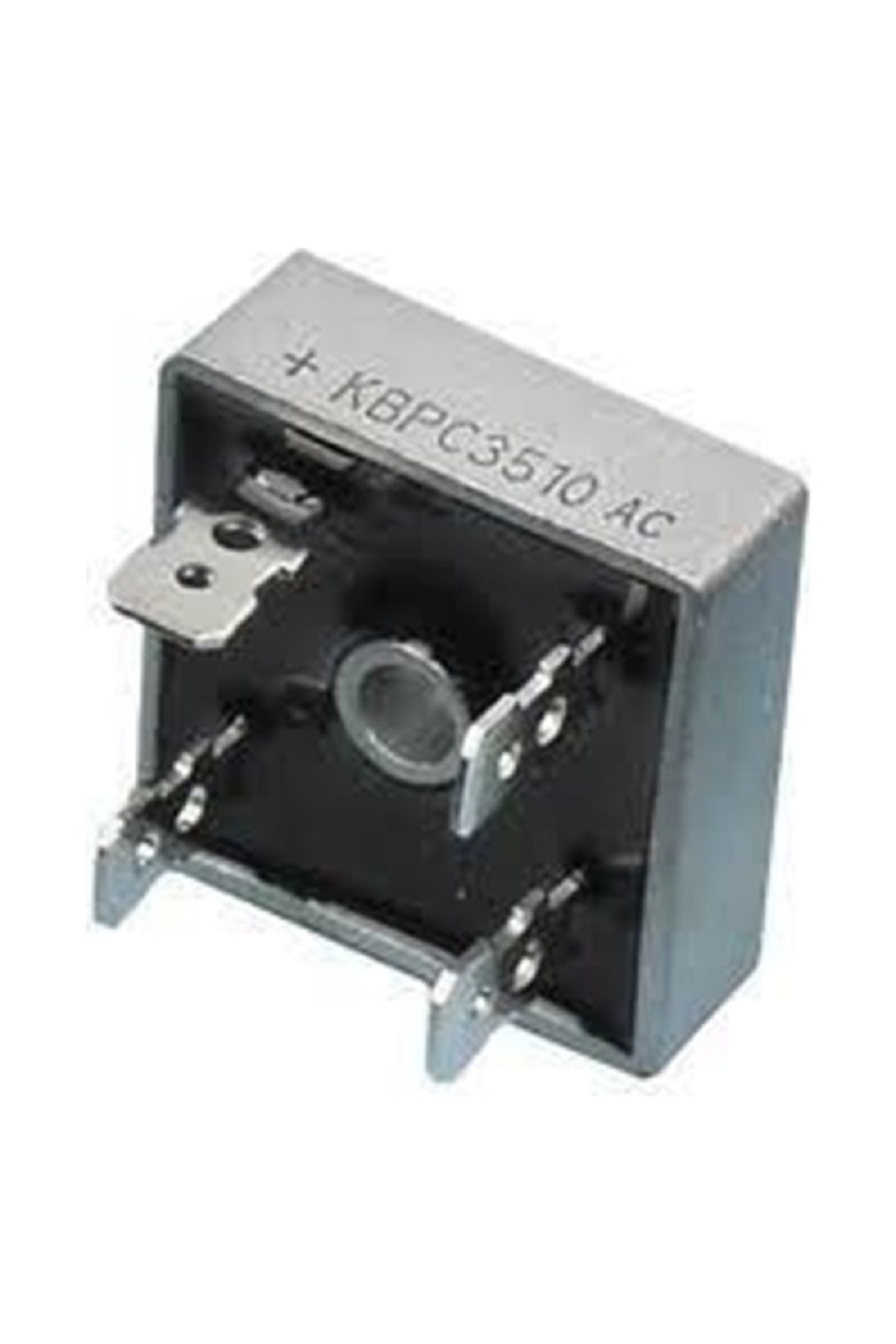

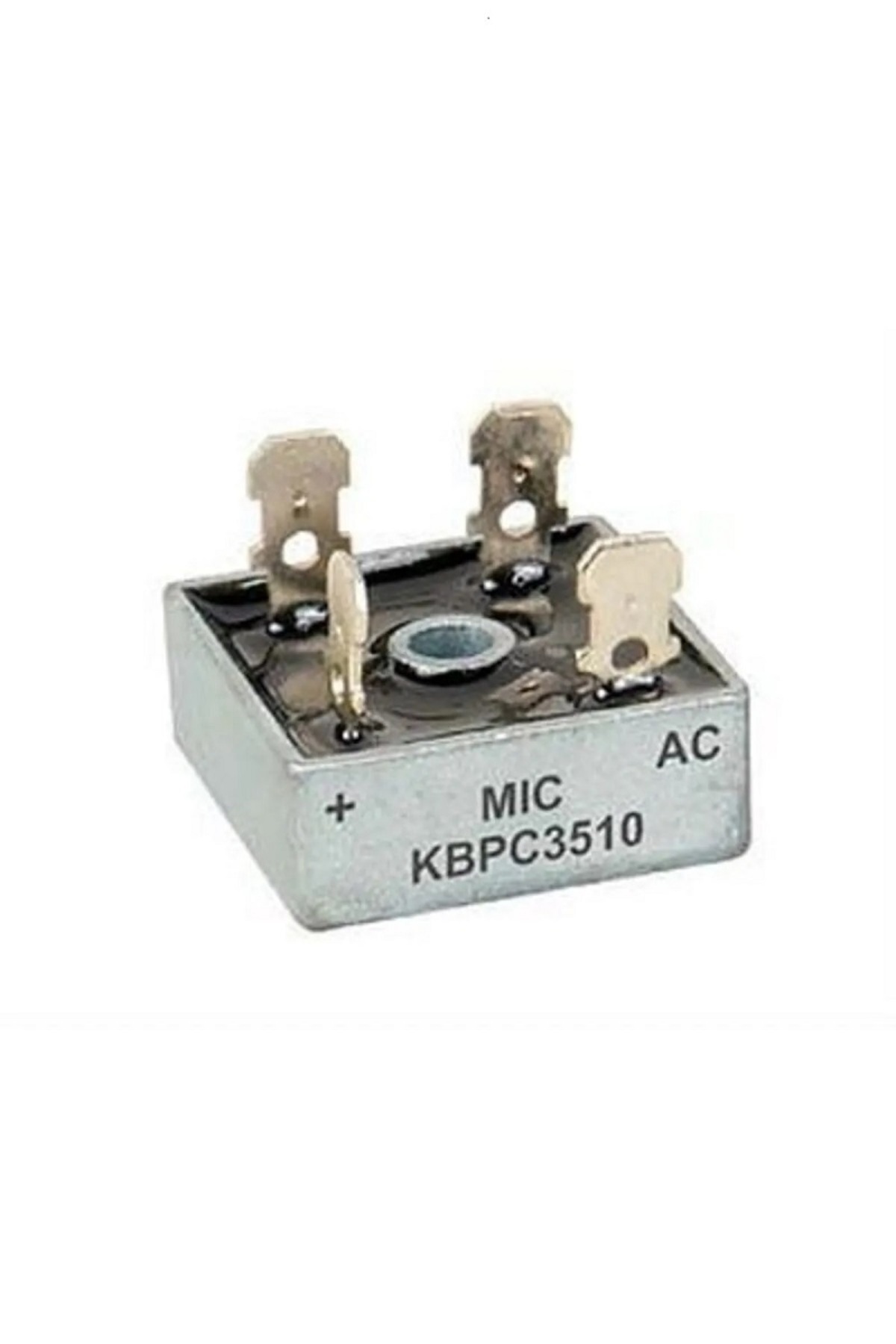

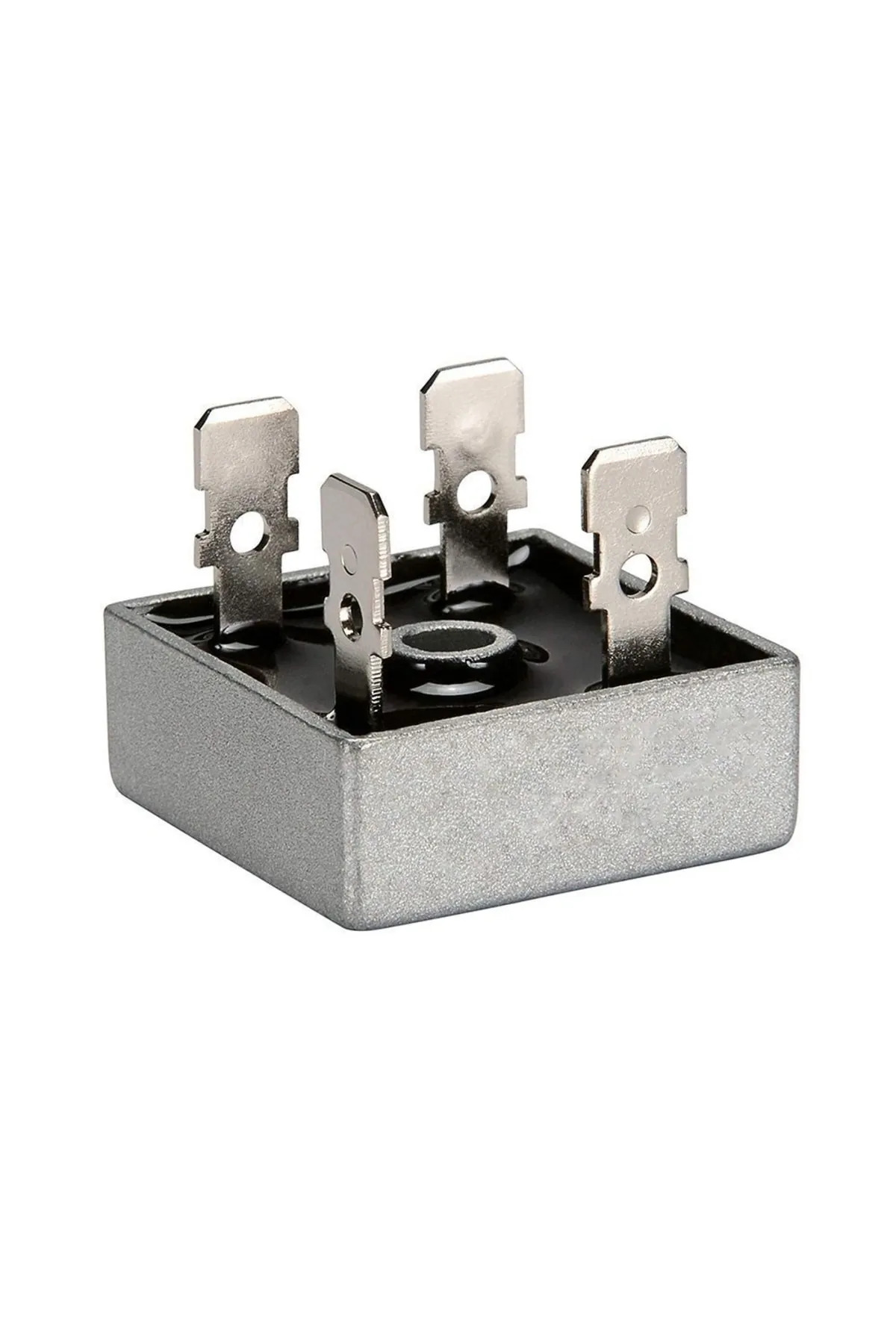

KBPC3510 köprü diyot, tek fazlı AC gerilimi tam dalga doğrultarak DC yönlü çıkış elde etmek için kullanılır. Güç kaynağı onarımı ve uygun doğrultucu tasarımlarında değerlendirilebilir.
Teknik özellikler
• Model: KBPC3510.
• Yapı: tek fazlı tam dalga köprü.
• İç düzen: dört diyot.
• Terminal sayısı: 4.
• Bağlantılar: iki AC, bir pozitif ve bir negatif çıkış.
• Tekrarlayan tepe ters gerilim sınırı: 1000 V.
• Ortalama doğrultulmuş akım sınıfı: 35 A; üreticinin soğutma ve kasa sıcaklığı koşullarına bağlı.
• Montaj: merkez delikli gövde, yassı bağlantı terminalleri.
Bağlantı ve kullanım
1000 V değeri girişe uygulanabilecek 1000 V RMS AC anlamına gelmez. Gerilim seçimi tepe değerleri ve darbeler üzerinden yapılmalıdır.
35 A akım, soğutucusuz çalışma değeri değildir. İletim yolunda iki diyot bulunduğundan oluşan gerilim düşümü önemli ısı kaybı oluşturabilir. Soğutucu, bağlantı kesiti ve sigorta uygun seçilmelidir.
Köprü çıkışı regüle değildir. Filtre kondansatörü kullanılmadığında dalgalı doğrultulmuş gerilim oluşur; kondansatör kullanıldığında ise ilk şarj akımı ve çıkışın tepe gerilimine yaklaşması dikkate alınmalıdır. Terminaller mutlaka gövde işaretlerinden belirlenmelidir.
