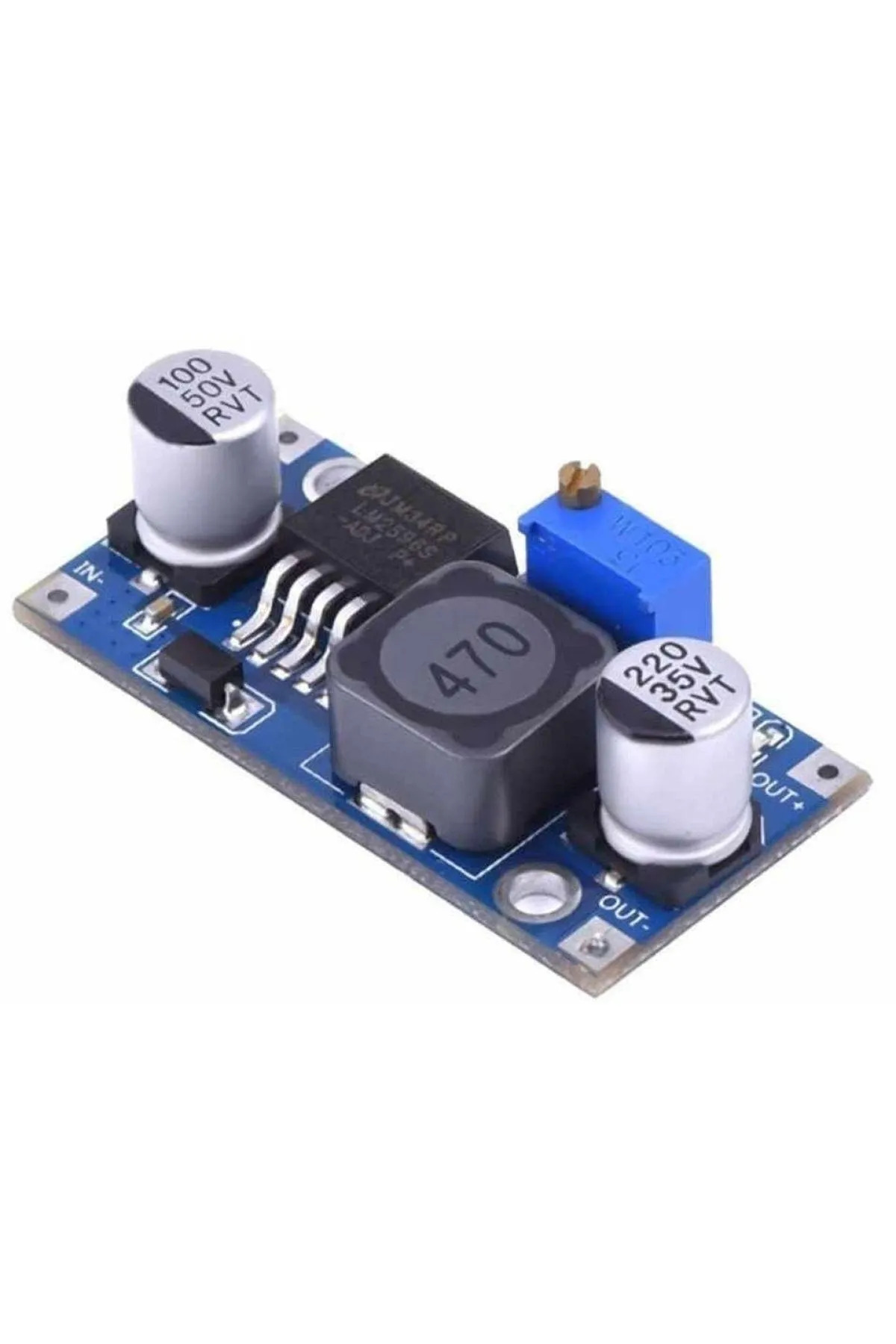

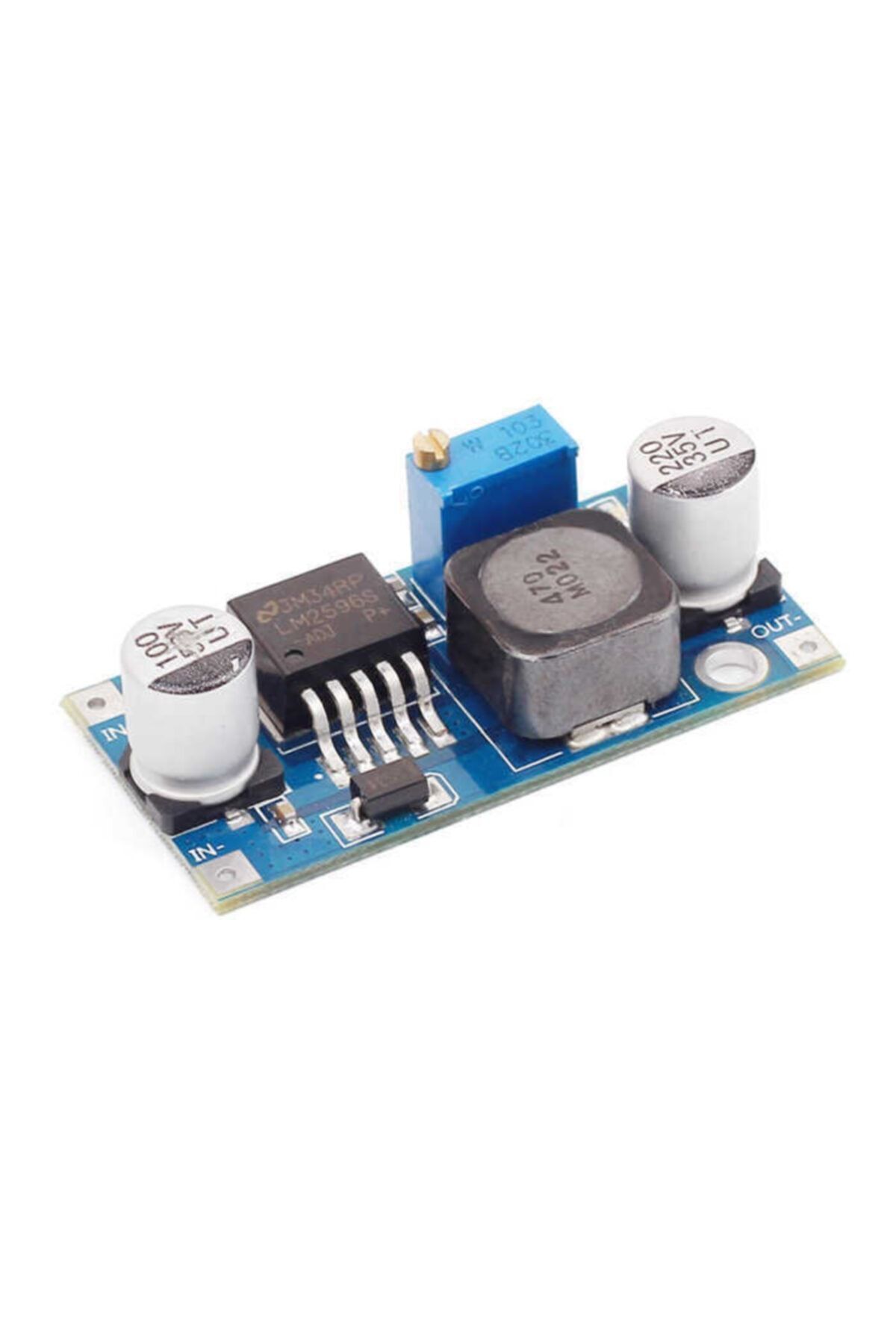

LM2596 Ayarlanabilir DC-DC Voltaj Düşürücü Modül
LM2596 modülü, doğru akım giriş gerilimini daha düşük bir doğru gerilime çeviren ayarlanabilir buck (step-down) güç dönüştürücüdür. Arduino, sensör ve benzeri elektronik devreler için örneğin 12 V kaynaktan daha düşük bir besleme üretmekte kullanılabilir. Yükseltici değildir; çıkışı girişten yüksek olamaz. Kart üzerindeki trimpot çıkış gerilimini ayarlar.
Teknik özellikler
• Dönüşüm tipi: Anahtamalı, yalıtımsız DC-DC düşürücü

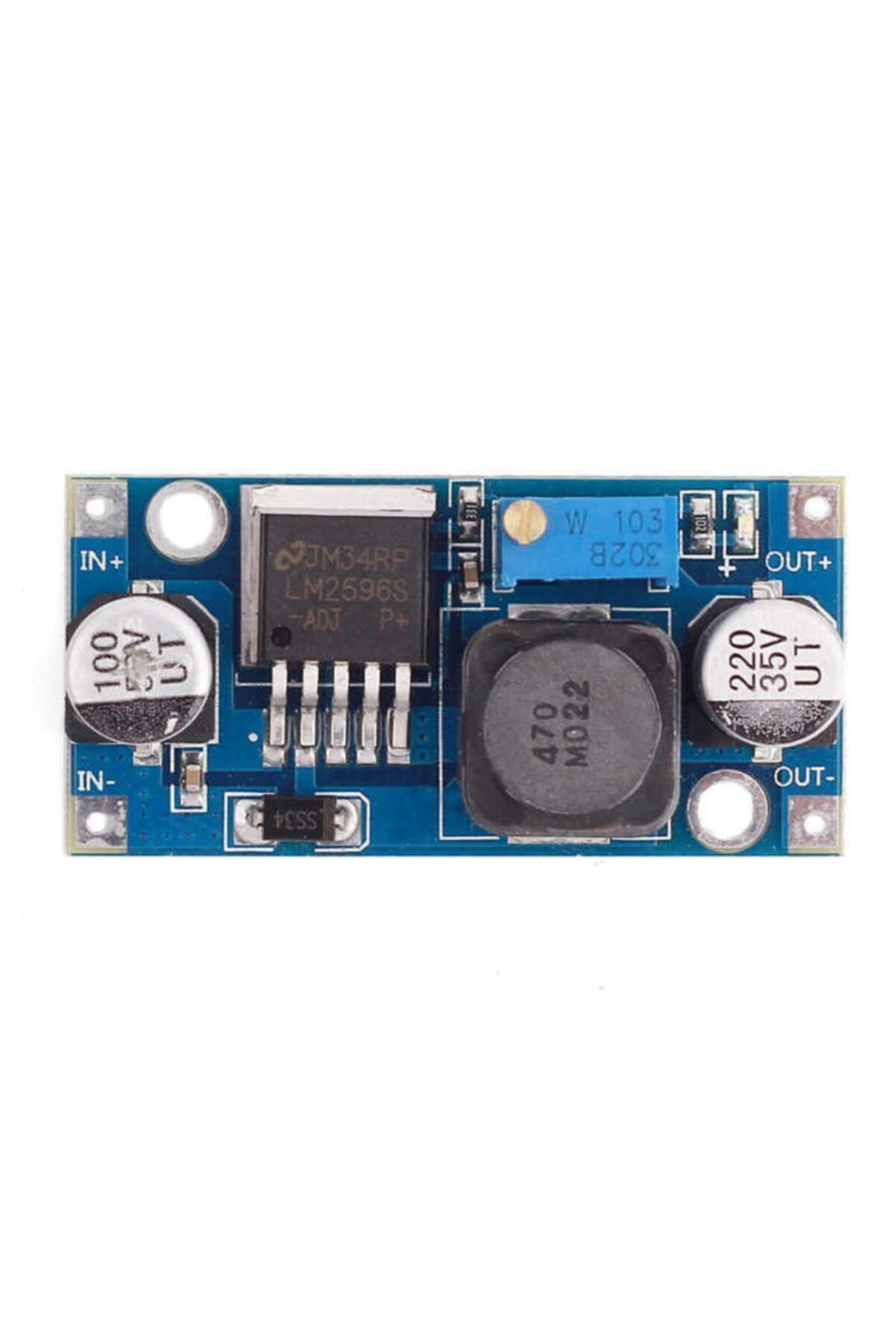

• Entegre: Fotoğraftaki kartta LM2596S-ADJ işaretli ayarlanabilir sürüm
• Entegre anahtarlama frekansı: Nominal 150 kHz
• Modül bağlantıları: IN+, IN−, OUT+, OUT−
• Çıkış ayarı: Çok turlu trimpot; ayar öncesi/sonrası multimetreyle ölçülmelidir
• Temkinli uygulama aralığı: Girişte 5–30 V DC, çıkışta yaklaşık 2–28 V DC; bu değerler bu kartın doğrulanmış mutlak sınırları değil, farklı modül kartı verileri içindeki ihtiyatlı çalışma penceresidir
• Çalışma koşulu: Giriş gerilimi çıkıştan yüksek olmalı; pratikte arada yaklaşık 2 V veya daha fazla pay bırakın
• Akım: Entegre 3 A sınıfında olsa da bu, modülün her koşulda sürekli vereceği akım değildir; kart soğutması, giriş/çıkış farkı, hava akışı ve yük belirleyicidir
Bağlantı ve kullanım
Kaynağı IN+ ve IN− girişlerine, besleyeceğiniz devreyi OUT+ ve OUT− çıkışlarına bağlayın. Giriş ve çıkış eksi uçları ortaktır; modül galvanik izolasyon sağlamaz. Önce çıkışa yük bağlamadan besleme verin, trimpotu küçük adımlarla çevirin ve multimetrede hedef gerilimi ölçün. Gerilim doğru ayarlandıktan sonra yükü bağlayıp yük altında tekrar ölçün.
Yüksek akımda modül ısınabilir ve çıkış gerilimi düşebilir. Sürekli akım, dalgalanma, sıcaklık artışı ve koruma davranışı kart revizyonuna göre değiştiğinden 2–3 A sürekli çıkış veya sabit bir watt sınırı garanti edilmez; temkinli tasarımda düşük akımla başlayıp sıcaklığı ve çıkışı ölçün. Bu kart sabit akım kaynaklı pil şarj cihazı değildir; lityum pili doğrudan şarj etmek veya motoru PWM ile sürmek için kullanılmamalıdır.
