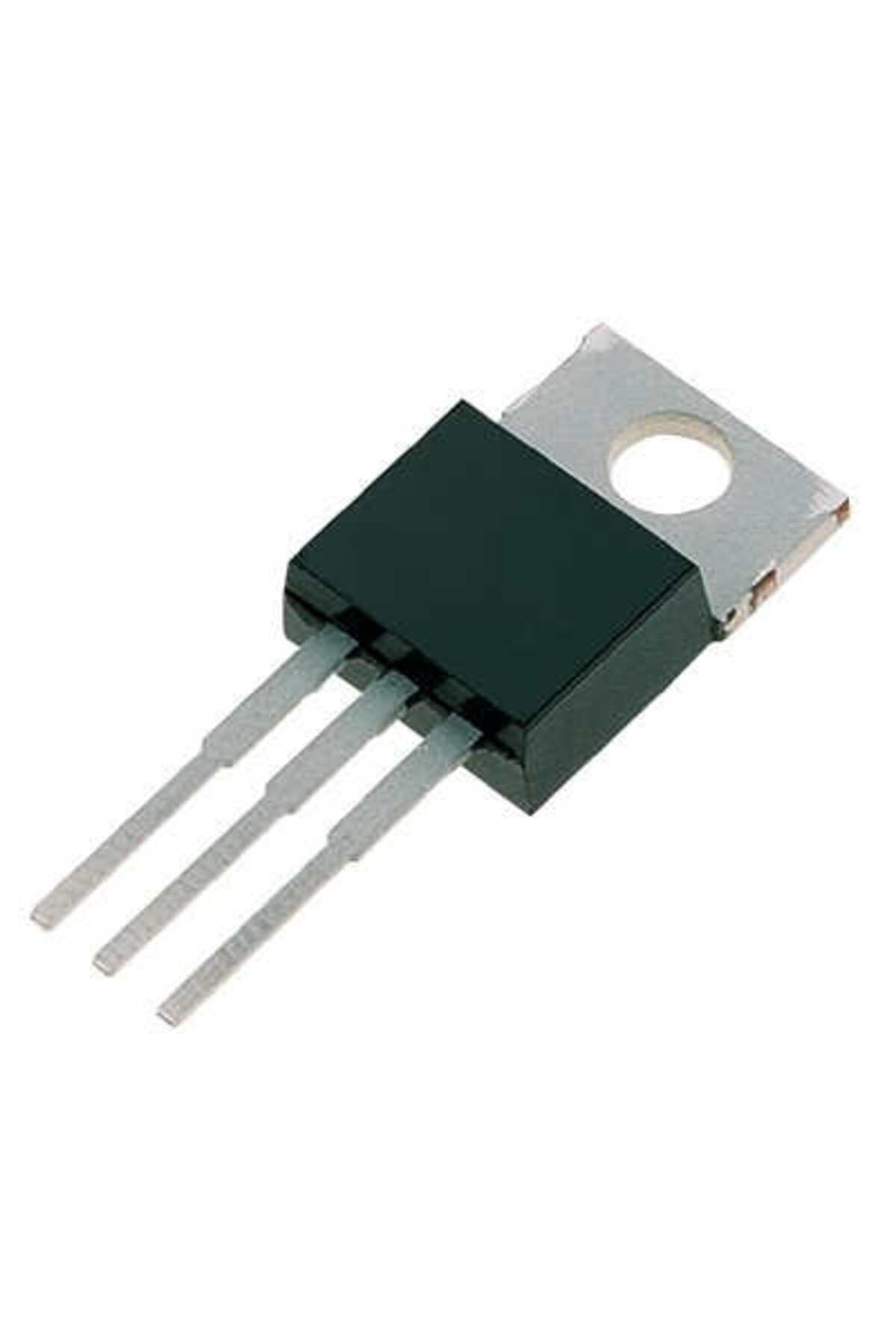

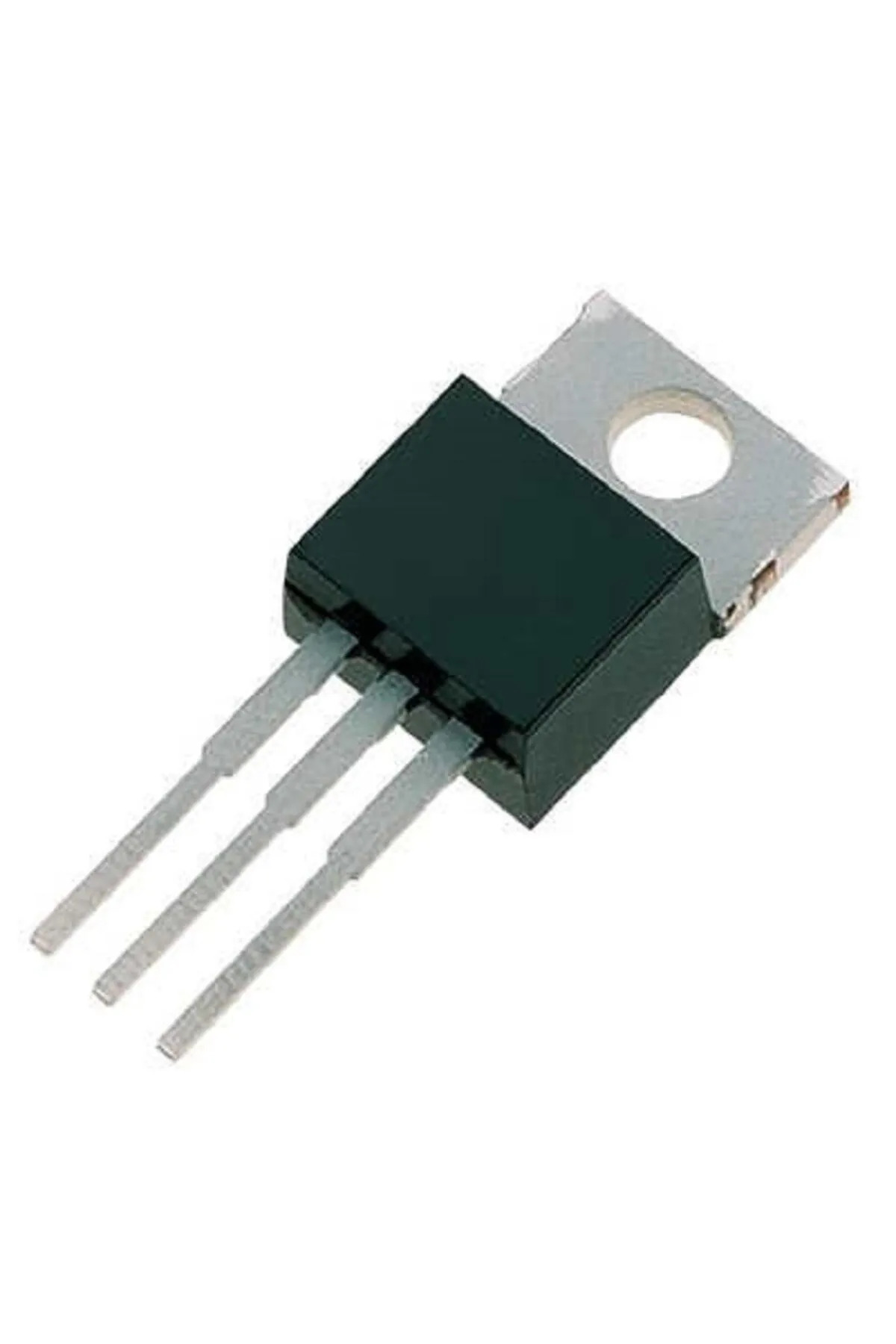

IRF540, motor sürme ve güç anahtarlama devrelerinde kullanılan N kanal MOSFET’tir. Tasarımda gate sürüşü, akım yolu, soğutma ve yükün oluşturduğu gerilim darbeleri birlikte değerlendirilmelidir.
Teknik özellikler
• Model: IRF540.
• Kanal: N.
• Kılıf: TO-220.
• Drain-source gerilim üst sınırı: 100 V.
• Referans drain akımı: 28 A; kasa 25 °C ve VGS 10 V koşulunda.
• Gate-source mutlak sınırı: ±20 V.
• Referans RDS(on): en fazla 0,077 Ω; VGS 10 V koşulunda.
• Bacaklar: 1 gate, 2 drain, 3 source.
• Metal yüzey: drain bağlantılı.
Gate sürüşü ve kullanım
IRF540 ile IRF540N aynı teknik değerlere sahip kabul edilmemelidir. Buradaki değerler IRF540 içindir.
Parça logic-level değildir; 3,3 V veya 5 V GPIO ile tam açılacağı varsayılmamalıdır. Düşük iletim kaybı için veri sayfasındaki gate sürüş koşulları sağlanmalıdır. PWM uygulamalarında gate yükünün hızlı şarj ve deşarj edilmesi için uygun sürücü gerekir.
28 A değeri, çıplak TO-220 parçanın ortamda sürekli taşıyabileceği akım anlamına gelmez. Soğutma ve güvenli çalışma alanı sınırları uygulanmalıdır.
