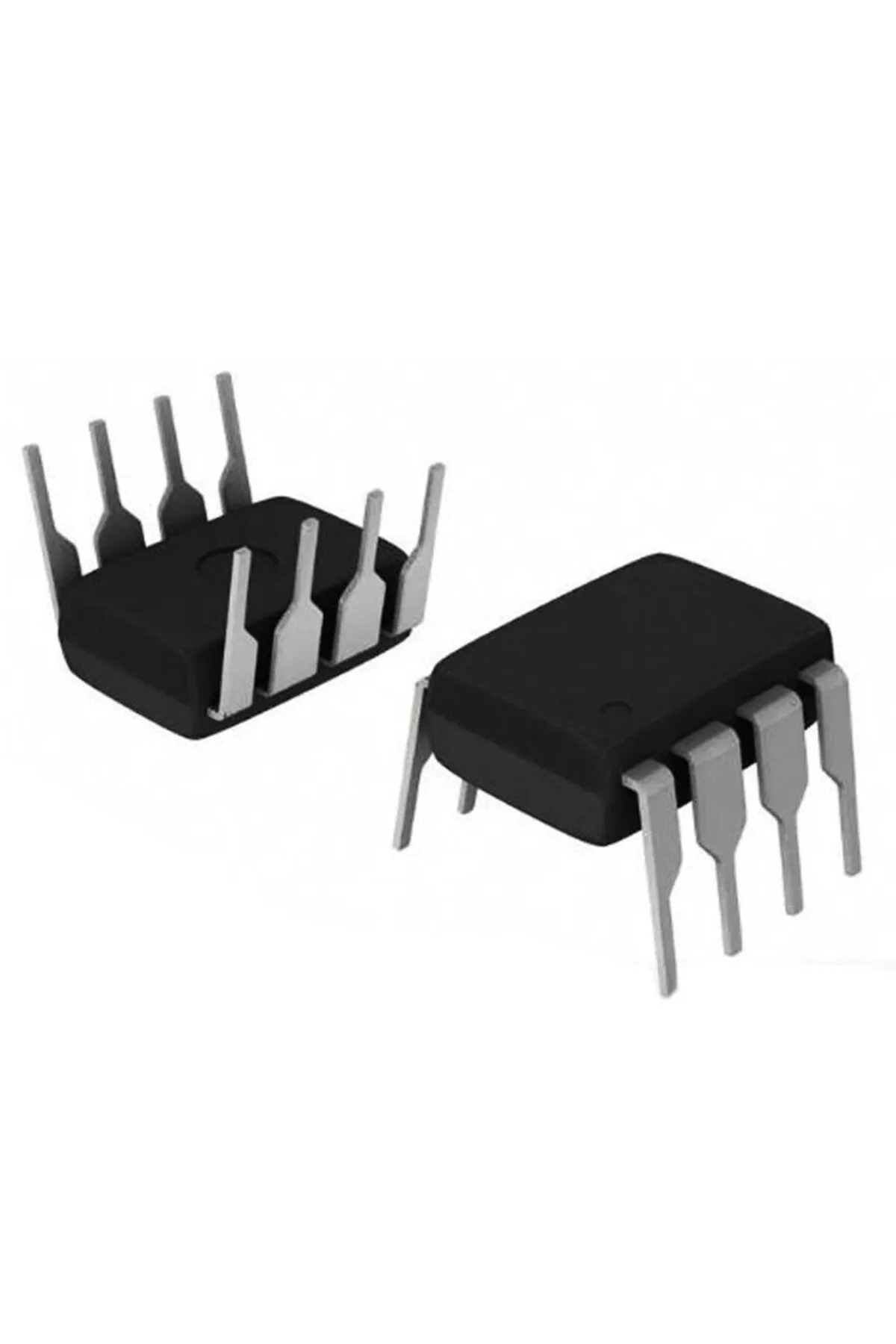

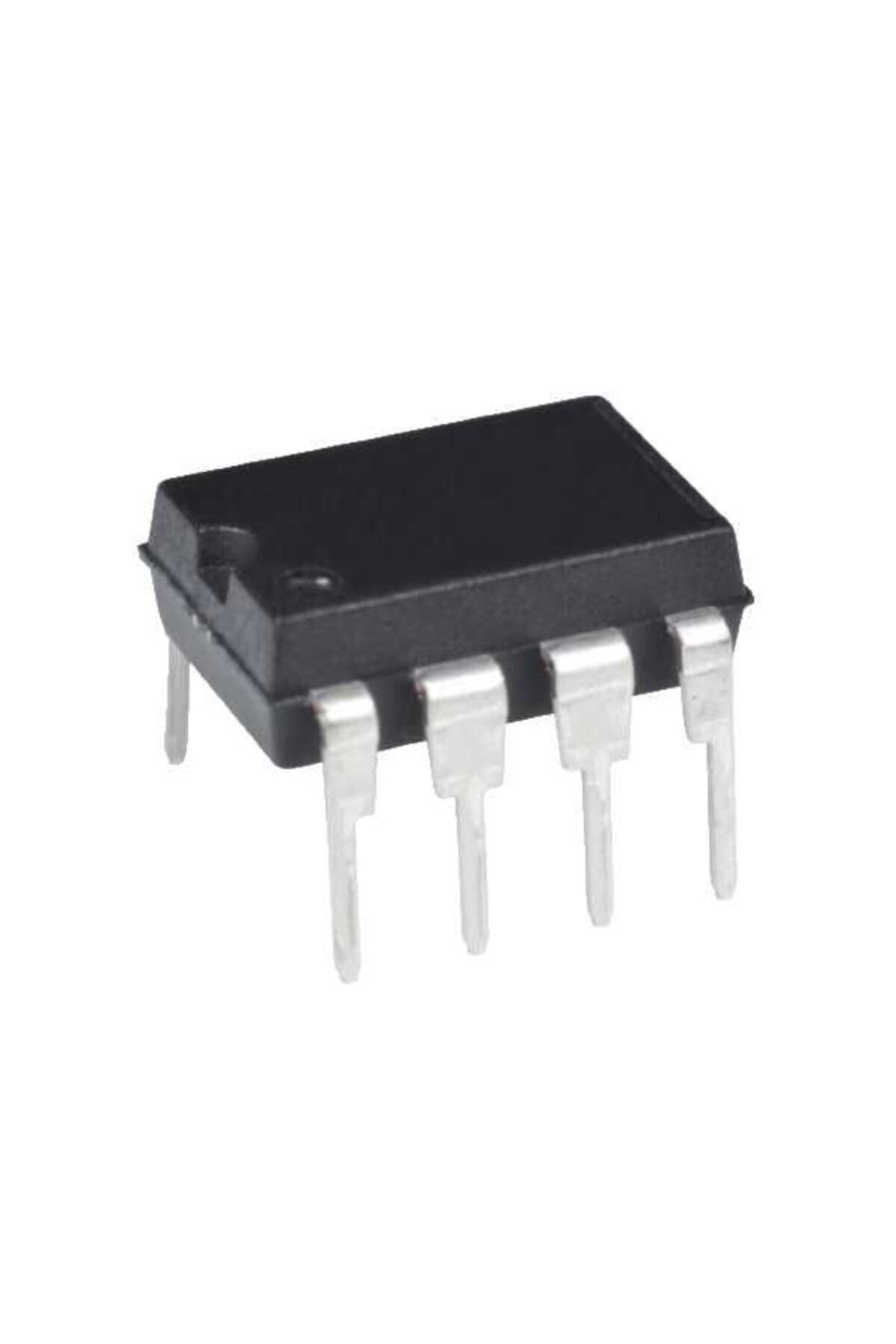

NE555 DIP-8 Zamanlayıcı ve Osilatör Entegresi
NE555, RC elemanlarıyla zaman gecikmesi, tek kararlı darbe (monostable) ve sürekli salınım (astable) üreten bipolar zamanlayıcı entegredir. LED flaşör, gecikmeli anahtarlama, ses tonu ve kare dalga üreteci gibi temel elektronik devrelerde kullanılabilir. Zamanlama doğruluğu direnç ve kondansatör toleranslarına, sıcaklık ve devre yerleşimine bağlıdır.
Teknik özellikler
• Entegre: Bipolar NE555
• Kılıf: 8 bacaklı DIP (DIP-8)
• Besleme gerilimi: 4,5–16 V DC
• Çalışma sıcaklığı: 0–70 °C aralığındaki standart NE555 sürümü için
• Besleme akımı: 5 V ve yüksüz çıkışta yaklaşık 3 mA tipik değer; yüke, üreticiye ve çalışma koşuluna göre değişir
• Zamanlama eşikleri: Yaklaşık 1/3 ve 2/3 besleme gerilimi
• RESET girişi: Aktif düşük
• Pin aralığı: DIP kılıfta 2,54 mm; sıra merkezleri yaklaşık 7,62 mm
• Modlar: Monostable ve astable; bistable davranış uygun bağlantıyla kurulabilir
Pin dizilimi
1 GND, 2 TRIG, 3 OUT, 4 RESET, 5 CONT, 6 THRES, 7 DISCH, 8 VCC. Nokta veya çentik pin 1 yönünü belirtir; breadboard’a takmadan önce yönü kontrol edin.
Temel tasarım ve kullanım
Beslemeyi 8 numaralı VCC ile 1 numaralı GND pinine uygulayın. Besleme uçlarına yakın 100 nF bypass kondansatörü kullanmak gürültüyü azaltmaya yardımcı olur. Monostable devrede çıkış darbe süresi yaklaşık t = 1,1 × R × C bağıntısıyla; astable devrede frekans yaklaşık f = 1,44 / ((RA + 2RB) × C) bağıntısıyla tahmin edilir. Bunlar ideal yaklaşıklardır; parça toleranslarını hesaba katın.
RESET pinini kullanılmıyorsa tanımsızda bırakmayın; devre tasarımına uygun biçimde lojik HIGH seviyesine bağlayın. Çıkış pininden motor, röle bobini veya yüksek akımlı yük sürmeyin; uygun transistor sürücüsü ve koruma elemanı kullanın. 3,3 V ile çalışma garanti edilmez; CMOS 555 sürümleriyle aynı besleme aralığını varsaymayın.
