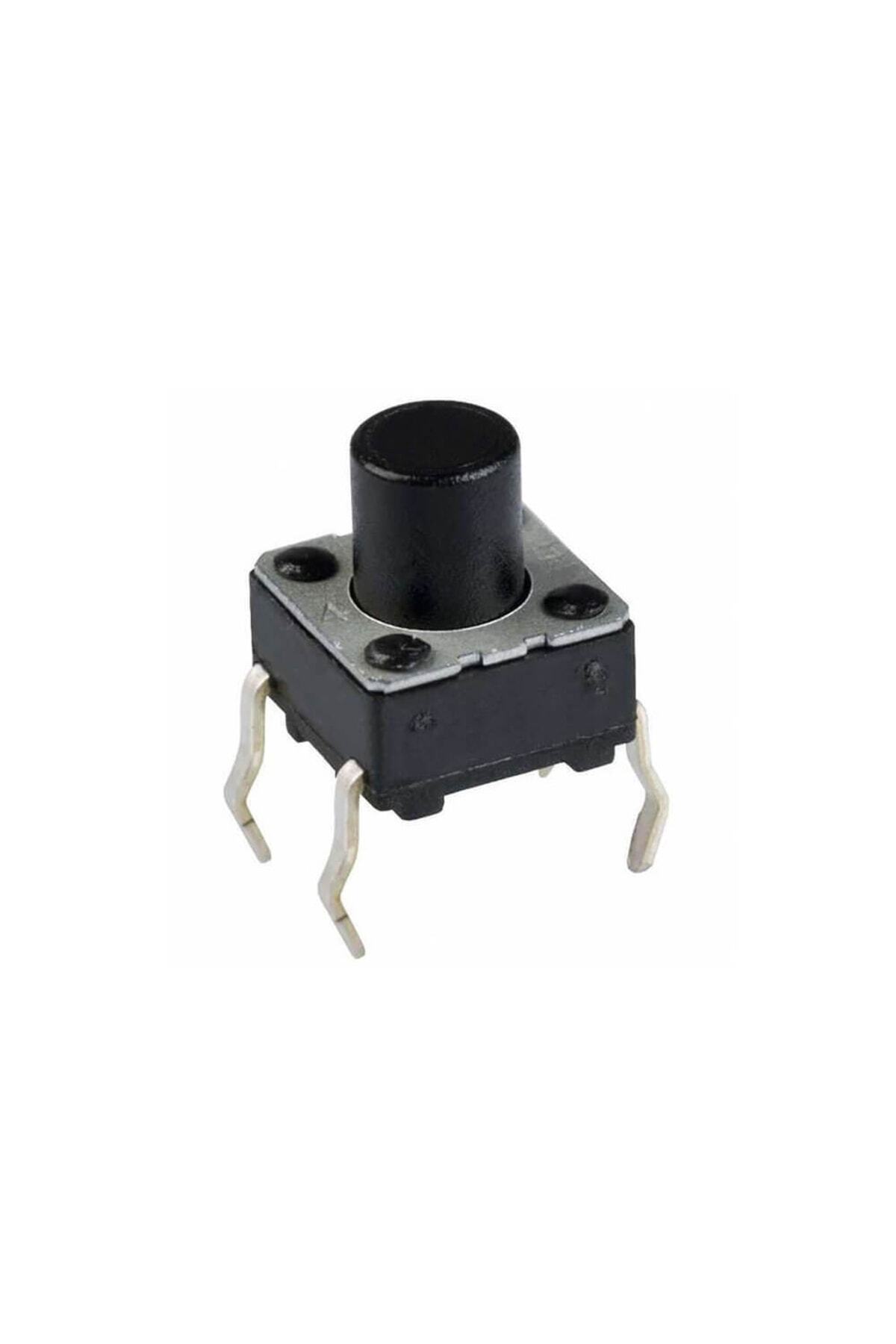

6x6x10 mm tact buton, basıldığı sürece elektriksel temas sağlayan anlık anahtardır. Elektronik kartlarda kullanıcı girişi, menü seçimi, sayma ve reset işlemleri için kullanılabilir.
Teknik özellikler

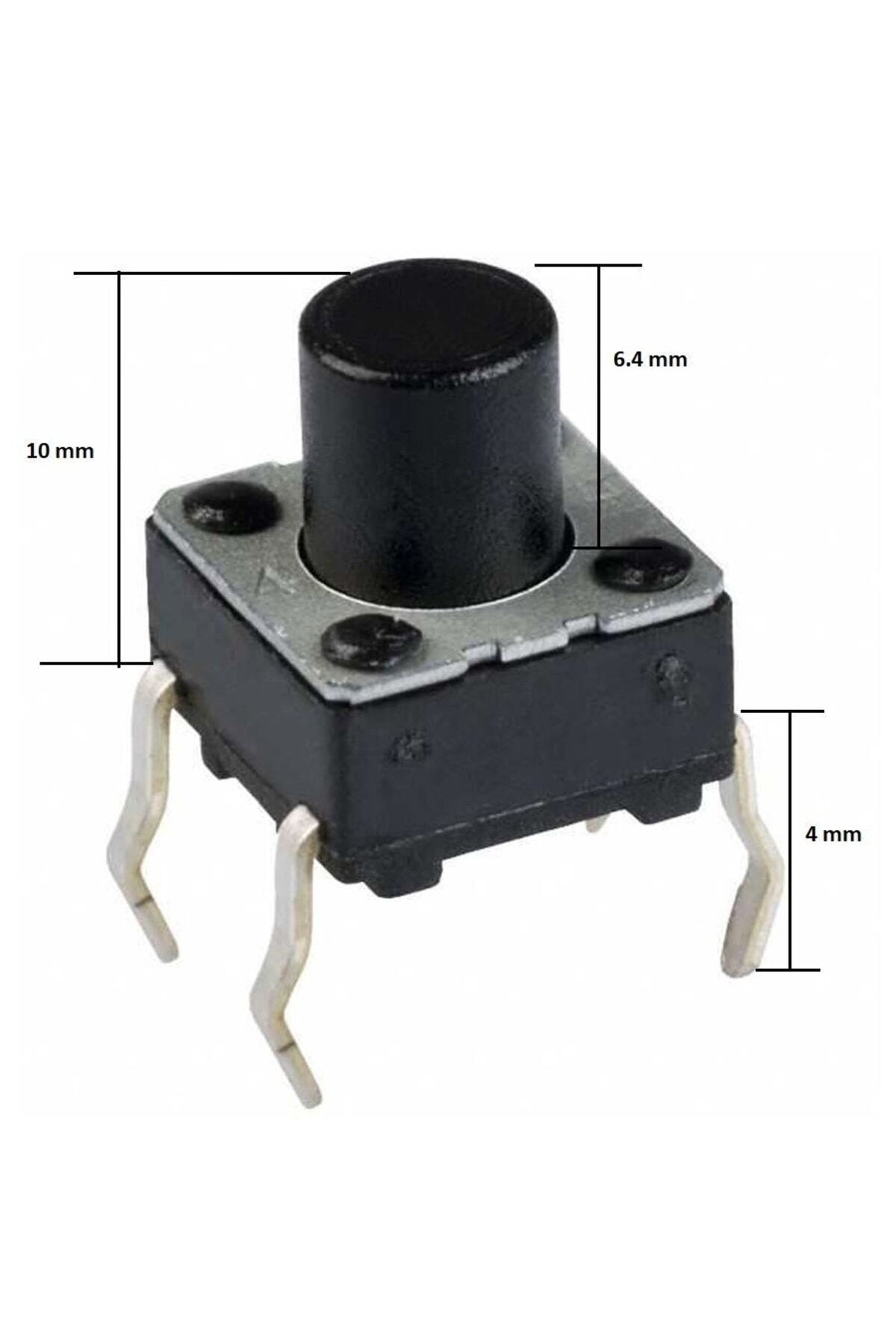

• Taban ölçüsü: 6x6 mm.
• Referans gövde/aktüatör yüksekliği: 10 mm; lehim bacakları hariç.
• Bacak sayısı: 4.
• Kontak tipi: normalde açık, SPST.
• Çalışma: basılıyken iletim, bırakılınca açık kontak.
• Yaygın kontak anma değeri: 50 mA / 12 V DC.
• Montaj: delikten geçmeli PCB.
Bağlantı ve kullanım
Dört bacak dört ayrı kontak anlamına gelmez. Bacaklar iki elektriksel grup oluşturur; aynı gruptaki uçlar kendi içinde bağlantılıdır. Basıldığında iki grup birbirine bağlanır. PCB tasarımından veya breadboard bağlantısından önce grup yönü multimetreyle belirlenmelidir.
Mikrodenetleyici girişinde pull-up veya pull-down kullanılmalıdır. Mekanik kontak sıçraması nedeniyle bir basış birden fazla geçiş oluşturabilir; yazılımda debounce uygulanması gerekebilir.
Buton düşük akımlı kontrol içindir. Motor veya güçlü LED gibi yükler doğrudan buton üzerinden sürülmemelidir.
