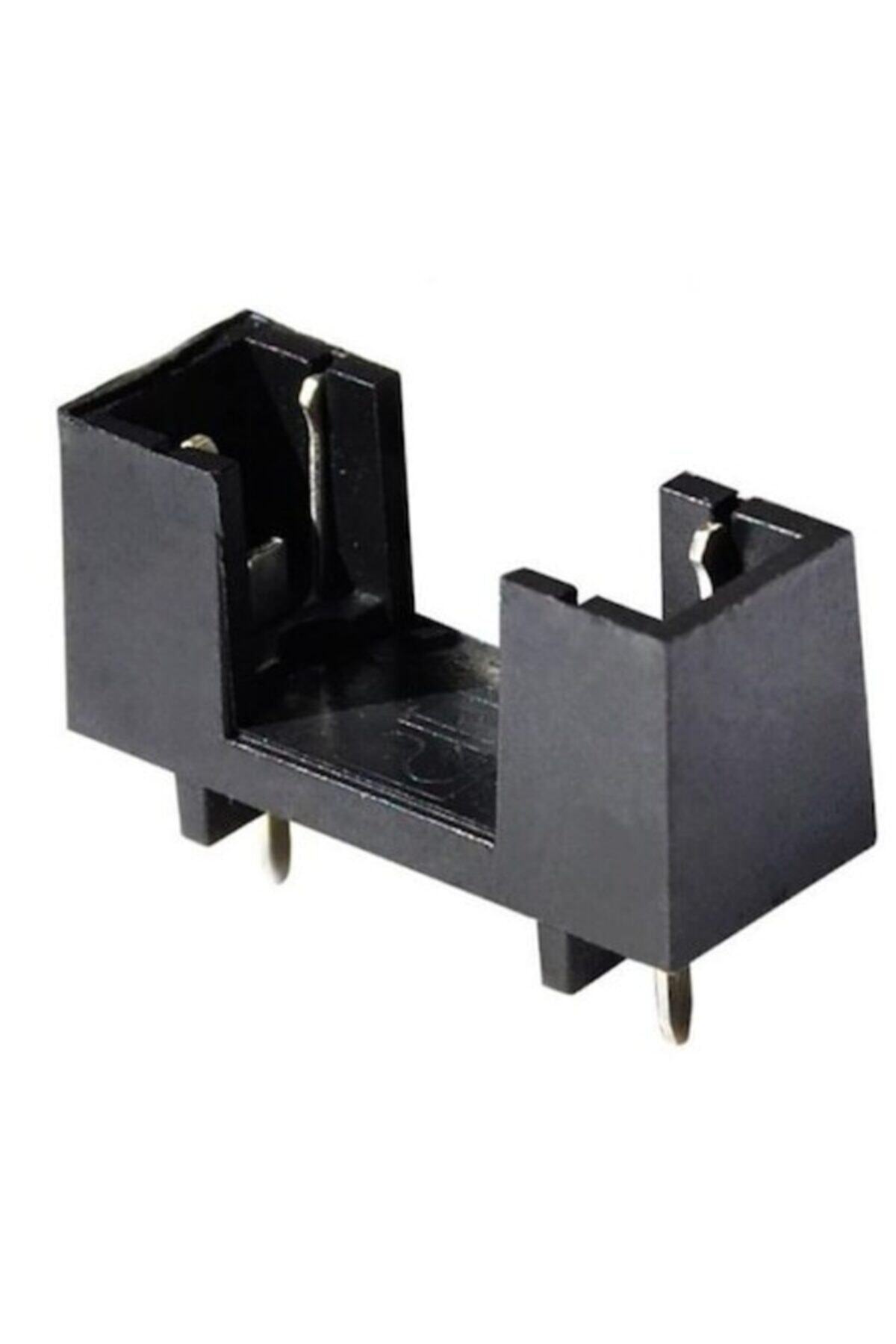

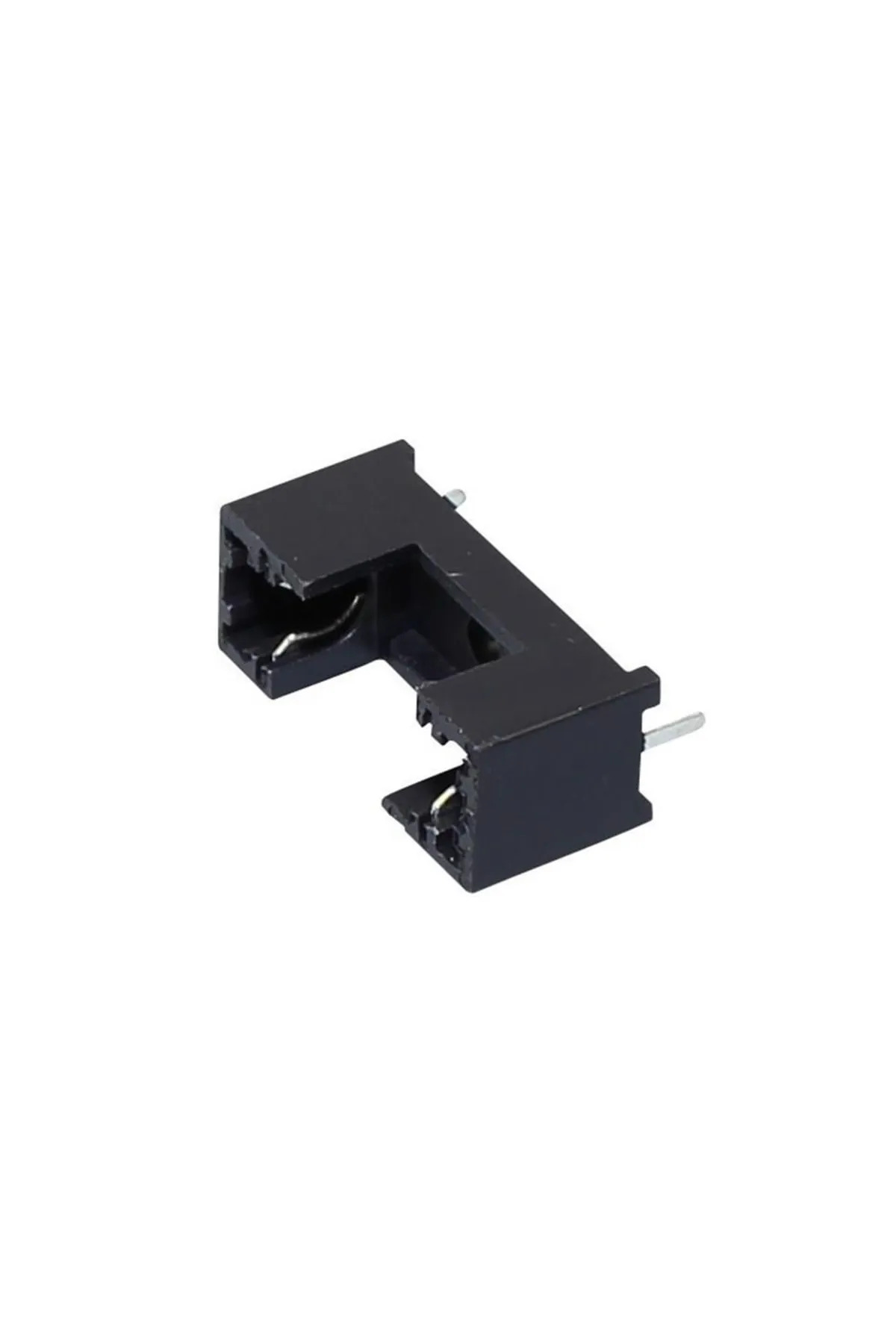

5x20 mm PCB sigorta yuvası, uygun silindirik sigortanın elektronik karta takılmasını sağlayan mekanik kontak parçasıdır. Sigortanın karttan sökülmeden değiştirilmesine imkân veren açık tip yapıya sahiptir.
Teknik özellikler
• Uyumlu sigorta gövdesi: 5 mm çap, 20 mm uzunluk.
• Montaj: delikten geçmeli PCB.
• Yerleşim: yatay sigorta montajı.
• Yapı: açık kontaklı tutucu.
• İşlev: değiştirilebilir sigorta bağlantısı.
• Sigorta seçimi: devreye uygun akım, gerilim ve kesme kapasitesine göre.
Kullanım
5x20 mm ifadesi sigortanın ölçüsüdür; yuvanın dış ölçüsü veya bacak aralığı değildir. PCB çiziminde gerçek yuva ayak izi kontrol edilmelidir.
Yuva tek başına aşırı akım koruması sağlamaz. Uygun sigorta takılmalı; hızlı veya gecikmeli karakteristik, başlangıç akımı ve olası kısa devre akımı birlikte değerlendirilmelidir.
Sigorta, devrenin açılması istenen hattına seri bağlanır. Açık tip yapı nedeniyle kontaklara dokunmayı önleyen bir muhafaza gerekir. Sigorta değişimi enerji kesildikten ve devredeki kondansatörler güvenli biçimde boşaldıktan sonra yapılmalıdır.
