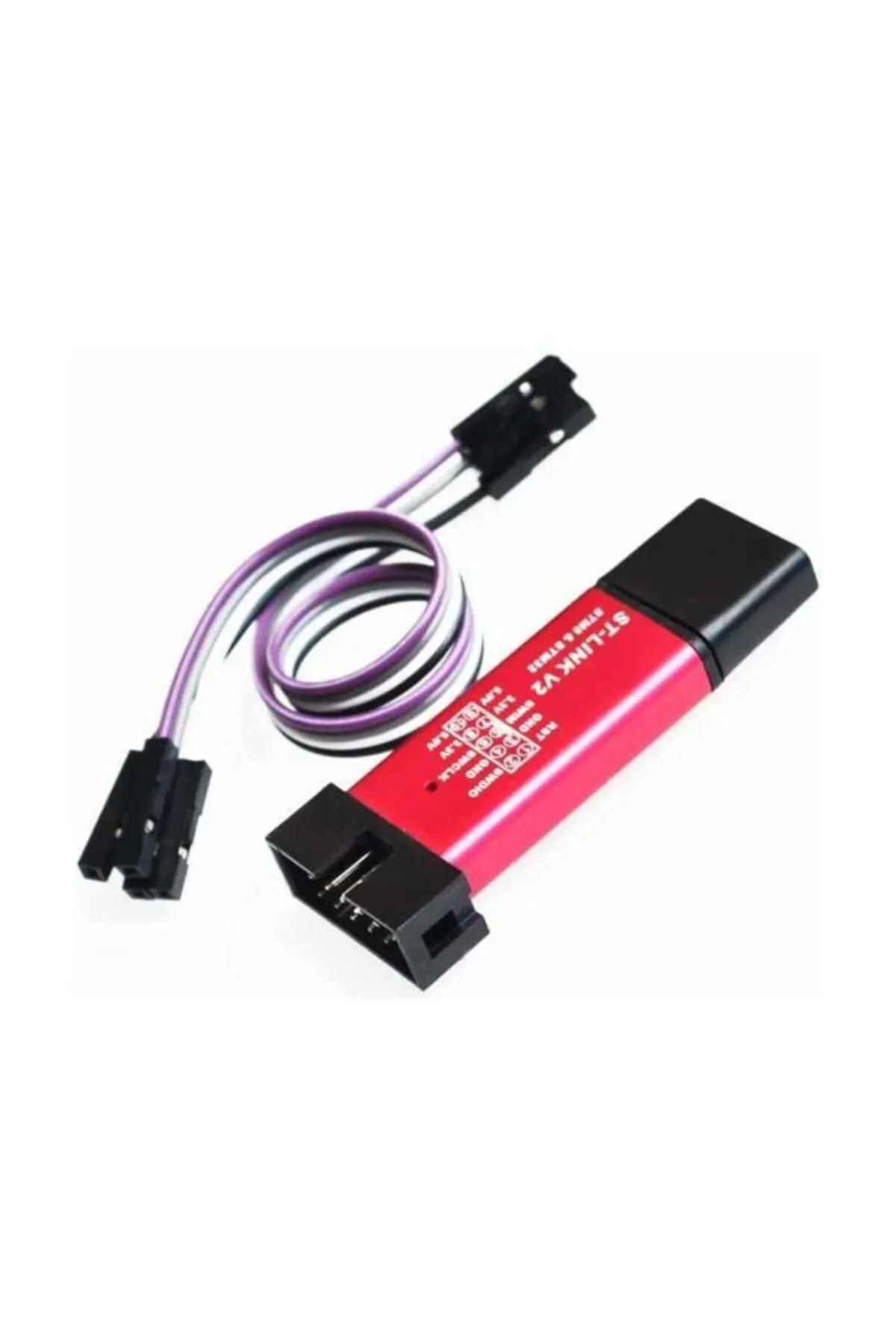

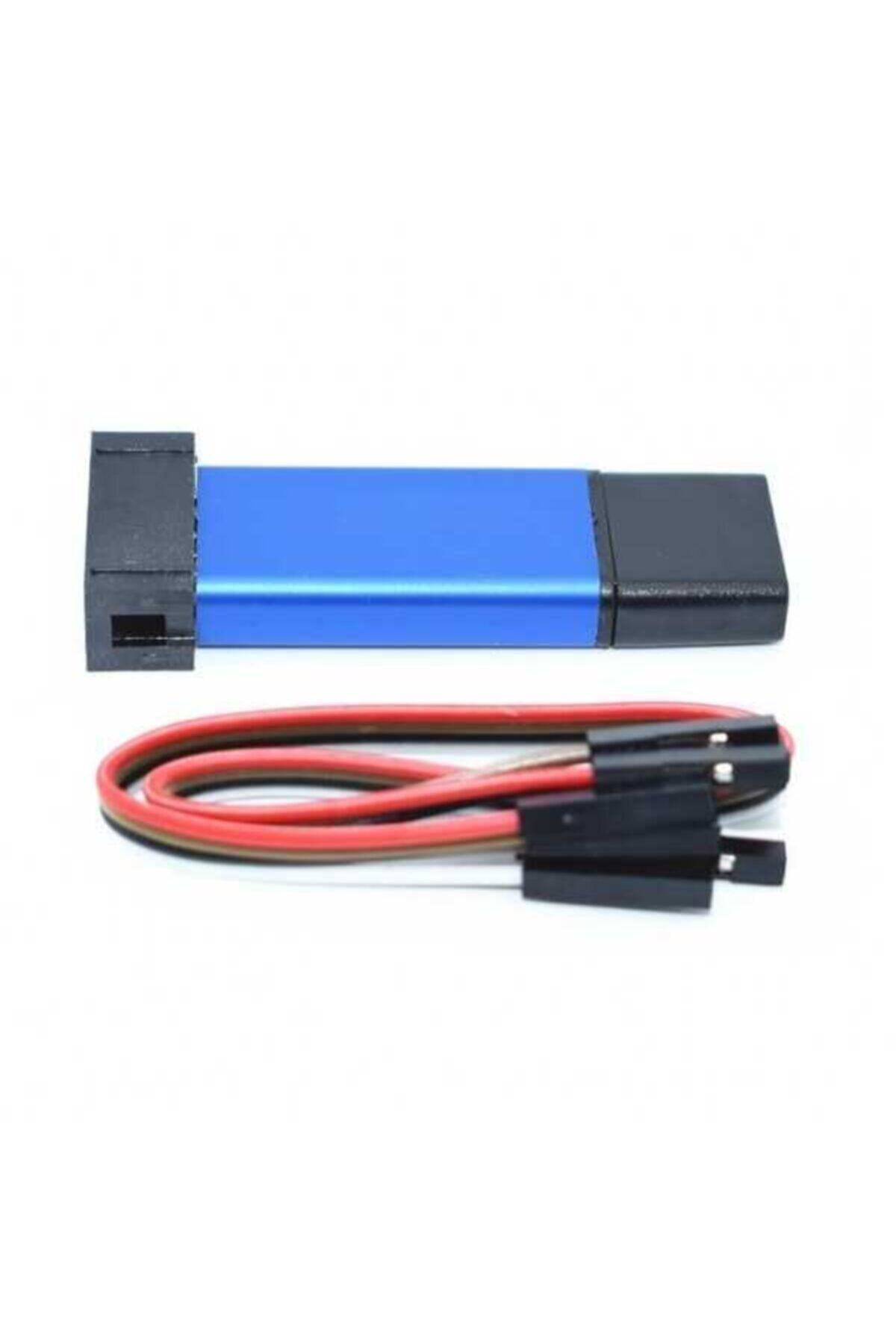

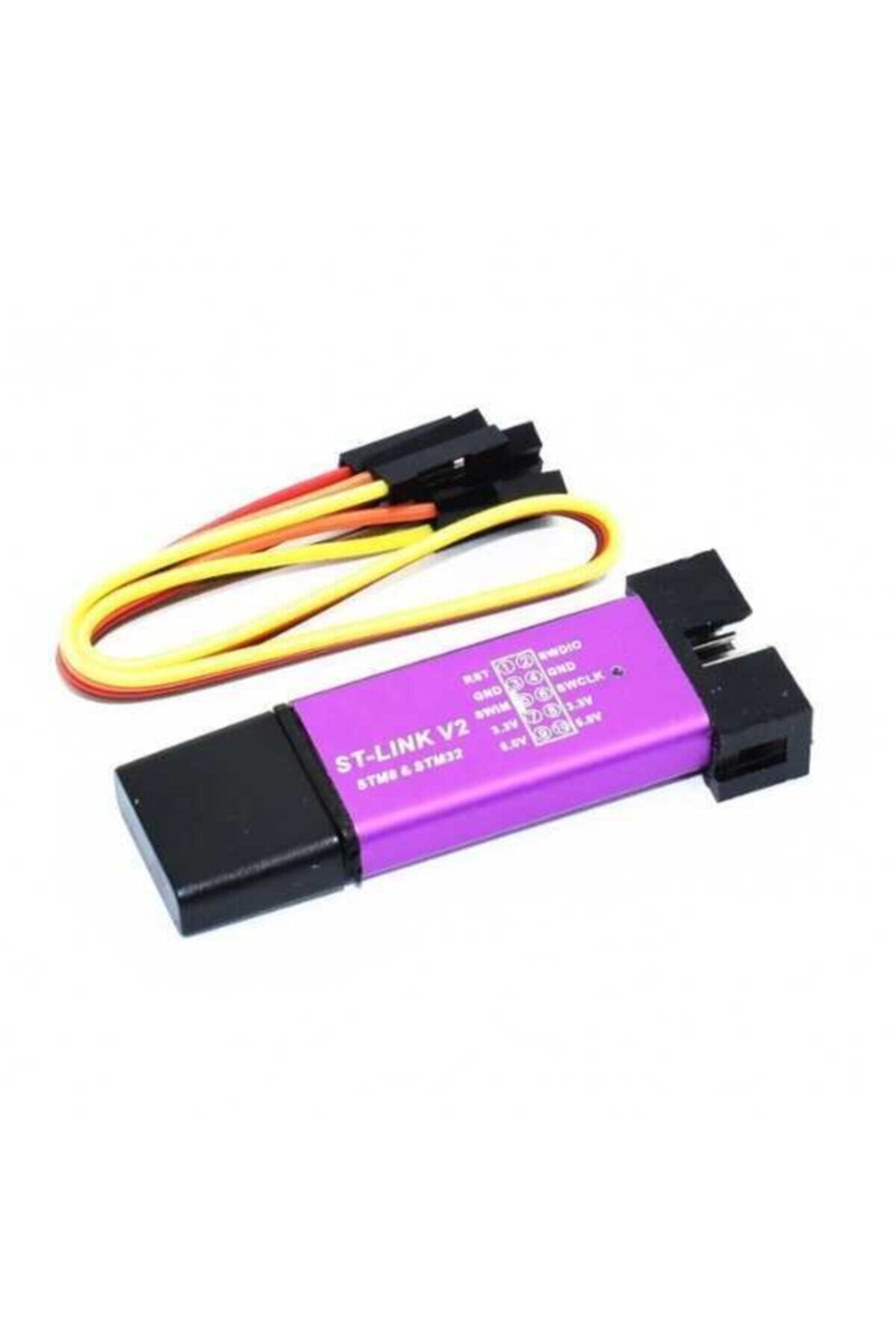

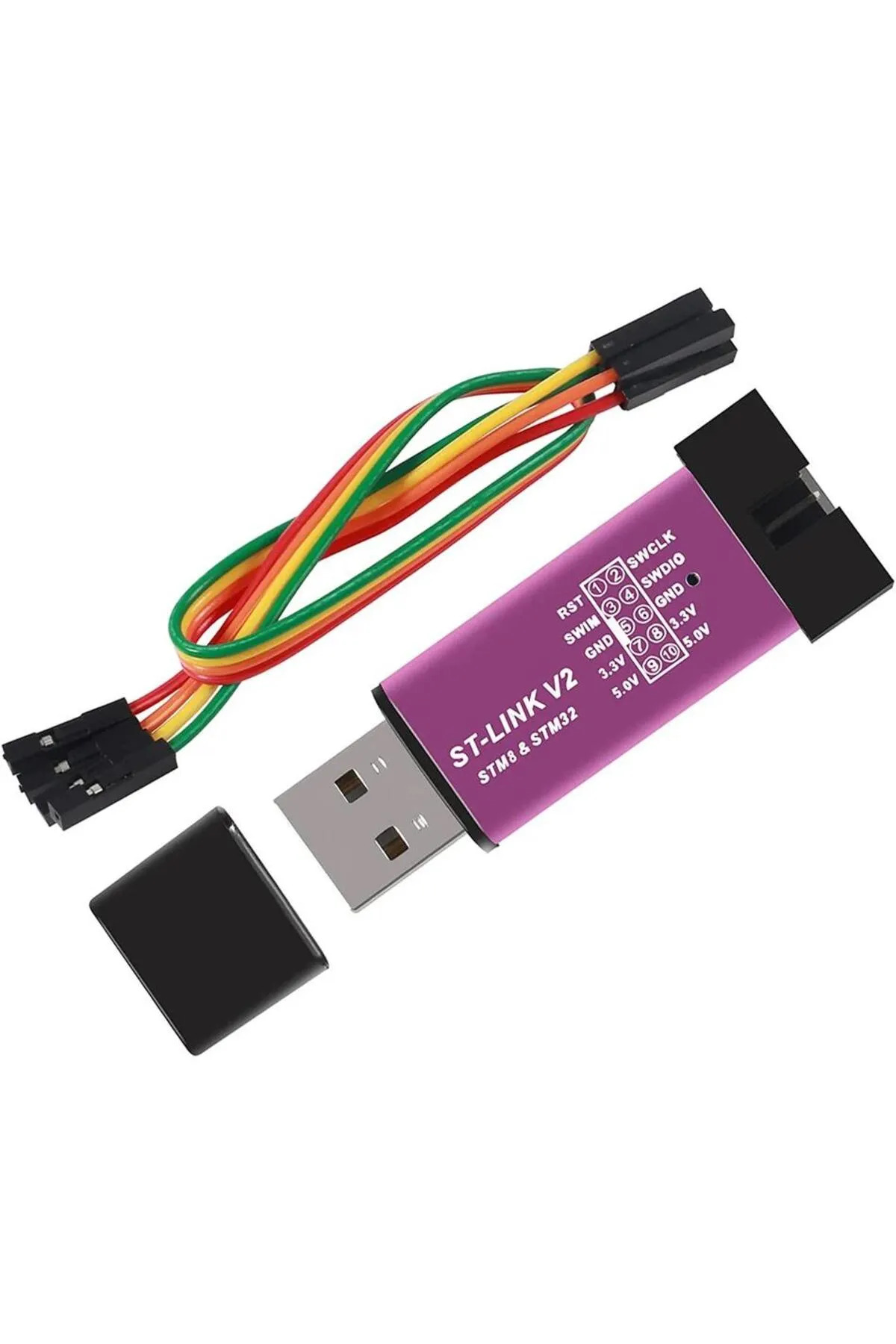

ST-Link V2 mini klon, uyumlu STM32 ve STM8 mikrodenetleyicilerin programlanması ve hata ayıklanması için kullanılan USB araçtır. Geliştirme kartına yazılım yükleme, kodu adım adım çalıştırma ve değişkenleri inceleme gibi işlemlerde kullanılabilir.
Teknik özellikler
• Ürün türü: ST-Link V2 mini klon programlayıcı.
• Bilgisayar bağlantısı: USB-A.
• STM32 arayüzü: SWD.
• STM8 arayüzü: SWIM.
• Hedef bağlantısı: kart üzerindeki etiketli pinler.
• Kullanım: desteklenen yazılım ve hedef mikrodenetleyiciyle programlama/debug.
Bağlantı ve kullanım
STM32 için temel bağlantılar GND, SWDIO ve SWCLK’tır; tasarıma göre NRST de kullanılabilir. STM8 bağlantısı SWIM arayüzüne göre yapılmalıdır. Pin sırası, programlayıcının üzerindeki yazılardan kontrol edilmelidir.
USB’nin 5 V olması, hedef sinyal pinlerinin 5 V toleranslı olduğunu göstermez. Hedef kartın gerilim seviyesi doğrulanmalı ve iki farklı besleme kaynağı kontrolsüz biçimde birbirine bağlanmamalıdır.
Klon ürünlerde donanım ve firmware farklılıkları bulunabilir. Her yeni yazılım sürümü, tüm STM32 modelleri veya otomatik firmware güncellemeleri için sınırsız uyumluluk garanti edilmemelidir.
