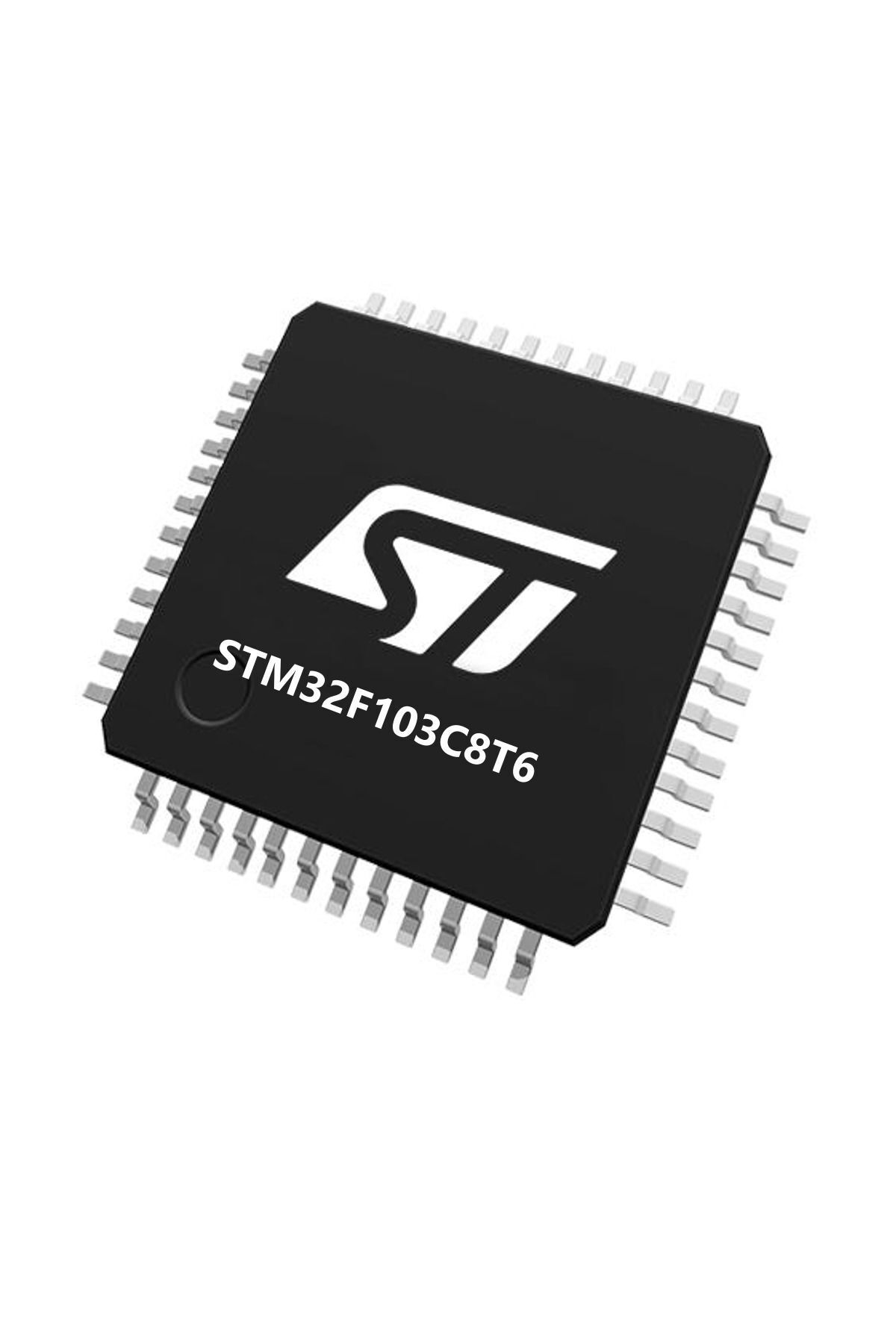

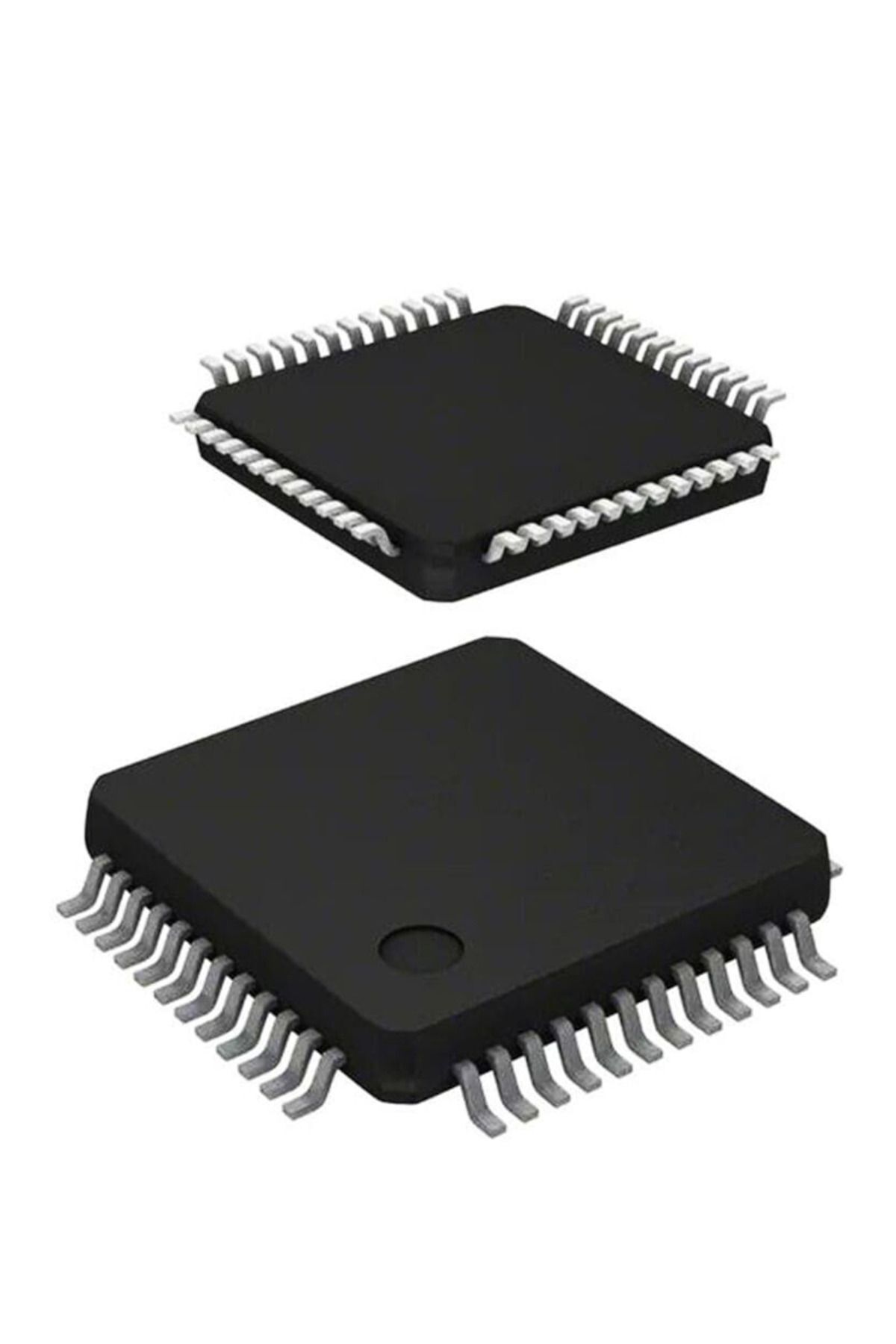

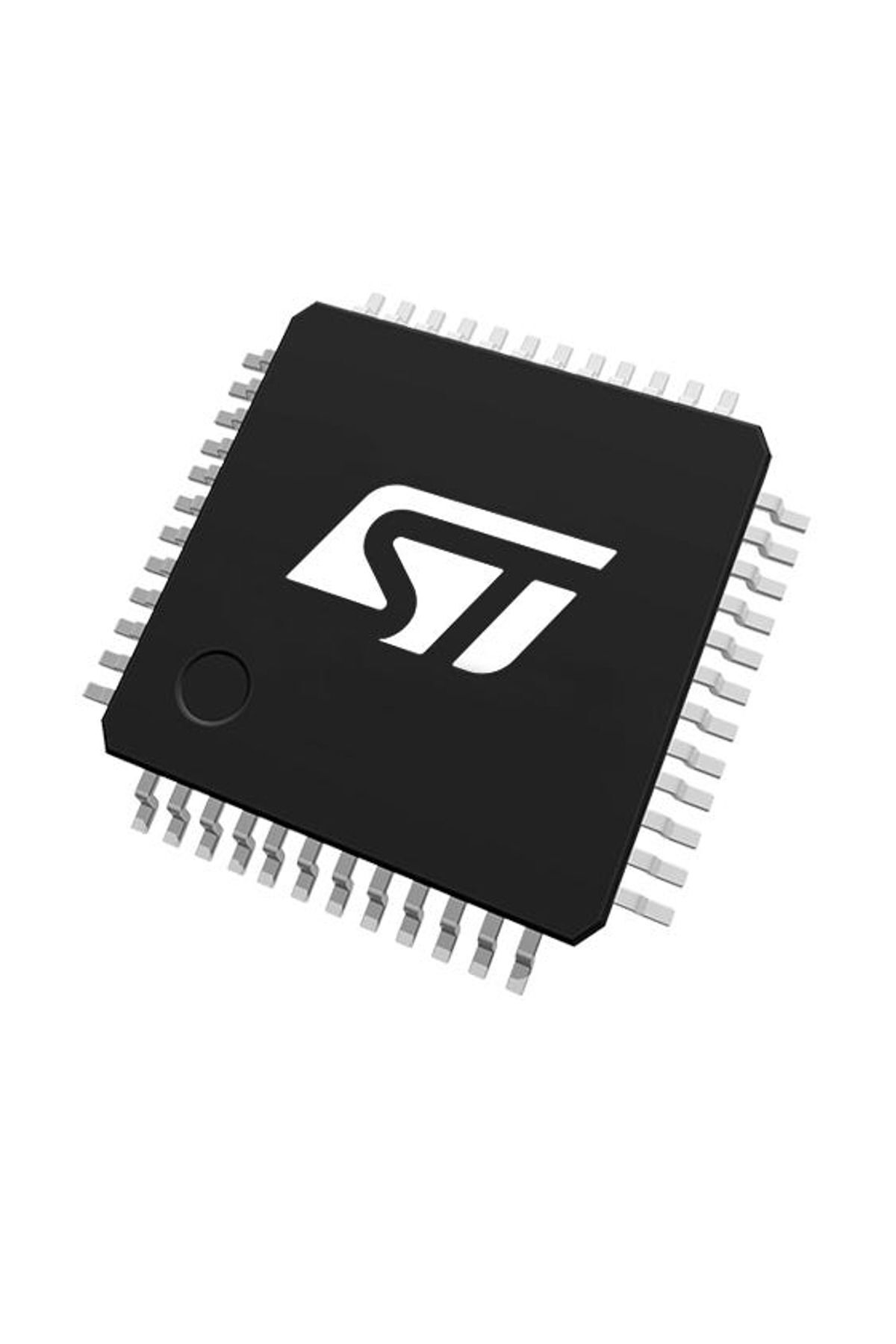

STM32F103C8T6, özel PCB tasarımlarında kullanılabilen 32 bit Arm Cortex-M3 mikrodenetleyicidir. Endüstriyel kontrol, sensör okuma, motor sürücü kontrolü ve haberleşme uygulamaları için çeşitli sayısal ve analog çevre birimleri sunar. Ürün bağımsız entegredir; Blue Pill geliştirme kartı değildir.
Teknik özellikler
İşlemci: Arm Cortex-M3.
Azami sistem frekansı: 72 MHz.
Flash bellek: 64 KB.
SRAM: 20 KB.
Besleme aralığı: 2,0–3,6 V.
Kılıf: LQFP-48.
Kılıf gövdesi: 7×7 mm.
Bacak aralığı: 0,5 mm.
ADC: İki adet 12 bit ADC; bu kılıfta 10 harici analog kanal.
Haberleşme: Üç USART, iki SPI, iki I2C, USB Full Speed ve CAN.
Programlama/debug: SWD ve JTAG.
Sıcaklık sınıfı: −40 ile +85 °C.
Bağlantı ve kullanım
Devre tasarımında tüm besleme ve toprak bağlantıları, analog besleme, bypass kondansatörleri, reset ve BOOT yapılandırması veri sayfasına göre hazırlanmalıdır. Saat kaynağı seçimi, hedeflenen USB ve işlemci frekansını desteklemelidir.
Bazı sayısal pinlerin 5 V toleransı bulunması, bütün pinlerin 5 V ile kullanılabileceği anlamına gelmez. Analog girişler ve istisna pinler ayrı kontrol edilmelidir. CAN haberleşmesi harici transceiver gerektirir. İlk kart tasarımında SWD bağlantılarının erişilebilir bırakılması programlama ve hata ayıklamayı kolaylaştırır.
