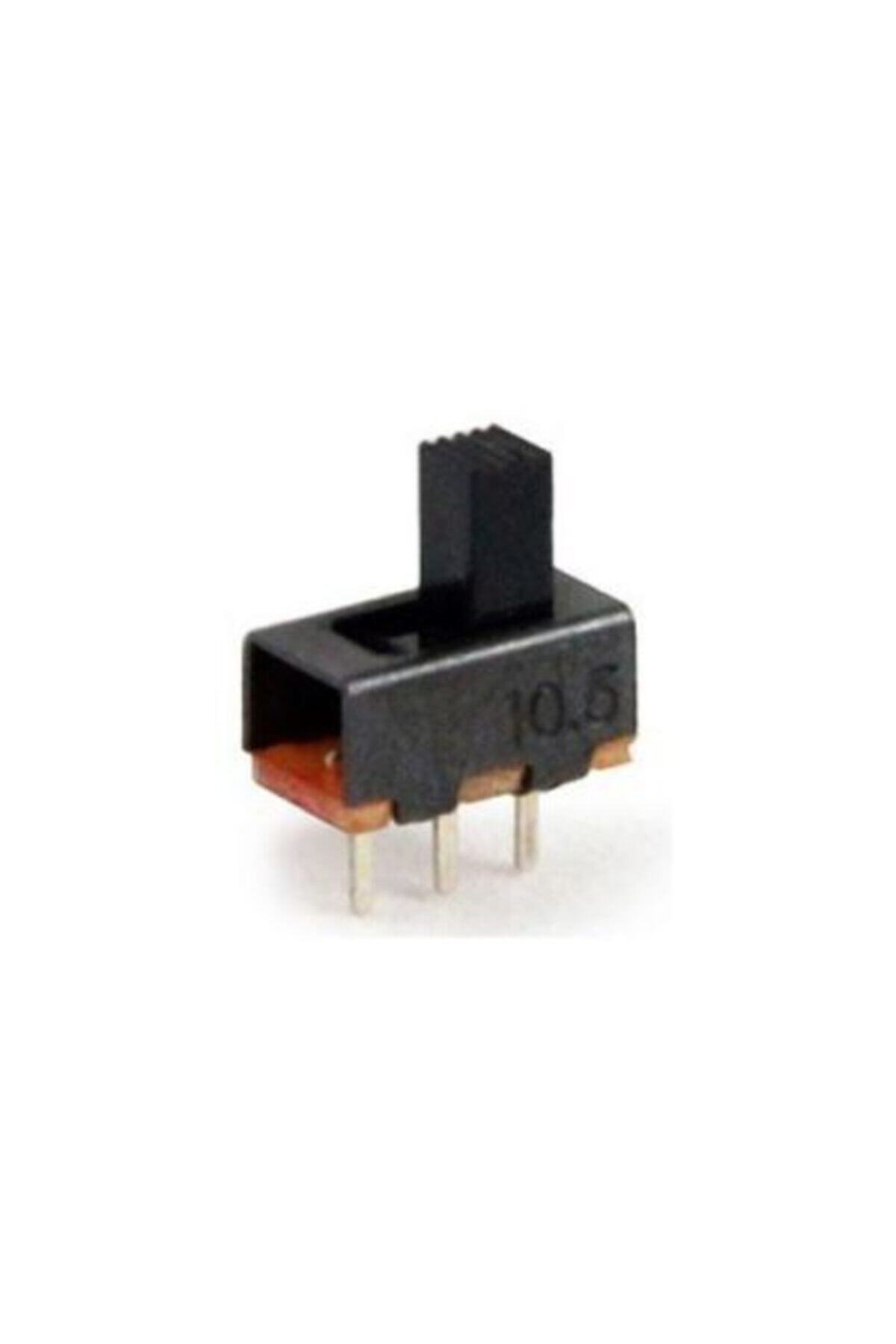

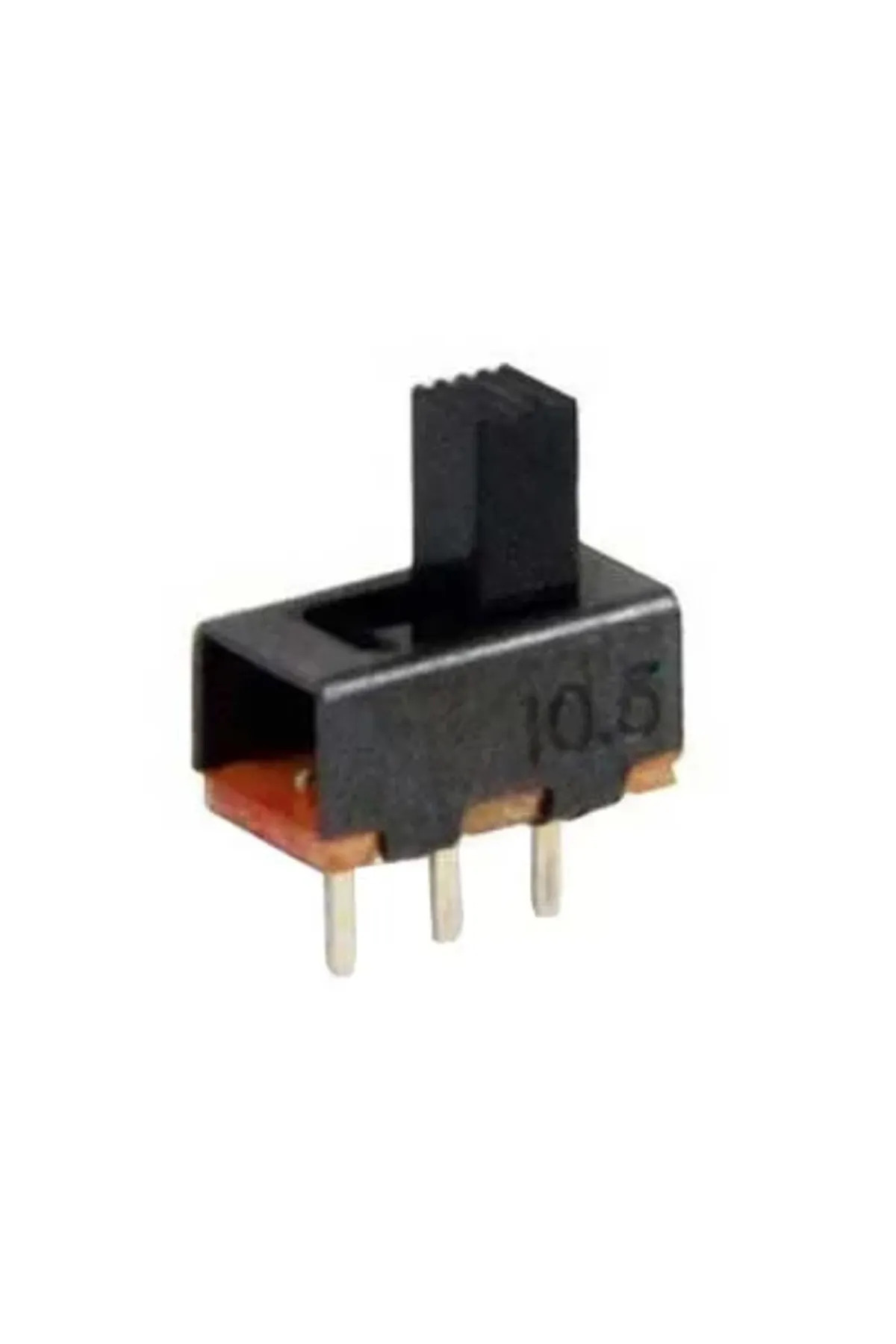

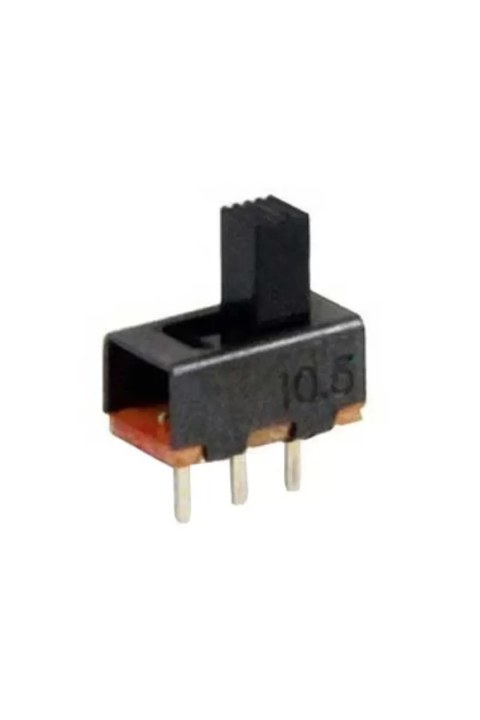

IC205 Sürgülü Anahtar 3 Pin PCB Tipi

IC205 sürgülü anahtar, elektronik kart üzerinde küçük bir mekanik kontrol oluşturmak için kullanılır. Üç terminalli yapısı, ortak hattın iki farklı bağlantı arasında seçilmesini sağlar.

Teknik özellikler

• Model sınıfı: IC205.

• Terminal sayısı: 3.

• Anahtar düzeni: SPDT.

• Konum sayısı: 2.

• Montaj: PCB, delikten geçmeli.

• Bacak yapısı: düz terminalli.

• Kontrol: kalıcı konumlu sürgü.

Bağlantı ve kullanım

Ortak terminal, sürgünün konumuna göre dış terminallerden biriyle temas eder. Sadece ortak uç ve bir dış uç kullanılırsa aç/kapa işlevi elde edilir. Üç terminal, üç bağımsız devrenin kontrol edildiği anlamına gelmez.

Bağlantı yapmadan önce kontak düzeni süreklilik ölçümüyle belirlenmelidir. Ürün adlarında kullanılan 180 derece ifadesi düz bacak yerleşimini anlatır; sürgünün 180 derece döndüğü anlamına gelmez.

Mikrodenetleyici girişinde kullanıldığında uygun pull-up veya pull-down bağlantısı gerekir. Motor veya yüksek akım çeken yüklerin doğrudan kontrolü için stok parçasının kontak kapasitesi doğrulanmalıdır.
