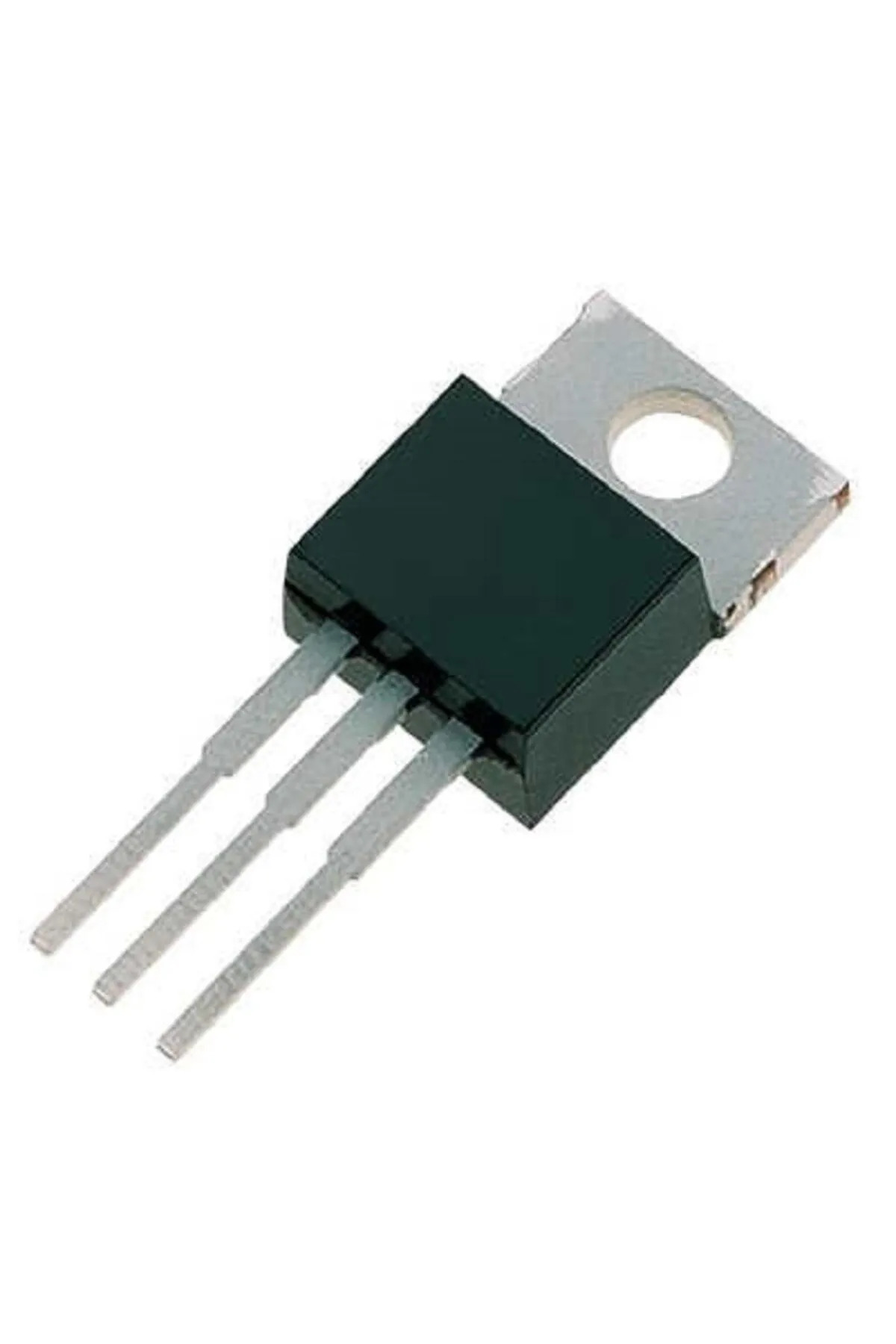

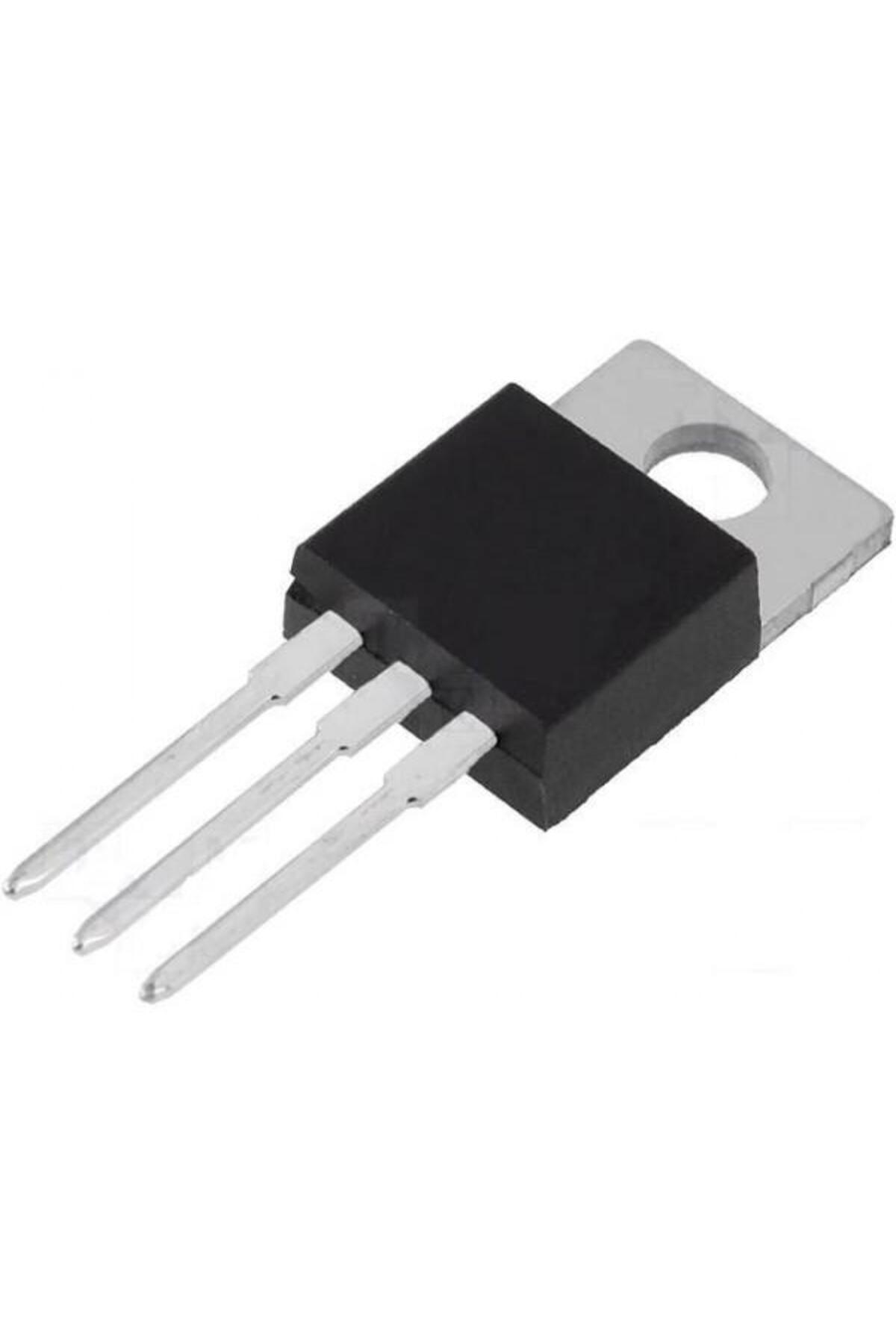

TIP121, yüksek akım kazancı sağlayan NPN Darlington transistördür. İki transistörün Darlington düzeninde birleştirilmesiyle küçük bir kontrol akımı üzerinden daha büyük yük akımının yönetilmesini sağlar.
Teknik özellikler
• Yapı: NPN Darlington BJT.
• Kılıf: TO-220.
• Kolektör-emetör gerilim sınırı: 80 V.
• Kolektör akımı üst sınırı: 5 A.
• Bacaklar: 1 baz, 2 kolektör, 3 emetör.
• Metal yüzey: kolektör.
• Referans doyum gerilimi üst sınırı: 3 A kolektör ve 12 mA baz akımında 2 V.
Kullanım
TIP121’in gerilim sınıfı TIP120’den farklıdır; TIP120 için kullanılan 60 V değeri TIP121’e aktarılmamalıdır.
Darlington yapısı yüksek kazanç sağlarken normal tek transistöre göre daha yüksek baz-emetör ve doyum gerilimleri oluşturabilir. Bu durum özellikle düşük gerilimli, yüksek akımlı yüklerde kaybı ve ısınmayı artırır.
Baz direnci kullanılmalı, yük akımı ve gerekli sürüş birlikte hesaplanmalıdır. Röle veya motor gibi endüktif yüklerde uygun koruma diyodu gerekir. 5 A sınırı, soğutucusuz sürekli çalışma garantisi değildir; güvenli çalışma alanı ve termal koşullar kontrol edilmelidir.
