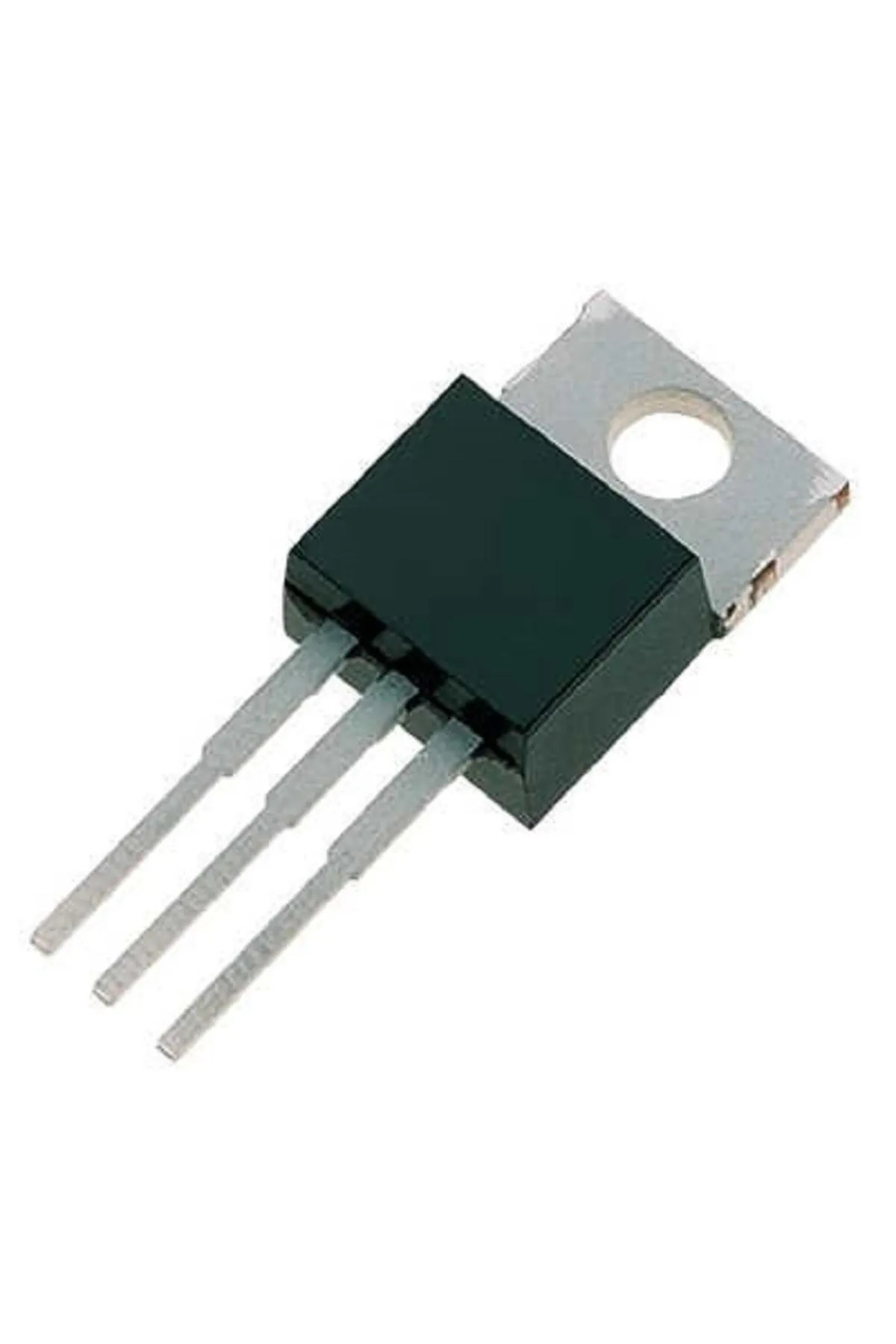

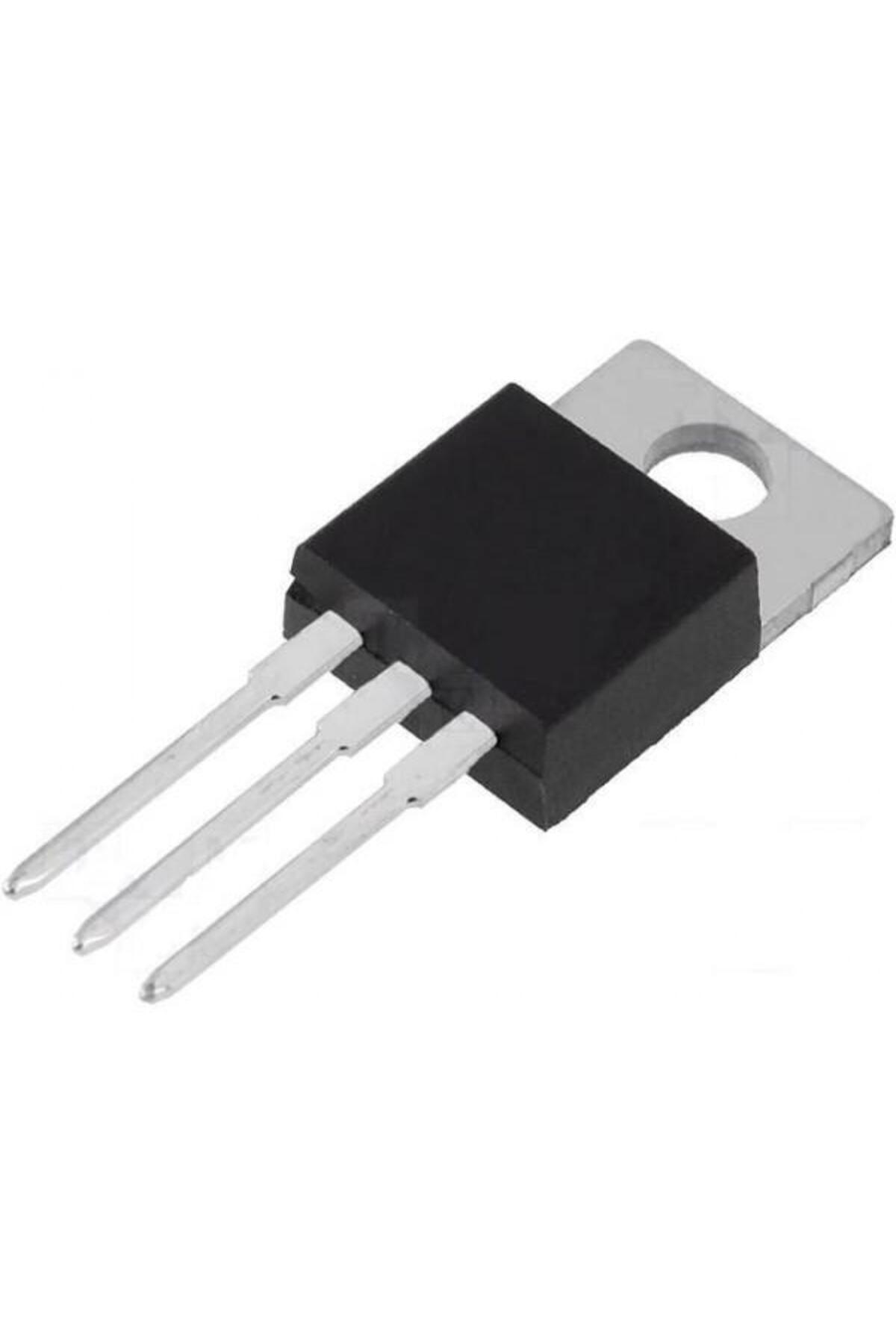

TIP31C, güç yükseltme ve anahtarlama uygulamalarında kullanılan NPN bipolar transistördür. Sürücü katları, uygun ses devreleri ve yük kontrol tasarımlarında kullanılabilir. Tamamlayıcı PNP modeli TIP32C’dir.
Teknik özellikler
• Yapı: NPN BJT.
• Kılıf: TO-220.
• Kolektör-emetör gerilim üst sınırı: 100 V.
• Kolektör akımı üst sınırı: 3 A.
• Bacak dizilimi: 1 baz, 2 kolektör, 3 emetör.
• Metal arka yüz: kolektör.
• Referans güç sınırı: kasa 25 °C’de tutulduğunda 40 W; çıplak ortam çalışma gücü değildir.
Kullanım
TIP31, TIP31A, TIP31B ve TIP31C gerilim sınıfları farklıdır. Parça seçiminde C son eki dikkate alınmalıdır.
Baz direnci ve baz sürücü akımı, yükün gereksinimine göre belirlenmelidir. Yüksek kolektör akımında gereken baz akımı mikrodenetleyici çıkışının kapasitesini aşabileceği için ön sürücü gerekebilir.
Çalışma gerilimi, akım ve süre güvenli çalışma alanı içinde kalmalıdır. Isıl kayıp hesaplanmalı; gerektiğinde soğutucu kullanılmalıdır. Metal yüzeyin kolektöre bağlı olması, ortak soğutucuda yalıtım gerektirebilir.
